CLAHDC100 - Dunstabzugshaube RANGEMASTER - Kostenlose Bedienungsanleitung

Produkttyp	Küchenhaube
Marke	Rangemaster
Modell	CLAHDC100
Abmessungen (L x T x H)	90 cm x 50 cm x 60 cm (ca.)
Gewicht	15 kg (ca.)
Stromversorgung	220-240 V ~ 50 Hz
Motorleistung	250 W
Maximaler Luftdurchsatz	650 m³/h
Geräuschpegel (max)	65 dB(A)
Filtertyp	Lackierter Aluminium-Fettfilter (waschbar)
Beleuchtung	2 x LED (3 W)
Bedienelemente	Drucktasten
Anzahl der Geschwindigkeitsstufen	3 Stufen + Intensivstufe
Umluft-/Abluftbetrieb	Umluftfähig mit Aktivkohlefilter (optional)
Wartung und Reinigung	Fettfilter monatlich in der Spülmaschine reinigen
Sicherheit	Automatische Abschaltung nach 4 Stunden Betrieb
Ersatzteile und Reparatur	Filter, Lampen und Bedienelemente über den Kundendienst erhältlich
Garantie	2 Jahre (Teile und Arbeit)

Häufig gestellte Fragen - CLAHDC100 RANGEMASTER

Wie installiere ich die Dunstabzugshaube Rangemaster CLAHDC100?

Die Installation muss von einem qualifizierten Fachmann durchgeführt werden. Befolgen Sie die Anweisungen in der Bedienungsanleitung: Halten Sie die Sicherheitsabstände ein (mindestens 65 cm über einem Elektroherd, 75 cm über einem Gasherd) und sorgen Sie für eine ordnungsgemäße Abluftführung.

Wie oft muss ich die Fettfilter reinigen?

Die Aluminium-Fettfilter sollten monatlich in der Spülmaschine oder von Hand mit heißem Wasser und Reinigungsmittel gereinigt werden. Ein verschmutzter Filter verringert die Effizienz und erhöht die Lautstärke.

Kann ich die Dunstabzugshaube im Umluftbetrieb verwenden?

Ja, die Dunstabzugshaube kann im Umluftbetrieb verwendet werden, wenn Sie einen optionalen Aktivkohlefilter einbauen. Dieser muss je nach Nutzung alle 4 bis 6 Monate ausgetauscht werden.

Was tun, wenn die Dunstabzugshaube nicht angeht?

Überprüfen Sie zunächst, ob der Stecker eingesteckt ist und der Schutzschalter nicht ausgelöst hat. Wenn das Problem weiterhin besteht, testen Sie die Beleuchtungstaste: Wenn das Licht funktioniert, ist der Motor möglicherweise defekt. Kontaktieren Sie den Kundendienst.

Wie wechsle ich die LED-Lampe?

Die LED-Lampen sind integriert und müssen von einem autorisierten Techniker ausgetauscht werden. Versuchen Sie nicht, sie selbst zu wechseln, um Stromschläge zu vermeiden.

Die Dunstabzugshaube macht ein ungewöhnliches Geräusch, was tun?

Ein ungewöhnliches Geräusch kann durch einen falsch befestigten Filter, einen Gegenstand im Lüfterrad oder eine Unwucht verursacht werden. Überprüfen Sie die Befestigungen und reinigen Sie das Lüfterrad. Wenn das Geräusch anhält, rufen Sie den Kundendienst.

Wie hoch ist die elektrische Leistung der Dunstabzugshaube?

Die Gesamtleistung beträgt etwa 280 W (Motor 250 W + Beleuchtung 2 x 3 W). Schließen Sie sie an eine Standardsteckdose 220-240 V an.

Kann die Dunstabzugshaube an eine Außenabluft angeschlossen werden?

Ja, das ist die bevorzugte Betriebsart. Verwenden Sie einen starren oder flexiblen Kanal mit einem Durchmesser von 150 mm. Vermeiden Sie zu viele Bögen, um die Luftleistung nicht zu beeinträchtigen.

Wo finde ich Ersatzteile für das Modell CLAHDC100?

Teile wie Filter, Lampen und Bedienelemente sind beim Kundendienst von Rangemaster oder auf autorisierten Ersatzteil-Websites erhältlich. Die Referenznummern finden Sie in der Bedienungsanleitung.

Warum schaltet sich die Dunstabzugshaube von selbst aus?

Die Dunstabzugshaube verfügt über eine automatische Abschaltung nach 4 Stunden Dauerbetrieb. Dies ist eine Sicherheitsfunktion. Sie können sie normal wieder einschalten.

BEDIENUNGSANLEITUNG CLAHDC100 RANGEMASTER

EMPFEHLUNGEN UND HINWEISE 34

CHARAKTERISTIKEN 35

MONTAGE 36

BEDIENUNG......41

WARTUNG 42

INHOUDSOPGAVE

NL

ADVIEZEN EN SUGGESTIES....44

EIGENSCHAPPEN 45

INSTALLATIE 46

GEBRUIK 51

ONDERHOUD 52

ÍNDICE

ES

Diese Gebrauchsanleitung gilt für mehrere Geräte-Ausführungen. Es ist möglich, dass einzelne Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zutreffen.

MONTAGE

• Der Hersteller haftet nicht für Schäden, die auf eine fehlerhafte und unsachgemäße Montage zurückzuführen sind.
• Der minimale Sicherheitsabstand zwischen Kochmulde und Haube muss 650 mm betragen (einige Modelle können an einer geringeren Höhe installiert werden, beziehen Sie sich dazu auf den Absatz Raumbedarf und Installation).
• Prüfen, ob die Netzspannung mit dem Wert auf dem im Haubeninneren angebrachten Schild übereinstimmt.

- Bei Geräten der Klasse I ist sicherzustellen, dass die elektrische Anlage des Wohnhauses über eine vorschriftsmäßige Erdung verfügt.

- Das Anschlussrohr der Haube zur Luftaustrittsöffnung muss einen Durchmesser von 120 mm oder darüber aufweisen. Der Rohrverlauf muss so kurz wie möglich sein.

- Die Haube darf an keine Entlüftungsschächte angeschlossen werden, in die Verbrennungsgase (Heizkessel, Kamine usw.) geleitet werden.

- Werden im Raum außer der Dunstabzugshaube andere, nicht elektrisch betriebene (z.B. gasbetriebene) Geräte verwendet, muss für eine ausreichende Belüftung gesorgt werden. Sollte die Küche diesbezüglich nicht entsprechen, ist an einer Aussenwand eine Öffnung anzubringen, die Frischluftzufuhr gewährleistet. Der Gebrauch ist dann sachgemäß und sicher, wenn der max. Unterdruck des Raums nicht mehr als 0,04 mbar beträgt.

- Ein schadhaftes Kabel muss vom Hersteller oder vom technischen Kundendienst ausgewechselt werden, damit jedes Risiko vermieden wird.

- Wenn die Anweisungen für die Installation für die Gaskochgeräts einen größeren Abstand oben angegeben, muss dies berücksichtigt werden. Vorschriften über die Entlastung der Luft müssen erfüllt sein.

BEDIENUNG

• Die Dunstabzugshaube ist ausschließlich zum Einsatz im privaten Haushalt und zur Beseitigung von Küchengerüchen vorgesehen.
• Unsachgemäßer Einsatz der Haube ist zu unterlassen.
• Große Flammen bei eingeschalteter Haube niemals unbedeckt lassen.
• Die Intensivität der Flamme ist so zu regulieren, dass sie den Topfboden nicht überragt.
• Frittiergeräte müssen während des Gebrauchs stets beaufsichtigt werden: überhitztes Öl kann sich entzünden.
• Keine flambierten Speisen unter der Abzugshaube zubereiten: Brandgefahr.
• Dieses Gerät darf nicht von Personen, auch Kindern, mit verminderten psychischen, sensorischen und geistigem Fähigkeiten, oder von Personen ohne Erfahrung und Kenntnisse benutzt werden, sofern sie nicht von für ihre Sicherheit verantwortlichen Personen beaufsichtigt und beim Gebrauch des Geräts angeleitet werden.
• Kinder dürfen sich nicht unbeaufsichtigt in der Nähe des Geräts aufhalten und auf keinen Fall mit dem Gerät spielen.
• "ACHTUNG: Die zugänglichen Teile können sehr heiß werden, wenn sie mit Kochgeräten eingesetzt werden."

WARTUNG

• Bevor Wartungsarbeiten durchgeführt werden, muss die Stromzufuhr zur Haube unterbrochen werden, indem der Stecker gezogen oder der Hauptschalter abgeschaltet wird.
• Bei der Filterwartung müssen die vom Hersteller empfohlenen Zeiträume zum Austauschen der Filter genauestens eingehalten werden (Brandgefahr).
• Zur Reinigung der Haubenflächen Wir empfehlen ein feuchtes Tuch und ein mildes Flüssigreinigungsmittel.

Das Symbol ✉ auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Pos. St. Produktkomponenten

1 1 Haubenkörper mit Schaltern, Beleuchtung, Gebläsegruppe, Filtern

2 1 Teleskopkamin bestehend aus:

2.1 1 oberer Kaminteil

2.2 1 unterer Kaminteil

9 1 Reduzierflansch ø 150-120 mm

10 1 Anschlussflansch ø 125 mm

15 1 Luftaustritt-Anschlussstück

Pos. St. Montagekomponenten

7.2.1 2 Befestigungsbügel oberer Kaminteil

11 6 Dübel

12a 6 Schrauben 4,2 x 44,4

12c 6 Schrauben 2,9 x 9,5

16 2 Schrauben M5 x16 ((Fakultativ)

17 1 Reling für Küchenutensilien (Fakultativ)

18 2 Kappen für Küchenutensilienreling (Fakultativ)

St. Dokumentation

1 Bedienungsanleitung

Bohren der Befestigungslöcher und Fixieren der Befestigungsbügel

Nachstehende Linien an die Wand zeichnen:

- eine vertikale Linie bis zur Decke oder oberen Begrenzung, und zwar in der Mitte des Bereiches, in dem die Haube montiert werden soll:

- eine horizontale Linie: mit einem minimalen Abstand von 650 mm zur Kochmulde bei Montage ohne Rückwandpaneel; mit einem Abstand H (Höhe des sichtbaren Teils des Rückwandpaneels) bei Montage mit Rückwandpaneel.

- Einen Bügel 7.2.1 zirka 1-2 mm unter der Decke oder oberen Begrenzung an die Wand legen und seinen Mittelpunkt (Einschnitte) auf die vertikale Bezugslinie ausrichten.

• Die Mitte der beiden Bügellöcher an der Wand markieren.

- Den zweiten Bügel 7.2.1 an die Wand legen, wobei ein Abstand X mm vom oberen Bügel einzuhalten ist (X = Höhe des jeweiligen oberen Kaminteils); den Mittelpunkt (Einschnitte) auf die vertikale Bezugslinie ausrichten.

• Die Mitte der Bügellöcher an der Wand markieren.

- Wie beschrieben auf der horizontalen Bezugslinie einen Punkt 110 mm von der vertikalen Bezugslinie kennzeichnen und 209 mm oberhalb der horizontalen Bezugslinie auflegen

- Gleichermaßen an der gegenüberliegenden Seite vorgehen.

- Mit einem Bohrer 8 mm die markierten Punkte bohren.

• Die Dübel 11 in die Bohrungen einfügen.

• Die Bügel mit den mitgelieferten Schrauben 12a (4,2 x 44,4) fixieren.

- 2 der mitgelieferten Schrauben 12a (4,2 x 44,4) bei den Befestigungslöchern des Haubenkörpers einschrauben, wobei zwischen Wand und Schraubenkopf ein Freiraum von 5-6 mm zu belassen ist.

Das Rückwandpaneel wird vor der Dunstabzugshaube montiert; falls es sowohl an der Ober- wie auch Unterseite befestigt werden soll, muss es vor Montage der Unterschränke in korrekter Höhe fixiert werden. Da es sich hierbei um einen komplexen Arbeitsschritt handelt, muss dieser Vorgang vom Kücheninstallateur bzw. auf jeden Fall von erfahrenem Personal durchgeführt werden, das die Endmaße der Küchenmöbel kennt.

Wird das Rückwandpaneel nur oben fixiert, ist wie nachstehend vorzugehen:

- Das Paneel auf den Unterschrank stellen und den unteren Rand zwischen Arbeitsfläche und Wand schieben, wobei die Rückwand auf die vertikale Bezugslinie auszurichten ist.

• Die Bohrungen an der oberen Kante kennzeichnen.

- Mit einem Bohrer 8 mm die markierten Punkte bohren.

• Die Dübel 11 in die Bohrungen einfügen.

• Die Bügel mit den mitgelieferten Schrauben 12a (4,2 x 44,4) fixieren.

- Falls ein Rückwandpaneel vorhanden ist, dieses mit den mitgelieferten Schrauben 12a (4,2 x 44,4) fixieren.

1
2
3
4
5

Montage des Haubenkörpers

• Den Haubenkörper bei den Schrauben 12a einhängen.
  • Die Halteschrauben 12a definitiv festziehen.

Anschlüsse

LUFTAUSTRITT BEI DER ABSAUGVERSION

Für die Installation als Absaugversion die Haube mittels eines starren oder flexiblen Rohrs mit ø 150 oder 125 mm anschließen, das vom Installateur ausgewählt wird.

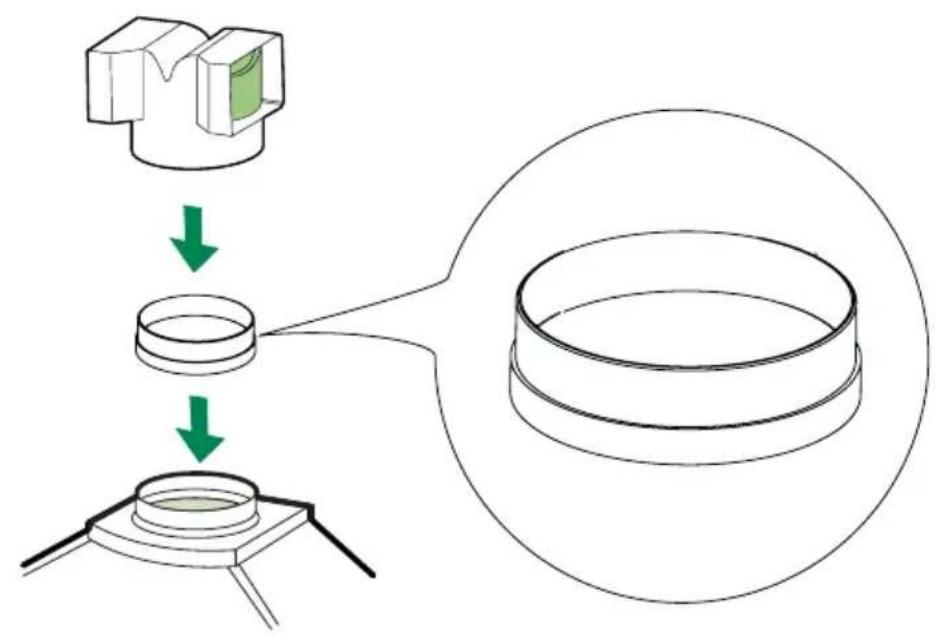

• Für den Anschluss an ø 125 mm, den Reduzierflansch 9 am Ausgang des Haubenkörpers und den Vergrößerungsring 10a ø 120-125 mm am Flansch einstecken.
• Das Rohr mit geeigneten Rohrschellen fixieren. Das hierzu erforderliche Material wird nicht mitgeliefert.
  • Die eventuell vorhandenen Aktivkohlefilter ausbauen.

ANSCHLUSS IN UMLUFTVERSION

• Das Anschlussstück 15 beim Luftaustritt des Haubenkörpers eindrücken.
• Sicherstellen, dass der Aktivkohle-Geruchsfilter vorhanden ist.

ELEKTROANSCHLUSS

• Bei Anschluss der Haube an das Stromnetz muss ein zweipoliger Schalter mit einem Öffnungsweg von mindestens 3 mm zwischengeschaltet werden.
• Entfernen Sie die Fettfilter (s. Abschnitt „Wartung“) und versichern Sie sich, daß die Kabelverbindung in die Steckdose des Gebläses einwandfrei eingesteckt wird.

Montage der Reling für Küchenutensilien

• Die Reling an der Vorderseite der Haube positionieren.
• Die Reling für Küchenutensilien mit den Schrauben 16 an der Haube befestigen.
• Die Kappen 18 aufsetzen.

Kaminmontage

Oberer Kaminteil

• Die beiden seitlichen Schenkel leicht auseinanderbiegen, hinter den Bügeln 7.2.1 einhängen und bis zum Anschlag wieder schließen.
- Bei den Bügeln mit Hilfe der 4 mitgelieferten Schrauben 12c fixieren.

Unterer Kaminteil

• Die beiden seitlichen Schenkel des Kaminteils leicht auseinanderbiegen, zwischen dem oberen Kaminteil und der Wand einhängen und bis zum Anschlag wieder schließen.
- Den unteren Teil seitlich am Haubenkörper mit 2 der mitgelieferten Schrauben 12c fixieren.

L Beleucht Schaltet die Beleuchtung ein und aus

M Motor Schaltet den Gebläsemotor ein und aus

V Geschw. Steuert folgende Geschwindigkeitsstufen:

1. geringste Gebläsestufe, diese Stufe ist für einen ständigen und besonders leisen Luftaustausch bei geringer Kochdunstentwicklung geeignet;
2. mittlere Gebläsestufe, eignet sichaufgrund des guten Verhältnisses zwischen Fördervolumen und Geräuschentwicklung für die meisten Anwendungssituationen;
   3.höchste Gebläsestufe, eignet sich für starke Kochdunstentwicklung, auch über längere Zeit hin.

Fettfilter

SELBSTTRAGENDER METALLFETTFILTER REINIGUNG

• Sie müssen nach 2-monatigem Betrieb bzw. bei starkem Einsatz auch häufiger gereinigt werden, was im Geschirrspüler möglich ist.
• Die Filter nacheinander aushaken, indem sie auf die Rückseite der Gruppe geschoben und gleichzeitig nach unten gezogen werden.
  • Die Filter reinigen (darauf achten, sie nicht zu verbiegen) und vor der Remontage trocknen lassen.
• Bei der Remontage ist darauf zu achten, dass sich der Griff auf der sichtbaren Außenseite befindet.

Sie müssen nach 2-monatigem Betrieb bzw. bei starkem

Einsatz auch häufiger gereinigt werden, was im Geschirrspüler möglich ist.

• Die Filter nacheinander aushaken, indem sie mit der Hand gestützt und die entsprechenden Sicherheitskugelgriffe betätigt werden (ziehen und drehen).
  • Die Filter reinigen (darauf achten, sie nicht zu verbiegen) und vor der Remontage trocknen lassen.
• Bei der Remontage mit Hilfe der entsprechenden Sicherheitskugelgriffe fixieren (ziehen und drehen).

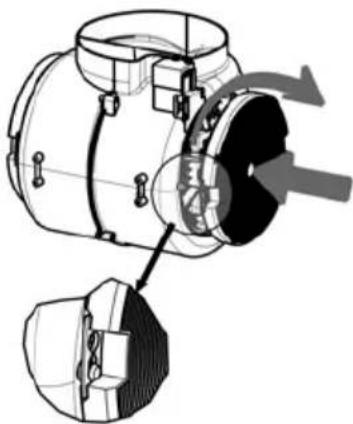

AUSTAUSCHEN DER AKTIVKOHLE FILTER

• Dieser Filter kann weder gewaschen noch wiederverwendet werden und ist alle 4 Betriebsmonate bzw. bei starkem Einsatz auch häufiger auszutauschen.
  • Die Metallfettfilter entfernen.
• Den gesättigten Aktivkohle-Filter aushaken.
• Den neuen Filter in seinem Sitz einhaken.
  • Die Metallfettfilter wieder montieren.

• Die Metallfettfilter entfernen.
• Die Lampen ausschrauben und durch gleichwertige ersetzen.
• Die Metallfettfilter wieder montieren.

• Vor dem Auswechseln der Lampen, die beiden Schrauben der Lampenhalterung loesen und die Lampenhalterung aus der Dunstabzugshaube ziehen.
  • Die Lampe aus der Halterung nehmen.
• Die Lampe durch eine gleichwertige ersetzen und bei der Remontage darauf achten, daß die beiden Steckerstifte vorschriftsmäßig in die Lampenfassung eingeführt werden.
  • Die Lampenhalterung wieder montieren, indem die beiden zuvor entfernten Schrauben wieder angezogen werden.
