CLAHDC100 - Campana extractora RANGEMASTER - Manual de uso y guía de instrucciones gratis

Tipo de producto	Campana extractora
Marca	Rangemaster
Modelo	CLAHDC100
Dimensiones (Ancho x Fondo x Alto)	90 cm x 50 cm x 60 cm (aprox.)
Peso	15 kg (aprox.)
Alimentación eléctrica	220-240 V ~ 50 Hz
Potencia del motor	250 W
Flujo de aire máximo	650 m³/h
Nivel sonoro (máx.)	65 dB(A)
Tipo de filtro	Filtro de grasa de aluminio lacado (lavable)
Iluminación	2 x LED (3 W)
Controles	Botones pulsadores
Número de velocidades	3 velocidades + intensivo
Función reciclaje / extracción	Reciclable con filtro de carbón (opcional)
Mantenimiento y limpieza	Limpiar los filtros de grasa cada mes en el lavavajillas
Seguridad	Apagado automático después de 4 h de uso
Piezas de repuesto y reparabilidad	Filtros, bombillas y controles disponibles a través del servicio postventa
Garantía	2 años (piezas y mano de obra)

Preguntas frecuentes - CLAHDC100 RANGEMASTER

¿Cómo instalar la campana Rangemaster CLAHDC100?

La instalación debe ser realizada por un profesional cualificado. Siga las instrucciones del manual: respete las distancias de seguridad (mín. 65 cm sobre una cocina eléctrica, 75 cm para una cocina de gas) y asegure una evacuación adecuada.

¿Con qué frecuencia debo limpiar los filtros de grasa?

Los filtros de grasa de aluminio deben limpiarse cada mes en el lavavajillas o a mano con agua caliente y detergente. Un filtro sucio reduce la eficiencia y aumenta el ruido.

¿Puedo usar la campana en modo reciclaje?

Sí, la campana puede funcionar en reciclaje si instala un filtro de carbón activo opcional. Este debe reemplazarse cada 4 a 6 meses según el uso.

¿Qué hacer si la campana no enciende?

Primero verifique que el enchufe esté conectado y que el disyuntor no haya saltado. Si el problema persiste, pruebe el botón de iluminación: si la luz funciona, el motor puede estar defectuoso. Contacte al servicio técnico.

¿Cómo cambiar la bombilla LED?

Las bombillas LED están integradas y deben ser reemplazadas por un técnico autorizado. No intente cambiarlas usted mismo para evitar cualquier riesgo eléctrico.

La campana hace un ruido anormal, ¿qué hacer?

Un ruido anormal puede deberse a un filtro mal fijado, un objeto en la turbina o un desequilibrio. Verifique las fijaciones y limpie la turbina. Si el ruido persiste, llame al servicio técnico.

¿Cuál es la potencia eléctrica de la campana?

La potencia total es de aproximadamente 280 W (motor 250 W + iluminación 2 x 3 W). Conéctela a un enchufe estándar de 220-240 V.

¿Se puede conectar la campana a una evacuación exterior?

Sí, es el modo preferente. Utilice un conducto rígido o flexible de diámetro 150 mm. Evite codos demasiados para no reducir el caudal.

¿Dónde encontrar piezas de repuesto para el modelo CLAHDC100?

Las piezas como filtros, bombillas y controles están disponibles a través del servicio postventa de Rangemaster o en sitios de piezas de repuesto autorizados. Consulte el manual para las referencias.

¿Por qué la campana se apaga sola?

La campana tiene un apagado automático después de 4 horas de funcionamiento continuo. Es una función de seguridad. Puede reiniciarla normalmente.

MANUAL DE USUARIO CLAHDC100 RANGEMASTER

CONSEJOS Y SUGERENCIAS....54

CARACTERÍSTICAS 55

INSTALACIÓN 56

USO 61

MANTENIMIENTO 62

ÍNDICE

PT

CONSELHOS E SUGESTÕES....64

CARACTERÍSTICAS 65

INSTALAÇÃO....66

UTILIZAÇÃO 71

MANUTENÇÃO....72

SISÄLTÖ

FI

OHJEET JA SUOSITUKSET 74

MITAT JA OSAT 75

ASENNUS 76

KÄYTTÖ 81

HUOLTO 82

Las presentes instrucciones de servicio son válidas para diferentes modelos de aparato; por ello puede ser posible que se describan detalles y características de equipamiento que no concuerden íntegramente con las de su aparato concreto.

INSTALACIÓN

• El fabricante declina cualquier responsabilidad debida a los daños provocados por una instalación incorrecta o no conforme con las reglas.

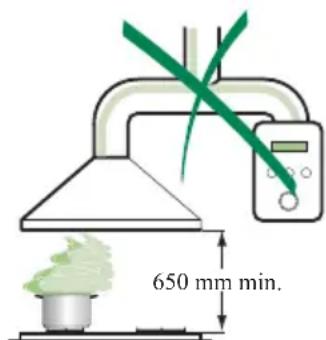

• La distancia mínima de seguridad entre la encimera y la campana debe ser de 650mm (algunos modelos pueden ser instalados a una altura por debajo, se refieren al párrafo huella y la instalación).
• Comprobar que la tensión de red corresponda a la indicada en la placa situada en el interior de la campana.
• Para los aparatos Clase I asegurarse de que la instalación eléctrica doméstica posea una toma de tierra eficaz.
• Conectar la campana a la salida del aire de aspiración mediante un tubo de 120mm de diámetro como mínimo. El recorrido del tubo debe ser lo más corto posible.
• No conectar la campana a tubos de descarga de humos producidos por combustión (calderas, chimeneas, etc.).
• En el caso que en la cocina se utilice de manera silmultánea la campana y otros aparatos no eléctricos (por ejemplo aparatos de gas), debe existir un sistema de ventilación suficiente para todo el ambiente. Si la cocina no posee un orificio que comunique con el exterior, hay que realizarlo para garantizar el recambio del aire. Un uso propio y sin riesgos se obtiene cuando la depresión máxima del local no supera los 0,04 mBar.
• En el caso se dañe el cable de alimentación, éste debe ser sustituido por el constructor o por el servicio de asistencia técnica, para prevenir cualquier riesgo.
• Si las instrucciones de instalación del dispositivo de cocción de gas sugieren la necesidad de una distancia mayor que la indicada anteriormente, es necesario tenerlas en cuenta. Es necesario respetar todas las normativas relativas al conducto de descarga del aire.

USO

• La campana ha sido concebida exclusivamente para un uso doméstico, para eliminar los olores de la cocina. No utilizarla de manera inadecuada.
• No dejar llamas libres de fuerte intensidad mientras la campana esté funcionando.
• Regular siempre las llamas de manera que éstas no sobresalgan lateralmente con respecto al fondo de las ollas.
• Controlar las freídoras durante su uso: el aceite muy caliente se puede inflamar.
• No flambear bajo la campana extractora.
• Este aparato no tiene que ser utilizado por personas (niños incluídos) con capacidades psíquicas, sensoriales o mentales reducidas, o bien por personas sin experiencia y conocimientos en la materia, a menos que no lo hagan bajo el control, o instruídos, por personas responsables de su seguridad.
• Controlar que los niños no jueguen con el aparato.
• "ATENCIÓN: Las partes accesibles pueden calentarse mucho si utilizadas con aparatos de cocción."

MANTENIMIENTO

• Antes de efectuar cualquier operación de mantenimiento, desenchufar la campana de la red eléctrica o apagar el interruptor general.
• Efectuar un mantenimiento escrupuloso e inmediato de los filtros, según los intervalos de tiempo aconsejados (riesgo de incendio).
• Para limpiar las superficies de la campana es suficiente utilizar un trapo mojado y detergente líquido neutro.

El símbolo en el producto o en su embalaje indica que este producto no se puede tratar como desperdicios normales del hogar. Este producto se debe entregar al punto de recolección de equipos eléctricos y electrónicos para reciclaje. Al asegurarse de que este producto se deseche correctamente, usted ayudará a evitar posibles consecuencias negativas para el ambiente y la salud pública, lo cual podría ocurrir si este producto no se manipula de forma adecuada. Para obtener información más detallada sobre el reciclaje de este producto, póngase en contacto con la administración de su ciudad, con su servicio de desechos del hogar o con la tienda donde compró el producto.

Ref. Cant. Componentes del Producto

1 1 Cuerpo campana dotado con: mandos, luz, grupo de ventilación, filtros.

2 1 Chimenea Telescópica formada por:

2.1 1 Chimenea Superior

2.2 1 Chimenea Inferior

9 1 Brida de reducción ø 150-120 mm

10 1 Anillo de aumento diámetro 120-125 mm

15 1 Racor salida aire

Ref. Cant. Componentes de Instalación

7.2.1 2 Bridas de fijación chimenea superior
11 6 Tacoos
12a 6 Tornillos 4.2 x 44,4
12c 6 Tornillos 2.9 x 9.5
16 2 Tornillos M5 x 16 (Opcional)
17 1 Barra Porta Utencilios (Opcional)
18 2 Tapas para Barra Porta Utencilios (Opcional)

Cant. Documentación

1 Manual de instrucciones

Perforación pared y fijación bridas

Trazar en la pared:

• Una línea vertical hasta el techo o al límite superior, en el centro de la zona prevista para el montaje de la campana;
• Una línea horizontal a: 650 mm mín. por encima del plano de cocción, para la instalación sin fondo; a la cota H (H=altura de la parte visible del fondo), para la instalación con fondo.
• Apoyar como se indica la brida 7.2.1 a 1-2 mm del techo o del límite superior, alineando su centro (muevas) en la línea vertical de referencia.
  • Marcar los centros de los orificios de la brida.
• Apoyar como se indica la brida 7.2.1 a X mm debajo de la primera brida (X= altura chimenea superior en dotación), alineando su centro (muescas) en la línea vertical de referencia.
• Marcar los centros de los orificios de la brida.
• Marcar como se indica, un punto de referencia a 110 mm de la línea vertical de referencia, y 209 mm sobre la línea horizontal de referencia.
• Repetir esta operación por la parte opuesta.
• Perforar con 8 mm los puntos marcados.
• Introducir los tacos 11 en los orificios.
• Fijar las bridas utilizando los tornillos 12a (4,2 x 44,4) en dotación.
• Atomillar 2 tornillos 12a (4,2 x 44,4) en dotación en los orificios para la fijación del cuerpo de la campana, dejando un espacio de 5-6 mm entre la pared y la cabeza del tornillo.

FONDO (OPCIONAL)

El fondo se debe montar antes de montar el cuerpo de la campana y, si se desea fijarlo a la pared en la parte superior e inferior, es necesario montarlo a la altura correcta, antes de montar las bases. Como se trata de una operación compleja debe ser realizada sólo por el instalador de la cocina o por una persona competente que conozca las dimensiones finales de los muebles.

Limitándose sólo a la fijación superior, proceder de la siguiente manera:

• Apoyar el fondo sobre la base introducendo el ala inferior entre el plano superior y la pared, centrándolo en la línea vertical de referencia.
• Marcar los centros de los dos orificios del ala superior.
• Perforar con 8 mm los puntos marcados.
• Introducir los tacos 11 en los orificios.
• Fijar las bridas utilizando los tornillos 12a (4,2 x 44,4) en dotación.
• Si está presente, fijar el fondo utilizando los tornillos 12a (4,2 x 44,4) en dotación.

1
2
3
4
5

Montaje del cuerpo de la campana

• Enganchar el cuerpo de la campana en los tornillos 12a predispuestos.
• Apretar definitivamente los tornillos 12a de soporte.

SALIDA AIRE VERSIÓN ASPIRANTE

Para la instalación en Versión Aspirante conectar la Campana a la tubería de salida mediante un tubo rígido o flexible de φ150 o 125 mm, cuya selección se deja al instalador.

. Para conexión ø125 mm, insertar la Brida de reducción 9 en la Salida del Cuerpo Campana y el anillo adaptador 10a ø120-125 mm en la Brida.
. Fijar el tubo con adecuadas abrazaderas ajustables. El material necesario no viene en dotación.
. Quitar eventuales Filtros Antiolor al Carbono activo.

SALIDA DEL AIRE VERSIÓN FILTRANTE

• Introducir a presión el racor 15 en la salida del aire.
• Comprobar la presencia de los filtros antiolor de carbón activo.

CONEXIÓN ELÉCTRICA

• Conectar la campana a la red de alimentación eléctrica instalando un interruptor bipolar con apertura de los contactos de 3 mm como mínimo.
• Quitar los Filtros antigrasa y asegurase de que el conector del Cable de acometida esté colocado correctamente en el enchufe del Aspirador.

Montaje de la barra de utensilios de cocina

• Colocar la barra de utensilios de cocina en la parte anterior de la campana.
• Fijar con los tornillos 16 la barra de utensilios de cocina a la campana.
• Introducir los tapones 18.

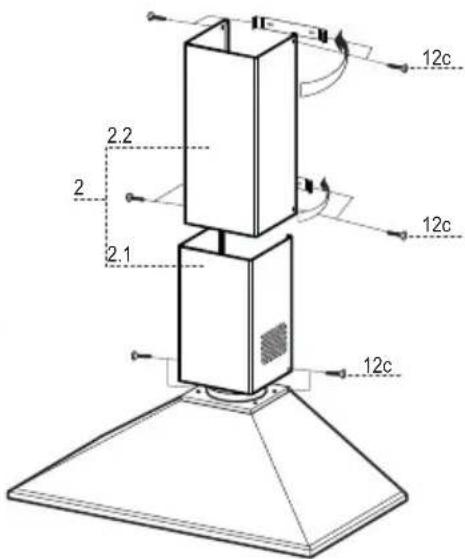

Montaje de la chimenea

Chimenea superior

• Ensanchar ligeramente las dos faldas laterales, engancharlas detrás de las bridas 7.2.1 cerrarlas hasta el tope.
• Fijar a los lados de las bridas con los 4 tornillos 12c (2,9 x 9,5) en dotación.

Chimenea inferior

• Ensanchar ligeramente las dos faldas laterales de la chimenea, engancharlas entre la chimenea superior y la pared y cerrarlas hasta el tope.
• Fijar lateralmente la parte inferior en el cuerpo de la campana, con los 2 tornillos 12c (2,9 x 9,5) en dotación.

L Luces Enciende y apaga la instalación de iluminación.

M Motor Enciende y apaga el motor de aspiración.

V Velocidad Determina las velocidades de ejercicio:

1. Velocidad mínima, indicada para un recambio de aire continuo muy silencioso, en presencia de pocos vapores de cocción.

2. Velocidad media, indicada para la mayor parte de las condiciones de uso, gracias a la óptima relación entre caudal de aire tratado y nivel de ruido.

3. Velocidad máxima, indicada para hacer frente a grandes cantidades de vapor de cocción, incluso para tiempos prolongados.

Filtros antigrasa

LIMPIEZA DE LOS FILTROS ANTIGRASA METÁLICOS

• Se pueden lavar en el lavavajillas y requieren un lavado cada 2 meses aproximadamente o más a menudo si su uso es muy intenso.
• Quitar los filtros uno por vez, operando en los enganches correspondientes.
• Lavar los filtros evitando que se doblen y dejarlos secar antes de volverlos a montar.
• Montar los filtros prestando atención en mantener la manija hacia la parte visible exterior..

Se pueden lavar en el lavavajillas al máximo cada 2 meses de uso de la Campana.

• Quitar un filtro a la vez, tirar y girar la manilla en sentido contrario a las agujas del reloj.
• Lavar los Filtros evitando que se doblen, y asegurarse de que estén bien secos antes de volver a montarlos.
• Volver a montarla siguiendo la secuencia al contrario teniendo cuidado de que la manilla quede hacia la parte exterior.

Filtro antiolor (Versión filtrante)

SUSTITUCIÓN DEL FILTRO DE CARBÓN ACTIVO

• No se puede lavar ni regenerar, se debe cambiar cada 4 meses aproximadamente o más a menudo si su uso es muy intenso.
• Quitar el filtro antigrasa metálico.
• Quitar el filtro antiolor de carbón activo saturado, operando en los enganches correspondientes.
• Montar el nuevo filtro enganchándolo en su asiento.
• Montar nuevamente el filtro antigrasa.

SUSTITUCIÓN DE LAS LÁMPARAS

Lámparas halógenas de 28 W

• Quitar los filtros antigrasa metálicos, o abrir la rejilla portafiltros.
• Destornillar las lámparas y sustituirlas con nuevas que tengan las mismas características.
• Montar nuevamente los filtros antigrasa metálicos, o cerrar la rejilla portafiltros.

SUSTITUCIÓN DE LAS BOMBILLAS

Lámparas halógenas de 20 W

• Quitar los dos tornillos que fijan el soporte.
• Extraer la lámpara desde el soporte.
• Sustituirla con una nueva con las mismas características, poniendo cuidado en insertar correctamente los dos enchufes en el asiento del soporte.
• Montar nuevamente el soporte fijándolo con los dos tornillos que se habían quitado precedentemente.

Lâmpadas de halogéneo de 28 W

Lâmpadas de halogéneo de 20 W
