CLAHDC100 - Liesituuletin RANGEMASTER - Ilmainen käyttöohje ja opas

Tuotetyyppi	Liesituuletin
Merkki	Rangemaster
Malli	CLAHDC100
Mitat (L x S x K)	90 cm x 50 cm x 60 cm (noin)
Paino	15 kg (noin)
Sähköliitäntä	220-240 V ~ 50 Hz
Moottorin teho	250 W
Maksimi ilmavirta	650 m³/h
Melutaso (max)	65 dB(A)
Suodatintyyppi	Maalattu alumiinirasvasuodatin (konepestävä)
Valaistus	2 x LED (3 W)
Ohjaus	Painonapit
Nopeuksien määrä	3 nopeutta + tehostus
Kierrätys-/poistotoiminto	Kierrätettävä hiilisuodattimella (valinnainen)
Huolto ja puhdistus	Puhdista rasvasuodattimet kuukausittain astianpesukoneessa
Turvallisuus	Automaattinen sammutus 4 tunnin käytön jälkeen
Varaosat ja korjattavuus	Suodattimet, lamput ja ohjaimet saatavilla jälkimarkkinapalvelun kautta
Takuu	2 vuotta (osat ja työ)

Usein kysytyt kysymykset - CLAHDC100 RANGEMASTER

Miten Rangemaster CLAHDC100 -liesituuletin asennetaan?

Asennuksen saa suorittaa vain pätevä ammattilainen. Noudata ohjekirjan ohjeita: noudata turvaetäisyyksiä (min. 65 cm sähkölieden yläpuolella, 75 cm kaasuliedelle) ja varmista asianmukainen poisto.

Kuinka usein rasvasuodattimet pitää puhdistaa?

Alumiiniset rasvasuodattimet on puhdistettava kuukausittain astianpesukoneessa tai käsin kuumalla vedellä ja pesuaineella. Likainen suodatin heikentää tehoa ja lisää melua.

Voinko käyttää liesituuletinta kierrätystilassa?

Kyllä, liesituuletin voi toimia kierrätystilassa, jos asennat valinnaisen aktiivihiilisuodattimen. Se on vaihdettava 4–6 kuukauden välein käytöstä riippuen.

Mitä tehdä, jos liesituuletin ei käynnisty?

Tarkista ensin, että pistoke on kytketty ja että katkaisija ei ole lauennut. Jos ongelma jatkuu, testaa valopainiketta: jos valo toimii, moottori saattaa olla viallinen. Ota yhteys huoltopalveluun.

Kuinka LED-lamppu vaihdetaan?

LED-lamput ovat integroituja, ja ne on vaihdettava valtuutetun teknikon toimesta. Älä yritä vaihtaa niitä itse sähköiskun vaaran välttämiseksi.

Liesituuletin pitää epänormaalia ääntä, mitä tehdä?

Epänormaali ääni voi johtua huonosti kiinnitetystä suodattimesta, roskasta turbiinissa tai epätasapainosta. Tarkista kiinnitykset ja puhdista turbiini. Jos ääni jatkuu, ota yhteys huoltoon.

Mikä on liesituulettimen sähköteho?

Kokonaisteho on noin 280 W (moottori 250 W + valaistus 2 x 3 W). Kytke se tavalliseen 220–240 V -pistorasiaan.

Voiko liesituulettimen liittää ulkoilman poistoon?

Kyllä, se on ensisijainen tila. Käytä jäykkää tai joustavaa 150 mm halkaisijan putkea. Vältä liian monia mutkia, jotta ilmavirtaus ei vähene.

Mistä löydän varaosia mallille CLAHDC100?

Osat, kuten suodattimet, lamput ja ohjaimet, ovat saatavilla Rangemaster-huoltopalvelusta tai valtuutetuilta varaosamyyntisivustoilta. Katso ohjekirjasta viitteet.

Miksi liesituuletin sammuu itsestään?

Liesituuletin on varustettu automaattisella sammutuksella 4 tunnin jatkuvan käytön jälkeen. Se on turvatoiminto. Voit käynnistää sen uudelleen normaalisti.

KÄYTTÖOHJE CLAHDC100 RANGEMASTER

⚠️Nämä käyttöohjeet koskevat useita tuuletintyyppejä. On mahdollista, että teksti käsittelee yksityiskohtia, jotka eivät kuulu valitsemaanne tuulettimeen.

ASENNUS

• Valmistaja ei vastaa virheellisestä tai huolimattomasta asennuksesta aiheutuvista vahingoista
• Pienin sallittu turvaetäisyys liesitason ja liesikuvun välillä on 650 mm (jotkut mallit voidaan asentaa alemmas, katso mittoja ja asennusta koskevia kappaleita).
• Tarkista, että käytettävän sähköverkon jännite vastaa liesikuvun sisäpuolella olevaan arvokilpeen merkittyä jännitettä.
• Kytke laite vain maadoitettuun pistorasiaan.
• Yhdistä liesituuletin hormiin putkella, jonka halkaisija on vähintään 120 mm. Hormiin menevän putken on oltava mahdollisimman lyhyt.
• Älä yhdistä liesituuletinta savuhorniin (lämmityskattilat, tulisijat, jne.).
• Mikäli liesituuletinta käytetään muiden kuin sähkölaitteiden (esim. kaasuhella) yhteydessä, on huolehdittava työskentelytilan riittävästä tuuletuksesta, etteivät poistettavat kaasut pääse virtaamaan takaisin työskentelytilaan. Keittiössä on oltava ilmanvaihtoaukko puhdasta tuloilmaa varten. Käyttö tapahtuu oikein ja vaaratta kun tilan enimmäispaine ei ylitta arvoa 0,04 mBar.
• Jos virtajohto vahingoittuu, sen saa vaihtaa vain valmistaja tai tekninen huoltopalvelu, näin vältetään kaikki riskit.
• Jos kaasukäyttöisen keittolaitteen asennusohjeet määräävät, että etäisyyden on oltava yllä mainittua suurempi, ohjeita on noudatettava. Kaikkia ilmanpoistoa koskevia määräyksiä on noudatettava.

KÄYTTÖ

• Liesituuletin on tarkoitettu vain kotitalouskäyttöön.
• Älä koskaan käytä liesituuletinta muuhun tarkoitukseen kuin, mihin se on suunniteltu.
• Älä koskaan jätä avotulta liesituulettimen alle liesituulettimen ollessa käynnissä.
• Säädä liekin teho siten, että liekki kohdistuu vain astian pohjaan eikä sen reunoille.
• Syviä paistinpannuja on paiston aikana koko ajan pidettävä silmällä, sillä ylikuumentunut öljy voi leimahtaa tuleen.
• Lapset tai henkilöt, joita ei ole opastettu laitteen oikeaan käyttöön, eivät saa käyttää liesituuletinta.
• Liesikuvun alla ei saa valmistaa liekitettäviä ruokia: tulipalon vaara
• Laitetta eivät saa käyttää henkilöt (lapset mukaan lukien), joiden psyykkinen, aistien tai mielen terveys on heikentynyt, tai henkilöt, joilla ei ole tarpeellista kokemusta tai taitoa, ellei heidän turvallisuudestaan vastaa- va henkilö ole valmentanut heitä laitteen käyttöön tai valvo sitä.
• Valvo, etteivät lapset pääse leikkimään laitteella.
• "HUOMIO: Kosketettavissa olevat osat voivat tulla hyvin kuumiksi jos niitä käytetään keittolaitteiden kanssa."

HUOLTO

• Sulje laite tai irrota sen pistoke pistorasiasta ennen hoitoa.
• Puhdista ja/tai vaihda suodattimet annetun ajan kuluttua (Tulipalovaara).
• Puhdista liesituuletin kostealla kankaalla ja miedolla, nestemäisellä pesuaineella.

Symboli , joka on merkitty tuotteeseen tai sen pakkaukseen, osoittaa, että tätä tuotetta ei saa käsitellä talousjätteenä. Tuote on sen sijaan luovutettava sopivaan sähkö- ja elektroniikkalaitteiden kierrätyksestä huolehtivaan keräyspisteeseen. Tämän tuotteen asianmukaisen hävittämis- sen varmistamisella autetaan estämään sen mahdolliset ympäristöön ja terveyteen kohdistuvat haittavaikutukset, joita voi aiheutua muussa tapauksessa tämän tuotteen epäasianmukaisesta jätekäsittelystä. Tarkempia tietoja tämän tuotteen kierrättämisestä saa paikallisesta kunnantoi-mistosta, talousjätehuoltopalvelusta tai liikkeestä, josta tuote on ostettu.

Viite	Lkm	Tuotteen	osat
1	1	Liesituulettimen runko, johon kuuluu: Kytkimet, valo, suodattimet, moottori
2	1	Teleskooppihormi, jossa on:
2.1	1	Ylähormi
2.2	1	Alahormi
9	1	Sovituslaippa ø 150-120 mm
10	1	Suurennusrengas ø 120-125 mm
15	1	Ilman ulostuloliitos
Viite	Lkm	Asennuksen	osat
7.2.1	2	Ylähormin	kiinnitystuet
11	6	Ruuvitulpat
12a	6	Ruuvit 4,2 x 44,4
12c	6	Ruuvit 2,9 x 9,5
16	2	Ruuvit M5 x 16 (Lisävaruste)
17	1	Kauhatelineen tanko (Lisävaruste)
18	2	Kauhatelineen tulpat (Lisävaruste)
	Lkm	Asiakirjat
	1	Käyttöohjeet

Seinän poraus ja tukien kiinnittäminen

Merkitse seinälle:

• pystysuora viiva kattoon tai ylärajaan saakka liesituulettimen asennusalueen keskikohdalle,
• vaakasuora viiva: vähintään 650 mm keittotason yläpuolelle, jos asennus tehdään ilman taustaa, mittaan H (H = taustan näkyvissä oleva osa) taustan kanssa asentamista varten.
• Aseta tuki 7.2.1 kuten kuvassa 1-2 mm katosta tai ylärajasta niin että sen keskikohta (kolot) on pystysuoran viitelinjan kohdalla.
• Merkitse tuen reikien keskipisteet.
• Aseta tuki 7.2.1 kuten kuvassa X mm ensimmäisen tuen alapuolelle (X = toimitetun ylähormin korkeus), niin että sen keskikohta (kolot) on pystysuoran viitelinjan kohdalla.
• Merkitse tuen reikien keskipisteet.
• Merkitse viitepiste 110 mm pystysuorasta viitelinjasta ja 209 mm vaakasuoran viitelinjan yläpuolelle.
  • Toista toimenpide toiselle puolelle.
• Poraa merkittyihin kohtiin reiät ø 8 mm.
  • Laita reikiin tulpat 11.
• Kiinnitä tuet toimitetuilla ruuveilla 12a (4,2 x 44,4).
• Ruuvaa 2 toimitettua ruuvia 12a (4,2 x 44,4) liesituulettimen rungon kiinnitysreikiin. Jätä seinän ja ruuvin kannan väliin 5-6 mm.

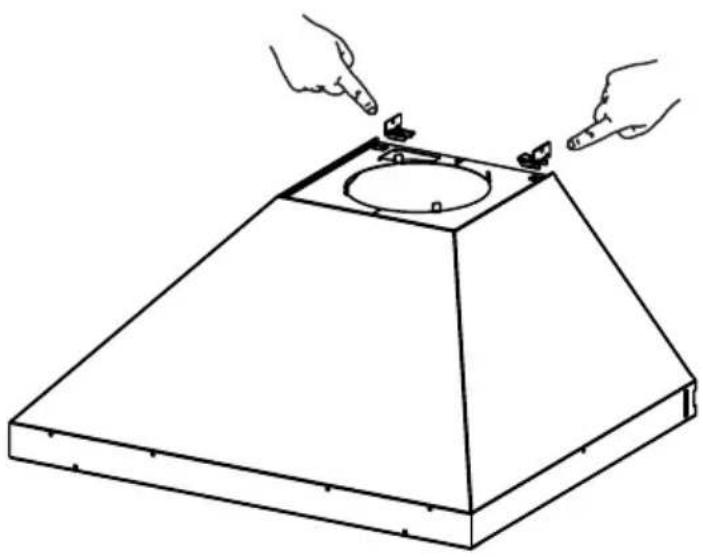

TAUSTA (VALINNAINEN)

Tausta asennetaan ennen liesituulettimen rungon asentamista ja, jos se halutaan kiinnittää seinään sekä ylhäältä että alhaalta, se on asennettava oikealle korkeudelle ennen alatukien asentamista. Koska toimen-pide on monimutkainen, sen saa suorittaa ainoastaan keittiön asentaja tai pätevä henkilökunta, joka tuntee kaikkien kalusteiden lopulliset mitat.

Jos kiinnitys tehdään vain ylhäältä, toimi seuraavalla tavalla:

• Aseta tausta alatuen päälle työntäen alareuna ylätason ja seinän väliin, kohdista pystysuoraan viitelinjaan.
• Merkitse yläreunan kahden reiän keskipisteet.
• Poraa merkittyihin kohtiin reiät ø 8 mm.
  • Laita reikiin tulpat 11.
• Kiinnitä tuet toimitetuilla ruuveilla 12a (4,2 x 44,4).
• Kiinnitä tausta, jos se asennetaan, toimitetuilla ruuveilla 12a (4,2 x 44,4).

1
2
3
4
5

Liesituulettimen rungon kokoaminen

• Kiinnitä runko ruuveihin 12a.
• Kiristä tukiruuvit 12a.

Imuversioasennuksessa liesituuletin liitetään ulostuloputkeen putkella tai letkulla, ø 150 tai 125 mm, jonka valitsee asentaja.

• Putken ø 125 mm liittämistä varten liesituulettimen rungon ulostuloaukkoon on asetettava kavennuslaippa 9 ja laippaan suurennusrengas 10a ø 120-125.
• Kiinnitä putki sopivilla kiinnittimillä. Materiaali ei kuulu toimitukseen.
• Poista mahdolliset aktiivihilihajusuodattimet.

ILMAN ULOSTULO KIERTOILMAVERSIOSSA

• Asenna poistoilman liitoskappale 15 tuulettimen ilman ulostuloaukkoon.
• Varmista, että aktiivihilisuodatin on paikallaan.

SÄHKÖLIITÄNTÄ

• Liitä liesituuletin sähköverkkoon turvakytkimen kautta, jonka kontaktien väli on ainakin 3 mm.
• Poista rasvasuodattimet (katso kappaletta “Huolto”) ja varmista, että virtajohdon liitin on kunnolla kiinni imulaitteessa

Kauhatelineen tangon asennus

• Aseta kauhatelineen tanko liesituulettimen etuosaan.
• Kiinnitä kauhatelineen tanko liesituulettimeen ruuveilla 16.
  • Laita paikoilleen tulpat 18.

Hormin kokoaminen

Ylempi hormi

• Levitä sivuosia hieman, kiinnitä ne kannattimien 7.2.1 taakse ja työnnä ne kiinni.
• Kiinnitä hormi sivuilta kannattimiin neljällä toimitetulla 12c ruuvilla (2,9 x 9,5).

Alempi hormi

• Levitä hormin sivuosia hieman, kiinnitä ne ylemmän hormin ja seinän väliin ja työnnä ne kiinni.
• Kiinnitä alaosa sivuilta runkoon kahdella toimitetulla 12c ruuvilla (2,9 x 9,5).

L Valot Sytyttää ja sammuttaa valaistuksen

M Moottori Sytyttää ja sammuttaa imumoottorin.

V Nopeus Määrää käyttönopeuden:

1. Alin nopeus, soveltuu hiljaisesti toimivaan jatkuvaan ilmanvaihtoon silloin kun käryä on vähän.

2. Keskitason nopeus, soveltuu käsitellyn ilman määrän ja melutason erinomaisen suhteen ansiosta useimpiin käyttöolosuhteisiin.

3.Korkein nopeus, sopii suuren ruoanlaitosta syntyvän käryn määrän pois-tamiseen, myös pitempiaikaiseen käyttöön.

Rasvasuodattimet

ITSEKANNATTAVIEN METALLISTEN RASVASUODATTIMIEN PUHDISTUS

• Voidaan pestä myös astianpesukoneessa. Pesu on tarpeen noin 2 kuukauden käytön jälkeen tai useammin, jos laitetta käytetään paljon.
• Irrota suodattimet yksi kerrallaan työntämällä niitä taaksepäin ja vetämällä samalla alaspäin.
• Pese suodattimet. Vältä niiden taivuttamista. Anna suodattimien kuivua ennen niiden paikalleen asettamista.
• Asenna ne paikalleen ja pidä kahva näkyvissä ulkopuolella.

Ne voidaan pestä astianpesukoneessa. Ne on pestävä vähintään aina 2 kuukauden käytön jälkeen tai useammin, jos niitä käytetään paljon.

• Irrota suodattimet yksi kerrallaan tukien niitä kädellä samalla kun avaat turvakiinnikkeet (vedä ja käännä).
• Pese suodattimet, mutta varo, ettet taita niitä. Anna niiden kui-vua ennen kuin laitat ne takaisin paikoilleen.
• Asenna ne paikoilleen ja kiinnitä ne turvakiinnikkeillä (vedä ja käännä).

Aktiivihilisuodatin (Kiertoilmaversio)

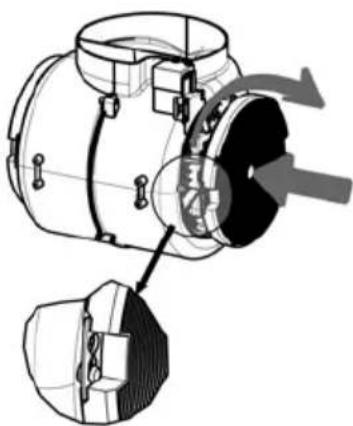

AKTIIVIHIILISUODATTIMEN VAIHTO

• Aktiivihilisuodatinta ei voi pestä. Se vaihdetaan neljän kuukauden väliajoin tai useimmin, mikäli tuulettimen käyttö on erityisen runsasta.
• Poista metalliset rasvasuodattimet.
• Poista keittiöhajujen kyllästämä aktiivihiilisuodatin vetämällä sen hakasista.
  • Aseta uusi suodatin paikalleen.
• Aseta metalliset rasvasuodattimet uudelleen paikoilleen.

- Irrota metalliset rasvasuodattimet.

- Ruuvaa lamput irti ja vaihda ne uusiin samanlaisiin lamppuihin.

• Laita metalliset rasvasuodattimet paikoilleen.

- Irrota kaksi ruuvia, jotka pitävät kiinni valon tukea ja poista tuki liesituulettimesta.

- Ota lamppu irti tuesta.

- Vaihda lamppu uuteen samanlaiseen lamppuun. Varmista, että koskettimet ovat kunnolla kiinni tuessa.

- Laita tuki paikalleen ja kiinnitä se kahdella ruuvilla.
