Merkki	Rangemaster
Malli	LEIHDC60SC
Tuotetyyppi	Keittiön liesituuletin
Leveys	60 cm
Syvyys	50 cm
Korkeus (min-max)	60-110 cm
Paino	12 kg
Virransyöttö	230 V / 50 Hz
Moottorin teho	150 W
Ilmavirta max	650 m³/h
Melutaso max	65 dB(A)
Käytettävissä olevat nopeudet	3 nopeutta + tehostus
Valaistuksen tyyppi	LED (2x 3 W)
Suodattimen tyyppi	Pestävä alumiinirasvasuodatin
Hiilisuodatin (valinnainen)	Kyllä, vaihdettava
Poiston tila	Ulospuhallus tai kiertoilma
Asennus	Seinä- tai kaappikiinnitys
Energialuokka	A+
Huolto	Suodattimet pestävissä astianpesukoneessa
Varaosat saatavilla	Suodattimet, lamput, moottori

Usein kysytyt kysymykset - LEIHDC60SC RANGEMASTER

Kuinka asentaa liesituuletin LEIHDC60SC?

Asennus tehdään seinälle tai kaapin alle. Varmista, että sinulla on poistokanava tai varaa kiertoilma hiilisuodattimella. Noudata turvaetäisyyksiä (min 65 cm sähkölieden yläpuolella, 75 cm kaasuliedelle).

Kuinka puhdistaa rasvasuodattimet?

Alumiiniset rasvasuodattimet puhdistetaan astianpesukoneessa tai käsin lämpimällä saippuavedellä. Anna niiden kuivua kokonaan ennen takaisin asettamista.

Milloin hiilisuodatin on vaihdettava?

Hiilisuodatin on vaihdettava 3-6 kuukauden välein käytöstä riippuen. Se ei ole pestävä.

Liesituuletin pitää paljon melua, onko se normaalia?

Melutaso vaihtelee 55 ja 65 dB välillä nopeudesta riippuen. Jos melu on epänormaalia, tarkista, että suodattimet ovat puhtaat eikä mikään tuki kanavaa.

Voinko käyttää liesituuletinta ilman ulkoilman poistoa?

Kyllä, kiertoilmatilassa hiilisuodattimella. Tällöin ilma suodatetaan ja palautetaan huoneeseen.

Kuinka vaihtaa LED-lamput?

LED-lamput ovat integroituja. Vaihda ne ottamalla yhteyttä huoltoon tai valtuutettuun ammattilaiseen.

Liesituuletin ei käynnisty, mitä tehdä?

Tarkista virtalähde ja sulake. Jos ongelma jatkuu, ota yhteys tekniseen tukeen.

Mikä on suositeltu turvakorkeus?

Pienin etäisyys liesituulettimen ja keittotason välillä on 65 cm sähköliesille ja 75 cm kaasuliesille.

Kuinka vaihtaa poistotila kiertoilmaan?

Asenna mukana tuleva tai valinnainen hiilisuodatin ja seuraa ohjeita ulkoilman poistoaukon sulkemiseksi.

Mistä löydän varaosat?

Osat kuten suodattimet, lamput ja moottorit ovat saatavilla Rangemasterin huollosta tai erikoistuneilta verkkosivustoilta.

KÄYTTÖOHJE LEIHDC60SC RANGEMASTER

⚠️Nämä käyttöohjeet koskevat useita tuuletintyyppejä. On mahdollista, että teksti käsittelee yksityiskohtia, jotka eivät kuulu valitsemaanne tuulettimeen.

ASENNUS

• Valmistaja ei vastaa virheellisestä tai huolimattomasta asennuksesta aiheutuvista vahingoista
• Pienin sallittu turvaetäisyys liesitason ja liesikuvun välillä on 650 mm (jotkut mallit voidaan asentaa alemmas, katso mittoja ja asennusta koskevia kappaleita).
• Tarkista, että käytettävän sähköverkon jännite vastaa liesikuvun sisäpuolella olevaan arvokilpeen merkittyä jännitettä.
• Kytke laite vain maadoitettuun pistorasiaan.
• Yhdistä liesituuletin hormiin putkella, jonka halkaisija on vähintään 120 mm. Hormiin menevän putken on oltava mahdollisimman lyhyt.
• Älä yhdistä liesituuletinta savuhorniin (lämmityskattilat, tulisijat, jne.).
• Mikäli liesituuletinta käytetään muiden kuin sähkölaitteiden (esim. kaasuhella) yhteydessä, on huolehdittava työskentelytilan riittävästä tuuletuksesta, etteivät poistettavat kaasut pääse virtaamaan takaisin työskentelytilaan. Keittiössä on oltava ilmanvaihtoaukko puhdasta tuloilmaa varten. Käyttö tapahtuu oikein ja vaaratta kun tilan enimmäispaine ei ylitta arvoa 0,04 mBar.
• Jos virtajohto vahingoittuu, sen saa vaihtaa vain valmistaja tai tekninen huoltopalvelu, näin vältetään kaikki riskit.
• Jos kaasukäyttöisen keittolaitteen asennusohjeet määräävät, että etäisyyden on oltava yllä mainittua suurempi, ohjeita on noudatettava. Kaikkia ilmanpoistoa koskevia määräyksiä on noudatettava.

KÄYTTÖ

• Liesituuletin on tarkoitettu vain kotitalouskäyttöön.
• Älä koskaan käytä liesituuletinta muuhun tarkoitukseen kuin, mihin se on suunniteltu.
• Älä koskaan jätä avotulta liesituulettimen alle liesituulettimen ollessa käynnissä.
• Säädä liekin teho siten, että liekki kohdistuu vain astian pohjaan eikä sen reunoille.
• Syviä paistinpannuja on paiston aikana koko ajan pidettävä silmällä, sillä ylikuumentunut öljy voi leimahtaa tuleen.
• Lapset tai henkilöt, joita ei ole opastettu laitteen oikeaan käyttöön, eivät saa käyttää liesituuletinta.
• Liesikuvun alla ei saa valmistaa liekitettäviä ruokia: tulipalon vaara
• Laitetta eivät saa käyttää henkilöt (lapset mukaan lukien), joiden psyykkinen, aistien tai mielen terveys on heikentynyt, tai henkilöt, joilla ei ole tarpeellista kokemusta tai taitoa, ellei heidän turvallisuudestaan vastaa- va henkilö ole valmentanut heitä laitteen käyttöön tai valvo sitä.
• Valvo, etteivät lapset pääse leikkimään laitteella.
• "HUOMIO: Kosketettavissa olevat osat voivat tulla hyvin kuumiksi jos niitä käytetään keittolaitteiden kanssa."

HUOLTO

• Sulje laite tai irrota sen pistoke pistorasiasta ennen hoitoa.
• Puhdista ja/tai vaihda suodattimet annetun ajan kuluttua (Tulipalovaara).
• Puhdista liesituuletin kostealla kankaalla ja miedolla, nestemäisellä pesuaineella.

Symboli , joka on merkitty tuotteeseen tai sen pakkaukseen, osoittaa, että tätä tuotetta ei saa käsitellä talousjätteenä. Tuote on sen sijaan luovutettava sopivaan sähkö- ja elektroniikkalaitteiden kierrätyksestä huolehtivaan keräyspisteeseen. Tämän tuotteen asianmukaisen hävittämis- sen varmistamisella autetaan estämään sen mahdolliset ympäristöön ja terveyteen kohdistuvat haittavaikutukset, joita voi aiheutua muussa tapauksessa tämän tuotteen epäasianmukaisesta jätekäsittelystä. Tarkempia tietoja tämän tuotteen kierrättämisestä saa paikallisesta kunnantoi-mistosta, talousjätehuoltopalvelusta tai liikkeestä, josta tuote on ostettu.

Viite	Lkm	Tuotteen	osat
1	1	Liesituulettimen runko, johon kuuluu: Kytkimet, valo, suodattimet, moottori
2	1	Teleskooppihormi, jossa on:
2.1	1	Ylähormi
2.2	1	Alahormi
9	1	Sovituslaippa ø 150-120 mm
10	1	Suurennusrengas ø 120-125 mm
15	1	Ilman ulostuloliitos
Viite	Lkm	Asennuksen	osat
7.2.1	2	Ylähormin	kiinnitystuet
11	6	Ruuvitulpat
12a	6	Ruuvit 4,2 x 44,4
12c	6	Ruuvit 2,9 x 9,5
16	2	Ruuvit M5 x 16 (Lisävaruste)
17	1	Kauhatelineen tanko (Lisävaruste)
18	2	Kauhatelineen tulpat (Lisävaruste)
	Lkm	Asiakirjat
	1	Käyttöohjeet

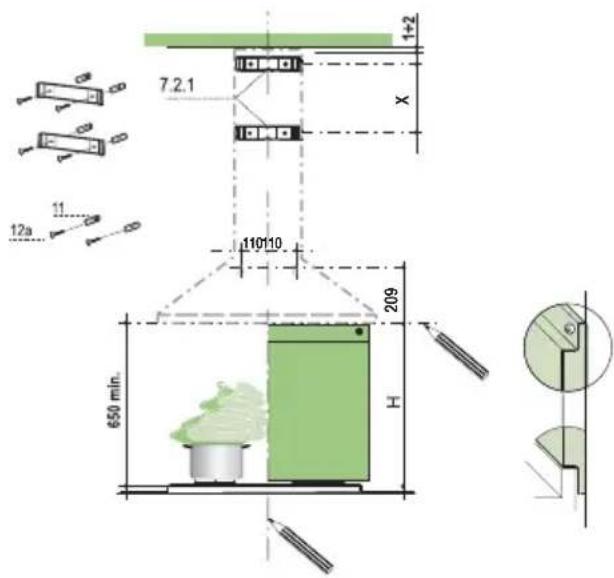

Seinän poraus ja tukien kiinnittäminen

Merkitse seinälle:

• pystysuora viiva kattoon tai ylärajaan saakka liesituulettimen asennusalueen keskikohdalle,
• vaakasuora viiva: vähintään 650 mm keittotason yläpuolelle, jos asennus tehdään ilman taustaa, mittaan H (H = taustan näkyvissä oleva osa) taustan kanssa asentamista varten.
• Aseta tuki 7.2.1 kuten kuvassa 1-2 mm katosta tai ylärajasta niin että sen keskikohta (kolot) on pystysuoran viitelinjan kohdalla.
• Merkitse tuen reikien keskipisteet.
• Aseta tuki 7.2.1 kuten kuvassa X mm ensimmäisen tuen alapuolelle (X = toimitetun ylähormin korkeus), niin että sen keskikohta (kolot) on pystysuoran viitelinjan kohdalla.
• Merkitse tuen reikien keskipisteet.
• Merkitse viitepiste 110 mm pystysuorasta viitelinjasta ja 209 mm vaakasuoran viitelinjan yläpuolelle.
  • Toista toimenpide toiselle puolelle.
• Poraa merkittyihin kohtiin reiät ø 8 mm.
  • Laita reikiin tulpat 11.
• Kiinnitä tuet toimitetuilla ruuveilla 12a (4,2 x 44,4).
• Ruuvaa 2 toimitettua ruuvia 12a (4,2 x 44,4) liesituulettimen rungon kiinnitysreikiin. Jätä seinän ja ruuvin kannan väliin 5-6 mm.

TAUSTA (VALINNAINEN)

Tausta asennetaan ennen liesituulettimen rungon asentamista ja, jos se halutaan kiinnittää seinään sekä ylhäältä että alhaalta, se on asennettava oikealle korkeudelle ennen alatukien asentamista. Koska toimen-pide on monimutkainen, sen saa suorittaa ainoastaan keittiön asentaja tai pätevä henkilökunta, joka tuntee kaikkien kalusteiden lopulliset mitat.

Jos kiinnitys tehdään vain ylhäältä, toimi seuraavalla tavalla:

• Aseta tausta alatuen päälle työntäen alareuna ylätason ja seinän väliin, kohdista pystysuoraan viitelin- jaan.
• Merkitse yläreunan kahden reiän keskipisteet.
• Poraa merkittyihin kohtiin reiät ø 8 mm.
  • Laita reikiin tulpat 11.
• Kiinnitä tuet toimitetuilla ruuveilla 12a (4,2 x 44,4).
• Kiinnitä tausta, jos se asennetaan, toimitetuilla ruuveilla 12a (4,2 x 44,4).

1

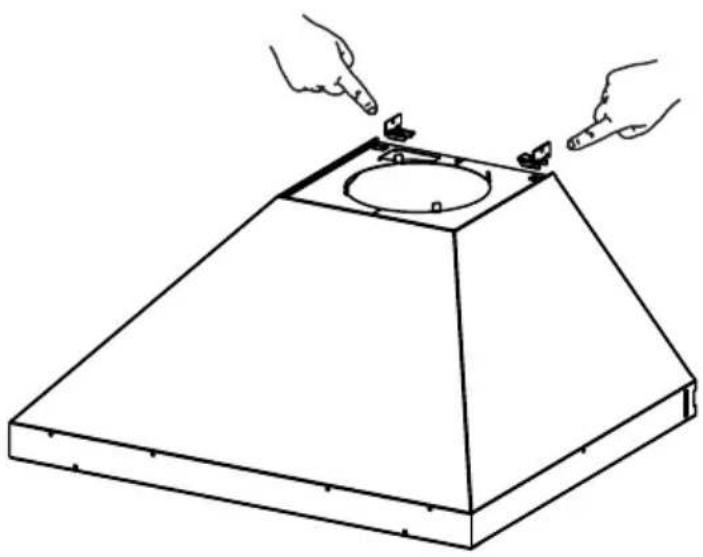

2
3
4
5

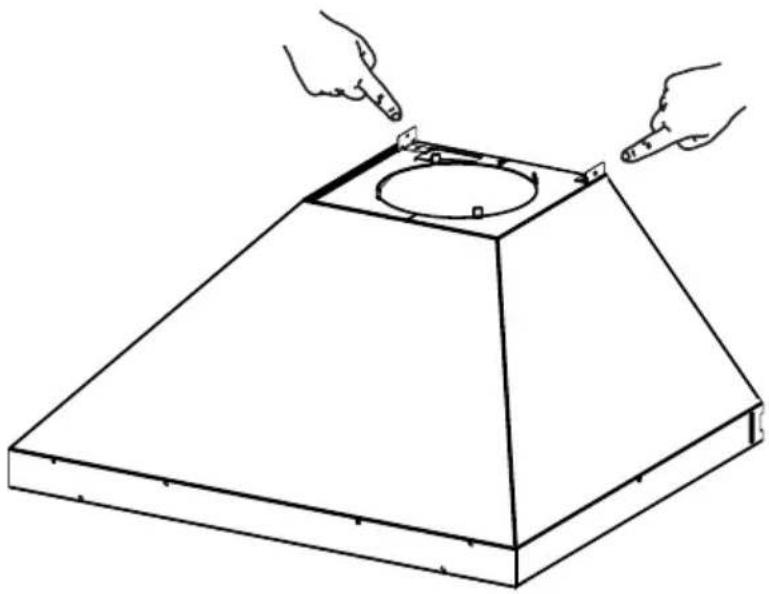

Liesituulettimen rungon kokoaminen

• Kiinnitä runko ruuveihin 12a.
• Kiristä tukiruuvit 12a.

Imuversioasennuksessa liesituuletin liitetään ulostuloputkeen putkella tai letkulla, ø 150 tai 125 mm, jonka valitsee asentaja.

• Putken ø 125 mm liittämistä varten liesituulettimen rungon ulostuloaukkoon on asetettava kavennuslaippa 9 ja laippaan suurennusrengas 10a ø 120-125.
• Kiinnitä putki sopivilla kiinnittimillä. Materiaali ei kuulu toimitukseen.
• Poista mahdolliset aktiivihilihajusuodattimet.

ILMAN ULOSTULO KIERTOILMAVERSIOSSA

• Asenna poistoilman liitoskappale 15 tuulettimen ilman ulostuloaukkoon.
• Varmista, että aktiivihilisuodatin on paikallaan.

SÄHKÖLIITÄNTÄ

• Liitä liesituuletin sähköverkkoon turvakytkimen kautta, jonka kontaktien väli on ainakin 3 mm.
• Poista rasvasuodattimet (katso kappaletta “Huolto”) ja varmista, että virtajohdon liitin on kunnolla kiinni imulaitteessa

Kauhatelineen tangon asennus

• Aseta kauhatelineen tanko liesituulettimen etuosaan.
• Kiinnitä kauhatelineen tanko liesituulettimeen ruuveilla 16.
  • Laita paikoilleen tulpat 18.

Hormin kokoaminen

Ylempi hormi

• Levitä sivuosia hieman, kiinnitä ne kannattimien 7.2.1 taakse ja työnnä ne kiinni.
• Kiinnitä hormi sivuilta kannattimiin neljällä toimitetulla 12c ruuvilla (2,9 x 9,5).

Alempi hormi

• Levitä hormin sivuosia hieman, kiinnitä ne ylemmän hormin ja seinän väliin ja työnnä ne kiinni.
• Kiinnitä alaosa sivuilta runkoon kahdella toimitetulla 12c ruuvilla (2,9 x 9,5).

L Valot Sytyttää ja sammuttaa valaistuksen

M Moottori Sytyttää ja sammuttaa imumoottorin.

V Nopeus Määrää käyttönopeuden:

1. Alin nopeus, soveltuu hiljaisesti toimivaan jatkuvaan ilmanvaihtoon silloin kun käryä on vähän.

2. Keskitason nopeus, soveltuu käsitellyn ilman määrän ja melutason erinomaisen suhteen ansiosta useimpiin käyttöolosuhteisiin.

3.Korkein nopeus, sopii suuren ruoanlaitosta syntyvän käryn määrän pois-tamiseen, myös pitempiaikaiseen käyttöön.

Rasvasuodattimet

ITSEKANNATTAVIEN METALLISTEN RASVASUODATTIMIEN PUHDISTUS

• Voidaan pestä myös astianpesukoneessa. Pesu on tarpeen noin 2 kuukauden käytön jälkeen tai useammin, jos laitetta käytetään paljon.
• Irrota suodattimet yksi kerrallaan työntämällä niitä taaksepäin ja vetämällä samalla alaspäin.
• Pese suodattimet. Vältä niiden taivuttamista. Anna suodattimien kuivua ennen niiden paikalleen asettamista.
• Asenna ne paikalleen ja pidä kahva näkyvissä ulkopuolella.

Ne voidaan pestä astianpesukoneessa. Ne on pestävä vähintään aina 2 kuukauden käytön jälkeen tai useammin, jos niitä käytetään paljon.

• Irrota suodattimet yksi kerrallaan tukien niitä kädellä samalla kun avaat turvakiinnikkeet (vedä ja käännä).
• Pese suodattimet, mutta varo, ettet taita niitä. Anna niiden kui-vua ennen kuin laitat ne takaisin paikoilleen.
• Asenna ne paikoilleen ja kiinnitä ne turvakiinnikkeillä (vedä ja käännä).

Aktiivihilisuodatin (Kiertoilmaversio)

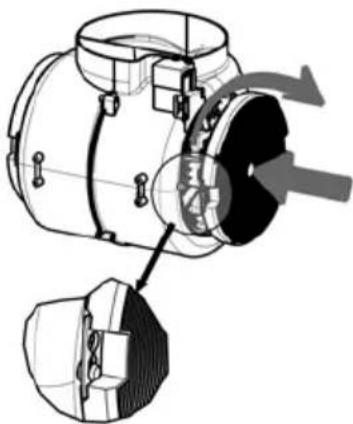

AKTIIVIHIILISUODATTIMEN VAIHTO

• Aktiivihilisuodatinta ei voi pestä. Se vaihdetaan neljän kuukauden väliajoin tai useimmin, mikäli tuulettimen käyttö on erityisen runsasta.
• Poista metalliset rasvasuodattimet.
• Poista keittiöhajujen kyllästämä aktiivihilisuodatin vetämällä sen hakasista.
  • Aseta uusi suodatin paikalleen.
• Aseta metalliset rasvasuodattimet uudelleen paikoilleen.

- Irrota metalliset rasvasuodattimet.

- Ruuvaa lamput irti ja vaihda ne uusiin samanlaisiin lamppuihin.

• Laita metalliset rasvasuodattimet paikoilleen.

- Irrota kaksi ruuvia, jotka pitävät kiinni valon tukea ja poista tuki liesituulettimesta.

- Ota lamppu irti tuesta.

- Vaihda lamppu uuteen samanlaiseen lamppuun. Varmista, että koskettimet ovat kunnolla kiinni tuessa.

- Laita tuki paikalleen ja kiinnitä se kahdella ruuvilla.
