LEIHDC60SC - Hotte RANGEMASTER - Notice d'utilisation et mode d'emploi gratuit

Marque	Rangemaster
Modèle	LEIHDC60SC
Type de produit	Hotte de cuisine
Largeur	60 cm
Profondeur	50 cm
Hauteur (min-max)	60-110 cm
Poids	12 kg
Alimentation	230 V / 50 Hz
Puissance moteur	150 W
Débit d'air max	650 m³/h
Niveau sonore max	65 dB(A)
Vitesses disponibles	3 vitesses + intensif
Type d'éclairage	LED (2x 3 W)
Type de filtre	Filtre à graisse aluminium lavable
Filtre à charbon (option)	Oui, rechargeable
Mode d'évacuation	Évacuation extérieure ou recyclage
Installation	Fixation murale ou sous meuble
Classe énergétique	A+
Entretien	Filtres lavables au lave-vaisselle
Pièces détachées disponibles	Filtres, ampoules, moteur

FOIRE AUX QUESTIONS - LEIHDC60SC RANGEMASTER

Comment installer la hotte LEIHDC60SC ?

L'installation se fait au mur ou sous un meuble. Assurez-vous d'avoir un conduit d'évacuation ou prévoyez un recyclage avec filtre à charbon. Respectez les distances de sécurité (min 65 cm au-dessus d'une cuisson électrique, 75 cm pour gaz).

Comment nettoyer les filtres à graisse ?

Les filtres à graisse en aluminium se nettoient au lave-vaisselle ou à la main avec de l'eau chaude savonneuse. Laissez-les sécher complètement avant de les remettre.

Quand faut-il remplacer le filtre à charbon ?

Le filtre à charbon doit être remplacé tous les 3 à 6 mois selon l'utilisation. Il n'est pas lavable.

La hotte fait beaucoup de bruit, est-ce normal ?

Le niveau sonore varie entre 55 et 65 dB selon la vitesse. Si le bruit est anormal, vérifiez que les filtres sont propres et que rien n'obstrue le conduit.

Puis-je utiliser la hotte sans évacuation extérieure ?

Oui, en mode recyclage avec un filtre à charbon. Dans ce cas, l'air est filtré puis renvoyé dans la pièce.

Comment remplacer les ampoules LED ?

Les ampoules LED sont intégrées. Pour les remplacer, contactez le service après-vente ou un professionnel agréé.

La hotte ne s'allume pas, que faire ?

Vérifiez l'alimentation électrique et le fusible. Si le problème persiste, contactez le service technique.

Quelle est la hauteur de sécurité recommandée ?

La distance minimale entre la hotte et la table de cuisson est de 65 cm pour l'électrique et 75 cm pour le gaz.

Comment changer le mode d'évacuation en recyclage ?

Installez le filtre à charbon fourni ou en option, puis suivez les instructions pour obstruer la sortie d'air extérieure.

Où puis-je trouver les pièces détachées ?

Les pièces comme les filtres, ampoules et moteurs sont disponibles auprès du service après-vente Rangemaster ou sur des sites spécialisés.

MODE D'EMPLOI LEIHDC60SC RANGEMASTER

Manuel d'Instructions

Bedienungsanleitung

Gebruiksaanwijzing

12a 6 Viti 4,2 x 44,4

12c 6 Viti 2,9 x 9,5

⚠️ La présente notice d'emploi vaut pour plusieurs versions de l'appareil. Elle peut contenir des descriptions d'accessoires ne figurant pas dans votre appareil.

INSTALLATION

• Le fabricant décline toute responsabilité en cas de dommage dû à une installation non correcte ou non conforme aux règles de l'art.
• La distance minimale de sécurité entre le plan de cuisson et la hotte doit être de 650 mm au moins (certains modèles peuvent être installés à une hauteur inférieure : se reporter aux paragraphes « Encombrement » et « Installation »).
• Vérifier que la tension du secteur correspond à la valeur qui figure sur la plaquette apposée à l'intérieur de la hotte.
• Pour les Appareils appartenant à la lère Classe, veiller à ce que la mise à la terre de l'installation électrique domestique ait été effectuée conformément aux normes en vigueur.
• Connecter la hotte à la sortie d'air aspiré à l'aide d'une tuyauterie d'un diamètre égal ou supérieur à 120 mm. Le parcours de la tuyauterie doit être le plus court possible.
• Ne pas connecter la hotte à des conduites d'évacuation de fumées issues d'une combustion tel que (Chaudière, cheminée, etc...).
• Si vous utilisez des appareils qui ne fonctionnent pas à l'électricité dans la pièce ou est installée la hotte (par exemple: des appareils fonctionnant au gaz), vous devez prévoir une aération suffisante du milieu. Si la cuisine en est dépourvue, pratiquez une ouverture qui communique avec l'extérieur pour garantir l'infiltration de l'air pur. Pour un emploi correct et sans risque, la dépression maximum dans la pièce ne doit pas dépasser 0,04 mbar.
• En cas d'endommagement du cordon d'alimentation, faites-le remplacer par le constructeur ou par le service après-vente, afin de prévenir tout risque.
• Si les instructions de montage pour la plaque de cuisson au gaz spécifient une plus grande distance indiquée ci-dessus, cela doit être pris en compte. Règlement concernant l'évacuation d'air doivent être remplies..

UTILISATION

• La hotte a été conçue exclusivement pour l'usage domestique, dans le but d'éliminer les odeurs de la cuisine.
• Ne jamais utiliser abusivement la hotte.
• Ne pas laisser les flammes libres à forte intensité quand la hotte est en service.
• Toujours régler les flammes de manière à éviter toute sortie latérale de ces dernières par rapport au fond des marmites.
• Contrôler les friteuses lors de l'utilisation car l'huile surchauffée pourrait s'enflammer.
• Ne pas préparer d'aliments flambés sous la hotte de cuisine : risque d'incendie
• Cet appareil ne doit pas être utilisé par des personnes (y compris les enfants) ayant des capacités psychiques, sensorielles ou mentales réduites, ni par des personnes n'ayant pas l'expérience et la connaissance de ce type d'appareils, à moins d'être sous le contrôle et la formation de personnes responsables de leur sécurité.
• Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.
• « ATTENTION : Les parties accessibles peuvent devenir très chaudes si utilisées avec des appareils de cuisson. »

ENTRETIEN

• Avant de procéder à toute opération d'entretien, débrancher la hotte en retirant la fiche ou en actionnant l'interrupteur général.
• Effectuer un entretien scrupuleux et en temps dû des Filtres, à la cadence conseillée (Risque d'incendie).
• Pour le nettoyage des surfaces de la hotte, il suffit d'utiliser un chiffon humide et détersif liquide neutre.

Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit plutôt être remis au point de ramassage concerné, se chargeant du recyclage du matériel électrique et électronique. En vous assurant que ce produit est éliminé correctement, vous favorisez la prévention des conséquences négatives pour l'environnement et la santé humaine qui, sinon, seraient le résultat d'un traitement inapproprié des déchets de ce produit. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec le bureau municipal de votre région, votre service d'élimination des déchets ménagers ou le magasin où vous avez acheté le produit.

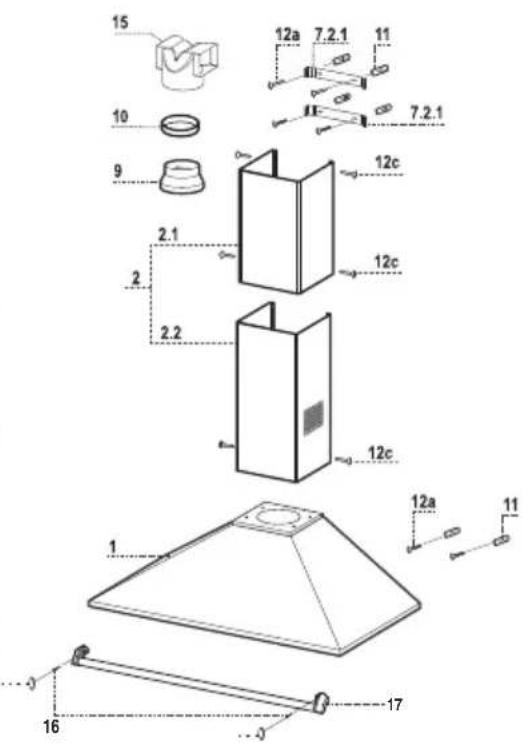

Réf. Q.té Composants de Produit

1 1 Corps Hotte équipé de: Commandes, Lumière, Groupe Ventilateur, Filtres

2 1 Cheminée Télescopique formée par :

2.1 1 Cheminée Supérieure

2.2 1 Cheminée Inférieure

9 1 Flasque de Réduction ø 150-120 mm

10 1 Anneau de raccord ∅ 120 - 125 mm

15 1 Raccord Sortie Air

Réf. Q.té Composants pour l'installation

7.2.1 2 Brides Fixation Cheminée Supérieure

11 6 Chevilles

12a 6 Vis 4,2 x 44,4

12c 6 Vis 2,9 x 9,5

16 2 Vis M5 x16 (Si fourni)

17 1 Barre à louches (Si fourni)

18 2 Bouchons pour barre à louches (Si fourni)

Q. té Documentation 1 Manuel d'instructions

Perçage Paroi et Fixation Brides

Tracer sur la paroi:

• une ligne verticale allant jusqu'au plafond ou à la limite supérieure, au centre de la zone prévue pour le montage de la hotte.
• une ligne horizontale à 650 mm min. au-dessus du plan de cuisson pour installation sans embases: à la cote H (H = hauteur de la partie en vue de l'embase), en cas d'installation avec embase.
• Poser comme indiqué une bride 7.2.1 sur la paroi à 1-2 mm du plafond ou de la limite supérieure, en alignant son centre (découpes) sur la ligne verticale de repère.
• Marquer les centres des trous rainurés de la bride.
• Poser comme indiqué la bride 7.2.1 à X mm sous la première bride (X = hauteur cheminée supérieure fournie), en alignant son centre (découpes) sur la ligne verticale de repère.
• Marquer les centres des trous rainurés de la bride.
• Marquer comme indiqué, un point de référence à 110 mm de la ligne verticale de repère et 209 au dessous de la ligne horizontale de référence.
• Répéter cette opération sur le côté opposé.
• Percer de 8 mm tous les points marqués.
• Insérer les chevilles 11 dans les trous.
• Fixer les brides en utilisant les vis 12a (4,2 x 44,4) fournies.
• Visser les 2 vis 12a (4,2 x 44,4) fournies dans les trous de fixation du corps hotte, en laissant un espace de 5-6 mm entre le mur et la tête de la vis.

L'embase doit être montée avant d'installer le corps de la hotte et si l'on souhaite la fixer au mur par le haut ou par le base, il est nécessaire de la monter à la juste hauteur avant de monter les bases. Comme il s'agit d'une opération complexe, elle doit être confiée à l'installateur de la cuisine ou à un personnel compétent ayant pris connaissance de toutes les dimensions finales des meubles.

En se limitant à la fixation supérieure, procéder comme suit:

• Faire reposer l'embase sur la base en insérant l'intercalaire inférieur entre le plan supérieur et la paroi, en le centrant par rapport à la ligne verticale de repère.
• Marquer les centres des deux trous de l'intercalaire supérieur.
• Percer de 8 mm tous les points marqués.
• Insérer les chevilles 11 dans les trous.
• Fixer les brides en utilisant les vis 12a (4,2 x 44,4) fournies.
• Si présente, fixer l'embase, en utilisant les vis 12a (4,2 x 44,4) fournies.

1
2
3
4
5

• Accrocher le corps hotte aux vis 12a prévues à cet effet.
• Serrer définitivement les vis 12a de support.

Connexions

SORTIE DE L'AIR EN VERSION EVACUATION

Pour l'installation dans la Version Aspirante, connecter la hotte au tuyau d'évacuation, au moyen d'un tuyau rigide ou flexible de ø 150 ou 125 mm, que l'installateur pourra choisir à son propre gré.

• Pour raccord de 125 mm, insérer la bride de réduction 9 sur la sortie du corps de hotte et l'anneau d'agrandissement 10a de 120-125 mm sur la bride.
• Fixer le tuyau à l'aide du collet serre-tuyaux. Le matériel nécessaire n'est pas fourni avec l'appareil.
• Retirer les filtres anti-odeur au charbon actif, s'ils sont montés.

SORTIE AIR VERSION FILTRANTE

• Appliquer par pression le raccord sortie air 15 sur la sortie du corps de la hotte.
• S'assurer de la présence des filtres anti-odeur au charbon actif.

BRANCHEMENT ELECTRIQUE

• Brancher la hotte sur le secteur en interposant un interrupteur bipolaire avec ouverture des contacts d'au moins 3 mm.
• Enlever les filtres à graisse (voir § "Entretien") et s'assurer que le connecteur du câble d'alimentation soit bien branché dans la prise du diffuseur.

Montage barre à louches

• Positionner la barre à louches sur la partie avant de la hotte.
• Fixer avec les vis 16 la barre à louches à la hotte.
• Insérer les bouchons 18.

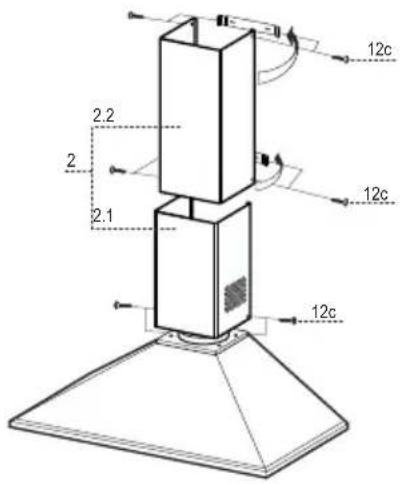

Montage Cheminée

Cheminée supérieure

• Elargir légèrement les deux bords latériaux, et les accrocher derrières les brides 7.2.1; refermer jusqu'à la butée.
• Fixer latéralement aux brides à l'aide des 4 vis 12c fournies.

Cheminée inférieure

• Elargir légèrement les deux bords latériaux de la Cheminée et les accrocher entre la Cheminée supérieure et la paroi; refermer jusqu'à la butée.
• Fixer latéralement la partie inférieure au corps hotte, à l'aide des deux 2 vis 12c fournies.

L Lumières Allume et éteint l'éclairage.

M Moteur Allume et éteint le moteur aspiration

V Vitesses Détermine les vitesses d'exploitation ainsi subdivisées:

1. Vitesse minimale, pour un rechange d'air permanent particulièrement silencieux en cas de faibles vapeurs de cuisson.

2. Vitesse moyenne pour la plupart des conditions d'utilisation, étant donné le rapport optimal entre débit d'air traité et niveau sonore.

3. Vitesse maximum, pour faire face aux émissions maximum de vapeur de cuisson, même pendant des temps prolongés.

Filtres anti-graisse

NETTOYAGE FILTRES ANTI-GRAISSE METALLIQUES AUTOPORTEURS

• Lavables au lave-vaisselle, ils doivent être lavés environ tous les 2 mois d'emploi ou plus fréquemment en cas d'emploi particulièrement intense.
• Retirer les filtres l'un après l'autre, en les poussant vers la partie arrière du groupe et en tirant simultanément vers le bas.
• Laver les filtres en évitant de les plier et les laisser sécher avant de les remonter.
• Remonter les filtres en veillant à ce que la poignée reste vers la partie visible externe

Filtres anti-graisse

NETTOYAGE FILTRES ANTI-GRAISSE METALLIQUES

Ils peuvent être lavés au lave-vaisselle environ tous les 2 mois d'emploi ou plus fréquemment en cas d'emploi particulièrement intense.

• Décrocher les filtres l'un après l'autre, en les soutenant d'une main et en intervenant sur les pommeaux de sécurité spécialement prévus (tirer et tourner).
• Laver les filtres en évitant de les plier et les laisser sécher avant de les remonter.
• Remonter les filtres en les fixant à l'aide des pommeaux de sécurité spécialement prévus (tirer et tourner).

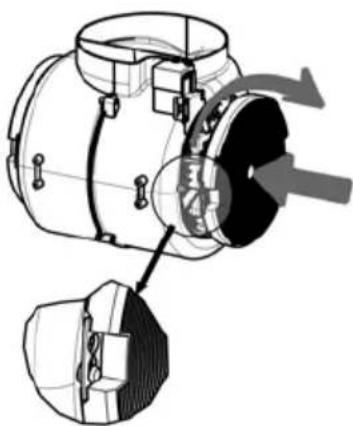

• Ni lavable, ni régénérable, le remplacer au moins tous les 4 mois d'emploi ou plus fréquemment en cas d'emploi particulièrement intense.
• Retirer les filtres anti-graisse métalliques.
• Retirer le filtre anti-odeur au charbon actif colmaté, en agissant sur les crochets prévus à cet effet.
• Monter le nouveau filtre anti-odeur au charbon actif.
• Remonter les filtres anti-graisse métalliques.

Lampe halogène de 28 W.

• Retirer les filtres anti-graisse métalliques.
• Dévisser les lampes et les remplacer par de nouvelles avec les mêmes caractéristiques.
• Remonter les filtres anti-graisse métalliques.

Lampe halogène de 20 W.

• Retirer les 2 Vis qui fixent le Support éclairage et ôter ce dernier de la Hotte.
  • Extraire la Lampe du Support.
• Remplacer par une nouvelle lampe possédant les mêmes caractéristiques, en veillant à ce que les deux fiches soient correctement insérées dans le logement de la Douille.
• Remonter le Support en le fixant à l'aide des deux Vis précédemment retirées.
