LEIHDC60SC - Afzuigkap RANGEMASTER - Gratis gebruiksaanwijzing en handleiding

Merk	Rangemaster
Model	LEIHDC60SC
Producttype	Afzuigkap
Breedte	60 cm
Diepte	50 cm
Hoogte (min-max)	60-110 cm
Gewicht	12 kg
Voeding	230 V / 50 Hz
Motorvermogen	150 W
Max. luchtdebiet	650 m³/h
Max. geluidsniveau	65 dB(A)
Beschikbare snelheden	3 snelheden + intensief
Verlichtingstype	LED (2x 3 W)
Filtertype	Wasbaar aluminium vetfilter
Koolstoffilter (optioneel)	Ja, vervangbaar
Afvoermodus	Buitenafvoer of recirculatie
Installatie	Wandmontage of onderkastmontage
Energieklasse	A+
Onderhoud	Filters vaatwasmachinebestendig
Reserveonderdelen beschikbaar	Filters, lampen, motor

Veelgestelde vragen - LEIHDC60SC RANGEMASTER

Hoe installeer ik de afzuigkap LEIHDC60SC?

De installatie gebeurt aan de muur of onder een kast. Zorg voor een afvoerkanaal of voorzie recirculatie met een koolstoffilter. Houd de veiligheidsafstanden aan (min. 65 cm boven elektrische kookplaat, 75 cm voor gas).

Hoe maak ik de vetfilters schoon?

De aluminium vetfilters kunnen in de vaatwasser of met de hand in warm zeepwater worden gereinigd. Laat ze volledig drogen voordat u ze terugplaatst.

Wanneer moet ik het koolstoffilter vervangen?

Het koolstoffilter moet elke 3 tot 6 maanden worden vervangen, afhankelijk van het gebruik. Het is niet wasbaar.

De afzuigkap maakt veel geluid, is dat normaal?

Het geluidsniveau varieert tussen 55 en 65 dB, afhankelijk van de snelheid. Als het geluid abnormaal is, controleer dan of de filters schoon zijn en of er niets het kanaal blokkeert.

Kan ik de afzuigkap gebruiken zonder buitenafvoer?

Ja, in recirculatiemodus met een koolstoffilter. In dat geval wordt de lucht gefilterd en terug de kamer in geblazen.

Hoe vervang ik de LED-lampen?

De LED-lampen zijn ingebouwd. Neem contact op met de klantenservice of een erkende professional om ze te vervangen.

De afzuigkap gaat niet aan, wat moet ik doen?

Controleer de stroomtoevoer en de zekering. Als het probleem aanhoudt, neem dan contact op met de technische dienst.

Wat is de aanbevolen veiligheidshoogte?

De minimale afstand tussen de afzuigkap en de kookplaat is 65 cm voor elektrisch en 75 cm voor gas.

Hoe verander ik de afvoermodus naar recirculatie?

Installeer het meegeleverde of optionele koolstoffilter en volg de instructies om de buitenluchtuitlaat af te sluiten.

Waar kan ik reserveonderdelen vinden?

Onderdelen zoals filters, lampen en motor zijn verkrijgbaar via de klantenservice van Rangemaster of op gespecialiseerde websites.

GEBRUIKSAANWIJZING LEIHDC60SC RANGEMASTER

Deze gebruiksaanwijzing geldt voor verschillende uitvoeringen van het apparaat. Het is mogelijk dat er een aantal kenmerken worden beschreven die niet van toepassing zijn op uw apparaat.

INSTALLATIE

• De fabrikant aanvaardt geen enkele aansprakelijkheid voor schade die voortkomt uit onjuiste of niet overeenkomstig de regels der kunst uitgevoerde installaties.

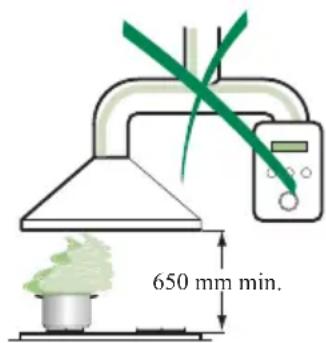

• De minimale veiligheidsafstand tussen de kookplaat en de wasemkap bedraagt 650 mm (sommige modellen kunnen lager worden geïnstalleerd, raadpleeg de paragrafen afmetingen en installatie).
• Controleer of de netspanning correspondeert met de spanning die aangegeven is op het plaatje aan de binnenkant van de wasemkap.
• Voor apparaten van klasse I dient u zich ervan te verzekeren dat het elektriciteitsnet in uw huis over een goede aarding beschikt.
• Verbind de wasemkap met de luchtuitlaat door middel van een leiding met een diameter van 120 mm of groter. De leiding moet een zo kort mogelijke route afleggen.
• Sluit de wasemkap niet aan op afvoerpijpen van rook die geproduceerd is door verbranding (verwarmingsketels, open haarden etc.).
• Als er in het vertrek zowel de wasemkap als apparaten die niet op elektriciteit werken (bijvoorbeeld gasapparaten) worden gebruikt, moet ervoor worden gezorgd dat het vertrek voldoende geventileerd wordt. Indien de keuken geen gat in de buitenmuur heeft om de aanvoer van schone lucht te garanderen, dient dit gemaakt te worden. Een juist gebruik zonder gevaren wordt verkregen wanneer de maximale onderdruk in het vertrek niet hoger is dan 0,04 mbar.
• Om elk risico te voorkomen moet een beschadigde voedingskabel door de fabrikant of door de technische servicedienst worden vervangen.
• Als de instructies voor installaties voor de gaskooktoestel een grotere afstand boven aangegeven, moet rekening worden gehouden. Alle voorschriften betreffende de afvoer van lucht moeten in acht worden genomen.

GEBRUIK

• De wasemkap is uitsluitend ontworpen voor huishoudelijk gebruik, voor het elimineren van kookgeuren. Gebruik de kap nooit op oneigenlijke wijze.
• Laat geen hoog brandende branders onbedekt onder de wasemkap terwijl deze in werking is.
• Regel de vlammen altijd zo dat ze niet langs de pannen omhoogkomen.
• Controleer frituurpannen tijdens het gebruik: de oververhitte olie zou vlam kunnen vatten.
• Er mag niet onder de afzuigkap geflambeerd worden; brandgevaar
• Dit apparaat mag niet worden gebruikt door personen (inclusief kinderen) met beperkte psychische, sensorische en geestelijke vermogens, of door personen zonder ervaring en kennis, tenzij ze onder toezicht staan of worden geïnstrueerd over het gebruik van het apparaat door personen die verantwoordelijk zijn voor hun veiligheid.
• Kinderen moeten worden gecontroleerd om er zeker van te zijn dat ze niet met het apparaat spelen.
• LET OP: de toegankelijke onderdelen kunnen erg warm worden als ze met kookap paraten worden gebruikt."

ONDERHOUD

• Alvorens onderhoudswerkzaamheden uit te voeren, moet de wasemkap uitgeschakeld worden door de stekker uit het stopcontact te halen of de hoofdschakelaar om te zetten.
• Voer het onderhoud van de filters altijd tijdig en nauwgezet uit, volgens de aanbevolen intervallen (Brandgevaar).
• Om de oppervlakken van de kap schoon te maken is het voldoende een vochtige doek en een neutraal reinigingsmiddel te gebruiken.

Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld. Het moet echter naar een plaats worden gebracht waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de correcte manier wordt verwijderd, voorkomt u mogelijk voor mens en milieu negatieve gevolgen die zich zouden kunnen voordoen in geval van verkeerde afvalbehandeling. Voor meer details in verband met het recyclen van dit product, neemt u het best contact op met de gemeentelijke instanties, het bedrijf of de dienst belast met de verwijdering van huishoudafval of de winkel waar u het product hebt gekocht.

Ref.	Productonderdelen
1	1	Wasemkap compleet met: bedieningen, licht, ventilat-orgroep, filters
2	1	Telescopische schouw bestaande uit:
2.1	1	Bovenstuk
2.2	1	Onderstuk
9	1	Reductieflens ø 150-120 mm
10	1	Flens ø 125 mm
15	1	Verbindingsstuk luchtuitlaat
Ref.	Installatieonderdelen
7.2.1	2	Bevestigingsbeugels bovenstuk van de schouw
11	6	Pluggen
12a	6	Schroeven 4,2 x 44,4
12c	6	Schroeven 2,9 x 9,5
16	2	Schroeven M5 x16 (Optie)
17	1	Keukenrail (Optie)
18	2	Doppen voor keukenrail (Optie)
	Documentatie
	1	Gebruiksaanwijzing

Boren van gaten in de wand en bevestiging van de draagbeugels

Trek de volgende lijnen op de wand:

• een verticale lijn tot aan het plafond of tot aan de bovenlimiet, in het midden van de zone waar u de wa-semkap wilt installeren;
• een horizontale lijn op: min. 650 mm boven de kookplaat, voor installatie zonder muurplaat; op hoogte H (hoogte van het zichtbare gedeelte van de muurplaat), voor installatie met muurplaat
• Plaats, zoals aangegeven, de beugel 7.2.1 op 1-2 mm van het plafond of van de bovenlimiet, en lijn het midden ervan (inkepingen) uit op de verticale referentielijn.
• Teken de middelpunten van de gaten in de beugel af.
• Plaats, zoals aangegeven, de beugel 7.2.1 op X mm onder de eerste beugel (X = hoogte bijgeleverde bovenstuk van de schouw), en lijn het midden ervan (inkepingen) uit op de verticale referentielijn.
• Teken de middelpunten van de gaten in de beugel af.
• Teken, zoals aangegeven, een referentiepunt af op 110 mm van de verticale referentielijn en op 209 mm boven de horizontale referentielijn.
• Herhaal deze handeling aan de andere kant.
• Boor op de afgetekende punten gaten van 8 mm.
  • Schuif de pluggen 11 in de gaten.
• Bevestig de beugels met behulp van de bijgeleverde schroeven 12a (4,2 x 44,4).
• Schroef 2 van de bijgeleverde schroeven 12a (4,2 x 44,4) in de gaten voor bevestiging van de wasemkap en laat hierbij een ruimte van 5-6 de wand en de kop van de schroef.

De muurplaat moet gemonteerd worden voordat de wasemkap wordt gemonteerd en dient, als men de plaat zowel aan de bovenkant als aan de onderkant aan de wand wil bevestigen, op de juiste hoogte te worden aangebracht voordat de bases worden gemonteerd. Aangezien het hier een gecompliceerde operatie betreft, moeten deze werkzaamheden worden uitgevoerd door de installateur van de keuken, of door vakbewaam personeel dat alle uiteindelijke afmetingen van de meubels kent.

Voor bevestiging alleen aan de bovenkant, gaat u als volgt te werk:

• Plaats de plaat op de basis en schuif de onderste klep tussen het bovenvlak en de wand, en centreer de plaat op de verticale referentielijn.
• Teken de middelpunten van de twee gaten van de bovenklep af.
• Boor op de afgetekende punten gaten van 8 mm.
  • Schuif de pluggen 11 in de gaten.
• Bevestig de beugels met behulp van de bijgeleverde schroeven 12a (4,2 x 44,4).
• Bevestig, indien aanwezig, de muurplaat met behulp van de bijgeleverde schroeven 12a (4,2 x 44,4).

1
2
3
4
5

Montage van de Wasemkap

• Haak de wasemkap vast aan de schroeven 12a.
- De dragende schroeven 12a definitief aanhalen.

Voor de installatie van de Aanzuigende Uitvoering de Kap aansluiten op de uitgaande leiding met behulp van een onbuigzame of buigzame buis van ø150 of 125 mm, de keuze wordt overgelaten aan de installateur.

• Voor de aansluiting van ø125 mm, de reductieflens 9 op de uitgang van de behuizing van de kap schuiven en de vergrotingsring 10a ø120-125 mm op de flens.
• Maak de buis vast met geschikte slangbeugelstrips. Het benodigde materiaal is niet bijgeleverd.
• Verwijder eventuale actieve koolstof geurfilters.

LUCHTUITLAAT FILTERVERSIE

• Druk het luchtuitlaatverbindingstuk 15 met kracht op de luchtuitlaat van de wasemkap.
• Verzeker u ervan dat de geurfilters met actieve koolstof geïnstalleerd zijn.

• Sluit de wasemkap aan op de netspanning met een tweepolige schakelaar ertussen met een opening tussen de contacten van tenminste 3 mm.
• Verwijder de vetfilters (zie par. "Onderhoud") en verzeker u ervan dat de stekker van de voedingskabel goed in de contactdoos van de afzuigkap is gestoken.

• Zet de keukenrail op de voorkant van de afzuigkap.
• Bevestig de keukenrail met de schroeven 16 aan de afzuigkap.
• Plaats de doppen 18.

Montage van de schouw

Bovenstuk van de schouw

• De twee zijplaten enigszins openen, ze vasthaken achter de beugels 7.2.1 en ze weer zo ver mogelijk sluiten.
• Aan de zijkant aan de beugel bevestigen met de 4 bijgeleverde schroeven 12c.

Onderstuk van de schouw

• De twee zijplaten van de schouw enigszins openen, ze vasthaken tussen het bovenstuk van de schouw en de wand en ze weer zo ver mogelijk sluiten.
• Bevestig het onderstuk aan de zijkanten aan de wasemkap met 2 van de bijgeleverde schroeven 12c.

L Lichten Hiermee schakelt u de verlichting aan en uit

M Motor Hiermee schakelt u de afzuigmotor aan en uit

V Snelheid Instelling van de werkingssnelheid:

1. Minimumsnelheid, geschikt voor een continue en zeer stille luchtverversing, als er weinig kookdampen zijn.

2. Gemiddelde snelheid, geschikt voor de meeste gebruiksomstandigheden, gezien de uitstekende verhouding tussen de hoeveelheid behandelde lucht en het geluidsniveau.

3.Maximumsnelheid, geschikt om de grootste kookdampen tegen te gaan, ook voor langere tijd.

Vetfilters

REINIGING VAN DE ZELFDRAGENDE METALEN VETFILTERS

• De filters moeten eens in de 2 maanden of, bij bijzonder intensief gebruik, vaker gereinigd worden, en kunnen ook in de vaatwasmachine worden gewassen.
• Verwijder de filters één voor één door ze naar de achterkant van de groep te duwen en ze tegelijkertijd omlaag te trekken.
• Was de filters en vermijd hierbij ze te buigen, en laat ze drogen alvorens ze terug te plaatsen.
• Plaats de vetfilters terug en let er hierbij op dat de handgreep zichtbaar blijft.

De filters moeten eens in de 2 maanden of, bij bijzonder intensief gebruik, vaker gereinigd worden, en kunnen ook in de afwasmachine worden afgewassen.

• De filters één voor één verwijderen door ze met één hand te ondersteunen en de veiligheidsknoppen los te maken (trekken en draaien).
• Was de filters en vermijd hierbij ze te buigen, en laat ze drogen alvorens ze terug te plaatsen.
• De filters terugplaatsen en vastzetten met behulp van de veiligheidsknoppen (trekken en draaien).

• Het filter kan niet gewassen en niet geregenereerd worden en moet minstens eens in de 4 maanden worden vervangen, of, bij bijzonder intensief gebruik, zelfs nog vaker.
  • Verwijder de metalen vetfilters.
• Verwijder het verzadigde geurfilter met actieve koolstof door de bevestigingen los te maken.
• Monteer het nieuwe filter door het op zijn plaats vast te drukken.
• Plaats de metalen vetfilters terug.

Halogeenlamp van 28 W.

• Verwijder de metalen vetfilters.

- Schroef de lampen los en vervang ze door nieuwe lampen met dezelfde eigenschappen.

- Plaats de metalen vetfilters terug.

Halogeenlamp van 20 W.

- Verwijder de 2 schroeven waarmee de lamphouder is bevestigd en verwijder de houder uit de kap.

- Trek de lamp uit de houder.

- Vervang de lamp door een nieuwe lamp met dezelfde eigenschappen en let er hierbij op dat de twee pinnen correct in de behuizing van de worden gestoken.

- Monteer de houder door hem te bevestigen met de twee eerder verwijderde schroeven.
