Marque	Rangemaster
Modèle	CHIMNEY HOOD
Type de produit	Hotte de cuisine (cheminée)
Distance minimale au-dessus du plan de cuisson	650 mm
Diamètre de sortie d'air	150 mm (réductible à 125 mm avec flasque fourni)
Alimentation électrique	Voir plaquette signalétique à l'intérieur de la hotte
Nombre de vitesses	3 (minimale, moyenne, maximale)
Éclairage	Lampe à incandescence 40 W
Filtres anti-graisse	Métalliques autoporteurs, lavables au lave-vaisselle
Filtre anti-odeur (version filtrante)	Filtre à charbon actif, non lavable, remplacement tous les 4 mois
Conduit d'évacuation	Ne pas connecter à des conduites de fumée de combustion
Installation	Nécessite mur solide, brides de fixation fournies
Utilisation	Domestique uniquement, élimination des odeurs de cuisine
Sécurité	Ne pas laisser de flammes libres, ne pas flamber sous la hotte
Entretien des surfaces	Chiffon humide et détergent liquide neutre
Cheminée	Télescopique, composée de deux parties
Composants fournis	Corps hotte, cheminée, brides, vis, chevilles, manuel

FOIRE AUX QUESTIONS - CHIMNEY HOOD RANGEMASTER

Quelle est la hauteur minimale d'installation au-dessus du plan de cuisson ?

La distance minimale de sécurité entre le plan de cuisson et la hotte doit être de 650 mm au moins.

Puis-je utiliser la hotte en version recyclage ?

Oui, la hotte peut être utilisée en version filtrante. Dans ce cas, assurez-vous que les filtres à charbon actif sont installés. Utilisez le raccord sortie air (réf. 15) et les grilles de direction (8a/8b).

Comment nettoyer les filtres anti-graisse ?

Les filtres anti-graisse métalliques sont lavables au lave-vaisselle. Retirez-les en poussant vers la partie arrêtée et en tirant vers le bas. Lavez-les sans les plier, séchez-les, puis remontez-les avec la poignée visible.

À quelle fréquence faut-il remplacer les filtres à charbon ?

Les filtres à charbon actif doivent être remplacés tous les 4 mois d'emploi, ou plus fréquemment en cas d'utilisation intensive. Ils ne sont ni lavables ni régénérables.

Quel type d'ampoule utiliser pour l'éclairage ?

Utilisez des lampes à incandescence de 40 W. Dévissez les anciennes lampes après avoir retiré les filtres anti-graisse et remplacez-les par des neuves de mêmes caractéristiques.

Que faire si la hotte ne s'allume pas ?

Vérifiez d'abord l'alimentation électrique : branchement et interrupteur général. Assurez-vous que le connecteur du câble d'alimentation est bien branché dans la prise du diffuseur. Si le problème persiste, consultez un professionnel.

Est-il nécessaire de mettre à la terre ?

Oui, pour les appareils de classe I, la mise à la terre de l'installation électrique domestique doit être effectuée conformément aux normes en vigueur.

Puis-je connecter la hotte à un conduit de cheminée ?

Non, ne connectez pas la hotte à des conduites d'évacuation de fumées issues d'une combustion (chaudière, cheminée, etc.). Utilisez un tuyau rigide ou flexible dédié.

Comment installer la cheminée télescopique ?

Élargissez légèrement les bords latéraux de la cheminée supérieure et accrochez-la derrière les brides 7.2.1. Fixez-la avec les vis 12c. Procédez de même pour la cheminée inférieure en l'accrochant entre la cheminée supérieure et la paroi, puis fixez sa partie inférieure au corps de la hotte avec deux vis 12c.

La hotte est-elle adaptée à une cuisson au gaz ?

Oui, mais vous devez prévoir une aération suffisante dans la pièce. Si la cuisine en est dépourvue, pratiquez une ouverture vers l'extérieur pour garantir l'infiltration d'air pur.

MODE D'EMPLOI CHIMNEY HOOD RANGEMASTER

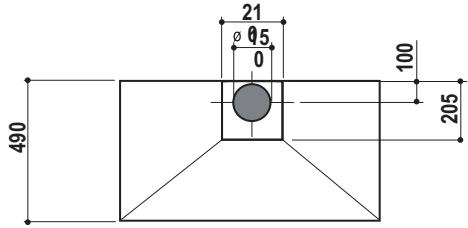

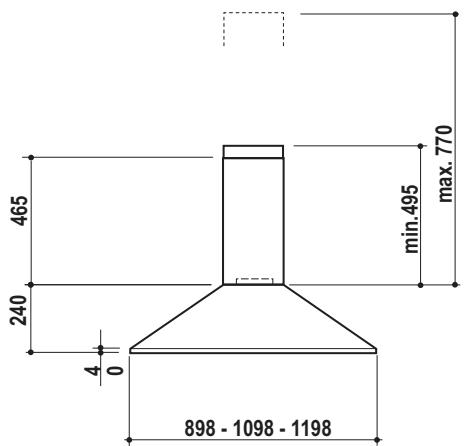

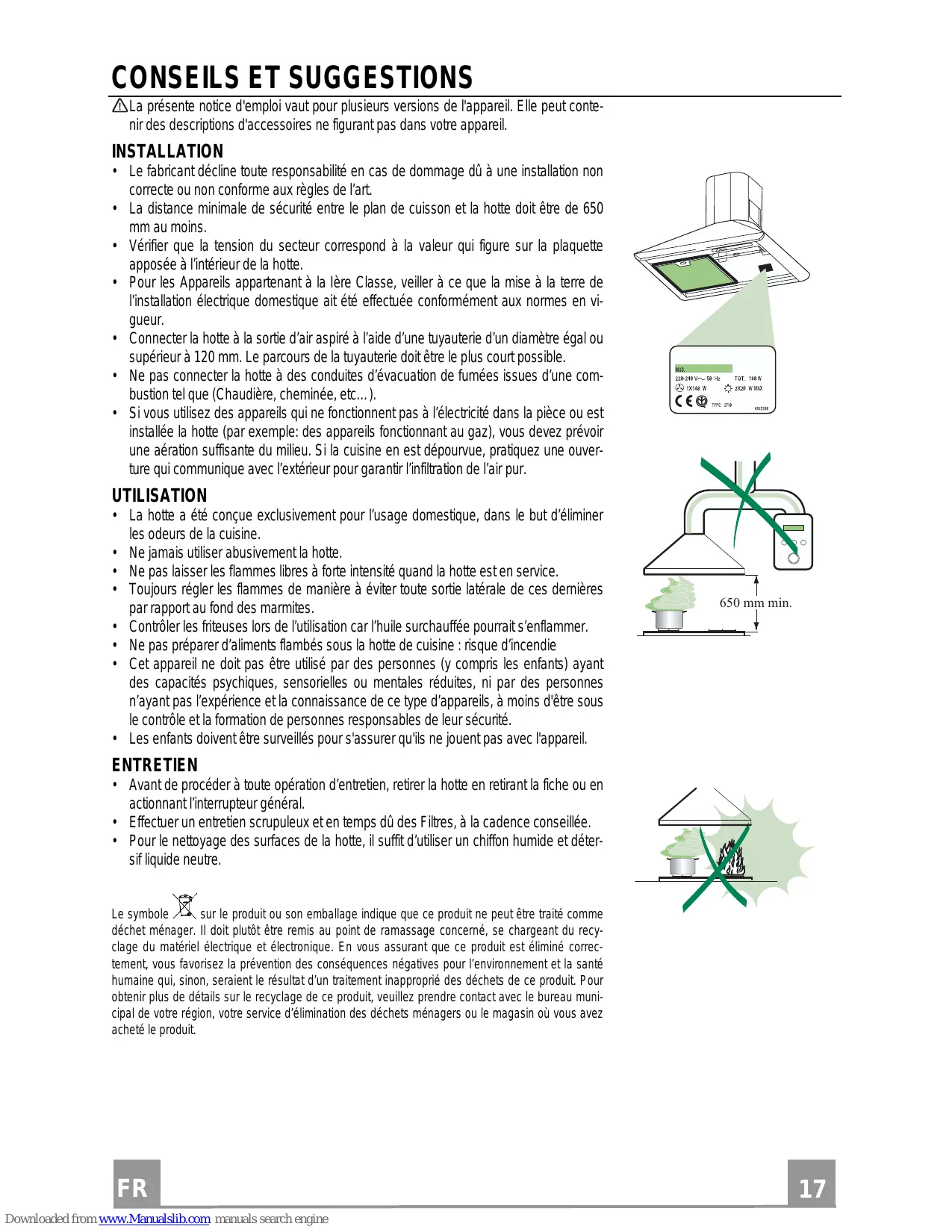

La présente notice d'emploi vaut pour plusieurs versions de l'appareil. Elle peut contenir des descriptions d'accessoires ne figurant pas dans votre appareil.

Installation

• Le fabricant décline toute responsabilité en cas de dommage du à une installation non correcte ou non conforme aux règles de l'art.

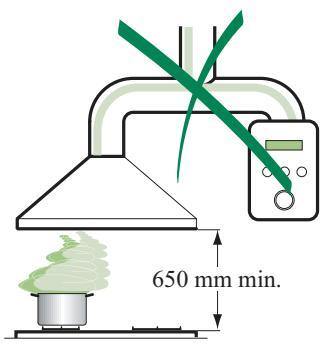

• La distance minimale de sécurité entre le plan de cuisson et la hotte doit être de 650 mm au moins.

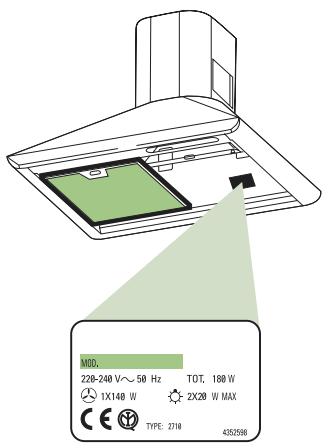

• Vérifier que la tension du secteur correspond à la valeur qui figure sur la plaquette apposée à l'intérieur de la hotte.
• Pour les appareils appartenant à la classe, veiller à ce que la mise à la terre de l'installation électrique domestique ait été effectuée conformément aux normes en vigueur.
• Connecter la hotte à la sortie d'air aspiré à l'aide d'une tuyauterie d'un diamètre égal ou supérieur à 120 mm. Le parcours de la tuyauterie doit être le plus court possible.
• Ne pas connecter la hotte à des conduites d'évacuation de fumées issues d'une combustion telles que (chaudière, cheminée, etc...).
• Si vous utilisez des appareils qui ne fonctionnent pas à l'électricité dans la pièce où est installée la hotte (par exemple : des appareils fonctionnant au gaz), vous devez prévoir une aération suffisante du milieu. Si la cuisine en est dépourvue, pratiquez une ouverture qui communique avec l'extérieur pour garantir l'infiltration de l'air pur.

Utilisation

• La hotte a été conçue exclusivement pour l'usage domestique, dans le but d'éliminer les odeurs de la cuisine.
• Ne jamais utiliser abusivement la hotte.
• Ne pas laisser les flammes libres à une force intense quand la hotte est en service.
• Toujours régler les flammes de manière à éviter toute sortie libre de ces dernières par rapport au fond des marmites.
• Contrôler les friteuses lors de l'utilisation car l'huile surchauffée pourrait s'enflammer.

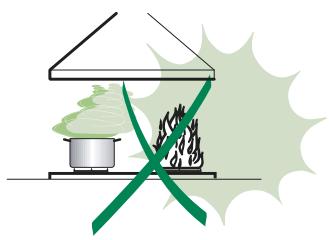

• Ne pas préparer d'aliments flambés sous la hotte de cuisine : risque d'incendie
• Cet appareil ne doit pas être utilisé par des personnes (y compris les enfants) ayant des capacités psychiques, sensorielles ou mentales réduites, ni par des personnes n'ayant pas l'expérience et la connaissance de ce type d'appareils, à moins d'être sous le contrôle et la formation de personnes responsables de leur sécurité.
• Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

Entretien

• Avant de procéder à toute opération d'entretien, stoppez la hotte en débranchant la fiche ou en actionnant l'interrupteur général.
• Effectuer un entretien scrupuleux et en temps des filtres, à la cadence conseillée. Pour le nettoyage des surfaces de la hotte, il suffit d'utiliser un chiffon humide et détergent liquide neutre.

Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit plutôt être remis au point de ramassage concerné, se chargeant du recyclage du matériel électrique et électronique. En vous assurant que ce produit est éliminé correctement, vous favorisez la prévention des conséquences négatives pour l'environnement et la santé humaine qui, sinon, seraient le résultat d'un traitement inapproprié des déchets de ce produit. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec le bureau municipal de votre région, votre service d'élimination des déchets ménagers ou le magasin où vous avez acheté le produit.

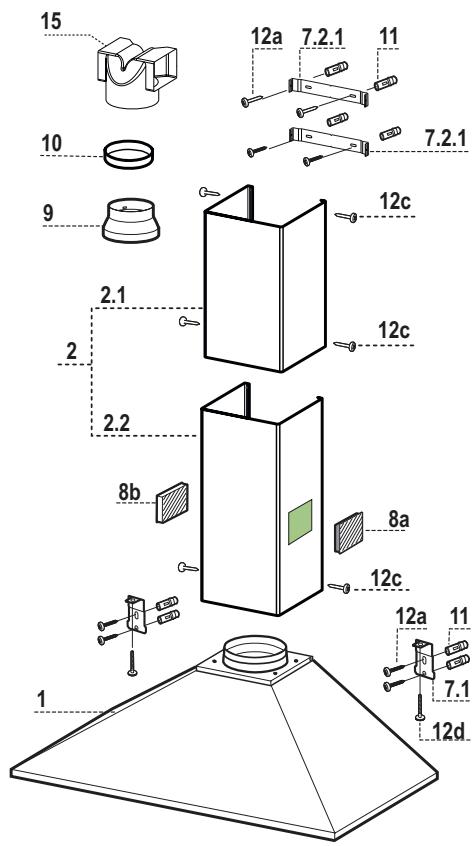

Composants

Réf.	Q.té	Composants de Produit
1	1	Corps Hotte équipé de: Commandes, Lumière, Groupe Ventilateur, Filtres
2	1	Cheminée Télescopique formée par :
2.1	1	Cheminée Supérieure
2.2	1	Cheminée Inférieure
8a	1	Grille en Direction Droite Sortie Air
8b	1	Grille en Direction Gauche Sortie Air
9	1	Flasque de réduction Ø 150-120 mm
10	1	Anneau de raccord Ø 120 - 125 mm
15	1	Raccord Sortie Air
Réf.	Q.té	Composants pour l'installation
7.1	2	Brides Fixation Corps Hotte
7.2.1	2	Brides Fixation Cheminée Supérieure
11	8	Chevilles
12a	8	Vis 4,2 x 44,4
12c	6	Vis 2,9 x 9,5
12d	2	Vis M4 x 25
	Q.té	Documentation
	1	Manuel d'instructions

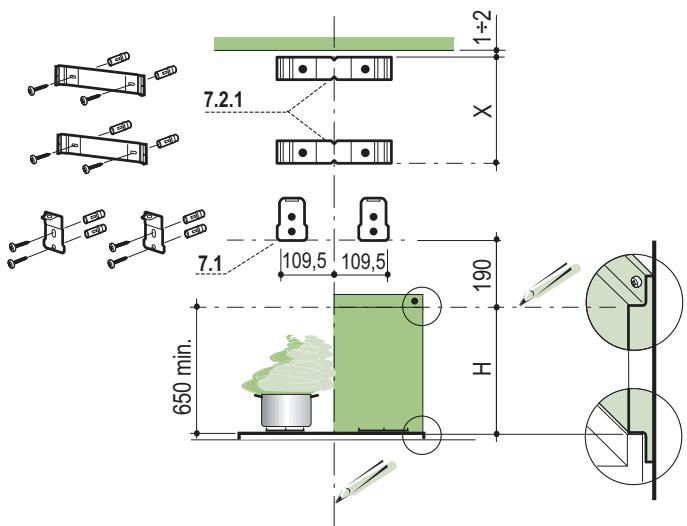

Tracer sur la paroi :

• une ligne verticale allant jusqu'au plafond ou à la limite supérieure, au centre de la zone prévue pour le montage de la hotte.

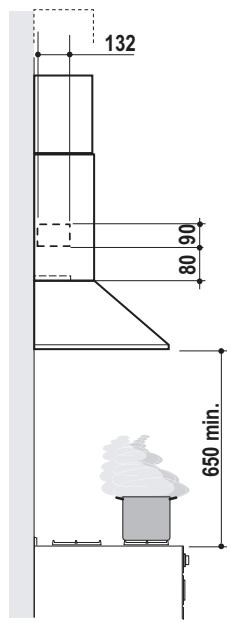

• une ligne horizontale à 650 mm min. au-dessus du plan de cuisson pour installation sans embase : à la cote H (H = hauteur de la partie en vue de l'embase), en cas d'installation avec embase.
• Poser comme indiqué une bride 7.2.1 sur la paroi à 1 - 2 mm du plafond ou de la limite supérieure, en alignant son centre (découpes) sur la ligne verticale de repère.
• Marquer les centres des trous de la bride.
• Poser comme indiqué la bride 7.2.1 à X mm sous la première bride (X = hauteur cheminée supérieure fournie), en alignant son centre (découpes) sur la ligne verticale de repère.
• Marquer les centres des trous de la bride.
• Poser comme indiqué, la bride 7.1 à 109,5 mm de la ligne verticale de repère, et 190 mm au-dessus de la ligne horizontale de repère.
• Marquer les centres des trous de la bride.
• Répéter cette opération sur le côté opposé.

L'Embase doit être montée avant d'instruire le corps de la hotte et si l'on souhaite la fixer au mur par le haut ou par le bas, il est nécessaire de la monter à la juste hauteur avant de monter les bases. Comme il s'agit d'une opération complexe, elle doit être confiée à l'installateur de la cuisine ou à un personnel compétent ayant pris reconnaissance de toutes les dimensions finales des meubles.

En se limitant à la fixation supérieure, procéder comme suit :

• Poser l'embase sur la base en insérant l'intercalaire inférieur entre le plan supérieur et la paroi, en le centrant par rapport à la ligne verticale de repère.
• Marquer les centres des deux truies de l'intercalaire supérieur.
• Percer de 8 mm tous les points marqués.
• Insérer les chevilles 11 dans les trous.
• Fixer les brides en utilisant les vis 12a fournies.
• Si présente, fixer l'embase, en utilisant les vis 12a fournies.

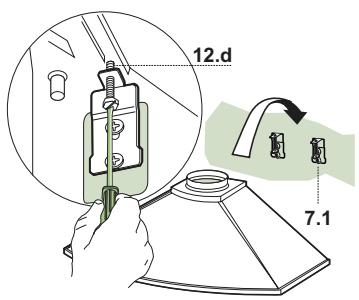

• Visser sur les brides 7.1 les 2 vis 12d fournies.
• Accrocher le corps de la hotte aux brides 7.1, en le centrant sur la ligne verticale.
• Agir sur les vis 12d, par le dessous de la hotte pour en niveler le corps.

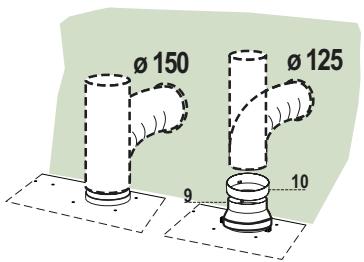

SORTIE De l'air en version evacuation

Pour l'installation dans la Version Aspirante, connecter la hotte au tuyau d'évacuation, au moyen d'un tuyau rigide ou flexible de 150 ou 125 mm, que l'installateur pourrait désirer à son propre gré.

• Pour raccord de 125 mm, insérer la bride de réduction 9 sur la sortie du corps de hotte et l'anneau d'agrandissement 10 de 120 - 125 mm sur la bride.
• Fixer le tuyau à l'aide du collet serre-tuyaux. Le matériel nécessaire n'est pas fourni avec l'appareil.
• Retirer les filtres anti-odeur au charbon actif, s'ils sont montés.

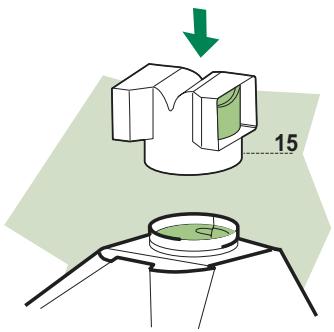

SORTIE Air version filtrante

• Appliquer par pression le raccord sortie air 15 sur la sortie du corps de la hotte.
• S'assurer de la présence des filtres anti-odeur au charbon actif.

Branchement electrique

• Brancher la hotte sur le secteur en interposant un interrupteur bipolaire avec ouverture des contacts d'au moins 3 mm.
• Enlever les filtres à graissé (voir § "Entretien") et s'assurer que le connecteur du câble d'alimentation soit bien branché dans la prise du diffuseur.

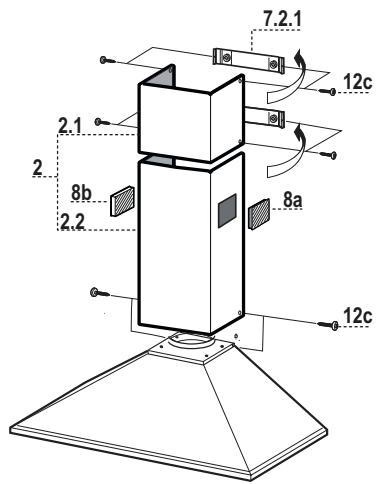

Cheminée supérieure

• Élargir légèrement les deux bords latéraux, et les accrocher derrière les brides 7.2.1 ; refermer jusqu'à la butée.
• Fixer légèrement aux brides, à l'aide des 4 vis 12c (2,9 x 9,5) fournies.

Cheminée inférieure

• Élargir légèrement les deux bords latéraux de la Cheminée et les accrocher entre la Cheminée supérieure et la paroi ; refermer jusqu'à la butée.
• Fixer létalement la partie inférieure au corps de la hotte, à l'aide des deux 2 vis 12c (2,9 x 9,5) fournies.
• Pour la version filtrante, appliquer les grilles de direction 8a - 8b dans les logements prévus à cet effet, pour que les symboles de direction soient orientés vers le haut et le face avant de la hotte. S'assurer qu'elles soient bien insérées dans le raccord 15.

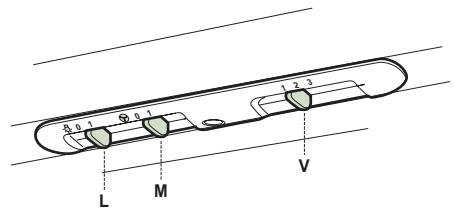

L Lumières Allume et éteint l'éclairage. M Moteur Allume et éteint le moteur aspiration V Vitesse Détermine les vitesses d'exploitation ainsi subdivisées:

1. Vitesse minimale, pour un changement d'air permanent particulièrement silencieux en cas de faibles vapeurs de cuisson.
2. Vitesse moyenne pour la plupart des conditions d'utilisation, étant donné le rapport optimal entre air traité et niveau sonore.
3. Vitesse maximum, pour faire face aux émissions maximum de vapeur de cuisson, même pendant des temps prolongés.

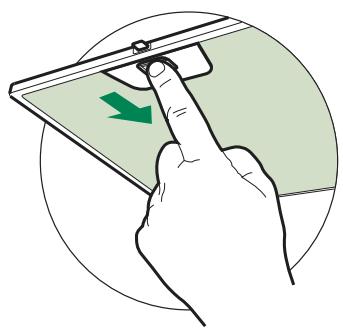

Nettoyage filtres anti-graisse metalliques autoporteurs

• Lavables au lave-vaisselle, ils doivent être lavés environ tous les 2 mois d'emploi ou plus fréquemment en cas d'emploi particulièrement intense.
• Retirer les filtres l'un après l'autre, en les poussant vers la partie arrêtée du groupe et en tirant simultanément vers le bas.
• Laver les filtres en évitant de les plier et les laisser sécher avant de les remonter.
• Remonter les filtres en veillant à ce que la poignée reste vers la partie visible externe

Filtre anti-odeur (version filtrante)

Ils ne sont pas lavables ni régénérables, il faut les remplacer au moins tous les 4 mois d'emploi ou plus fréquemment en cas d'emploi particulièrement intense.

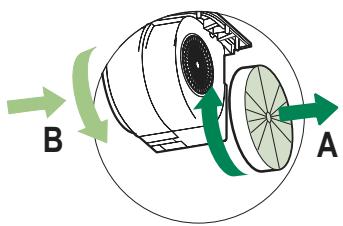

Reemplacement filtre au charbon ACTIF

• Retirer les filtres anti-graisse métalliques.
• Retirer les filtres anti-odeur au charbon actif saturés, comme indiqué (A).
• Monter les nouveaux filtres (B).
• Remonter les filtres anti-graisse métalliques.

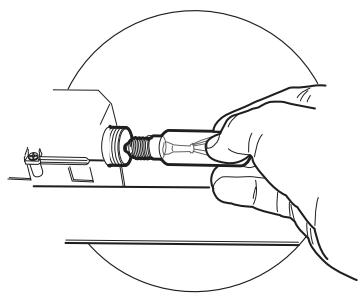

Lampes à incandescence de 40 w

• Retirer les filtres anti-graisse métalliques.
• Dévisser les lampes et les remplacer par de nouvelles avec les mêmes caractéristiques.
• Remonter les filtres anti-graisse métalliques.
