Produkttyp	Dunstabzugshaube
Marke	FABER
Modell	INCA SMART HC X A52 - 110.0255.521
Elektrische Klasse	Klasse I (Erdung erforderlich)
Mindestsicherheitsabstand (zwischen Kochfeld und Haube)	650 mm
Durchmesser des Abluftkanals	mindestens 120 mm
Stromversorgung	220-240 V ~ 50/60 Hz
Beleuchtung	4 W Lampe, Sockel E14, 220-240 V
Lampentyp	DRBB/F-4-220-240-E14-35/100
Anzahl der Motorstufen	3 Stufen (Minimum, Mittel, Maximum)
Steuerung	Tasten für Beleuchtung, Motor und Geschwindigkeitswahl
Fettfilter	Spülmaschinenfest, alle 2 Monate reinigen (bei starker Nutzung öfter)
Aktivkohlefilter	Nicht waschbar, nicht regenerierbar, alle 4 Monate ersetzen (je nach Nutzung öfter)
Verwendung	Haushalt, zur Beseitigung von Küchengerüchen
Installation	Wandmontage, mit Außenluftabführung oder Umluftbetrieb (mit Aktivkohlefilter)
Kompatibilität mit Gasherd	Ja, bei ausreichender Belüftung (max. Unterdruck 0,04 mbar)
Sicherheitseinrichtung	Empfohlener zweipoliger Schalter (Kontaktöffnung ≥ 3 mm)
Allgemeine Pflege	Reinigung mit feuchtem Tuch und neutralem Flüssigreiniger
Hauptmaterial	Edelstahl
Umwelt	Recycling am Ende der Lebensdauer (nicht im Hausmüll entsorgen)

Häufig gestellte Fragen - INCA SMART HC X A52 - 110.0255.521 FABER

Wie groß ist der Mindestabstand zwischen Dunstabzugshaube und Kochfeld?

Der Mindestsicherheitsabstand beträgt 650 mm. Überprüfen Sie auch die Anweisungen Ihres Kochfelds, da ein größerer Abstand erforderlich sein kann.

Wie reinige ich die Fettfilter?

Die Fettfilter sind spülmaschinenfest oder können von Hand mit einem Reinigungsmittel gereinigt werden. Sie müssen alle 2 Monate gereinigt werden (bei intensiver Nutzung öfter).

Wann muss der Aktivkohlefilter ausgetauscht werden?

Der Aktivkohlefilter ist nicht waschbar und muss etwa alle 4 Monate ersetzt werden, bei starker Nutzung der Haube öfter.

Kann ich die Haube mit einem Gasherd verwenden?

Ja, aber stellen Sie sicher, dass im Raum eine ausreichende Belüftung vorhanden ist. Der Unterdruck darf 0,04 mbar nicht überschreiten, um ein Zurückströmen der Gase zu vermeiden.

Was tun, wenn die Beleuchtung nicht mehr funktioniert?

Die Lampe ist eine 4W E14. Trennen Sie die Haube vom Stromnetz, entfernen Sie die alte Lampe und ersetzen Sie sie durch eine neue desselben Typs (220-240 V).

Wie installiere ich die Dunstabzugshaube richtig?

Die Haube muss mindestens 650 mm über dem Kochfeld montiert werden. Verwenden Sie einen Abluftkanal mit einem Durchmesser von mindestens 120 mm. Schließen Sie sie an eine geerdete Steckdose über einen zweipoligen Schalter an.

Kann die Haube im Umluftbetrieb verwendet werden?

Ja, wenn Sie einen Aktivkohlefilter installieren (nicht im Lieferumfang enthalten). In diesem Fall wird die Luft gefiltert und wieder in den Raum zurückgeführt.

Was bedeutet das Symbol der durchgestrichenen Mülltonne auf dem Gerät?

Es bedeutet, dass das Gerät nicht mit dem Hausmüll entsorgt werden darf. Es muss in einer Sammelstelle für Elektro- und Elektronik-Altgeräte recycelt werden.

Dürfen Kinder die Dunstabzugshaube benutzen?

Nein, Kinder unter 8 Jahren oder unbeaufsichtigte Personen dürfen das Gerät nicht benutzen. Die Reinigung darf nicht von Kindern ohne Aufsicht durchgeführt werden.

Wie stelle ich die Absauggeschwindigkeit ein?

Verwenden Sie den Geschwindigkeitswahlschalter: 1 für geringe Dampfentwicklung (leise), 2 für normalen Gebrauch, 3 für starke Dampfentwicklung.

BEDIENUNGSANLEITUNG INCA SMART HC X A52 - 110.0255.521 FABER

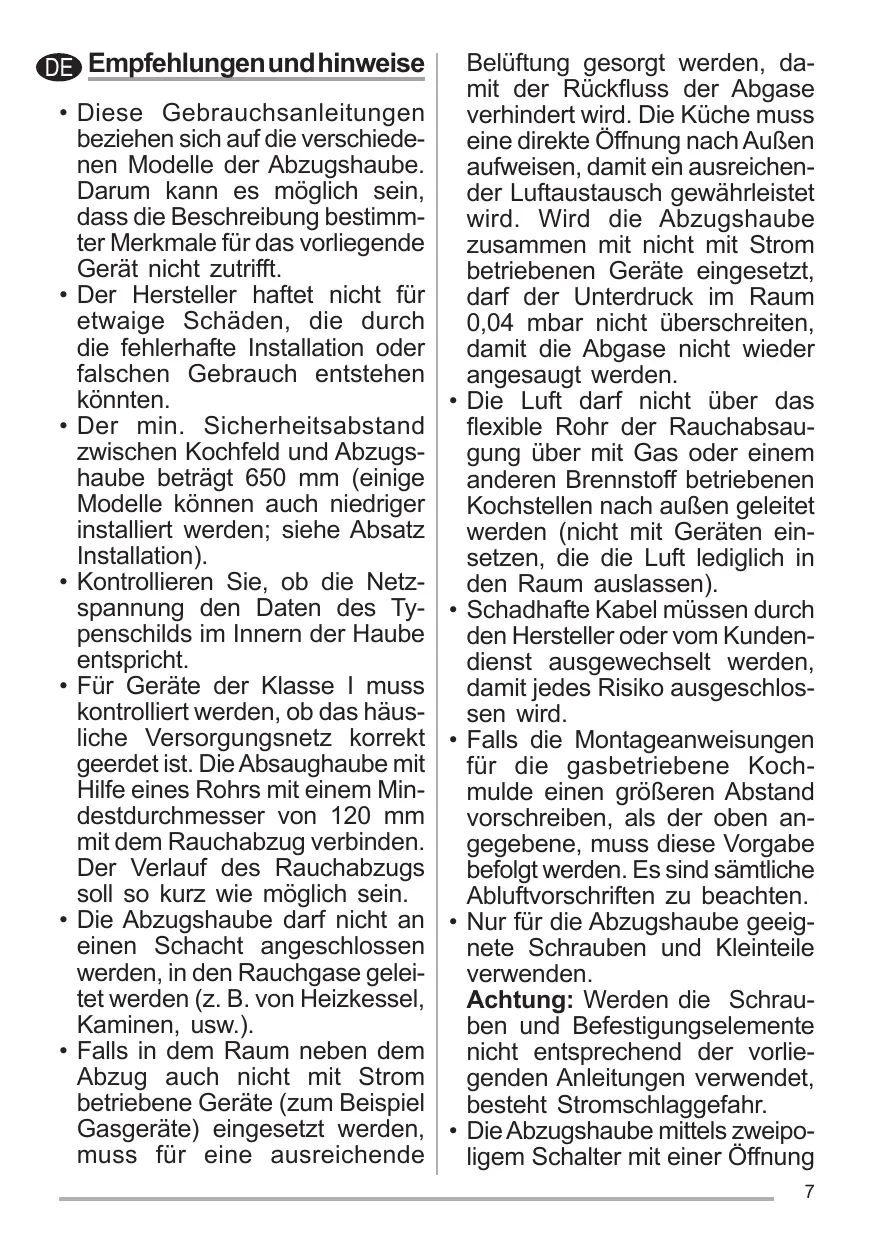

DE Empfehlungen und hinweise

• These Gebrauchsanleitungen beziehen sich auf die verschiedene Modelle der Abzugshaube. Darum kann es möglich sein, dass die Beschreibung bestimmter Merkmale für das vorliegende Gerät nicht zutrifft.
• Der Hersteller haftet nicht für etwaige Schäden, die durch die fehlerhafte Installation oder falschen Gebrauch entstehen können.
• Der min. Sicherheitsabstand zwischen Kochfeld und Abzugshaube beträgt 650 mm (eineige Modelle können auch niedriger installiert werden; siehe Absatz Installation).
• Kontrollieren Sie, ob die Netzspannung den Daten des Typenschilds im Innern der Haube entspricht.
• Für Geräte der Klasse I muss kontrolliert werden, ob das häusliche Versorgungsnetz korrekt geerdet ist. Die Absaughaube mit Hilfe eines Rohrs mit einem Mindestdurchmesser von 120 mm mit dem Rauchabzug verbinden. Der Verlauf des Rauchabzugs soll so kurz wie möglich sein.
  Die Abzugshaube darf nicht an einen Schacht angeschlossen werden, in den Rauchgase geleitet werden (z. B. von Heizkessel, Kaminen, usw.).
• Falls in dem Raum neben dem Abzug auch nicht mit Strom betriebene Geräte (zum Beispiel Gasgeräte) eingesetzt werden, muss für eine ausreichende

Belüftung gesorgt werden, damit der Rückfluss der Abgase verhindert wird. Die Kuche muss eine direkte Öffnung nach Außen aufweisen, damit ein ausreichen der Luftlaufausch gewährleistet wird. Wir die Abzugshaube zusammen mit nicht mit Strom betriebenen Geräte eingesetzt, daß der Unterdruck im Raum 0,04 mbar nicht überschreiben, damit die Abgase nicht wieder angesaugt werden.

Die Luftarf nicht über das flexible Rohr der Rauchabsaugung uber mit Gas oder einem anderen Brennstoff betriebenen Kochstellen nach außen geleitet werden (nicht mit Geräten einsetzen, die die Luft lediglich in den Raum auslassen).
- Schadhafte Kabel mussen durch den Hersteller oder vom Kundendienst ausgewechselt werden, damit jedem Risiko ausgeschlossen wird.
- Falls die Montageanweisungen für die gasbetriebene Kochmulde einen größeren Abstand vorschreiben, als der oben angegebene, muss diese Vorgabe befolgt werden. Es sind samsliche Abluftvorschriften zu beachten.
- Nur für die Abzugshaube geeignete Schrauben und Kleinteile verwenden.

Achtung: Werden die Schrauben und Befestigungselementen nicht entsprechend der vorliegenden Anleitungen verwendet, besteht Stromschlaggefahr.

Die Abzugshaube mittels zweipoligem Schalter mit einer Öffnung

der Kontakte von mindestens 3 mm an das Netz anschließen.

Gebrauch

Die Abzugshaube wurde ausschließlich für den tatsächlichen Gebrauch entwickelt, um Kochdünste zu beseitigen.
Die Haubearfur die ihr zugedachtenZweckebenutzt werden.
- Unter der eingeschalteten Haube keine offenen Flammen benutzten.
Die Flamme so regulieren, dass sie nicht über den Boden des Kochgeschirrs hinausreicht.
- Fritteusen müssen während des Gebrauchs ständig überwacht werden: überhitztes Öl können sich entzünden.
- Auf keinen Fall unter der Haube flambieren: Brandgefahr.
- Kinder ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder psychischen Fähigkeiten, oder mit mangelnden Erfahrungen oder Kenntnissen dürfen nicht mit dem Gerät umgeben, es sei dann, sie werden von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt oder angeleitet. Sicherstellen, dass Kinder nicht mit dem Gerät herumspielen können. Reinigungs- und Wartungsarbeiten dürfen nicht von unbeaufsichtigten Kindern durchgeführt werden.
- Dieses Gerätarf nicht von Personen (einschließlich Kindern) mit eingeschränkten physischen, sensorischen oder psychischen

Fähigkeiten, oder mit mangelnden Erfahrungen oder Kennnissen benutzt werden, es sei dann, sie werden von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt oder angeleitet.

• ACHTUNG: Die zugänglichen Teile können während des Gebrauchs der Kochgeräte sehr heißt werden.

Wartung

Das Symbol am Produkt oder auf der Verpackung weist darauf auf hin, dass das Gerät nicht als normaler Hausmüll entsorgt werden darf. Das ausrangierte Gerät muss viel mehr bei einer speziellen Sammelstelle für elektrische und elektronische Geräte abgegeben werden. Mit der vorschrifsmäßigen Entsorgung des Gerätesträgt der Benutzer dazu bei, schädliche Auswirkungen auf Umwelt und Gesundheit zu vermeiden. Weitere Informationen zum Recycling thesees Produktes konnen bei der zuständigen Behörde, derörtlichen Abfallbeseitigung oder bei dem Handler, der das Gerät verkauft hat, eingeholt werden.
- Vor Reinigungs- oder Wartungsarbeiten am Gerät, muss these ausgeschaltet und spannungsls gesamcht werden.
Die Filter stets nach den angegebenen Intervallen reinigen oder auswechseln (Brandgefahr).
- „Wenn die Reinigung nicht nach den Anweisungen durchgefuhrt wird, besteht Brandgefahr".

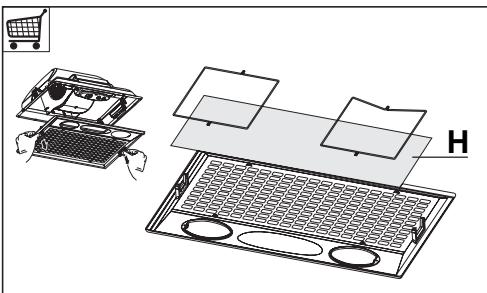

• Dieser Filter kann nicht ausgewaschen werden und muß weniger stens alle 2 Monate ausgetauscht werden (H).

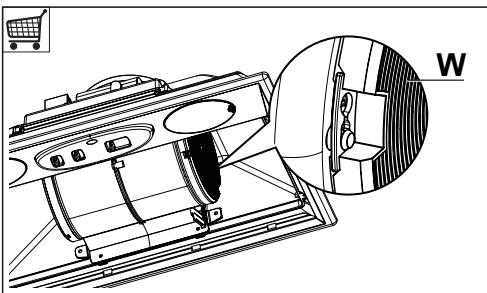

• Der Aktivkohlefilter ist weder waschbar, noch regenerbar und muss bei normalem Betrieb zirka alle 4 Monate oder auch after ausgewechselt werden, je nach Intensität des Gebrauchs (W).

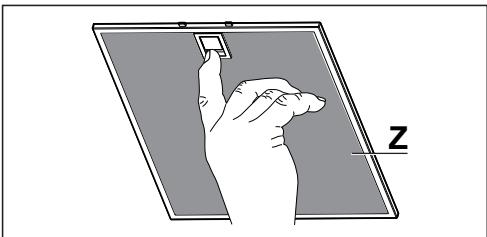

Die Fettfilter sind alle 2 Monate oder bei intensiver Nutzung offen zu reinigen und konnen in der Spülmaschine gespltt werden (Z).

Die Haube mit einem feuchten Lappen und einem neutralen

Reinigungsmittel abwischen.

Bedienelemente

L	Beleucht	Schaltet die Beleuchtung ein und aus.
M	Motor	Schaltet den Gebläsemotor ein und aus .
V	Geschw.	Steuert folgende Geschwindigkeitsstufen:1. Geringste Gebläsestufe, diese Stufeist für einen ständigen und besonderlesleisen Luftlaufausch bei geringerKochdunstentwicklung geeignet;2. Mittlere Gebläsestufe, eignet sichaufgrunddesGNU Verhältnisses zwischenFördervolumen und Gerauschetwicklungfür die meisten Anwen-dungssituationen;3. Höchste Gebläsestufe, eignet sich fürstarke Kochdunstentwicklung, auch überlangere Zeit hin.

L 0 1

V 0 1 2 3

L	Beleucht	Schaltet die Beleuchting ein und aus.
V	Geschw.	Steuert folgende Geschwindigkeitsstufen:0. Motor Off.1. Geringste Gebläsestufe, diese Stufeist für einen ständigen und besonderlesieisen Luftausstausch bei geringerKochdunstentwicklung geeignet;2. Mittlere Gebläsestufe, eignet sichaufgrunddesGNU Verhältnisses zwischenFördervolumen und Geräuschentwicklungfür die meisten Anwen-dungssituationen;3. Höchste Gebläsestufe, eignet sich fürstarke Kochdunstentwicklung, auch überlangere Zeit hin.

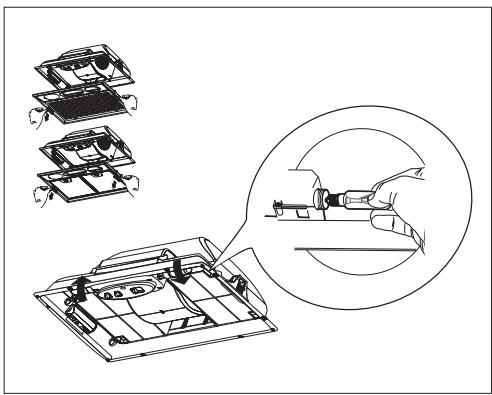

Beleuchtung

Lampe	Leistung (W)	Fassung	Spannung (V)	Größe (mm)	ILCOS-Code
4	E14	220 – 240	107 x 37	DRBB/F-4-220-240-E14-35/100
