INCA SMART HC X A52 - 110.0255.521 - Keittiön liesituuletin FABER - Ilmainen käyttöohje ja opas

Tuotetyyppi	Keittiön liesituuletin
Merkki	FABER
Malli	INCA SMART HC X A52 - 110.0255.521
Sähköluokka	Luokka I (pakollinen maadoitus)
Pienin turvaetäisyys (keittotason ja liesituulettimen välillä)	650 mm
Poistokanavan halkaisija	vähintään 120 mm
Sähkönsyöttö	220-240 V ~ 50/60 Hz
Valaistus	4 W polttimo, E14-kanta, 220-240 V
Polttimon tyyppi	DRBB/F-4-220-240-E14-35/100
Moottorin nopeuksien määrä	3 nopeutta (pieni, keskitaso, maksimi)
Ohjaus	Painikkeet valaistukselle, moottorille ja nopeuden valinnalle
Rasvasuodatin	Konepestävä, puhdistettava 2 kuukauden välein (tai useammin runsaassa käytössä)
Aktiivihiilisuodatin	Ei pestävä, ei uudistettava, vaihdettava 4 kuukauden välein (tai useammin käytön mukaan)
Käyttö	Kotitalouskäyttöön, keittiön hajujen poistoon
Asennus	Seinäasennus, ulkoilmalla tai kiertoilma (aktiivihiilisuodattimella)
Yhteensopivuus kaasulieden kanssa	Kyllä, edellyttäen riittävää ilmanvaihtoa (negatiivinen paine max 0,04 mbar)
Turvalaite	Suositeltava kaksinapainen kytkin (koskettimien avautuma ≥ 3 mm)
Yleinen huolto	Puhdistus kostealla liinalla ja neutraalilla nestemäisellä pesuaineella
Päämateriaali	Ruostumaton teräs
Ympäristö	Kierrätys käyttöiän lopussa (ei saa heittää sekajätteeseen)

Usein kysytyt kysymykset - INCA SMART HC X A52 - 110.0255.521 FABER

Mikä on pienin etäisyys liesituulettimen ja keittotason välillä?

Pienin turvaetäisyys on 650 mm. Tarkista myös keittotason ohjeet, sillä suurempaa etäisyyttä saatetaan edellyttää.

Kuinka rasvasuodattimet puhdistetaan?

Rasvasuodattimet ovat konepestäviä tai käsinpestäviä pesuaineella. Ne on puhdistettava 2 kuukauden välein (tai useammin runsaassa käytössä).

Milloin aktiivihiilisuodatin on vaihdettava?

Aktiivihiilisuodatin ei ole pestävä, ja se on vaihdettava noin 4 kuukauden välein tai useammin, jos liesituuletinta käytetään paljon.

Voinko käyttää liesituuletinta kaasulieden kanssa?

Kyllä, mutta varmista huoneen riittävä ilmanvaihto. Negatiivinen paine ei saa ylittää 0,04 mbar kaasujen takaisinvirtauksen estämiseksi.

Mitä tehdä, jos valaistus ei toimi?

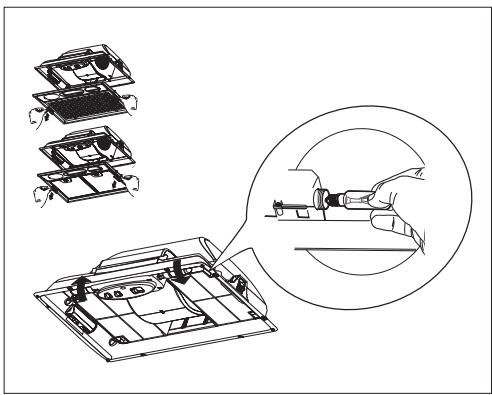

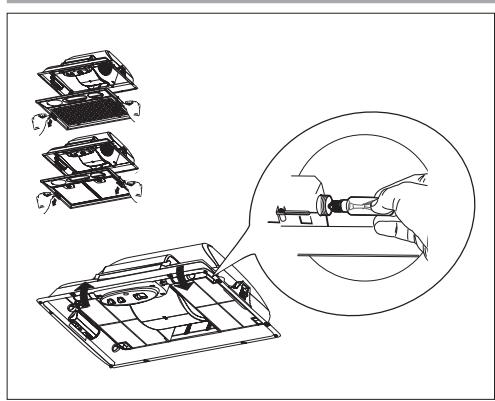

Polttimo on 4W E14. Irrota liesituuletin verkosta, poista vanha polttimo ja vaihda se uuteen samanlaiseen (220-240 V).

Kuinka liesituuletin asennetaan oikein?

Liesituuletin on asennettava vähintään 650 mm keittotason yläpuolelle. Käytä poistokanavaa, jonka halkaisija on vähintään 120 mm. Liitä maadoitettuun pistorasiaan kaksinapaisen kytkimen kautta.

Voiko liesituuletinta käyttää kiertoilmatilassa?

Kyllä, jos asennat aktiivihiilisuodattimen (ei sisälly). Tällöin ilma suodatetaan ja palautetaan huoneeseen.

Mitä laitteen yliviivattu roskakorisymboli tarkoittaa?

Se tarkoittaa, että laitetta ei saa heittää sekajätteeseen. Se on kierrätettävä sähkö- ja elektroniikkaromun keräyspisteessä.

Voivatko lapset käyttää liesituuletinta?

Ei, alle 8-vuotiaat tai valvomattomat henkilöt eivät saa käyttää laitetta. Puhdistusta ei saa tehdä lapset ilman valvontaa.

Kuinka imutehoa säädetään?

Käytä nopeudenvalitsinta: 1 pienelle höyrylle (hiljainen), 2 normaalikäyttöön, 3 voimakkaille höyryille.

KÄYTTÖOHJE INCA SMART HC X A52 - 110.0255.521 FABER

Ohjeet ja suositukset

• Käytöohjeet koskevat useampia laitemalleja. On siis mahdolista, etta niissä on sellaisten yksittäisten ominaisuuksien kuvauksia, joita ei sinun laitteessasi ole.
• Valmistaja ei vastaa värästä asennuksesta tai käytösta aiheutuneista vahingoista.
• Pienin turvallinen etäisyys keittotason ja liesituulettimen vällä on 650 mm (jotkut mallit voidaan asentaa alemmas, katso työ- ja asennusmittoja koskevaa kappaletta).
• Tarkista, etta sahköverkon jannite vastaa liesituulettimen sisallä olevan arvokilven tietoja.
• Luokan I laitteita varten on tarkistettava, etta kodin sahkoverkossa on sopiva maadoitus. Liitä liesituuletin savuhormiin putkella, jonka lapimitta on vahintään 120~mm . Savun poistoreitin on oltava mahdollisimman lyhyt.
• Alä liitä liesituuletinta savukanaviin, joiden kautta poistetaan palamishöyryjä (esimerkiki lammityskattilat, takat jne.).
• Jos liesituuletinta käytetään yhdessä muiden kuin sähkölaitteiden (esimerkiki kaasulaitteiden) kanssa, on pystytävatakaamaan riittävä huoneentuuletus poistokaasujen paluuvirtauksen estämiseksi. Keittiössä tāytyll aukko suoraan ulos puhtaan ilman virtauksentakaamiseksi. Kun liesituuletinta käytetään yhdessä muiden kuin sähkölaitteiden kanssa, huoneen negatiivinen paine

ei saa ylittä 0,04 mbar, jotta liesituuletin ei palauta hóyryjä huoneeseen.

• Ilmaa ei saa poistaa taipuisan putken kautta, jota käytetään kaasulla tai muilla poltoaineilla toimivien laitteiden savun imemiseen (älä käytä laitteita, jotka poistavat vain huoneeseen).
• Mikäli virtajohto on vahingoitunut, vaarojen välttämiseksi sen vaihtaminen tätyy antaa valmistajan tai huoltopalvelun tehtäväksi.
• Jos kaasukäyttoisen keittotason asennusohjeet märävät, etta etäisyyden on oltava yllä mainittua suurempi, ohjeita on noudatettava. Kaikkia ilman poistoa koskevia märäyksiä on noudatettava.
  Käytä vain liesituulettimelle sopivia ruuveja ja kiinnitysosia. Varoitus: Jos ruuveja ja kiinnitysosia ei asenneta näiden ohjeiden mukaisesti, voi aiheutua sahköiskuvaara.
• Liitta liesituuletin sahköverkloon asentamalla kaksinapainen kytkin, Jonka koskettimien vali on vahintaan 3 mm.

Käytto

• Liesituuletin on suunniteltu ainoastaan kotitalouskäyttoön, keittön hajufen poistamiseen.
• Alä koskaan käytä liesituule-tinta muuhun tarkoitukseen kuin siihen, mitä varten se on suunniteltu.

• Alä koskaan pidä korkeita liekkejä toiminnassa olevan liesituulettimen alla.

• Säädä liekkien koko sillä tavoin, etta ne kohdistuvat vain kypsennysastian pohjaan. Varmista, etteivät liekit tule astian reunojen alta.
  Rasvakeittimä on valvottava jatkuvasti kayton aikana: ylikumentunut oljy voi syttyä palamaan.

• Älä liekitä liesituulettimen alla: se voi aiheuttaa tulipalon.
• Alle 8-vuotiaat lapset ja psyykisesti, fysisesti tai sensorisesti rajoitteiset henkilott tai kokematomat ja taitamattomat henkilott saavat kayttä tata laitetta vain, jos heita valvotaan ja heille on annettu tiedot laitteen turvallisesta kaytostä ja siihen liittyvistä vaaroista. Varmista, etteivat lapset paase leikkimaan laitteella. Lapset eivat saa tehdä kayttajän puhdistus- ja huoltotoimenpiteitä ilman valvontaa.
  Tata laitetta eivat saa käyttaa henkilöt (lapset mukaan lukien), joiden mielen, ruumiin tai aistien terveys on heikentynyt tai joilla ei ole riittaväkokemusta ja tietoa, ellei heidän turvallisudestaan vastaava henkilö valvo ja ohjaa heita.
  "HUOMIO: Kosketettavissa olevat osat voivat tulla hyvin kuumiki keittolaitteiden kayton aikana".

Huolto

• Merkki tuotteessa tai sen pakkauskessa osoittaa, etta tuotetta ei saa havittä tavallisen kotitalousjätteen mukana. Tuote

täytyy toimittaa asianmukaiseen sahköisten ja elektronisten osien keräyskeskukseen. Varmistamalla, etta tuote havitetaän oikealla ravttämän ympäristöä ja henkilöiden terveyttä uhkaavia haittavaikutuksia, joita voisyntya vaaränlaisesta havittämisetä. Lisatietoja tuotteen kierrattämisetäaat paikallsilta viranomaisila, paikallsista jatehuollosa tai liikkeestä, jostatuote on ostetu.

• Sammuta laite tai kytke se irti sahköverkosta ennen minkään puhdistus- tai huoltotoimenpi-teen aloittamista.
• Puhdista ja/tai vaihda suodattimet märätyn ajan kuluttua (tulipalovaara).
• "Jos laitetta ei puhdisteta ohjeiden mukaisesti, on olemassa tulipalovaara".

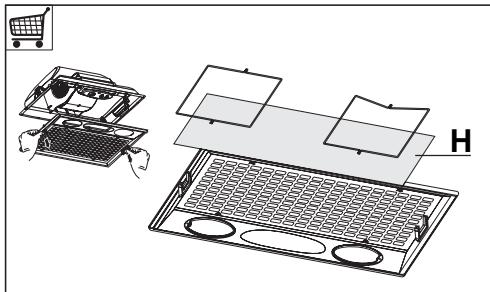

-Ei voida pestä eikä uudistaa, vaihdetaan noin 2 käytökuukauden valein tai useammin, jos liesituuletinta käytetään hyvin paljon (H).

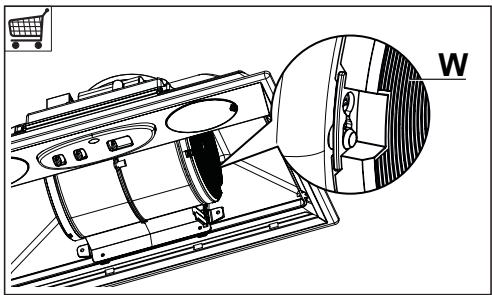

• Aktiivihiilusuodattimia e i voi pes-tä eikä regeneroida, ne tāytyy vaihtaa noin 4 kuukauden kay-tön jälkeen tai useammin,Jos laitetta kaytetaan paljon (W).

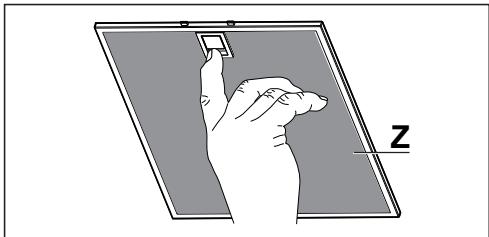

Rasvasuodattimet taytyy puhdistaa aina 2 kuukauden kayton jälkeen tai useammin,Jos laitetta kaytetaan paljon. Ne voidaan pestä astianpesukoneessa (Z).

• Puhdista liesituuletin kostealla liinalla ja neutraalilla pesunesteellä.

Kytkimet

L	Valot	Sytyttaa ja sammuttaa valaistuksen.
M	Moottori	Sytyttaa ja sammuttaa imumoottorin.
V	Nopeus	Märää käytönopeuden:1 Alin nopeus, sovelltu hiljaisesti toimivaan jatkuvaan ilmanvahtoon silsoin kun käryä on vähän.2 Keskitason nopeus, sovelltu käsittelyn ilman märään ja melutason erinomainen suhteen ansiosta useimpin käytölosuhteisiin.3 Korkein nopeus, sopi siuren ruonailitosta syntyvän käryn märään poistamiseen, myös pitempiäkaiseen käytöön.

Lamppu	Ottoteho (W)	Kanta	Jännite (V)	Koko (mm)	ILCOS-koodi
	4	E14	220 – 240	107 x 37	DRBB/F-4-220-240-E14-35/100

L	Valot	Sytyttaa ja sammuttaa valaistuksen.
M	Moottori	Sytyttaa ja sammuttaa imumoottorin.
V	Nopeus	Märäää käytönopeuden:1 Alin nopeus, soveltuu hiljaisesti toimivaan jatkuvaan ilmanvaihtoon silloin kun käryä on vähän.2 Keskitason nopeus, soveltuu käsitetlyn ilman märäran ja melutason erinomaisen suhteen ansiosta useimpilin käytölosuhteisiiin.3 Korkein nopeus, sopii siuren ruonailitosta syntyvän käryn märäran poistamiseen, myös pitempaiakehnen käytöön.

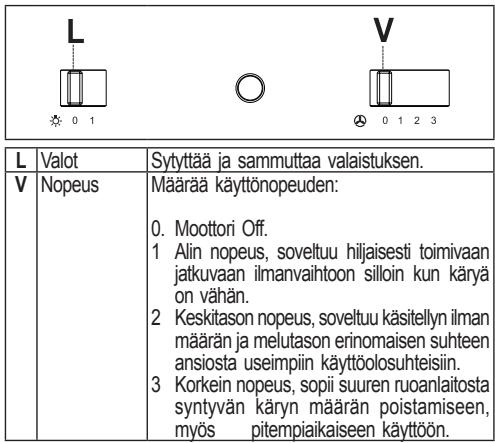

L	Valot	Syttytäa ja sammuttaa valiaistuksen.
V	Nopeus	Märärää käytönopeuden:0. Moottori Off.1 Alin nopeus, soveltuu hiljaisesti toimivaan jatkuvaan ilmanvaiahtoon siloin kun kärya on vähän.2 Keskitason nopeus, soveltuu käsitetyn ilman märärän ja melutason erinomaisen suhteen ansiosta useimpin käytölosuhteisinn.3 Korkein nopeus, sopii suuren ruoanlaitosta syntyvän käryn märärän poistamiseen, myös pitempiäikaineen käytöön.
