BEDIENUNGSANLEITUNG EFB90570DX ELECTROLUX

1. EMPFEHLUNGEN UND HINWEISE 9
2. GEBRAUCH 11
   3.WARTUNG 11
   4.BEDIENELEMENTE 12
   5.BELEUCHTUNG 13

FÜR SIE ERDACHT

Wir freiuen uns, dass Sie sich für ein Gerät von Electrolux entschieden haben. Sie haben ein Produkt gewählt, dass auf Jahrzehnte an Erfahrung und Innovation zusückblicken kann. Es ist durchdacht und elegant, und wurde extra für Sie entwickelt. Darum können Sie bei jedem Gebrauch safer sein, Beste Ergebnisse zu erhalten.

Willkommen bei Electrolux.

Besuchen Sie unsere Website, wo Sie:

Tipps für den Gebrauch finden, unsere Broschüren herunterlagen, etwaige Probleme losen und Informationen zum Kundendienst erhalten können:

www.electrolux.com

Ihr Produkt registrieren und so betteren Kundendienst erhalten können: www.registerelectrolux.com

Zubehor, Verbrauchsmaterial und Original-Ersatzteile für Ihr Gerät bestellen können: www.electrolux.com/shop

KUNDENDIENST UND WARTUNG

Verwenden Sie stets Original-Ersatzteile.

Bevor Sie die autorisierte Kundendienstelle kontaktieren, legen Sie sichitte die folgenden

Datum zurecht: Modell, Artikelnummer (PNC), Seriennummer.

These Angaben finden Sie auf dem Typenschild des Geräts.

Hinweis / Achting - Für die Sicherheit wichtige Informationen

Allgemeine Tipps und Informationen

Informationen zum Umweltschutz

Vorbehaltlich Änderungen.

1. EMPFHELUNGEN UND HINWEISE

• These Gebrauchsanleitungen beziehen sich auf die verschiedenen Modelle der Abzugshaube. Darum kann es möglich sein, dass die Beschreibung bestimmter Merkmale für das vorliegende Gerät nicht zutrifft.
• Der Hersteller haftet nicht für etwaige Schäden, die durch die fehlerhafte Installation oder falschen Gebrauch entstehen können.
• Der min. Sicherheitsabstand zwischen Kochfeld und Abzugshaube beträgt 650 mm (eine Modelle können auch niedriger installiert werden; siehe Absatz Installation).
• Kontrollieren Sie, ob die Netzspannung den Daten des Typensch-olds im Innern der Haube entspricht.
• Für Geräte der Klasse I muss kontrolliert werden, ob das tatsächliche Versorgungsnetz korrekt geerdet ist. Die Absaughaube mit Hilfe eines Rohrs mit einem Mindesturchmesser von 120 mm mit dem Rauchabzug verbinden. Der Verlauf des Rauchabzugs soll so kurz wie möglich sein.
  Die Abzugshaubearfnd nicht an einen Schacht angeschlüssenwerden,in den Rauchgase geleitetwerden (z. B.von Heizkessel,Kaminen,usw.).
• Falls in dem Raum neben dem Abzug auch nicht mit Strom betriebene Geräte (zum Beispiel Gasgeräte) eingesetzt werden, muss für eine ausreichende Belüftung gesorgt werden, damit der Rückfluss der Abgase verhindert wird. Die Küche muss eine direkte Öffnung nach Außen aufweisen, damit ein ausreichender Luftausstausch gewährleistet wird. Wir die Abzugshaube zusammen mit nicht mit Strom betriebenen Geräte eingesetzt, darf der Unterdruck im Raum 0,04 mbar nicht überschreiben, damit die Abgase nicht wieder angesaugt werden.
• Schadhafte Kabel mussen durch den Hersteller oder vom Kundendienst ausgewechselt werden, damit jedem Risiko ausgeschlossen wird.

• Falls die Montageanweisungen für die gasbetriebene Kochmulde einen größeren Abstand vorschreiben, als der oben angegebene, muss diese Vorgabe befolgt werden. Es sind sümmtliche Abluftvorschriften zu beachten.

• Nur für die Abzugshaube geeignete Schrauben und Kleinteile verwenden.
  Achtung: Werden die Schrauben und Befestigungselemente nicht entsprechend der vorliegenden Anleitungen verwendet, besteht Stromschlaggefahr.

• Die Abzugshaube mittels zweipoligem Schalter mit einer Öffnung der Kontakte von mindestens 3 mm an das Netz anschließen.
• Auf keinen Fall unter der Haube flambieren: Brandgefahr.
• Kinder ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder psychischen Fähigkeiten, oder mit mangelnden Erfahrungen oder Kenntnissen)dürfen nicht mit dem Gerä umgehen, es sei dess, sie werden von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt oder angeleitet. Sicherstellen, dass Kinder nicht mit dem Gerä herumspielen konnen. Reinigungsum Wartungsarbeiten dürfen nicht von unbeaufsichtigen Kindern durchgeführt werden.
• ACHTUNG: Die zugänglichen Teile konnen während des Gebrauchs der Kochgeräte sehr heißt werden.
• Das Symbol am Produkt oder auf der Verpackung weist darauf auf hin, dass das Gerät nicht als normaler Hausmüll entsorgt werden har. Das ausrangierte Gerät muss viel mehr bei einer speziellen Sammelstelle für elektrische und elektronische Geräte abgegeben werden. Mit der vorschrifsmäßigen Entsorgung des Gerätes tragdt der Benutzer dazu bei, schädliche Auswirkungen auf Umwelt und Gesundheit zu vermeiden. Weitere Informationen zum Recycling thesees Produktés konnen bei der zuständigen Behörde, der örtlichen Abfallbeseitigung oder bei dem Handler, der das Gerät verkauft hat, eingeholt werden.
• Vor Reinigungs- oder Wartungsarbeiten am Gerät, muss theseus ausgescheltet und spannungsslos gemacht werden.
  Die Filter stets nach den angegebenen Intervallen reinigen oder auswechseln (Brandgefahr).

2. GEBRAUCH

Die Abzugshaube wurde ausschließlich für den tatsächlichen Gebrauch entwickelt, um Kochdünste zu beseitigen.
Die Haube darf nur fur die ihr zugechodten Zwecke benutzt werden.
- Unter der eingeschalteten Haube keine offenen Flammen benutzen.
Die Flamme so regulieren, dass sie nicht über den Boden des Kochgeschirrs hinausreicht.
- Fritteusen müssen während des Gebrauchs ständig überwacht werden: Überhitztes Öl konnte sich entzünden.

3. WARTUNG

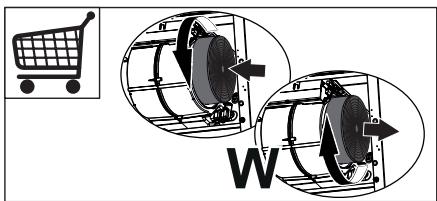

DerAktivkohlefilteristwederwaschbar, noch regenerbar und muss bei normalem Betrieb zirka alle 4 Monate oder auch after ausgewechseltwerden, je nach Intensität des Gebrauchs (W).

Die Fettfilter sind alle 2 Monate oder bei intensiver Nutzung später zu reinigen und konnen in der Spülmaschine gesplült werden (Z).

• Kontrollampen der Steuerungen, wovorhanden.
  Die Haube mit einem feuchten Lappen und einem neutralen Reinigungsmittel abwischen.

4. BEDIENELEMENTE

B
①			P
T1	T2	T3	T4	L

Taste	Funktion	Display
T1	Schaltet den Absaugmotor bei der ersten Geschwindigkeitsstufe ein und aus.	Zeigt die eingestelle Geschwindigkeit an
	Mit zirka 5 Sekunden langem Gedrück halten der Taste bei abgeschlossen Verbrauchem (Motor+ Licht) wird der Alarm der Aktivkohlefilter aktiviert / deaktiviert.	-1 Mal Blinken C Alarm Aktivkohlefilter aktiviert-2 Mal Blinken C Alarm Aktivkohlefilter deaktiviert
T2	Verminder die Betriebsgeschwindigkeit.	Zeigt die eingestelle Geschwindigkeit an
	Bei laufendem Filteralarm wird durch 3 Sekunden anhaltendes Drücken der Taste ein Reset des Alarms ausgelost. Derlei Anzeigen sind nur bei abgestelltem Motor sightbar.	F Zeigt an, dass die Metallfettfilter gewaschen werden müssen. Dieser Alarm wird nach 100 effektiven Betriebsstunden der Abzugshaube ausgelösct.C Zeigt an, dass die Aktivkohlefilter ausgewechselt und die Metallfettfilter gewaschen werden müssen. Dieser Alarm wird nach 200 effektiven Betriebsstun-den der Abzugshaube ausgelösct.
T3	Erhöht die Betriebsgeschwindigkeit.	Zeigt die eingestelle Geschwindigkeit an
T4	Aktiviert von jeder Geschwindigkeit aus, auch bei abgestelltem Motor, die Geschwindigkeit Power, die auf 6 Minuten zeitgeregelt ist. Nach Ablauf dieser Zeit kehrt das System zu der zuvor eingestellen Geschwindigkeit zurück. Für die Beseitigung von sehr intensiven Kochdünsten geeignet.	Zeigt P an.
L	Schaltet die Beleuchtungsanlage auf hochster Intensitätssstufe ein und aus.

5.BELEUCHTUNG

Lampe	Leistung (W)	Fassung	Spannung (V)	Größe (mm)	ILCOS-Code
	28	E14	220-240	104 x 35	HSGSB/C/UB-28-220/240-E14
	20	G4	12	33 x 9	HSG/C/UB-20-12-G4
	35	GU10	230	51 x 50,7	HAGS-35-230-GU10-51/40
	50	GU10	230	51 x 50,7	HAGS-35-230-GU10-51/20
	20	GU4	12	40 x 35	HRGS-20-12-GU4-35/30
	20	GU5.3	12	46 x 51	HRGS-20-12-GU5.3-50/10
	16	G13	95	720 x 26	FD-16/40/1B-E-G13-26/720
	18	G13	57	589,8 x 26	FD-18/40/1B-E-G13-26/600
	9	G23	60 (Lampe) 220-240 (Starter)	167 x 28	FSD-9/27/1B-I-G23
	11	G23	91 (Lampe) 220-240 (Starter)	235,8 x 28	FSD-11/40/1B-I-G23
