MANUALE UTENTE EFB90570DX ELECTROLUX

1.AVVERTENZE E SUGGERIMENTI 40
2.USO 42
3.MANUTENZIONE 42
4.COMANDI 43
5.ILLUMINAZIONE 44

PENSATI PER VOI

Grazie per aver acquistato un'apparecchiatura Electrolux. Avete scelto un prodotto che ha alle spalle decenni di esperienza professionale e innovazione. Ingegnoso ed elegante, è stato progettato pensando a voi. Per questo, agli qualvolta lo utilizzate, potete essere certi di ottenerere sempre i migliorori risultati.

Benvenuti in Electrolux.

Visitate il nostro site web per:

Ricevere consigli per l'uso, scaricare i nostri opuscoli, risolvere eventuali problemi, ottenere informazioni sull'assistenza: www.electrolux.com

Registrar il vosto prodotto e ottenere un servizio migliorare: www.registerelectrolux.com

Acquistare accessori, materiali di consumo e ricambi originali per la vostra apparecchiatura: www.electrolux.com/shop

SUPPORTO CLIENTI E MANUTENZIONE

Consigliamo sempre l'impiego di ricambi originali.

Quando si contatta il Centro di Assistenza Autorizzato, accertarsi di disporre dei seguenti dati: Modello, Codice prodotto (PNC),Numero di seriie.

Le informazioni si trovano sulla targhetto dati.

Avverenza / Attenzione - Importanti informazioni per la sicurezza

Informazioni e suggerimenti generali

Informazioni sull'ambiente

Con riserva di modifiche.

1. AVVERTENZE E SUGGERIMENTI

• Le Istruzioni per l'uso si riferiscono ai diversi modelli di questo apparecchio. Pertanto, si potrebbero trovare descrizioni di singole caratteristiche che non appar tengono al proprio apparecchio specifico.
• Il fabbricante non potrà ritenersi responsable per eventuali danni risultanti da un's installation o utilizzazione impropria.
• La distanza minima di sicurezza tra il piano cottura e la cappa aspirante è di 650 mm (alcuni modelli sono essere installati a un'altezza inferiore; vedere il paragrafo relativivo alle dimensioni di lavoro e all'installazione).
• Controllare che la tensione di rete corrisponda a quella indicata sulla targa dati applicata all'interno della cappa.
• Per gli apparecchi di Classe I, controllare che la rete di alimentazione domestica disponga di un adeguato collegamento a massa. Collegare l'aspiratore al condotto dei fumi mediante un tubo con diametro minimo di 120~mm . Il percorso dei fumi deve essere il più corto possibile.
• Non collegare la cappa aspirante ai condotti fumari che trasportano fumi di combustione (per es. caldaie, camini ecc.).
• Se l'aspiratore è utilizzato in combinazione con apparecchi non elettrici (per es. apparecchi a gas), deve essere garantito un sufficiente grado di aerazione nel locale per impedire il ritorno di flusso dei gas di scarico. La cucina deve ave un'apertura comunicante direttamente con l'esterno per garantire l'afflusso di aria pulita. Quando la cappa per cucina è utilizzata in combinazione con apparecchi non alimentati alla corrente elettrica, la pressione negativa nel locale non deve superare 0,04 mbar per evitare che i fumi vengano riaspirati nel locale alla cappa.
• In caso di danneggiamento del cavo di alimentazione, occorre farlo sostituire dal produttore o dal reparto di assistenza tecnica per evitare qualsiasi rischio.
• Se le istruzioni di installmente del piano cottura a gas specificano una distance maggiore di quella sopraindicata, è necessario tenerneconto. Devono essere rispettotte tutte le normative riguardanti lo scarico dell'aria.
• Usare solo viti e minuteria di tipo idoneo per la cappa.

Avvertenza: la mancata installazione delle viti o dei dispositivi di fissaggio in conformità alle presenti istruzioni cui poè comportare rischi di scosse elettriche.

• Collegare la cappa all'alimentazione di rete mediante un interruptatore bipolare con distance tra i contatti di almeno 3 mm.
• Non cuocere al flambé sotto la cappa: si potrebbe sviluppare un incendio.
• Questo apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità psico-fisico-sensoriali o con esperienza e conoscenze insufficienti, perché attentamente sorvegliati e struiti su come utilizzato in modo sicuro l'apparecchio e sui pericoli che ciò comporta. Assicurarsi che i bambini non giochino con l'apparecchio. Pulizia e manutenzione da parte dell'utente non devono essere effettuate da bambini, a meno che non siano sorvegliati.
• "ATTENZIONE: le parti accessibili possono divertare molto calde durante l'uso degli apparecchi di cottura".
• Il significato sul prodotto o sulla sua confezione indica che il prodotto non può essere smaltito come un normale rifiuto domestico. Il prodotto da smaltire deve essere conferito presso un apposto centro di raccolta per il riciclaggio dei componenti elettrici ed elettronici. Assicurandosi che questo prodotto sia smaltito correttamente, si contribuire a prevenir potenziali consequences negative per l'ambiente e per la salute che potrebbero altrimenti derivare dal suo smaltimento inadeguato. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare il Comune, il servizio locale di smaltimento rifiuti oppure il negozio dove è stato acquistato il prodotto.
• Spagnere o scollegare l'apparecchio alla rete di alimentazione prima di qualunque operazione di pulizia o manutenzione.
• Pulire e/o sostituire i filtri dopo il periodo di tempo specificato (pericolo di incendio).

2. USO

• La cappa aspirante è progettata esclusivamente per l'uso domestico allo scopo di eliminare gli odori alla cucina.
  Non usare mai la cappa per scopi diversi da quelli per cui è stata progettata.
  Non lasciare mai fiamme alte sulla cappa quando è in funzione.
• Regolare l'intensità della fiamma in modo da dirigerla esclusivamente verso il fondo del recipiente di cottura, assicurandosi che non ne avvolga i lati.
• Le friggitrici devono essere costamente controllate durante l'uso: I'olio surriscaldato potrebbe incendiarsi.

3. MANUTENZIONE

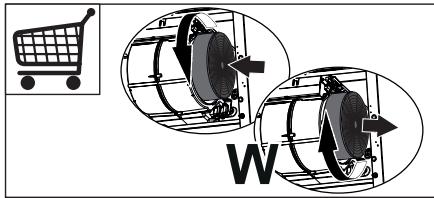

• Ilchio al carbone attivo non è lavabile né è rigenerabile e deve essere sostituito ogni 4 mesi di funzionamento circa o più frequently in caso di utilizzato molto intenso (W).

• I filtri antigrasso devono essere puliti anni 2 mesi di funzionamento o più frequently in caso di utilizzo molto intenso e possono essere lavati in lavastoviglie (Z).

• Spie comandi ove presenti.

• Pulire la cappa'utilizzando un panno umido e un detergente liquido neutro.

4.COMANDI

Tasto	Funzione	Display
T1	Accende e spegne il motore di aspirazione alla prima velocità.	Visualizza la velocità impostata
	Tenendo il tasting premuto per circa 5 secondi, quando tutti i carichi sono spenti (Motore+Luce), si Attiva / Disattiva l'allarme dei Filtri al Carbone attivo.	- 1 Lampeggio C Allarme Filtri CA Attivo - 2 Lampeggio C Allarme Filtri CA Disattivo
T2	Decrementa la velocità di esercizio.	Visualizza la velocità impostata.
	Con l'allarme filtri in corso premendo il tasting per circa 3 secondi si effettua il reset dell'allarme. Tali segnalazioni sono visibili solo a motore spen-lo.	F segnala la necessità di lavare i filtri antigrasso metallici. L'allarme entra in funzione dopo 100 ore di lavoro effettivo della Cappa. C segnala la necessità di sostituire i filtri al carbo-ne attivo e devonoanche essere lavati i filtri antigrasso metallici. L'allarme entra in funzione après 200 ore di lavoro effettivo della Cappa.
T3	Incrementa la velocità di esercizio.	Visualizza la velocità impostata
T4	Attiva la velocità Power da qualsiasi velocità anche da motore spento, tale velocità è tempo-rizzata a 6 minuti, al termine del tempo il systemà ritorna alla velocità precedentamente impostata. Adatta a fronteggiare le massime emissioni di fumi di cottura.	Visualizza P.
L	Accende e spegne l'impianto di illuminazione alla massima intensità.

5. ILLUMINAIZIONE

Lampada	Assorbimento (W)	Attacco	Voltaggio (V)	Dimensione (mm)	Codice ILCOS
	28	E14	220-240	104 x 35	HSGSB/C/UB-28-220/240-E14
	20	G4	12	33 x 9	HSG/C/UB-20-12-G4
	35	GU10	230	51 x 50,7	HAGS-35-230-GU10-51/40
	50	GU10	230	51 x 50,7	HAGS-35-230-GU10-51/20
	20	GU4	12	40 x 35	HRGS-20-12-GU4-35/30
	20	GU5.3	12	46 x 51	HRGS-20-12-GU5.3-50/10
	16	G13	95	720 x 26	FD-16/40/1B-E-G13-26/720
	18	G13	57	589,8 x 26	FD-18/40/1B-E-G13-26/600
	9	G23	60 (lampada) 220-240 (starter)	167 x 28	FSD-9/27/1B-I-G23
	11	G23	91 (lampada) 220-240 (starter)	235,8 x 28	FSD-11/40/1B-I-G23
