Produkttyp	Waschmaschine
Modell	HW08-CP1439S
Marke	Haier
Aufstellung	Freistehend (freistehende Aufstellung)
Abmessungen (H x B x T)	845 x 595 x 650 mm
Nettogewicht	71 kg
Stromversorgung	220-240 V~ / 50 Hz, 10 A
Wasserdruck	0,03 - 1 MPa
Nennkapazität	8 kg
Maximale Schleuderdrehzahl	1600 U/min
Anzahl Programme	16
Energieeffizienzklasse	A+++
Jährlicher Wasserverbrauch	9 856 L/Jahr
Hauptfunktionen	Intelligente Dosierung, Zeitvorwahl, Kindersicherung, Programmspeicher
Spezialprogramme	Hygiene 95°C, Jeans, Sport, Feinwäsche, Wolle, Mischwäsche, Synthetik, Baumwolle, Tägliche Wäsche, Ultraweiß, Express 15', Baby-Baumwolle, Schonwäsche, Handwäsche, Schleudern/Abpumpen, Trommelreinigung
Pflege und Reinigung	Reinigung des Pumpenfilters, des Waschmittelfachs, der Trommel (eigenes Programm)
Sicherheit	Aqua Stop, Türverriegelung, Überlaufschutz, Kindersicherung
Ersatzteile und Reparierbarkeit	Pumpenfilter, Ablaufschlauch, Zulaufschlauch, Verschlussstopfen
Allgemeine Informationen	Anleitung in mehreren Sprachen verfügbar (FR, DE, EN, ES, IT, NL, PL, RU). Gerät für den Hausgebrauch bestimmt.

Häufig gestellte Fragen - HW08-CP1439S HAIER

Was tun bei Stromausfall während eines Waschgangs?

Das laufende Programm wird nicht lange gespeichert. Nach Wiederkehr des Stroms prüfen Sie, ob die Tür aufgrund des Wasserstands verriegelt ist. Falls nötig, senken Sie den Wasserstand über die manuelle Entleerung (Pumpenfilter) und ziehen Sie dann den Hebel hinter der Wartungsklappe, um die Tür zu entriegeln.

Wie reinige ich den Pumpenfilter?

Schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Öffnen Sie die Wartungsklappe mit einer Münze oder einem Schraubendreher. Stellen Sie einen flachen Behälter unter den Ablaufschlauch, entfernen Sie den Stopfen und lassen Sie das Wasser ab. Schrauben Sie den Filter heraus, reinigen Sie ihn unter fließendem Wasser und setzen Sie ihn wieder ein. Verschließen Sie den Schlauch und schließen Sie die Klappe.

Was bedeutet der Fehlercode E1?

Der Code E1 zeigt einen Fehler beim Abpumpen an: Das Wasser wurde nicht abgeleitet. Reinigen Sie den Pumpenfilter, überprüfen Sie, ob der Ablaufschlauch nicht verstopft ist und ob die Installation korrekt ist (Höhe zwischen 80 und 100 cm).

Wie verwende ich die intelligente Dosierung?

Die intelligente Dosierung ist standardmäßig aktiviert. Sie dosiert automatisch Flüssigwaschmittel und Weichspüler aus den dafür vorgesehenen Behältern (Fächer 1 und 3). Füllen Sie die Behälter bis zur MAX-Linie. Zum Deaktivieren drücken Sie die Tasten c oder d auf dem Bedienfeld.

Was tun, wenn die Maschine kein Wasser einlässt?

Prüfen Sie, ob der Wasserhahn geöffnet ist, ob der Wasserdruck ausreichend ist (≥0,03 MPa), ob der Zulaufschlauch nicht geknickt ist und ob der Zulauffilter nicht verstopft ist. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Wie aktiviere ich die Kindersicherung?

Drücken Sie nach dem Start gleichzeitig die Tasten 'Programm' und 'Auswahl' für etwa 3 Sekunden. Das Verriegelungssymbol wird angezeigt. Wiederholen Sie den Vorgang zum Entriegeln.

Welches Programm ist am energieeffizientesten?

Die Programme 'Baumwolle 60°C' und 'Baumwolle 40°C' sind die Standardprogramme für die Energieetikettierung. Um Energie zu sparen, verwenden Sie eine maximale Beladung, niedrige Temperatur und maximale Schleuderdrehzahl. Das Programm 'Express 15' ist schnell, verbraucht aber weniger Energie bei reduzierter Beladung.

Wie stelle ich die Füße ein, um die Maschine zu stabilisieren?

Drehen Sie die verstellbaren Füße, damit die Maschine perfekt waagerecht steht (verwenden Sie eine Wasserwaage). Dies reduziert Vibrationen und Geräusche.

Welche Waschmittelarten werden empfohlen?

Verwenden Sie Waschmittel, die für die Maschinenwäsche geeignet sind. Für die intelligente Dosierung verwenden Sie unkonzentriertes Flüssigwaschmittel. Pulverwaschmittel werden für die intelligente Dosierung nicht empfohlen. Befolgen Sie die Anweisungen des Waschmittelherstellers.

Die Maschine macht beim Schleudern ungewöhnliche Geräusche, was tun?

Überprüfen Sie, ob die Beladung gleichmäßig ist (verteilen Sie die Wäsche) und ob die Maschine waagerecht steht. Stellen Sie sicher, dass alle Transportsicherungen entfernt wurden. Wenn das Geräusch anhält, reinigen Sie den Pumpenfilter und prüfen Sie, ob kein Fremdkörper in der Trommel steckt.

BEDIENUNGSANLEITUNG HW08-CP1439S HAIER

Gebrauchsanleitung
Waschmaschine

HW80-BD1626

Danke, dass Sie sich für ein Haier Produkt entschieden haben.

Bittelesen Sie diese Gebrauchsanleitung sehr sorgfältig bevor Sie das Gerät in Betrieb besteht. Sie enthalt wichtige Informationen, damit Sie viel Freude an Ihr Gemarbeit haben und ein{sicherer und sauberer Betrieb gewährleistet ist.

Bewahren Sie这点es Handbuch gut auf, damit Sie bei Bedarf immer wieder darauf zu Rückgreifen konnen.

Wenn Sie die Maschine verkaufen, abgeben oder bei einem Umzug zusücken, geben Sieitte die Gebrauchsanleitung dazu,damit der neue Besitzer sich mit den Anweisungen zur Benutzung und zum sicheren Betrieb vertraut machen kann.

Legende

√ 1a
Nein
i Allgemeine Hinweise und Tipps
Achtung! Unbedingt lessen! Wichtigte Hinweise zur Sicherheit von Personen und zur Vermeidung von Sachschäden.
Umwelt-Tipps

Entsorgung

Elektrogeräte nicht in den Hausmull geben, sondern getrennt entsorgen. Wenden Sie sich an ihren Abfallwirtschaftsbetrieb für genaure Informationen über die Mänglichkeiten zur Entsorgung. Wenn Elektrogeräte auf Mülldeponien oder Schuttabladeplätzen entsorgt werden, konnen gefährliche Substanzen ins Grundwasser und dadurch in die Nahrungskette gelangen, was zu gesundheitlichen Beeinträchtigungen führen kann. Wenn Sie ein altes Gerät durch ein neues ersetzen, ist der Verkaufer rechtlich dazu verpflichtet, das alte zur kostenlosten fachgerechten Entsorgung zusammenhemen.

Inhalt

Sicherheitshinweise. 4-5
Produktbeschreibung 6
Bedienblende 7-10
Programme 11
Verbrauch 12
Täglicher Gebrauch 13-16
Reinigung und Pflege 17-19
Fehlerbehebung 20-22
Installation 23-25
Technische Daten 26
Kundendienst 27

Bevor Sie das Gerät zum ersten Mal anschalten achten Sie darauf, dass...

... alle Transportsicherungen ordnungsgemäß halten.
... das Stromkabel nicht in oder unter dem Geräte eingeklemmt oder sonstwie beschädigt wird.
... die Steckdose mit einer 16-Ampere-Sicherung abgesichert ist.
...das Gerät eine separate geerdete Steckdose hat.
...die Steckdose stets zuganglich ist.
... man am Stecker und nicht am Kabelzieht, um das Gerät vom Stromnetz zu trennen.
... die Wasserschläuche fest angeschlossen sind und bei geöffnetem Wasserhahn nirgends Wasser austritt.
... Sie das Gerät nur benutzen, wenn alle Anschlüsse ordnungsgemäß installiert sind.

Denken Siearan,dassie…

...keine Kinder oder nicht zurechnungsfähige Personen mit dem Gerät oder dem Verpackungsmaterial streien.
... das Gerät darüber Frost noch Hitze oder direktem Sonnenlicht aussetzen.
... das Gerät keiner Nisse oder Feuchtigkeit aussetzen. Falls das Gerät aus irgendem Grund nass werden sollen, unterbrechen Sie die Stromversorung und halten Sie es von selbst wieder trocknen.
... das Gerät nicht anfassen oder benutzen, wenn Sie barfuß sind oder nasse oder feuchte Höhe oder Fuß haben.
...keine leicht entflammbaren Wasch- oder Reinigungsmittel, oder mit entszündlichen Stoffen verunreinigte Wäsche im Umfeld der Maschine aufbewahren.
...keine entzündlichen Sprays in der Naze des Geräts benutzen.
... das Gerät nicht auf einen Teppich oder zu nah an eine Wand oder ein Möbelstück stellen.

Im tätiglichen Gebrauch achten Sie darauf, dass ...

... Kinder nicht mit dem Gerät spielen!

... das Gerät nicht von Personen bedient wird, die dazu körperlich oder geistig nicht in der Lage sind oder keine Erfahrung damit haben.
...ReiBverschlüsse geschlossen sind und lose Teile fixiert werden, damit die Wäsche keinen Schaden nimmt. Falls nötig, verwenden Sie ein Wäschenetz.
... Sie das Gerät nach jedem Waschgang ausschalten und den Netzsteckerziehen. Dies dient sowohl ihrer Sicherheit als auch der Senkung Ihr's Energie-Verbrauchs.
... Sie den unteren Teil der Tür trocken wischen.
... die Tur bei Nichtbenutzung leicht geöffnet bleibt, damit sich keine unangenehmen Gerüche bilden.
... ein beschädigtes Stromkabel nur vom Hersteller, dem Kundendienst oder einem entsprechenden Fachmann ersetzt wird.

Denken Sie daran, dass Sie ...

... das Gerät nicht abdecken oder zustellen. Im Betrieb entstehende Feuchtigkeit muss abtrocknen können!
...keine schweren, freißen oder feuchten Gegenstände oder Hitzequellen auf das Gerät stellen.
... Schwämme oder Ähnliches nicht zu heiß waschen.
... nicht die Waschmittelschublade öffnen, während der Waschvorgang lauft.
... nicht die Tur anfassen, solange der Waschvorgang lauft. Die Tur wird hei!
... nicht die Tur公开发行, solange der Wasserstand sightbar oberhalb der Türoeffnung besteht.
... die Tur des Geräts nicht mit Gewalt öffnen. Ein Sicherheitsmechanismus gibt die Tur erst eine gewisse Zeit nach Beendigung des Waschvorgangs frei.

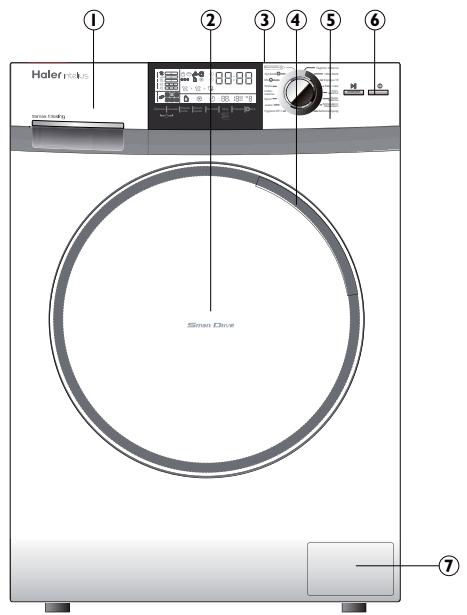

Aufgrund technischer Änderungen kann diese Zeichnung ev. von dem von Ihnen erworbenen Modell abweichen.

I Waschmittelschublade
2 Waschmaschinentür (Bullauge)
3 Abdeckplatte
4 Turgriff
5 Bedienblende
6 Ein/Aus
7 Serviceklappe

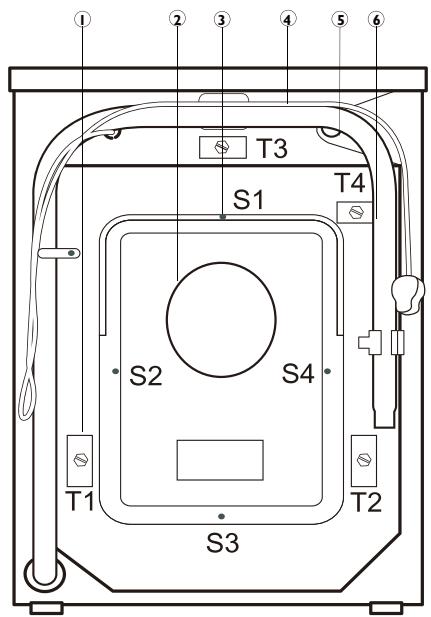

I Transportsicherung (TI-T4)
2 Rückwand
3 Schrauben
hintere Abdeckung (SI-S4)
4 Stromkabel
5 Zulaufventil
6 Ablaufschlauch

Zubehör

Ix Einlaufschlauch

4x Abdeckkappen

Ix Ablaufschlauchhalterung

Ix Bedienungs-anleitung

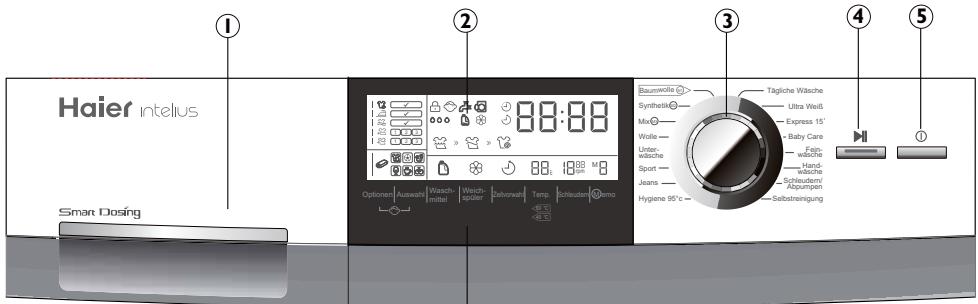

Waschmittelschublade
2 Display
3Programmwahler
4 Taste „Start/Pause“
5 Taste „Ein/Aus"
6 Funktionstasten a-h

Waschmittelschublade

Beim Öffnen der Waschmittelschublade werden drei Kammern sightbar:

Kammer I: Flüssigwaschmittel Tank (s.,,Smart Dosing)
kein Gel, kein Konzentrat einnullen

Kammer 2: Waschmittelfach für alle Waschmittel geeignet, wenn „Smart Dosing“ deaktiviert ist.

Kammer 3: Weichspüller Tank (s.,Smart Dosing")

Die Empfehlung für die Waschmitteltypen sind nutzbar für entsprechliche Waschtemperaturen.itte beachten Sie die Informationen auf der Waschmittelpackung.

Display

Ist das Gerät eingeschaltet, zeigt das Display zu jeder Zeit den aktuellen Gerätestatus auf sechs entsprechenden Feldern an (s. nächste Seiten). Im Programmablauf erlischt das Display nach einiger Zeit (Energiesparmodus). Ein Dreh am Programmwähler reaktiviert es.

Programmwähler + Waschprogramme

Durch Drehen wird eines der 16 Programme (s.,Programme") ausgewählt, die Programm LED am Wahler und die Grundeinstellungen im Display leuchten auf.

,,Start/Pause"

Drücken startet bzw. unterbricht das aktuell angezeigte Programm.Während des Programmablaufs leuchtet die Taste bzw. blinkt bei Unterbrechung.

,Ein/Aus

Zum Einschalten Taste kurz betätigten, das Display leuchtet. Um Auszuschalten ist die Taste länger (ca. 2 Sekunden) zu drücken. Läuft kein Programm, bzw. wird kein Programm angewählt, schaltet sich das Gerät nach einiger Zeit automatisch ab.

Für optimale Waschresulte hat jeder Programm von Haier empfohlene, eigene Voreinstellungen und Grenzwerte. Im Rahmen dieser Werkseinstellungen können einzeln Progammparameter und zusätzliche Funktionen individuell verändert werden (s.,Programme" und „Funktionstasten").

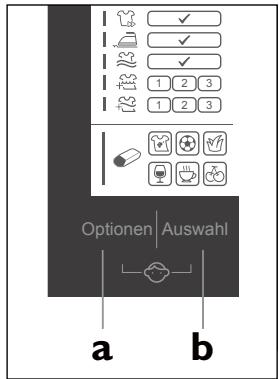

Durch Drücken dieser Taste konnen die Zusatzfunktionen und ihre jeweiligen Einstellungen nacheinander angewählt werden. Das entsprechende Symbol leuchtet auf.

,Ausbahl“ (Taste b)

Durch Drücken dieser Taste wird die aktuell angewählte Option für das Programm ausgewählt, das Symbol blinkt. Zusätzlich leuchtet das „Häkchen“-Symbol, bzw. ein „I“,2“,3"-Symbol, oder eines der Fleckensymbole. Wird nun die Taste a (“Optionen”) oder für ca. 3 Sekunden keine Taste betätig, ist die Option im Programm aktiviert.

,Kindersicherung" (Taste a + b)

These Funktion sperrt die Betätigung der Bedienblende. Nach dem Start, nach Programmstart werden gleichzeitig die Tasten „Optionen" und „Auswahr" für ca. 3 Sekunden gedrückt, das Sperrsymbol leuchtet auf. Erneutes gleichzeitiges Drücken hebts die Sperrung wieder auf.

,Waschmittel" (Taste c)

Durch Drücken dieser Taste wird die Option „Smart Dosing™, für Flüssigwaschmittel zu- oder abgewählt. Ist die Grundeinstellung „Smart Dosing" deaktiviert, ist für alle Waschmittelarten die Waschmittelkammer 2 zu verwenden.

,,Weichspüller“ (Tasted)

Durch Drücken dieser Taste wird die Weichspulerdosierung (s.,Smart Dosing") zu- oder abgewählt.

„Smart Dosing“ ist stets voreingestellt. Abhängig von Programm, Wäschemenge und Wasserhärte dosiert das Gerät automatisch die optimale Menge aus den entsprichenden Tanks in der Waschmittelschublade für Flüssigwaschmittel (1,3I) und Weichspüler (0,5I). Es leucht den entsprichenden Symbole. Dies gewährleistet ein optimales Waschresultat, sparsamen Waschmitteleinsatz und schon die Umwelt. Eine Füllung reicht für ca. 20 Waschgänge. Ist ein Tank leer, blinkt das entsprchende Symbol im Feld „Gerätestatus“.

,,Zeitvorwahl“ - Endzeitvorwahl (Taste e)

Durch Drücken dieser Taste leuchtet das Tastensymbol und die aktuelle Endzeit auf. Das gewählte Programm wird entsprechend später gestartet. Durch Drehen des Programmmwahlers kann die Zeit in Schritten von 30 Minuten zwischen 0,5-24 Std. eingestellt werden. Z.B. bileutet 6:30, dass das Programm in 6 Stunden 30 Minuten beendet ist. Nicht verfügbar im Programm „Schleudern/Abpumpen".

Hinweis: Die gewählte Zeit muss immer länger als die Programmdauer sein, sonst wird das Waschprogramm sofort gestartet, obwohl die Vorgabe verfehlt werden kann.

Zeitanzeige (funktionsabhängig)

"Temp." (Taste f)

Durch Drücken dieser Taste wird die angezeigte maximale Waschtemperatur verändert.

Hinweis: Bei Anzeige,--" ist der Kaltwaschgang aktiv.

,Schleudern" (Taste g)

Durch Drücken dieser Taste wird die angezeigte Schleuder-drehzahl verändert.

,Memo" (Taste h)

Die „Memo“ Funktion ist für die Programme „Baumwolle“ (M1), „Synthetik“ (M2) und „Mix“ (M3) verfügbar. Durch Drücken dieser Taste nach Auswahl aller Programmeinstellungen, leuchtet die entsprechende Anzeige „M1“/„M2“/„M3“ auf.Wird nun das Programm gestartet, werden die individuellen Einstellungen gespeichert. Bei der nachsten Programmwahl aktiviert die Taste „Memo“ diese, das Programm kann(sofort gestartet werden.

Hinweis:

Die aktuelle Einstellung ist gelöscht, wenn ein anderes Programm gewählt, oder die Taste „Ein/Aus“ für ca. 3 Sekunden gedrückt wird. Im laufenden Betrieb muss vorher „Start/Pause“ gedrückt werden.

Optionen

Kurzwaschprogramm

Knitterschutz

Spulstopp

Intensiv Waschen (1-3)

Extra Spulen (1-3)

Fleckenoptionen

Normale Verschmutzung

Sport

Wein

Kaffee

Obst

Gerätestatus

Tüvertriegelung

Kindersicherung

Kein Wasserzulauf

Tur offen

Intelligente Wasserhärte

• Erkennung aktiv

Flüssigwaschmittel

Tankleer

Weichspuler

-Tankleer

Programmstatus

Waschgang

Spulgang

Schleudern/ Abpumpen

Programmfunktion

Flüssigwaschmittel

Weichspüler

Zeitvorwahl

Waschtemperatur

Schleuderdrehzahl

Memo

Weichspuler

-Tankleer

Waschprogramme

Flüssigwaschmitteltank
2 Waschmittelfach
3 Weichspulertank

3 2 1

Empfohlene Wäsche

Schleuderdrehzahl voreingestellt

Programm

Temperatur Maximal

Voreinstellung

Baumw./ Synth.

1000 U/min

1

Hygiene 95^

95^ C

Baumw./ Synth.

1000 U/min

2 Jeans

ans bis 60^

40^ C

Jeans

1000 U/min

41

nterwäsche bis 60^

40^ C

Unterwäschene

1000 U/min

5 Wolle

olle bis 40^

Wolle

600 U/min

6 Mix

ix bis 60^

Baumw./Synth.

1000 U/min

79

vnthetik bis 60^

Synthetik

1200 U/min

8 E

aumwolle bis 90^

Baumwolle

1600 U/min

9T

gliche Wäsché bis 40^

Baumwolle

1400 U/min

10

Ultra Weiβ bis 60^

Baumw./ Synth. 1000 U/min

11

xpress 15' bis 30^

Baumw./Synth.1000U/min

12

aby Care bis 90^

Baumw./ Synth. 1000 U/min

13

einwäsche bis 40^

Seide ,Wolle 600 U/min

14

landwäsche bis 40^

Baumwolle 800 U/min

15

chleudern/Abpumpen

·s

1400 U/min

16

elbsteinigung

·s

1000 U/min

Die Verbrauchsangaben sind Richtwerte und konnen in Abhängigkeit der örtlichen Gegebenheiten abweichen.

Programm	Max. Beladungkg	Energie-verbrauchkWh	Wasser-verbrauchL	Temp.°C	Programm-Dauerh:min	Schleuder-wirkung%
Hygiene 95°C	2	2,00	36,0	95	Auto	---
Jeans	4	0,56	40,0	40	Auto	---
Sport	2	0,26	35,0	30	0:25	---
Unterwässche	4	0,50	40,0	40	1:09	---
Wolle	1	0,10	50,0	---	0:42	---
Mix	4	0,56	34,0	40	Auto	---
Synthetik	4	0,25	46,0	30	Auto	---
Baumwolle 40*	4	0,40	35,0	40	Auto	<45
Baumwolle 60*	4	0,55	36,0	60	Auto	<45
Baumwolle 60*	8	0,55	45,0	60	Auto	<45
Tägliche Wäsche	4	0,58	46,0	40	1:20	---
Ultra Weiß	2	0,60	45,0	40	0:59	---
Express 15'	1	0,20	20,0	20	0:15	---
Baby Care	4	2,00	67,5	90	2:05	---
Feinwässche	1	0,25	50,0	30	0:56	---
Handwässche	2	0,25	36,0	30	0:57	---
Schleudern/Abpumpen	8	0,10	---	---	0:06	---
Selbstreinigung	---	1,80	15,0	90	1:05	---

*Hinweis:

Prüpfprogramm für die Energieetikettierung nach 2010/30EU: Baumwolle 60^ / 40^ mit max. Schleuderdrehzahl und aktiviter Intensivfunktion (Stufe 3) ohne „Smart Dosing".

Die Standard 60^ u. 40^ Baumwoll-Programme sind, bezogen auf den Energie- und Wasserverbrauch, die effizienten Programme zur Reinigung normal verschmutzer Wäsche aus Baumwolle. Die tatsächliche Waschtemperatur kann damit von der am Gerät eingestelltten Temperatur abweichen.

Das Gerät ist für die haushaltsübliche Textilwäsche in geschlossenen Räumen bestimmt. Bei gewerbllicher, industrieller oder zweckfremder Nutzung entfällt die Haier-Garantie. Beachten Sie die Pflegeanleitungen auf den Etiketten der Wäschstücke und waschen Sie nur maschinenwaschbare Textilien.

Stromanschluss

SchlieBen Sie die Maschine an eine ordnungsgemäß installierte Steckdose an (220-240V~/50Hz).

Wasseranschluss

Prufen Sie vor Anschluss der Maschine ob das Zulaufwasser sauber und klar ist. Öffnen Sie den Wasserhahn vollständig vor dem Einsatzen.

Ahtung:

Prufen Sie nach dem Aufdrehen des Wasserhahns, ob der Wasserschlauch fest angeschlossen ist und nirgends Wasser austritt.

Vorbereitung der Wäsche

Sortieren Sie die Wäsche nach Stoffart (Baumwolle, Synthesik, Seide,Wolle) und Grad der Verschmutzung. Weiße und farbige Wäsche getrennt waschen.

Prufen Sie durch Handwäsche, ob farbige Wäschestücke, ausbleichen oder abfärben.

Taschen leeren (Münzen, Schlüssel, Papiertaschentücher etc.) und schmückende Accessoires entfern (Broschen etc.).

Wäschesticke ohne festen Saum, feine Unterwäsche (Dessous) und empfindliche Textilien wie Gardinen sollenn, wenn überhaupt, in Wäschenetzen geschützt gewaschen werden.

ReiBverschlüsse und Haken schlieben.Vergewisern Sie sich, dass alle Knöpf fest sitzen. Kleine Wäschestrecke wie Socken, Gurtel, Buxtenhalter etc. in Wäschenetzen waschen. Groß Wäschestrecke wie Betttücher etc. nicht gefaltet waschen.

Wäsche auf links zu waschen schon ihrer Textilien.

Antung:

Fremdtiele können zu Fehlfunktionen und Beschädigungen bei Wäsche und Gerät führen.

Beladen der Waschmaschine

Legen Sie die Wäschestücks einzeln hinein. Achten sie darauf die Waschmaschine nicht zu überladen. Es sollte eine Handbreit zwischen Beladung und Trommeloberkante frei bleiben. Schließen Sie die Tur sorgfältig.

Hinweis:

Vor der ersten Benutzung und zur regelmäßigen Pflege wird empfohlen, das Programm „Selbstreinigung“ mit Waschmittel, oder einem geeigneten Maschinenreiniger in Kammer 2 durchlaufen zu halten.

Waschmittel wahlen

Waschqualität und Leistung der Maschine sind abhängig vom verwendeten Waschmittel. Verwenden Sie nur Waschmittel die für Maschinenwäsche geeignet sind. Benutzen Sie entsprechende Spezialwaschmittel, z.B. für Synthetik und Wolle. Beachten Sie die Empfehlungen der Waschmittelhersteller. Benutzen Sie auf keinen Fall Lösungsmittel, z.B. Trockenreiner, Trichlorethylen und ähnliche Produkte.

Hinweis:

Entfernen Sie vor Gebrauch Waschmittelrückstände in der Maschine. Nicht mehr Waschmittel verwenden als notig. Richten Sie sich nach den Dosieranweisungen des Waschmittelherstellers.

Waschmittel einfllen - „Smart Dosing“

Ziehen Sie die Waschmittelschublade hers aus und fullen Sie die zu verwendenden Waschmittel in oder Weichspuler die entsprechenden Kammern ein.

Wichtig: „Smart Dosing“ ist stets voreingestellt. Abhängig von Programm, Wäschemenge und Wasserhärte dosiert das Gerät automatisch die optimale Menge aus den entspruchenden Tanks für Flüssigwaschmittel (1,3I) und Weichspüler (0,5I).

Zum Auffullen wird der zutreffende Deckel in der Waschmittelschublade geöffnet und ein nicht konzentriertes Produkt bis zur „MAX limit line“ aufgefüllt.

Zuletzt wird die Schublade vorsichtig zugeschoben.

Hinweis:

Alle anderen Waschmittel (Pulver, Gel, Spezialwaschmittel) werden für jeder Wäsche extra in die Kammer 2 eingefüllt und „Smart Dosing“ deaktiviert!

Programm einstellen

Für ein gutes Waschergebnisitte immer ein entsprechendes Waschprogramm nach Wasehart und Verschmutzungsgrad wahlen. Zur Einstellung des Programms den Programmregler drehen.

Optionen einstellen

Wahlen Sie die gewünschte Option aus (s „Bedienblende").

Programm starten

Taste „Start/Pause“ drücken. Das Gerät startet das eingestellte Waschprogramm. Änderungen sind nur noch mit Programmabbruch möglich. Am Ende wird zunachst „End“ angezeigt, dann schaltet sich die Maschine ab.

Programm unterbrechen - abbrechen

Um ein laufendes Programm zu unterbrechen „Start/Pause“ Taste drücken. Nochmalige Betätigung setzen das Programm fort.

Um den Programmablauf abzubrechen und alle Einstellungen zu loschen „Start/Pause“ Taste und dann für ca. 3 Sekunden „Ein/Aus“ betätigten.

Hinweis:

Wahlen Sie die Programmeinstellungen sorgfältig gemäß den Pflegesymbolen und der Programmtabelle.

Sie schonen ihre Wäsche und verhindern zusätzliches Knittern, wenn die Wäsche gleich nach Programmende entnommen wird.

Nach dem Waschen

Nach Programmende Wäsche baldmöglichst entnehmen. Wasserzulauf schließen und Netzsteckerziehen. Nach Betriebsende Türe und Waschmittelschublade stets öffnen. So kann Feuchtigkeit entweichen und unangenehmer Geruch nicht entstehen.

Pflegesymbole

Waschen
95 Waschbar bis 95°C Normalwässche	60 Waschbar bis 60°C Normalwässche	60 Waschbar bis 60°C Schonwässche
40 Waschbar bis 40°C Normalwässche	40 Waschbar bis 40°C Schonwässche	40 Waschbar bis 40°C Feinwässche
30 Waschbar bis 30°C Normalwässche	30 Waschbar bis 30°C Schonwässche	30 Waschbar bis 30°C Feinwässche
Handwässche bis 40°C	Nur Trockenreinigung
Bleichen
Jegliches bleichen erlaubt	Sauerstoffbleiche	Nicht bleichen
Trocknen
Trocknen im Trocker Normale Temperatur	Trocknen im Trocker Niedrige Temperatur	Nicht in den Trockner
Hängend trocknen	Flach trocknen
Bügeln
Bügeln mit hoher Temperatur bis 200°C	Bügeln mit mittlerer Temperatur bis 150°C	Bügeln mit niedriger Temperatur bis 110°C ohne Dampf (Bügeln mit Dampf kann Schäden verursachen)
Nicht bugeln
Professionelle Reinigung
Reinigen mit Perchlorid	Benzin Trockenreinigung	Nicht chemisch reinigen
Professionelle Nassreinigung	Professionelle Nassreinigung nicht erlaubt

Waschmittelschubblade reinigen

Reinigen Sie die Waschmittelschubblade regelmäßig. Ziehen Sie die Schublade am Griff bis zum Anschlag hers aus (I) und drücken Sie die Entriegelung (2) zum Entnehmen. Spulen Sie sie mit klarem Wasser und setzen Sie sie wieder ein.

Maschine reinigen

Vor Reinigung und Wartung der Maschine immer den Netzsteckerziehen. Mit einem weichen feuchten Tuch und Seifenlauge das Maschinengehause und die Gummidichtungen abwischen. Keine organischen Reiniger oder aggressiven Lösemittel verwenden. Aus hygienischen Gründen wird empfohlen, gelegentlich das Programm „Selbstreinigung“ mit Waschmittel, aber ohne Wäsche durchlaufen zu halten.

i Hinweis:

Vor der ersten Benutzung oder bei Wiederinbetriebnahme wird empfohlen, das Programm „Selbstreinigung 90 C“ mit Waschmittel aber ohne Wäsche zur Entfernung möglicher Beläge durchlaufen zu halten.

Tipps zum Energiesparen

Sammeln Sie die Wäsche, bis Sie eine volle Waschmaschinenladung haben. Überladen Sie die Maschine nicht. Nur bei starker Verschmutzung sollte Waschzeit und Temperatur erhöht werden. Richten Sie sich bei der Dosierung des Waschmittels nach den Angaben auf der Waschmittelpackung. Wahlen Sie die richtige Waschtemperatur. Moderne Waschmittel wirken auch im Bereich unter 60^ sehr gut. Wahlen Sie die hochstmögliche Schleuderrehzahl bei Benutzung eines Waschetrockners.

Fremdkörperfalle

Prüfen Sie die Fremdkörperfalle insbesondere wenn das Gerät nicht abpumpt / schleudert oder beim Abpumpen / Schleudern ungewöhnliche Gerausche zu horen sind.

Achtung:

Verbrühungsgefahr! Das Wasser in der Fremdkörperfalle kann direkt nach dem Waschen sehr heiss sein!
Warten Sie mit dem Öffnen der Fremdkörperfalle, bis das Wasser abgekühlt ist

I. Schalten Sie das Gerät aus undziehen Sie den Netzstecker.
2. Öffnen Sie die Serviceklappe mit Hilfe einer Münze oder eines Schraubenziehers.
3. Stellen Sie einen flachen Behälter bereit, um das Laugenwasser aufzufangen. Es konnen größere Mengen austreten!
4. Ziehen Sie den Notentleerungs-Schlauch Heraus und halten Sie das Ende über den Behälter.
5. Entfernen Sie den Verschluss-Stopfen aus dem Schlauch.
6. Sobald kein Wasser mehr auslauft, schrauben Sie die Fremdkörperfalle entgegen dem Uhrzeigersinn Heraus.
7. Entfernen Sie eventuell vorhandene Fremdkörper und Verunreinigungen.
8. Säubern Sie die Fremdkörperfalle unter fließendem Wasser.
9. Schrauben Sie die Fremdkörperfalle im Uhrzeigersinn wieder sorgfältig fest.
10. Verschlieben Sie den Notentleerungs-Schlauch und schiben Sie hijn wieder ins Gerät.
11. Schlieben Sie die Serviceklappe.

Achtung: Die Dichtung der Fremdkörperfalle muss sauber und unbeschädigt sein. Wenn der Deckel nicht exakt sitszt und fest zugedrecht ist, kann Wasser austreten.

Wasserzulauf und Sieb reinigen

Prufen Sie regelmäß den Wasserzulaufschlauch und reinigen Sie das dazugehörige Sieb, um Verstopfungen zu vermeiden.

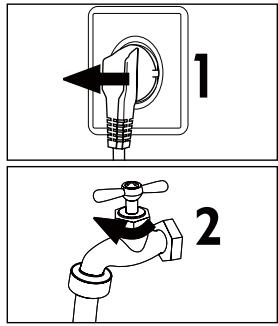

Bei längerer Nichtbenutzung

Wenn die Waschmaschine für längerere Zeit nicht benutzt wird, ziehen Sie den Netzstecker (1) und schlieben Sie den Wasserzulauf (2). Die Türe bleibt geöffnet. So kann Feuchtigkeit entweichen und kein unangenehmer Geruch entstehen.

Vor Wiederinbetriebnahme sind das Stromkabel und alle Anschlüsse auf Funktionsfähigkeit und Dichtheit zu prufen.

Die optimale Waschmittel Art wahlen

	Universal	Color	Fein	Spezial	Weichspüler
Wolle	-	-	-	F	O
Mix	F/P	F/P	-	-	O
Synthetik	F/P	F/P	F	-	O
Baumwolle	F/P	F/P	-	-	O
Express 15'	F	F	-	-	O
Feinwässche	-	-	F	-	O

	Waschmittel	Temperaturbereich range in °C
F	Flüssigwaschmittel	kalt - 60
P	Pulverwaschmittel	40 - 90
o	Optional	---
-	Nein	---

Bei Verwendung von Flüssigwaschmittel ist es empfehlenswert, keine Startzeitvorwahl zu aktivieren. Die Waschmittelmenge unbedingt nach Packungsangabe wahren! Info: Moderne Waschmittel waschen bereits bei niedrigen Temperaturen.

Fehlerbehebung

Die im Folgenden aufgezahlen Probleme können meinest selbst behoben werden. Wenden Sie sich erst dann an den Kundendienst, wenn Sie alles geprüft haben und den Fehler nicht beseitigen konnen.

Display-Codes und besondere Funktionen

Code	Ursachen	Lösungen
Auto	Mengenautomatik.	Die Mengenautomatik misst das Gewicht ihrer Wäsche. Bitte warten Sie bis die Programmdauer angezeigt wird.
Lo/HALF/FULL/HI	Das Gewicht ihrer Wäsche in der Trommel wird gemessen.	Bitte warten Sie bis die Programmdauer angezeigt wird: Lo = Geringe Beladung; HALF = Halbe Beladung; FULL = optimale Gewichtsbeladung; HI = vollständige Beladung.
1:25	Restlaufzeit	Siehe zusätzliches Zeit-Symbol.
19:30	Restlaufzeit	Endzeit vorgewählt, siehe Symbol.
Lock	Durch den aktuellen Wasserstand oder Heißwasser in der Trommel kann die Tür nicht geöffnet werden.	Bitte warten Sie bis das Waschprogramm beendet ist oder brechen Sie das Programm und wahren das Programm „Abpumpen“. Falls sich heîßes Wasser in der Trommel befindet, sollen den Sie zur Vermeidung von Verbrühenungen, das Programm „Handwäsche“ wahren. Es sollte einige Minuten gewaschen werden. Wären Sie danach das Programm „Abpumpen“ bevor Sie die Tür offen.
End	Ende des Zyklus.
EI	Wasser wird nicht innerhalb von 6 Minuten abgepumpt.	Filter reinigen, prüfen ob Ablaufschlauch geknicht oder verstopf ist.
E2	Tür verriegelt nicht.	Tür richtig schließen.
E4	Wasserstand in der Maschine nach 8 Minuten nicht erreicht.	Wasser - Versorgung prüfen. Ablaufschlauch - Installation prüfen. Sicherstellen, dass Ablaufschlauch nicht im Wasser endet.
E8	Wasserstand - Fehler.	Auto freiigegeben. Andereweise nur bei Anzeige am Programmende, Kundendienst rufen.
F3	Temperatursensor - Fehler.	Kundendienst rufen.
F4	Heizung - Fehler.	Kundendienst rufen.
F7	Motor - Fehler.	Kundendienst rufen.
Fb	Wasser tritt aus.	Sofort Wasser abstellen, Kundendienst rufen.
FA	Niveauschalter - Fehler.	Kundendienst rufen.
FC	El.Verbindung - Fehler.	Kundendienst rufen.
Unb	Unwuchterkennung. Schleudervorgang nicht möglich.	Bitte kontrollieren Sie und verteilen Sie die Wäsche gleichmäßig in der Trommel. Falls notwendig entnahmen Sieitte eine Wäschstücke aus der Trommel. Starten Sie das Schleuderprogramm erneut.

Achtung:

Code „Fb“: Das Gerät ist mit einem Wassersicherheitssystem ausgestattet. Bei einem eventuellen Leck sammelt sich Wasser in der Bodenwanne. Das Sicherheitssystem unterbricht alle laufenden Funktionen, aktiviert die Abwasserpumpe und zeigt den Fehlercode.

Fehlerbehebung

Hinweise im Falle eines Stromausfalls

Bei Stromausfall bleibt das laufende Programm nur kurz gespeichert. In der Regel ist ein Neustart des Programms erforderlich.

Wird bei einem Stromausfall ein Programm unterbrochen, ist die Türe mechanismisch verriegelt. Soll die Wäsche entnommen werden, darf der Wasserstand nicht in der Glastüre sightbar sein - Verbrühungsgefahr! Der Wasserstand muß wie in „Fremdkörperfalle“ beschrieben abgesenkt werden.

Fehlerbehebung ohne Display-Code

Problem	Möglicher Grund	Mögliche Lösung
Waschmaschine startet nicht	Ist die Tür richtig geschlossen?Ist das Programm gestartet?Ist die Maschine eingeschaltet?Hat das Gerät Strom?	Tür sorgfältig schreiben. „Start/Pause“ Taste drücken.Maschine einschalten.Stromversorgung prüfen.
Es lauft kein Wasser	Kein Programm gestartet?Ist der Wasserhahn aufgedreht?Ist der Zulaufschlauch geknickt?Ist der Wasserzulauf verstopft?Ist das Wasser abgestellt?Wasserdruck unter 0,03 MPa?	Programm wahlen und starten.Wasserhahn aufdrehen.Zulaufschlauch prüfen.Sieb im Wasser-Zulauf reinigen.Wasserleitung prüfen.Wasserdruck prüfen.
Waschmaschine pump ab, während Wasser einläuft	Hängt der Ablaufschlauch niedriger als 80 cm?Hängt der Ablaufschlauch im Wasser?	Wasser-Ablauf korrektinstallieren.

Fehlerbehebung

22

Problem	Möglicher Grund	Mögliche Lösung
Waschmaschine pump nicht ab.	Fremdkörperfalle verstopft? Hängt der Ablaufschauch höher als Im über dem Boden? Ist der Ablaufschauch blockiert?	Fremkörperfalle reinigen. Wasser-Ablauf korrekt installieren. Ablaufschauch prüfen.
Starke Vibrationen beim Schleudern.	Beladungsproblem Steht die Maschine auf unebenem Grund oder nicht in der Waage? Sind alle Bolzen der Transportsicherung entfernt?	Beladung prüfen und „Schleu-dern“ nochmals starten. Maschine gerade aufstellen. Prüfen, ob alle Sicherungen entfernt wurden.
Maschine bleibt vor Ende des Programms stehen.	Störung im Wasserzulauf oder Stromnetz.	Stromzuführ prüfen. Wasserzuführ prüfen.
Maschine bleibt eine Zeit lang stehen.	Keine Anzeige am Display? Spülstopp - „Knitterschutz“ aktiv? Störung im Programmablauf?	Display aktivieren - s. „Display“ Taste „Start/Pause“ drücken. Programm löschen, Neustart.
Schaumbildung bis in die Waschmittel-schublade.	Waschmittel ungeeignet? Zuviel Waschmittel? Waschmittelrückstände?	Waschmittel prüfen. Weniger Waschmittel benutzen. Maschineninneres säubern.
Automatische Anpassung der Waschzeit.	Dauer des Programms wird der Wäschemenge und der Temperatur des einlaufenden Wassers angepasst.	Normal - beeinträchtigt nicht die Funktionsfähigkeit.
Maschine schleudert nicht / Abbruch des Schleudergangs.	Beladungsproblem.	Wäsche in der Trommel prüfen (Menge/Verteilung), Schleudern, neu starten.

Hinweis:

Befindet sich während des Schleudergangs noch zu viel Schaum in der Trommel, wird zur Schonung des Motors das Schleudern unterbrochen und die Maschine pumph 90 Sekunden lang Wasser ab. Diese Vorgang wird bei Bedarf maximal 3 Mal wiederholt;äre ein zusätzlicher Vorgang nötig, wird das Programm ohne Schleudern beendet.

23

Installation

Auspacken

I. Entnehmen Sie das Gerät aus der Verpackung.
2. Entfernen Sie alles Verpackungsmaterial und alle Zubehörteile aus dem Gerät.

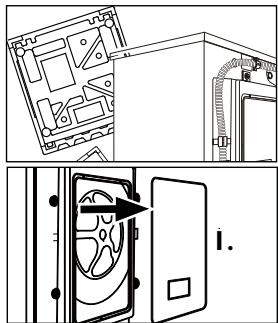

Transportsicherung entfernen

Die Transportsicherungen auf der Rückseite schützen die Geräte-Technik während des Transports.

I. Entfernen Sie die Rückwand.
2. Entfernen Sie alle Bolzen der Transportsicherung und die Kunststoff-Hülsen aus dem Geräte-Innerten.

Hinweis:

Bewahren Sie die Transportsicherung sorgfältig auf. Wenn die Maschine transportiert werden soll, unbedingt vorher die Transportsicherung in umgekehrter Reihenfolge wieder einsetzen.

1. Befestigen Sie die Rückwand. Sie muss passend in die Aussparungen im Gerät und mit der gewölbten Seite nach außen montiert werden.
2. Verschlieben Sie die entstandenen Löscher mit den beigelegten Abdeckkappen.

Gerätausrichten

Stellen Sie das Gerät auf ebenen harten Boden.
Richten Sie das Gerät mit Hilfe der vier Verstellüge möglich in der Waage aus.

Wasser-Zulauf anschließen - Aqua Stop System

Der Aqua Stop Wasserschlauch ist ein wichtiges Sicherheits- und Steuerungssystem. Ventile steuern den Wasserzulauf und unterbrechen die Wasserzufahr wenn der Schlauch leckt.

I. Schrauben Sie den Wasser-Zulaufschlauch mit dem Ende des Winkels am Zulaufventil der Waschmaschine an.
2. Schrauben Sie das andere Ende an einem Kaltwasserhahn an.

Achtung:

Schlieben Sie das Gerät nur an einem Kaltwasser-Anschluss an. Verwenden Sie nur das mitgelieferte Schlauchset.

Alte Schläuche nicht wieder verwenden.

Wasser-Ablauf anschließen

Der Druckwasserschlauch besitzt ein Sicherheitsventil, das die Wasserzufuhr unterbricht, wenn der Schlauch undicht ist. Es stehen drei Anschlussarten zur Auswahr:

I. Ablauf-Schlauch im Waschbecken

Verwenden Sie die mitgelieferte Halterung, um den Ablaufschlauch über den Beckenrand zu hangen. Fixieren Sie den Ablauf-Schlauch z.B. mit einer Schnur, um ein Abrutschen zu verhindern.

2. Ablauf-Schlauch am Waschbecken-Siphon

Das Verzweigungsstück muss oberhalb des Siphons liegen. Der Abstand zur Fußbodenkante muss mindestens 80 cm betragen.

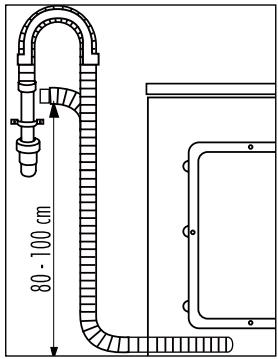

3. Ablauf-Schlauch ins Abfluss-Rohr

Der Abstand zur Fußbodenkante muss mindestens 80 cm und damit hochstens 100 cm betragen.

Fixieren Sie zur Sicherheit den Ablaufschlauch an dem Clip auf der Rückseite der Waschmaschine.

Achtung:

Wenn der Ablauf zu niedrig ist, bzw. das Schlauchende im Wasser endet, pumpt die Waschmaschine kontinuierlich ab, während gleichzeitig Wasser einläuft. (Saughebereffekt)

Der Wasserschlauch darf keinesfalls verlangert werden.

Wenn ein längerer Ablaufschlauch benötigt wird, wenden Sie sich an unseren Kundendienst.

Gerät am Hausstromnetz anschliessen

Verbinden Sie den Gerätestecker mit einer gut zugänglichen, seperaten, fest installierten und geerdeten Steckdose.

HW80-BD1626

Spannung/Frequenz	220 - 240V~/50Hz
Max. Stromaufnahme (A)	10
Wasserdruck (MPa)	0.03≤P≤I
Beladung (kg)	8
Schleuderrehzahl (U/min)	1600
Anzahl Programme	16
Max. Leistung (W)	2000
Maße (HxTxB mm)	845 x 650 x 595
Nettogewicht (kg)	71
Energieverbrauch im ausgeschalten Zustand (W)	0,2
Energieverbrauch im Standby-Modus (W)	0,2

Im Falle einer Störung beachten Sieitte zuerst die Hinweise im Kapitel ,Fehlerbehebung". Falls nötig,finden Sie auf Ihrer Garantie-Urkunde den zuständigen Kundendienst.

Produktdatenblatt (nach EU 1061/2010)
Warenzeichen	Haier
Modellkennung.	HW80-BD1626
Nennkapazität in kg	8
Energieeffizienzklasse	A+++
Jährlicher Energieverbrauch in kWh/Jahr 1)	118
Energieverbrauch des Standardprogramms "Baumwolle 60 °C" bei vollständiger Befüllung (kWh/Zyklus)	0.55
Energieverbrauch des Standardprogramms "Baumwolle 60 °C" bei Teilbefüllung (kWh/Zyklus)	0.55
Energieverbrauch des Standardprogramms "Baumwolle 40 °C" bei Teilbefüllung (kWh/Zyklus)	0.40
Gewichtete Leistungsaufnahme im Aus-Zustand	0.2
Gewichtete Leistungsaufnahme im unausgeschalteten Zustand	0.2
Jährlicher Wasserverbrauch in Liter/Jahr 2)	9856
Schleudereffizienzklasse 3)	A
Max. Schleuderedrehzahl (U/min) 4)	1600
Restfeuche (%) 4)	44
Standardprogramm Baumwolle 60 °C 5)	Baumwolle 60°C mit max. Schleuderrehzahl und aktivierter Intensivfunktion ohne „Smart Dosing".
Standardprogramm Baumwolle 40 °C 5)	Baumwolle 40°C mit max. Schleuderrehzahl und aktivierter Intensivfunktion ohne „Smart Dosing".
Programmdauer des Standardprogramms Baumwolle 60 °C bei vollständiger Befüllung (min.)	175
Programmdauer des Standardprogramms Baumwolle 60 °C bei Teilbefüllung (min.)	175
Programmdauer des Standardprogramms Baumwolle 40 °C bei Teilbefüllung (min.)	169
Dauer des unausgeschalteten Zustands (min.) 6)	-
Luftschallemissionen (Waschen/Trocknen)(dB(A))7)	54/70
Typ	Frontlader freihstehend
1) Auf der Grundlage von 220 Standard-Waschzyklen für 60 °C- und 40 °C-Baumwollprogramme bei vollständiger Befüllung und Teilbefüllung sowie dem Verbrauch der Betriebsarten mit geringer Leistungsaufnahme. Der tatsächliche Energieverbrauch hängt von der Art der Nutzung des Geräts ab.
2) Auf der Grundlage von 220 Standard-Waschzyklen für 60 °C- und 40 °C-Baumwollprogramme bei vollständiger Befüllung und Teilbefüllung. Der tatsächliche Wasserverbrauch hängt von der Art der Nutzung des Geräts ab.
3) Klasse G (geringste Effizienz) bis Klasse A (höchste Effizienz)
4) Basieren auf die Standardprogramme "Baumwolle 60 °C" bei vollständiger Befüllung und "Baumwolle 40 °C" bei Teilbefüllung
5) Die Standardprogramme "Baumwolle 60 °C" und "Baumwolle 40 °C" sind die Standardprogramme, auf die sich die Informationen auf dem Etikett und im Datenblatt beziehen. Diese Programme sind zur Reinigung normal verschutzter Baumwollwässe geeignet und in Bezug auf den kombinierten Energie- und Wasserverbrauch am effizientesten.
6) Im Falle, dass es mit einem Energie-Management System ausgerüstet ist.
7) Basieren auf das Standardprogramm Baumwolle 60 °C bei vollständiger Befüllung

Haier

Mode d'emploi

Lave-linge

HW80-BD1626

Machine is nicht correct geladen.

Er worden nicht gecentrifugeerd.

jia jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jyu

1

a.aaa aaaa aaaa

all sinal 1 jai all jai

aIb jJll all

19:30

Lock

End

法一. 完全合当 = ,

J 1

Ji-Ji E2

aall 1j

a 111 b a 111 b

E4

aill la aiai jaiil

S OBC = S COD + S BOC - S BOC

aill la lo aiai jaiil

F3

1

S_ OBC = 12 · CO · BC = 12 × CD × 5

a

F7
