BEDIENUNGSANLEITUNG USB POWER ADAPTER & EMERGENCY BATTERY VIVANCO

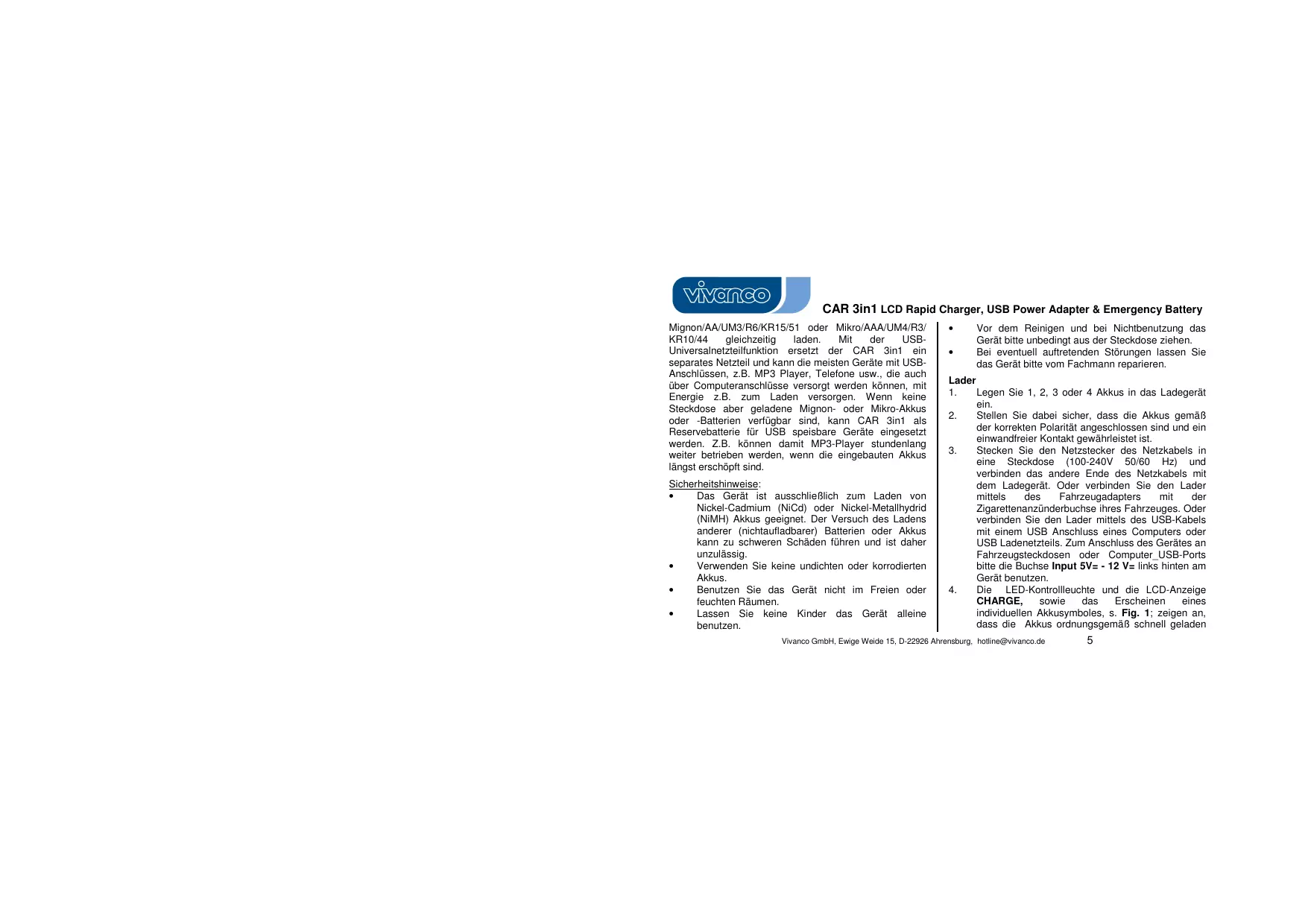

CAR 3in1 LCD Rapid Charger, USB Power Adapter & Emergency Battery Mignon/AA/UM3/R6/KR15/51 oder Mikro/AAA/UM4/R3/ KR10/44 gleichzeitig laden. Mit der USBUniversalnetzteilfunktion ersetzt der CAR 3in1 ein separates Netzteil und kann die meisten Geräte mit USBAnschlüssen, z.B. MP3 Player, Telefone usw., die auch über Computeranschlüsse versorgt werden können, mit Energie z.B. zum Laden versorgen. Wenn keine Steckdose aber geladene Mignon- oder Mikro-Akkus oder -Batterien verfügbar sind, kann CAR 3in1 als Reservebatterie für USB speisbare Geräte eingesetzt werden. Z.B. können damit MP3-Player stundenlang weiter betrieben werden, wenn die eingebauten Akkus längst erschöpft sind. Sicherheitshinweise: • Das Gerät ist ausschließlich zum Laden von Nickel-Cadmium (NiCd) oder Nickel-Metallhydrid (NiMH) Akkus geeignet. Der Versuch des Ladens anderer (nichtaufladbarer) Batterien oder Akkus kann zu schweren Schäden führen und ist daher unzulässig. • Verwenden Sie keine undichten oder korrodierten Akkus. • Benutzen Sie das Gerät nicht im Freien oder feuchten Räumen. • Lassen Sie keine Kinder das Gerät alleine benutzen.

Vor dem Reinigen und bei Nichtbenutzung das Gerät bitte unbedingt aus der Steckdose ziehen. Bei eventuell auftretenden Störungen lassen Sie das Gerät bitte vom Fachmann reparieren.

Lader 1. Legen Sie 1, 2, 3 oder 4 Akkus in das Ladegerät ein. 2. Stellen Sie dabei sicher, dass die Akkus gemäß der korrekten Polarität angeschlossen sind und ein einwandfreier Kontakt gewährleistet ist. 3. Stecken Sie den Netzstecker des Netzkabels in eine Steckdose (100-240V 50/60 Hz) und verbinden das andere Ende des Netzkabels mit dem Ladegerät. Oder verbinden Sie den Lader mittels des Fahrzeugadapters mit der Zigarettenanzünderbuchse ihres Fahrzeuges. Oder verbinden Sie den Lader mittels des USB-Kabels mit einem USB Anschluss eines Computers oder USB Ladenetzteils. Zum Anschluss des Gerätes an Fahrzeugsteckdosen oder Computer_USB-Ports bitte die Buchse Input 5V= - 12 V= links hinten am Gerät benutzen. 4. Die LED-Kontrollleuchte und die LCD-Anzeige CHARGE, sowie das Erscheinen eines individuellen Akkusymboles, s. Fig. 1; zeigen an, dass die Akkus ordnungsgemäß schnell geladen

Vivanco GmbH, Ewige Weide 15, D-22926 Ahrensburg, hotline@vivanco.de

werden Die Balkenelemente jedes Akkusymbols werden nacheinander von unten nach oben eingeschaltet und wieder ausgeschaltet, s. Fig 1 und zeigen so den Ladezustand eines Akkus an. Wenn der Akku zu 50 % aufgeladen ist, bleibt das unterste Balkenelement eingeschaltet. - Falls ein defekter Akku oder eine nichtladbare Batterie eingelegt wird, blinkt das entsprechende Akkusymbol und die Ladung der betreffenden Zelle wird abgebrochen. Wenn die Ladung eines Akkus abgeschlossen ist, bleiben alle Balkenelemente des zugehörigen Akkusymbols eingeschaltet und das Gerät schaltet automatisch auf Erhaltungsladung um. Diese bietet optimalen Schutz vor Überladung der Zellen und die Akkus können bis zur Verwendung im Ladegerät verbleiben. - Falls die Temperatur zu stark ansteigt, schaltet der Lader sofort ab. – Wenn alle Akkus des Ladegerätes komplett aufgeladen sind, wird CHARGE (Laden) ausgeschaltet. Bitte beachten Sie, dass die Ladezeiten abhängig von Kapazität, siehe Akkuaufdruck, und Zustand des Akkus variieren.

USB Universalnetzteil 1. Stellen sicher, dass das anzuschließende Gerät nicht mehr als 300 mA aufnimmt. Angaben dazu

finden Sie in der Geräteanleitung oder als Aufdruck am Gerät selbst. 2. Zum Anschließen benutzen Sie bitte das USBKabel mit dem Sie Ihr Gerät, z.B. Ihren MP3 Player, auch an Ihrem Computer laden können. Schließen die Geräte gemäß Fig. 2 an. Benutzen Sie dazu das beigefügte USB-Adapterkabel. In einigen Fällen, z.B. beim Anschluss von Apple®Geräten, verwenden Sie zusätzlich den mitgelieferten USB-USB Adapter, wie im Bild dargestellt. 3. Entfernen Sie die alle Akkus aus dem CAR 3in1. 4. Schließen Sie CAR 3in1 wie unter Lader, Ziffer 3, beschrieben an ein Stromnetz an. Um manche MP3 Player laden zu können, ist es manchmal nötig, dass diese ein und manchmal ausgeschaltet werden. Universal USB Reservebatterie (Notbatteriefunktion 1. CAR 3in1 vom Netz trennen. 2. Bis zu 4 geladene Akkus oder Batterien einlegen. Die Batterie im äußersten rechten Fach muss mindestens noch eine Spannung von 1,2V aufweisen. 3. Stellen sicher, dass das anzuschließende Gerät nicht mehr als 300 mA aufnimmt. Angaben dazu

Vivanco GmbH, Ewige Weide 15, D-22926 Ahrensburg, hotline@vivanco.de

finden Sie in der Geräteanleitung oder als Aufdruck am Gerät selbst. Zum Anschließen benutzen Sie bitte das USBKabel mit dem Sie Ihr Gerät, z.B. Ihren MP3 Player, auch an Ihrem Computer laden können. Schließen die Geräte gemäß Fig. 3 an. Benutzen Sie dazu das beigefügte USB-Adapterkabel. In einigen Fällen, z.B. beim Anschluss von Apple®Geräten, verwenden Sie zusätzlich den mitgelieferten USB-USB Adapter, wie im Bild dargestellt. Bitte schalten Sie die Reservebatteriefunktion ein, indem Sie die Taste Back up Power on/off für ca. 3 Sekunden gedrückt halten, bis an der LCDAnzeige REFRESH erscheint, s. Fig. 3. Dann Taste loslassen und Ihr Gerät wird mit Strom versorgt. –Die Balken der Akkusymbole zeigen Ihnen den aktuellen Ladezustand der einzelnen Batterien an. – Sie können die Stromabgabe jederzeit stoppen, indem Sie die Taste Back up Power on/off noch einmal drücken. Die Stromausgabe wird eingestellt, wenn die Ladezustände aller im CAR 3in1 befindlichen Batterien erschöpft sind.
