SPLIT312 - Fernseher MARMITEK - Kostenlose Bedienungsanleitung

Produkttyp	Aktiver HDMI-Verteiler
Marke	MARMITEK
Modell	SPLIT312
HDMI-Eingang	1 x HDMI (19-polig, Buchse, vergoldet)
HDMI-Ausgang	2 x HDMI (19-polig, Buchse, vergoldet)
Unterstützte Auflösungen	480i, 480p, 576i, 576p, 720p, 1080i, 1080p, 1920x1200 (PC)
Maximale Pixel-Frequenz	165 MHz
Maximale Bitrate pro Verbindung	1,65 Gbit/s
Maximale Videobitrate	4,95 Gbit/s
HDMI-Standards	HDMI 1.2a, HDCP 1.0/1.1
Maximale HDMI-Kabellänge	15 m
Abmessungen (HxBxT)	86 x 44 x 16 mm
Gewicht	42 g
Stromversorgung	Externes Netzteil: Eingang 100-240 V AC, 50/60 Hz; Ausgang 5 V DC, 2 A
Umgebungstemperatur	0 bis +70 °C
Umgebungsfeuchtigkeit	10 % bis 85 %
Gehäusematerial	Kunststoff
Garantie	Herstellergarantie, Reparatur durch Fachpersonal
Lieferumfang	Verteiler, Netzteil, Bedienungsanleitung
Verwendungszweck	Innenräume, trockene Orte
Pflege	Mit einem trockenen, weichen Tuch reinigen. Keine scheuernden Mittel verwenden.
Recycling	Nicht mit dem Hausmüll entsorgen. Die örtlichen Richtlinien beachten.

Häufig gestellte Fragen - SPLIT312 MARMITEK

Wie installiere ich den HDMI-Verteiler SPLIT312?

Schließen Sie die HDMI-Quelle mit einem HDMI-Kabel (nicht im Lieferumfang) an den Eingang des Split312 an. Verbinden Sie die beiden HDMI-Bildschirme mit den Ausgängen. Stecken Sie das Netzteil in den Split312 und dann in die Steckdose.

Welche Auflösungen werden vom SPLIT312 unterstützt?

Er unterstützt die HDTV-Auflösungen: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p, sowie PC-Auflösungen bis 1920x1200.

Welchen HDMI-Kabeltyp soll ich verwenden?

Verwenden Sie zertifizierte HDMI-Kabel der Kategorie 2 (High Speed), um die beste Bild- und Tonqualität zu gewährleisten.

Warum gibt es kein Bild oder keinen Ton?

Überprüfen Sie, ob das Netzteil angeschlossen und alle Kabel korrekt verbunden sind. Testen Sie Quellen und Bildschirme einzeln, um das Problem einzugrenzen. Stellen Sie sicher, dass Ihre Geräte HDCP unterstützen.

Kann ich den SPLIT312 mit langen HDMI-Kabeln verwenden?

Die empfohlene maximale Länge beträgt 15 Meter. Darüber hinaus kann die Signalqualität nachlassen.

Welche Geräte kann ich anschließen?

Der Split312 kann an jede HDMI-Quelle (Blu-ray-Player, Spielkonsole, Set-Top-Box) und an zwei HD-Bildschirme (Fernseher, Projektor) angeschlossen werden.

Ist der SPLIT312 HDCP-kompatibel?

Ja, er ist kompatibel mit HDCP 1.0/1.1. Stellen Sie sicher, dass Ihre Quellen und Bildschirme dies ebenfalls unterstützen, um Probleme zu vermeiden.

Wie pflege ich den Verteiler?

Reinigen Sie ihn mit einem weichen, trockenen Tuch. Setzen Sie ihn keiner Feuchtigkeit, Regen oder extremen Temperaturen aus.

Was ist im Lieferumfang des SPLIT312 enthalten?

Der Lieferumfang umfasst: 1 HDMI-Verteiler, 1 Netzteil und 1 Bedienungsanleitung.

Wo finde ich weitere Informationen zu kompatiblen Zubehörteilen?

Besuchen Sie die Website www.marmitek.com für HDMI-Verlängerungskabel (MegaView61, GigaVideo800) und Universalfernbedienungen.

BEDIENUNGSANLEITUNG SPLIT312 MARMITEK

• Um Kurzschluss vorzubeugen, dieses Produkt bitte ausschließlich innerhalb des Hauses und nur in trockenen Räumen nutzen. Setzen Sie die Komponenten nicht Regen oder Feuchtigkeit aus. Nicht neben oder nahe eines Bades, Schwimmbades usw. verwenden.
• Setzen Sie die Komponente Ihres Systems nicht extrem hohen Temperaturen oder starken Lichtquellen aus.
• Bei einer zweckwidrigen Verwendung, selbst angebrachten Veränderungen oder selbst ausgeführten Reparaturen verfallen alle Garantiebestimmungen. Marmitek übernimmt bei einer falschen Verwendung des Produkts oder bei einer anderen Verwendung des Produktes als für den vorgesehenen Zweck keinerlei Produkthaftung. Marmitek übernimmt für Folgeschäden keine andere Haftung als die gesetzliche Produkthaftung.
• Dieses Produkt ist kein Spielzeug. Außer Reichweite von Kindern halten.
• Das Produkt niemals öffnen: Das Gerät kann Teile enthalten, worauf lebensgefährliche Stromspannung steht. Überlassen Sie Reparaturen oder Wartung nur Fachleuten.
• Schließen Sie den Netzadapter erst dann an das Stromnetz an, nachdem Sie überprüft haben, ob die Netzspannung mit dem auf dem Typenschild angegeben Wert übereinstimmt. Schließen Sie niemals einen Netzadapter oder ein Netzkabel an, wenn diese beschädigt sind. In diesem Fall nehmen Sie Kontakt mit Ihrem Lieferanten auf.

1 EINFÜHRUNG

Herzlichen Glückwunsch mit dem Erwerb des Marmitek Split312.! Dieser aktive HDMI Splitter verbindet zwei HD Schirme (z.B. HDTV und HD Projektor) mit einer HDMI Quelle (Blu-Ray Player, HD Settop Box, HD Game Pulte usw.). Im Gegensatz zu passiven HDMI Splittern geschieht dies ohne jeglichen Signal- oder Verschlüsselungsverlust und unter Beibehaltung optimaler Bildqualität. Auch ideal für die Verwendung mit einer HDMI Verlängerung (z.B. in einen anderen Raum). Der Split32 unterstützt Full HD Auflösungen bis zu 1080P.

Die Produkte Marmiteks werden mit großer Sorgfalt hergestellt und sind von hoher Qualität. Lesen Sie diese Anleitung bitte sorgfältig durch und befolgen Sie die Anweisungen, um die Möglichkeiten dieses Produkts optimal nutzen zu können.

2 INHALT

1x HDMI Splitter
1 x Speisungsadapter
1 x Gebrauchsanleitung

3 INSTALLATION

1. Schließen Sie die HDMI Quelle über ein HDMI Kabel (nicht mitenthalten) an den "Input" des Split312 an.
2. Schließen Sie die zwei HDMI Schirme (HDTV oder HD Projektor) über HDMI Kabel (nicht mitenthalten) an den "Output" des Split312 an.
3. Schließen Sie den Speisungsadapter an den Split312 an und verbinden Sie diesen mit der Steckdose.

Verwenden Sie zum Erhalt einer optimalen Bild- und Tonqualität ausschließlich Kategorie 2 HDMI zertifizierte Kabel.

Verwenden Sie wenig Kraft, um die HDMI Kabel anzuschließen oder loszukoppeln; diese könnten sonst Schäden erleiden.

4 ANWENDUNG

Wie hoch die maximale Auflösung ist, hängt vollkommen von der HDMI Quelle und den angeschlossenen HDMI Schirmen ab. Die Auflösung der HDMI Quelle muss so eingestellt werden, dass beide HDMI Schirme diese Auflösung unterstützen. Schauen Sie in der Gebrauchsanleitung der angeschlossenen HDMI Apparatur, welche Auflösung maximal unterstützt wird und wie diese eingestellt werden kann.

Schalten Sie, wenn alles richtig angeschlossen und eingestellt ist, sämtliche Apparatur aus und wieder an. Wählen Sie den richtigen HDMI Eingang auf Ihrem HDMI Schirm und Sie werden auf beiden Schirmen das gleiche Signal mit der gleichen Auflösung sehen.

Tipps zur Verwendung:

Um Problemen vorzubeugen achten Sie bitte darauf, dass die HDMI Quelle und Schirme das HDCP Protokoll vollständig unterstützen.

5 HÄUFIG GESTELLTE FRAGEN

Kein (oder schlechtes) Bild und Ton

Wenn Sie nach dem Anschließen des HDMI Splitters kein, oder ein schlechtes Bild empfangen, versuchen Sie dann die Geräte Stück für Stück an Ihren Schirm anzuschließen (TV, Monitor oder Projektor), um zu sehen, wo das Problem liegt. Auf diese Art können Sie ermitteln ob es an den HDMI Quellen, den HDMI Kabeln, dem HDMI Splitter oder dem Schirm liegt. Nicht von ATC (Authorized Test Centers) getestete und zertifizierte HDMI Geräte können Bild- und Tonprobleme verursachen.

- Prüfen Sie, ob der Speisungsadapter des Split312 angeschlossen und mit der

Steckdose verbunden ist.

• Verwenden Sie hochwertige, HDMI geprüfte Kabel (Kategorie 2 HDMI zertifiziert)
• Verwenden Sie keine HDMI Kabel, die länger sind als in den technischen Daten aufgeführt.
• Überprüfen Sie die HDMI Kabel und/oder Anschlüsse auf Beschädigungen.
• Sowohl die HDMI Quelle wie Ihr Bildschirm muss HDMI vollständig unterstützen.
• Prüfen Sie, ob Ihre HDMI Quellen und Bildschirm das Verschlüsselungssystem HDCP (High-bandwidth Digital Content Protection) unterstützen.

Sie haben noch Fragen, die im Obigen nicht beantwortet wurden? Schauen Sie dann unter www.marmitek.com

6 TECHNISCHE DATEN

Auflösung

Unterstützte HDTV Auflösungen	480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Unterstützte PC Auflösung (max.)	1920 x 1200
Maximale Bildpunktfrequenz (max.)	165 MHz.
Single Link Bitrate (max.)	1.65 Gbps
Video Datenrate (max)	4,95 Gbps
Output Video	HDMI 1.2a + HDCP1.0/1.1

Ein- und Ausgänge

HDMI Eingang (19-Buchsenkontakt)	1 HDMI (vergoldet)
HDMI Ausgang (19-Buchsenkontakt)	2 HDMI (vergoldet)
Höchstlänge HDMI Kabel	15 Meter

Splitter Gehäuse

Maßangaben (H x B x T)	86 x 44 x 16mm
Gewicht:	42 g

Umgebung

Umgebungstemperatur	+0 to +70°C
Relative Feuchte	10% bis 85%

Speisung

Externer Speisungsadapter

Eingang: 100-240VAC @50-60HzAusgang: 5VDC @ 2A

Angaben können, ohne vorherige Mitteilung, geändert werden.

7 OPTIONAL ERHÄLTLICH

Erweiterung des Split312 mit einem MegaView61 oder dem GigaVideo800 HDMI ermöglicht, HDMI Signale über größere Abstände verdrahtet oder drahtlos in andere Räume Ihrer Wohnung zu übertragen.

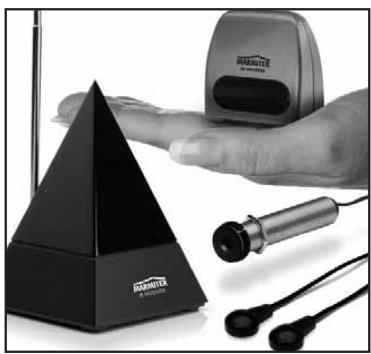

Infrarotverlängerung

Marmitek bietet eine Vielzahl von Produkten an, die die Bedienung Ihrer Geräte ermöglichen, auch wenn diese sich in einem geschlossenen Schrank oder einem anderen Raum befinden. Diese Lösungen sind mit Kabel oder kabellos erhältlich. Weitere Informationen zu diesen Infrarotverlängerungen finden Sie auf www.marmitek.com.

Extra Fernbedienung

Wenn Sie Ihre Geräte gerne an verschiedenen Orten im Haus bedienen, oder nur noch eine Fernbedienung für all Ihre A/V Geräte verwenden möchten, entscheiden Sie sich dann für eine Universal-Fernbedienung aus der kompletten Marmitek Serie; der EasyControl oder EasyTouch. Diese ersetzen nahezu alle derzeit von Ihnen verwendeten Fernbedienungen. Weitere Infos über diese so genannten Universal-Fernbedienungen finden Sie unter op www.marmitek.com

Mehrere Geräte anschließen

Sie möchten mehrere AV Geräte anschließen? Mit der Marmitek Connect Serie schließen Sie, ohne jeglichen Qualitätsverlust, mit nur einem Kabel Ihre gesamten Geräte an. Weitere Infos zu diesem so genannten Switchgear finden sie unter www.marmitek.com.

Umweltinformation für Kunden innerhalb der Europäischen Union

Die Europäische Richtlinie 2002/96/EC verlangt, dass technische Ausrüstung, die direkt am Gerät und/oder an der Verpackung mit diesem Symbol versehen ist nicht zusammen mit unsortiertem Gemeindeabfall entsorgt werden darf. Das Symbol weist darauf hin, dass das Produkt von regulärem Haushaltmüll getrennt entsorgt werden sollte. Es liegt in Ihrer Verantwortung, dieses Gerät und andere elektrische und elektronische Geräte über die dafür zuständigen und von der Regierung oder örtlichen Behörden dazu bestimmten Sammelstellen zu entsorgen. Ordnungsgemäßes Entsorgen und Recyceln trägt dazu bei, potentielle negative Folgen für Umwelt und die menschliche Gesundheit zu vermeiden. Wenn Sie weitere Informationen zur Entsorgung Ihrer Altgeräte benötigen, wenden Sie sich bitte an die örtlichen Behörden oder städtischen Entsorgungsdienste oder an den Händler, bei dem Sie das Produkt erworben haben.

AVERTISSEMENTS DE SÉCURITÉ

VEEL GESTELDE VRAGEN

Hiermit erklärt Marmitek BV die Übereinstimmung des Gerätes SPLIT312™ den grundlegenden Anforderungen und den anderen relevanten Festlegungen der Richtlinien:

RICHTLINIE 2004/108/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES vom 15. Dezember 2004 zur Angleichung der Rechtsvorschriften der Mitgliedstaaten über die elektromagnetische Verträglichkeit

Richtlinie 2006/95/EG des Europäischen Parlaments und des Rates vom 12. Dezember 2006 zur Angleichung der Rechtsvorschriften der Mitgliedstaaten betreffend elektrische Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen

Richtlinie 2002/95/EG des Europäischen Parlaments und des Rates vom 27. Januar 2003 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten
