Tipo de producto	Repartidor HDMI activo
Marca	MARMITEK
Modelo	SPLIT312
Entrada HDMI	1 x HDMI (19 pines hembra, dorado)
Salida HDMI	2 x HDMI (19 pines hembra, dorado)
Resoluciones compatibles	480i, 480p, 576i, 576p, 720p, 1080i, 1080p, 1920x1200 (PC)
Frecuencia de píxel máx.	165 MHz
Tasa de bits máx. por enlace	1.65 Gbps
Tasa de video máx.	4.95 Gbps
Estándares HDMI	HDMI 1.2a, HDCP 1.0/1.1
Longitud máx. cable HDMI	15 m
Dimensiones (AlxAnxPr)	86 x 44 x 16 mm
Peso	42 g
Alimentación	Adaptador externo: entrada 100-240 VAC, 50/60 Hz; salida 5 VDC, 2 A
Temperatura ambiente	0 a +70 °C
Humedad ambiente	10 % a 85 %
Material de la carcasa	Plástico
Garantía	Garantía del fabricante, reparación por personal competente
Contenido del paquete	Repartidor, adaptador de corriente, manual de instrucciones
Uso previsto	Interior, lugares secos
Mantenimiento	Limpiar con un paño seco y suave. No usar productos abrasivos.
Reciclaje	No desechar con la basura doméstica. Seguir las directrices locales.

Preguntas frecuentes - SPLIT312 MARMITEK

¿Cómo instalar el repartidor HDMI SPLIT312?

Conecte la fuente HDMI a la entrada del Split312 con un cable HDMI (no incluido). Conecte las dos pantallas HDMI a las salidas. Enchufe el adaptador de corriente al Split312 y luego a la toma de corriente.

¿Qué resoluciones soporta el SPLIT312?

Soporta resoluciones HDTV: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p, así como resoluciones de PC hasta 1920x1200.

¿Qué tipo de cable HDMI debo usar?

Use cables HDMI certificados de categoría 2 (alta velocidad) para garantizar la mejor calidad de imagen y sonido.

¿Por qué no hay imagen ni sonido?

Verifique que el adaptador de corriente esté enchufado y que todos los cables estén conectados correctamente. Pruebe las fuentes y pantallas una por una para aislar el problema. Asegúrese de que sus dispositivos soporten HDCP.

¿Puedo usar el SPLIT312 con cables HDMI largos?

La longitud máxima recomendada es de 15 metros. Más allá, la calidad de la señal puede degradarse.

¿Qué dispositivos puedo conectar?

El Split312 se puede conectar a cualquier fuente HDMI (reproductor Blu-ray, consola de juegos, set-top box) y a dos pantallas HD (televisor, proyector).

¿El SPLIT312 es compatible con HDCP?

Sí, es compatible con HDCP 1.0/1.1. Asegúrese de que sus fuentes y pantallas también lo soporten para evitar problemas.

¿Cómo mantener el repartidor?

Límpielo con un paño suave y seco. No lo exponga a la humedad, la lluvia o temperaturas extremas.

¿Qué contiene la caja del SPLIT312?

El paquete incluye: 1 repartidor HDMI, 1 adaptador de corriente y 1 manual de instrucciones.

¿Dónde puedo encontrar más información sobre accesorios compatibles?

Consulte el sitio www.marmitek.com para descubrir extensiones HDMI (MegaView61, GigaVideo800) y controles remotos universales.

MANUAL DE USUARIO SPLIT312 MARMITEK

• Para evitar un cortocircuito, este producto solamente se usa en casa y en habitaciones secas. No exponga los componentes del sistema a la lluvia o a la humedad. No se use cerca de una bañera, una piscina, etc.
• No exponga los componentes del sistema a temperaturas extremamente altas o a focos de luz fuertes.
• En caso de uso indebido o modificaciones y reparaciones montados por su mismo, la garantía se caducará. En caso de uso indebido o impropio, Marmitek no asume ninguna responsabilidad para el producto. Marmitek no asume ninguna responsabilidad para daños que resultan del uso impropio, excepto según la responsabilidad para el producto que es determinada por la ley.
• Este producto no es un juguete. Asegúrese de que está fuera del alcance de los niños.
• Nunca abra el producto: Puede contener piezas que se encuentren bajo una tensión mortal. Deja las reparaciones o servicios a personal experto.
• No conecte el adaptador de red a la red de alumbrado antes de que haya controlado si la tensión de red corresponde con el valor indicado en la estampa de tipo. Nunca conecte un adaptador de red o un cable a la red si ése está dañado. En este caso, por favor entre en contacto con su proveedor.

1 INTRODUCCIÓN

¡Felicitaciones por la compra del Marmitek Split312! Este splitter HDMI activo conecta dos pantallas HD (p.e. de una televisión de alta definición HDTV y de un proyector HD) con una fuente HDMI (reproductor Blu-ray, HD set top box, HD videoconsola etc.). Contrariamente a la transmisión de un splitter HDMI pasivo, la transmisión con este splitter activo funciona sin pérdida de señal o encriptación, preservando la óptima calidad de la imagen. También puede combinarse perfectamente con una extensión HDMI (p.e. a otra habitación). El Split312 soporta resoluciones Full HD hasta 1080p.

Los productos de Marmitek se fabrican con el mayor esmero y son de alta calidad. Por favor lea cuidadosamente este modo de empleo y sigua las instrucciones para poder aprovechar al máximo de las posibilidades de este producto.

2 CONTENIDO

1x Splitter HDMI
1x Adaptador de alimentación
1x Modo de empleo

3 INSTALACIÓN

1. Conecta la fuente HDMI a la entrada ("input") del Split312 utilizando un cable HDMI (no suministrado).
2. Conecta las dos pantallas HDMI (HDTV o proyector HD) a las salidas ("output") del Split312 utilizando cables HDMI (no suminsitrados).
3. Conecta el adaptador de alimentación al Split312 y enchúfalo.

Aviso para la instalación:

Utiliza exclusivamente cables HDMI certificados de la categoría 2 para mantener la calidad de imagen y sonido.

No conecte o desconecte los cables HDMI con mucha fuerza, se pueden dañar.

4 EMPLEO

La resolución máxima que puede emplearse depende de la fuente HDMI y de las pantallas HDMI conectadas. Ha de ajustar la resolución de la fuente HDMI de manera que las dos pantallas la soportan. Consulta el modo de empleo de los aparatos HDMI conectados para información sobre la resolución máxima que se soporta y sobre el ajuste de la resolución.

Cuando todo el equipo está correctamente conectado y ajustado, ha de apagar y luego encenderlo de nuevo. Selecciona la entrada correcta HDMI en la pantalla HDMI y en las dos pantallas aparecerá la misma señal con la misma resolución.

Aviso para el empleo:

Para evitar problemas es importante que tanto la fuente HDMI como también las pantallas soporten completamente el protocolo HDCP.

5 PREGUNTAS FRECUENTES

No imagen y sonido o mala imagen y sonido

Si después de haber conectado el splitter HDMI tiene mala imagen o sonido, por favor conecta individualmente los aparatos a la pantalla (televisión, pantalla o proyector) para encontrar la origen del problema. De esta manera puede determinar si el problema tiene que ver con las fuentes HDMI, los cables HDMI, el splitter HDMO o la pantalla. Aparatos HDMI no comprobados y certificados por los ATC (Authorized Test Centers) pueden causar problemas de imagen y sonido.

- Controla si el adaptador de alimentación delSplit312 está conectado y enchufado.

- Emplea cables HDMI de calidad más alta y certificados de la categoría 2.

- No emplee cables HDMI más largos como indicado en los datos técnicos.

• Comprueba que los cables HDMI y/o los conectores no sean dañados.
• Tanto la fuente HDMI como también la pantalla tienen que soportar completamente HDMI.
• Controle si las fuentes HDMI y la pantalla soportan la protección de contenido digital HDCP (High-bandwidth Digital Content Protection).

¿Tiene otras preguntas? Visite www.marmitek.com

6 DATOS TÉCNICOS

Resolución

Resoluciones HDTV soportadas	480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Resolución PC soportada (máx.)	1920x1200
Frecuencia de píxel máxima (máx.)	165MHz
Single link Bit Rate (máx.)	1.65Gbps
Video Data Rate (máx.)	4.95Gbps
Salida video	HDMI 1.2a + HDCP1.0/1.1

Entradas y salidas

Entrada HDMI (19 espigas hembra)	1 HDMI (dorado)
Salida HDMI (19 espigas hembra)	2 HDMI (dorado)
Longitud máxima de cable HDMI	15m

Gabinete splitter

Dimensiones (LxAxP)	86x44x16mm
Peso	42g

Ambiente

Temperatura ambiental	+0 a +70°C
Humedad ambiental	10% a 85%

Alimentación

Adaptador de alimentación externo

Entrada: 100-240VAC @50-60HzSalida: 5VDC @ 2A

Las especificaciones pueden cambiarse sin aviso previo.

7 OPCIONALMENTE OBTENIBLE

Si combina el Split312 con MegaView61 o GigaVideo800 HDMI será posible transmitir la señal con o sin cables a través de distancias más grandes y a otras habitaciones de su casa.

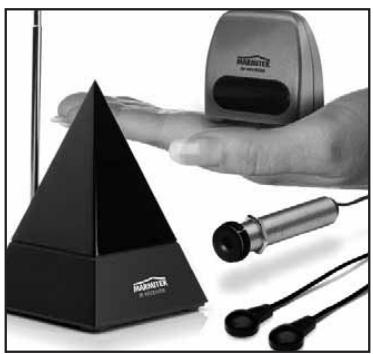

Extensión infrarroja

Marmitek le ofrece una variedad de productos que le facilita el manejo de sus aparatos aún cuando se encuentren dentro de un armario cerrado o en otra habitación. Estos productos existen con o sin cables. Para más información sobre estas extensiones infrarrojas, visite www.marmitek.com.

Mando a distancia adicional

Si desea manejar su equipo desde varios lugares en casa o si quiere emplear un síngulo mando a distancia para todos los aparatos A/V, Marmitek le ofrece un serie completo de mandos a distancia universales: EasyControl o EasyTouch. Estos mandos a distancia universales sustituyen todo mando a distancia que emplea actualmente. Más información sobre los mandos a distancia puede encontrar en www.marmitek.com.

¿Quiere conectar varios aparatos AV? Con el serie Connect de Marmitek todos los aparatos pueden conectarse con solamente un cable, sin pérdida de calidad. Más información sobre este llamado switchgear puede encontrar en www.marmitek.com.

Información medioambiental para clientes de la Unión Europea

La Directiva 2002/96/CE de la UE exige que los equipos que lleven este símbolo en el propio aparato y/o en su embalaje no deben eliminarse junto con otros residuos urbanos no seleccionados. El símbolo indica que el producto en cuestión debe separarse de los residuos domésticos convencionales con vistas a su eliminación. Es responsabilidad suya desechar este y cualesquiera otros aparatos eléctricos y electrónicos a través de los puntos de recogida que ponen a su disposición el gobierno y las autoridades locales. Al desechar y reciclar correctamente estos aparatos estará contribuyendo a evitar posibles consecuencias negativas para el medio ambiente y la salud de las personas. Si desea obtener información más detallada sobre la eliminación segura de su aparato usado, consulte a las autoridades locales, al servicio de recogida y eliminación de residuos de su zona o pregunte en la tienda donde adquirió el producto.

AVVISI DI SICUREZZA

Marmitek BV declara que este SPLIT312™ cumple con las exigencias esenciales y con las demás reglas relevantes de la directriz:

DIRECTIVA 2004/108/CE DEL PARLAMENTO EUROPEO Y DEL CONSEJO de 15 de diciembre de 2004 relativa a la aproximación de las legislaciones de los Estados miembros en materia de compatibilidad electromagnética

Directiva 2006/95/CE del Parlamento Europeo y del Consejo de 12 de diciembre de 2006 relativa a la aproximación de las legislaciones de los Estados miembros sobre el material eléctrico destinado a utilizarse con determinados límites de tensión

Directiva 2002/95/CE del Parlamento Europeo y del Consejo de 27 de enero de 2003 sobre restricciones a la utilización de determinadas sustancias peligrosas en aparatos eléctricos y electrónicos
