BEDIENUNGSANLEITUNG AD2550-ITX ASROCK

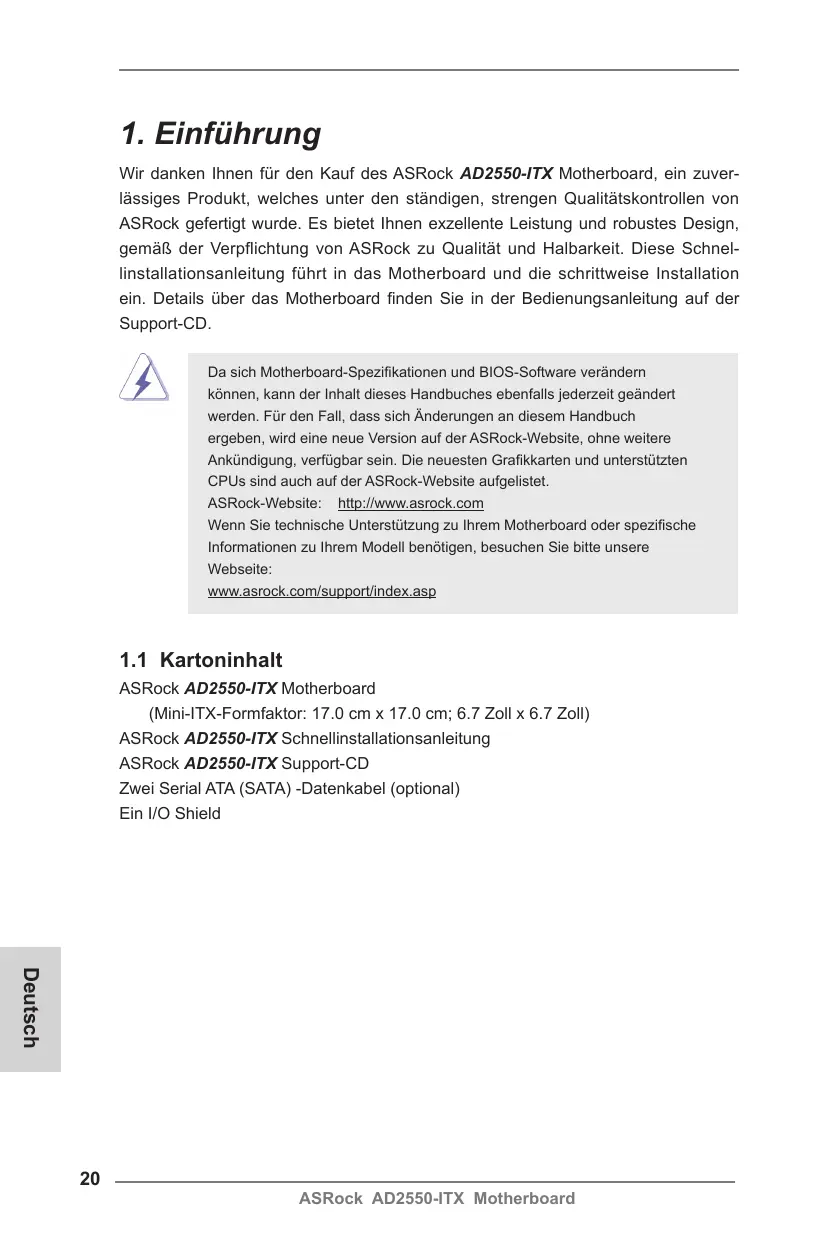

Wir danken Ihnen für den Kauf des ASRock AD2550-ITX Motherboard, ein zuver- lässiges Produkt, welches unter den ständigen, strengen Qualitätskontrollen von ASRock gefertigt wurde. Es bietet Ihnen exzellente Leistung und robustes Design, gemä& der Verpflichtung von ASRock zu Qualität und Halbarkeit. Diese Schnel- linstallationsanleitung führt in das Motherboard und die schrittweise Installation ein. Details über das Motherboard finden Sie in der Bedienungsanleitung auf der Support-CD.

à Da sich Motherboard-Spezifkationen und BIOS-Software verändern

{27 \ kônnen, kann der Inhalt dieses Handbuches ebenfalls jederzeit geändert werden. Für den Fall, dass sich Anderungen an diesem Handbuch ergeben, wird eine neue Version auf der ASRock-Website, ohne weitere Ankündigung, verfügbar sein. Die neuesten Grafikkarten und unterstützten CPUSs sind auch auf der ASRock-Website aufgelistet ASRock-Website: _http1/wwasrock.com Wenn Sie technische Unterstützung zu Ihrem Motherboard oder spezifische Informationen zu Ihrem Modell benôtigen, besuchen Sie bitte unsere Website: wwmwasrock com/supportindex.asp

1.1 Kartoninhalt ASRock AD2550-ITX Motherboard {Mini-ITX-Formfaktor: 17.0 cm x 17.0 cm: 6.7 Zoll x 6.7 Zoll) ASRock AD2550-ITX Schnellinstallationsanleitung ASRock AD2550-ITX Support-CD Zwei Serial ATA (SATA) -Datenkabel (optional) Ein 1/O Shield

CPU - Intel” Dual-Core Atom”"-Prozessor D2550 (1.86 GHz) - Unterstützt Hyper-Threading-Technologie

Chipsatz - Southbridge: Intel? NM10 Express

Speicher - 2 x SO-DIMM für DDR3

- Unterstützt DDR3 1066/800 non-ECC, ungepufferter Speicher

- Max. Kapazität des Systemspeichers: 4GB Erweiterungs- steckplätze

- 1 x PCI -Steckplätze

- Intel” PowerVR SGX545

- DirectX 9.0, Pixel Shader 3.0

- Drei VGA-Ausgangsoptionen: D-Sub, DVI-D sowie HDMI

- Unterstützt HDMI 1.3a mit einer maximalen Auflôsung von 1920 x 1200

- Unterstützt DVI-D mit einer maximalen Auflôsung von 1920 x 1200 bei 60 Hz

- Unterstützt D-Sub mit einer maximalen Auflôsung von 1920 x 1200 bei 60 Hz

- Unterstützt HDCP-Funktion mit DVI-D- und HDMI-Ports

- Unterstutzt 1080p Blu-ray (BD) / HD-DVD-Wiedergabe mit DVI-D- und HDMI-Ports

Audio - 7.1 CH HD Audio mit dem Inhalt Schutz (Realtek ALC892 Audio Codec) - Premium Blu-ray-Audio-Unterstützung LAN - PCIE x1 Gigabit LAN 10/10/1000 Mbys

- Unterstützt Wake-On-LAN

- Unterstützt LAN-Kabelerkennung

- Unterstützt energieeffizientes Ethernet 802.3az

- Unterstützt PXE E/A-Anschlüsse an der Rückseite

- 1 x PS/2-Tastaturanschluss

- 1 x optischer SPDIF-Ausgang

= 2x Siandard-USE 3.0-Anschlüsse (ASMedia ASM1042)

- 1 X RJ-45 LAN Port mit LED (ACT/LINK LED und SPEED LED)

- HD Audiobuchse: Lautsprecher hinten / Mitte/Bass / Audioeingang / Lautsprecher vorne / Mikrofon

- 2 x SATA2 3,0 GB/s-Anschlüsse, unterstützen NCQ-, AHCI- und .Hot Plug (Hot-Plugging)- Funktionen

- 1 x Infrarot-Modul-Header

- 1 x Consumer Infrared-Modul-Header

- 1 x Druckerport-Anschlussleiste

- 1 x COM-Anschluss-Header

- 1 x CPUlüfter-Anschluss (3-pin)

- 1 x Gehäuselüfter-Anschluss (3-pin)

- 1 x 24-pin ATX-Netz-Header

- 1 xAnschluss für Audio auf der Gehäusevorderseite

- 2x USB 2.0-Anschlüsse (Unterstützung 4 zusätzlicher USB 2.0-Anschiüsse)

= 16Mb AMIS Legal BIOS UEFI mit GUI-Unterstützung - Unterstützung für “Plug and Play”

- ACPI 1.1-Weckfunktionen

- JumperFree-Übertaktungstechnologie

- Überwachung der CPU-Temperatur - Motherboardtemperaturerkennung

- Drehzahlmessung für CPU-Lüfter

- Drehzahimessung für Gehäuselüfter

- CPU/Gehäuse-Lüftergeräuschdämpfung

- Spannungsübenwachung: +12V, +5V, +3.3V, Voore

Betriebssysteme Zertifizierungen

- Unterstützt Microsoft® Windows® 7 32-Bit

- Gemä® Okodesign-Richtlinie (ErP/EuP) (Stromversorgung gemäR Ükodesign-Richtlinie (ErP/EuP) erforderlich)

* Für die ausführiiche Produktinformation, besuchen Sie bitte unsere Website:

btip:/www.asrock.com

ASRock AD2550-ITX Motherboard

1.3 Einstellung der Jumper Die Abbildung verdeutlicht, wie Jumper gesetzt werden. Werden Pins durch Jumperkappen verdeckt, ist der Jumper “Gebrückt”. Werden keine Pins durch Jumperkappen verdeckt, ist der Jumper “Offen”. Die Abbildung zeigt einen 3-Pin Jumper dessen Pin1 und Pin2 “Ge- brückt” sind, bzw. es befindet sich eine Jumper-Kappe auf diesen beiden Pins.

(siche S.2- No. 13) 2-pin jumper

Hinweis: Mit CLRCMOS1 kônnen Sie die Daten im CMOS lôschen. Die CMOS Da- ten beinhalten die Systeminformationen wie Systemkennwort, Datum, Zeit und System-Setupeinstellungen. Um die Einstellungen zu lôschen und Default-Werte wiederherzustellen, schalten Sie den Computer aus, ziehen Sie den Netzstecker und überbrücken Sie 2-pin von CLRCMOS1 mithilfe

des Jumpers für 5 Sekunden.

ASRock AD2550-ITX Motherboard

1.4 Integrierte Header und Anschlüsse

Integrierte Header und Anschlüsse sind KEINE Jumper. Setzen Sie KE- INE Jumperkappen auf diese Header und Anschlüsse. Wenn Sie Jump-

erkappen auf Header und Anschlüsse setzen, wird das Motherboard unreparierbar beschädigt!

Seriell-ATAII-Anschlüsse {SATAIL_1: siëhe S.2 - No. 16) {SATAIL_2: siëhe S.2 - No. 8)

Diese zwei Serial ATAII- (SATAIL-) Verbinder unterstützten SATA-Datenkabel für interne Massenspeichergeräte. Die aktuelle SATAII-Schnittstelle ermëglicht eine Datenübertragungsrate bis

Serial ATA- (SATA-) Datenkabel (Option)

SJedes Ende des SATA Datenkabels kann an die SATA 1 SATAII Festplatte

oder das SATAII Verbindungsstück auf

dieser Hauptplatine angeschlossen werden.

USB 2.0-Header (E-pol. USB6_7) (siehe S2- No. 15)

(E-pol. USB8_9) (siehe S.2- No. 9)

üblichen USB 2.0-Ports an den 1/0-Anschlüssen befinden sich zwei USB 2.0- Anschlussleisten am Motherboard. Pro USB 2.0- Anschlussleiste werden zwei USB 2.0-Ports unterstützt.

ASRock AD2550-ITX Motherboard

Consumer Infrared-Modul-Header {é-pin GIRT) (siehe S.2- No. 12)

Dieser Header kann zum AnschlieRen Remote- Empfänger.

Infrarot-Modul-Header (G-pin IR) {siehe S.2 - No. 10)

Dieser Header unterstützt ein optionales, drahtioses Sende- und Empfangs-Infrarotmodul.

Anschluss für Audio auf der Gehäusevorderseite (-Pin HD_AUDIO1)

Dieses Interface zu einem Audio-Panel auf der Vorder seite Ihres Gehäuses, ermôglicht Ihnen eine bequeme Anschlussmôglichkeit und Kontrolle über Audio-Geräte.

1. High Definition Audio unterstützt Jack Sensing (automatische Erkennung falsch angeschlossener Geräte), wobei jedoch die Bildschirmverdrahtung

am Gehäuse HDA unterstützen muss, um richtig zu funktionieren. Beachten Sie bei der Installation im System die Anweisungen in unserem

Handbuch und im Gehäusehandbuch.

2. Wenn Sie die AC'97-Audioleiste verwenden, installieren Sie diese wie nachstehend beschrieben an der Front-Audivanschlussieiste: A. SchleRen Sie Mic_IN (MIC) an MIC2_L an B. SchlieRen Sie Audio_R (RIN) an OUT2_R und Audio_L (LIN) an OUT2_L an. C. SchlieBen Sie Ground (GND) an Ground (GND) an. D. MIC_RET und OUT-_RET sind nur für den HD-Audioanschluss gedacht. Diese Anschlüsse müssen nicht an die AC'97-Audioleiste angeschlossen werden. E. So aktivieren Sie das Mikrofon an der Vorderseite Wiählen Sie im Realtek-Bedienfeld die ,FrontMic* (Vorderes Mikrofon)- Registerkarte. Passen Sie die ,Recording Volume* (Aufnahmelautstärke)

System Panel-Header (9-pin PANEL1) (siehe 5.2 - No. 11)

Dieser Header unterstützt mehrere Funktion der Systemvorderseite.

SchlieRen Sie die Ein-/Austaste, die Reset-Taste und die

ZÆ\ Systemstatusanzeige am Gehäuse an diesen Header an; befolgen Sie dabei die nachstehenden Hinweise zur Pinbelegung. Beachten Sie die positiven und negativen Pins, bevor Sie die Kabel anschlieRen.

ASRock AD2550-ITX Motherboard

PWRBTN (Ein-/Ausschalter): Zum AnschlieRen des Ein-/Ausschalters an der Frontblende des Gehäu ses. Sie kônnen konfigurieren, wie das System mit Hilfe des Ein-/Ausschalters ausgeschaltet werden kônnen soll.

RESET (Reset-Taste):

Zum AnschlieRen der Reset-Taste an der Frontblende des Gehäuses. Mit der Reset-Taste kônnen Sie den Computer im Falle eines Absturzes neu starten.

PLED (Systembetriebs-LED):

Zum AnschlieRen der Betriebsstatusanzeige an der Frontblende des Gehäuses. Die LED leuchtet, wenn das System in Betrieb ist. Die

LED blinkt, wenn sich das System im Ruhezustand St befindet. Die LED schaltet sich aus, wenn sich das System in den Modi S3/S4 befndet oder ausgeschaltet ist (S5).

HDLED (Festplattenaktivitäts-LED):

Zum AnschlieRen der Festplattenaktivitäts-LED an der Frontblende des Gehäuses. Die LED leuchtet, wenn die Festplatte Daten liest oder schreibt.

Das Design der Frontblende kann je nach Gehäuse variere. Ein Frontblendenmodul besteht hauptsächlich aus einer Ein-/Austaste, einer Reset-Taste, einer Betriebs-LED, einer Festplattenaktivitäts-LED, Lautsprechem, etc. Stellen Sie beim AnschlieRen des Frontblendenmoduis Ihres Gehäuses an diesem Header sicher, dass die Kabel- und Pinbelegung korrekt übereinstimmen.

Gehäuselautsprecher-Header SchlieRen Sie den

(a-pin SPEAKER1) (siehe S.2- No. 14)

[ He Gehäuselautsprecher an oué Jour diesen Header an.

Gehäuse-Lüfteranschlüsse Verbinden Sie die Lüfterkabel mit

G-pin CHA_FANT) (siehe S:2- No. 5)

L'Ela Fan seeec den Lüfteranschlüssen, wobei der schwarze Draht an den Schutzleiterstift angeschlossen wird.

CPU-Lüfteranschluss Verbinden Sie das CPU -

G-pin CPU_FAN1) (siehe S.2 - No. 3)

Lüfterkabel mit diesem Anschluss und passen Sie den schwarzen Draht dem Erdungsstift an.

ASRock AD2550-ITX Motherboard

ATX-Netz-Header (é-pin ATXPWR) (siehe S.2- No. 7)

A Verbinden Sie die ATX- Stromversorgung mit diesem Header.

Obwohl dieses Motherboard einen 24-pol. ATX- 2 Stromanschluss bietet, kann es auch mit einem modifizierten traditionellen 20-pol. ATX-Netzteil verwendet werden. Um ein 20-pol. ATX-Netzteil zu verwenden, stecken Sie den Stecker mit Pin 1 und Pin 13 ein.

Installation eines 20-pol. ATX-Netztells 4

Druckerport-Anschlussleiste

(5-pol. LPT1) (siehe S2- No. 1)

Dies ist eine Schnittstelle zum Anschluss eines Druckerport- Kabels, mit dem Sie passende Drucker auf einfache Weise anschlie&en kônnen.

COM-Anschluss-Header

-pin cOM1) (siehe S.2- No. 2)

Dieser COM-Anschluss- Header wird verwendet, um ein COM-Anschlussmodul zu unterstützen.

ASRock AD2550-ITX Motherboard

Das Flash Memory dieses Motherboards speichert das Setup-Utility. Drücken Sie <F2> oder <Del> während des POST (Power-On-Self-Test) um ins Setup zu gelan- gen, ansonsten werden die Testroutinen weiter abgearbeitet. Wenn Sie ins Setup gelangen wollen, nachdem der POST durchgeführt wurde, müssen Sie das System über die Tastenkombination <Ct> + <AÏ&> + <Delete> oder den Reset-Knopf auf der Gehäusevorderseite, neu starten. Natürlich kônnen Sie einen Neustart auch durchführen, indem Sie das System kurz ab- und danach wieder anschalten.

Das Setup-Programm ist für eine bequeme Bedienung entwickelt worden. Es ist

ein menügesteuertes Programm, in dem Sie durch unterschiedliche Untermenüs scrollen und die vorab festgelegten Optionen auswählen kônnen. Für detaillierte Informationen zum BIOS-Setup, siehe bite das Benutzerhandbuch (PDF Datei) auf der Support CD.

3. Software Support CD information

Dieses Motherboard unterstützt eine Reiche von Microsoft” Windows” Betriebssy- stemen: 7 32-Bit. Die Inrem Motherboard beigefügte Support-CD enthält hilfreiche Software, Treiber und Hilfsprogramme, mit denen Sie die Funktionen Ihres Mother- boards verbessern kônnen Legen Sie die Support-CD zunächst in Ihr CD-ROM- Laufwerk ein. Der Willkommensbildschirm mit den Installationsmenüs der CD wird automatisch aufgerufen, wenn Sie die “Autorun”-Funktion Ihres Systems aktiviert haben.

Erscheint der Wilkommensbildschirm nicht, so “doppelklicken” Sie bitte auf das File ASSETUP.EXE im BIN-Verzeichnis der Support-CD, um die Menüs aufzurufen.

Das Setup-Programm soll es Ihnen so leicht wie môglich machen. Es ist menüges- teuert, d.h. Sie kônnen in den verschiedenen Untermenüs Ihre Auswahl treffen und die Programme werden dann automatisch installiert.
