MANUALE UTENTE AD2550-ITX ASROCK

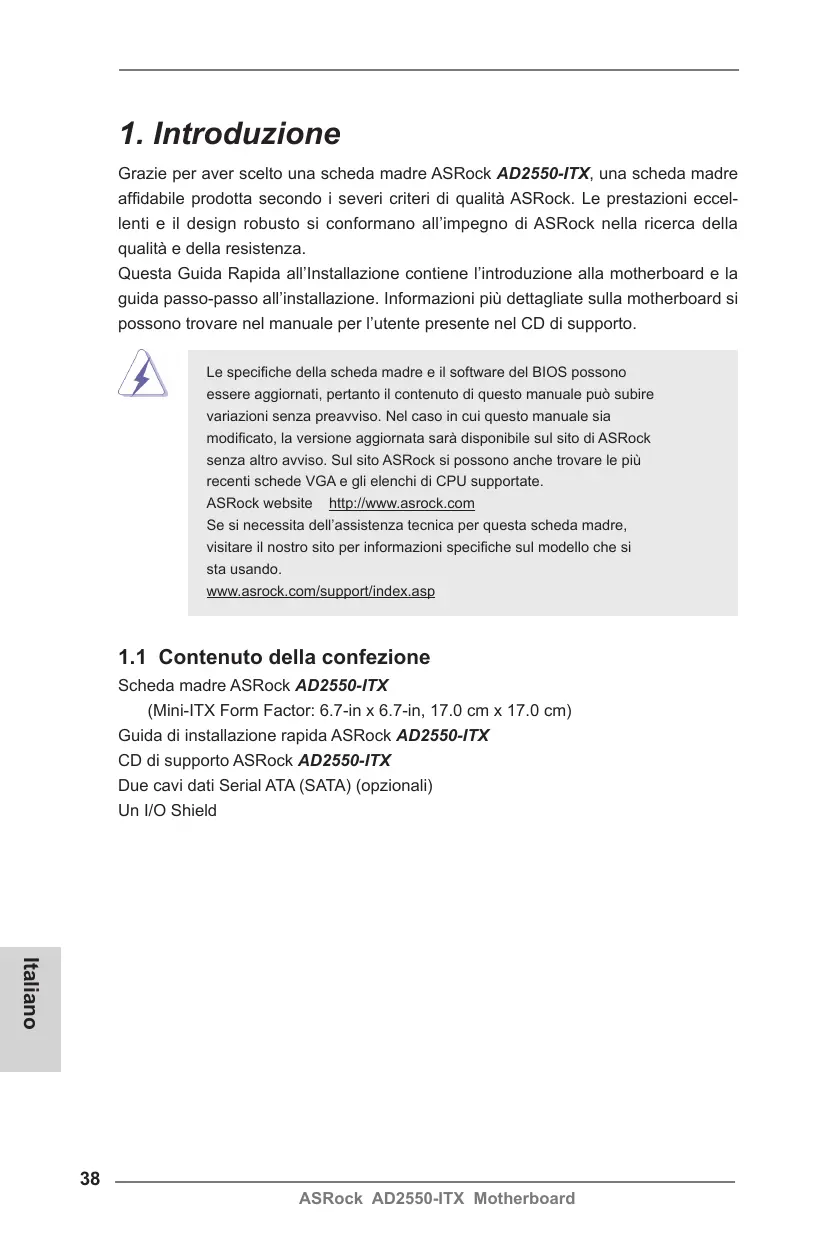

Grazie per aver scelto una scheda madre ASRock AD2550-ITX, una scheda madre affidabile prodotta secondo i severi criteri di qualità ASRock. Le prestazioni eccel- lenti e il design robusto si conformano all'impegno di ASRock nella ricerca della qualità e della resistenza.

Questa Guida Rapida all'Installazione contiene l'introduzione alla motherboard e la guida passo-passo all'installazione. Informazioni più dettagliate sulla motherboard si possono trovare nel manuale per l'utente presente nel CD di supporto.

Le specifiche della scheda madre e il software del BIOS possono essere aggiornati, pertanto il contenuto di questo manuale puè subire variazioni senza preavviso. Nel caso in cui questo manuale sia modificato, la versione aggiornata sarà disponibile sul sito di ASRock senza altro avviso. Sul sito ASRock si possono anche trovare le più recenti schede VGA e gli elenchi di CPU supportate.

ASRock website _ http:/wmwasrock.com

Se si necessita dellassistenza tecnica per questa scheda madre, visitare il nostro sito per informazioni specifiche sul modello che si

wwasrock com/suppor/index.asp

1.1 Contenuto della confezione Scheda madre ASRock AD2550-ITX {Mini-ITX Form Factor: 6.7-in x 6.7-in, 17.0 cm x 17.0 cm) Guida di installazione rapida ASRock AD2550-ITX CD di supporto ASRock AD2550-ITX Due cavi dati Serial ATA (SATA) (opzionali) Un 1/0 Shield

- Capacità massima della memoria di sistema: 4GB Slot di = 1x slot PCI

- Tre opzioni d'output VGA: D-Sub, DVI-D e HDMI

- Supporta HDMI 1.3a con risoluzione massima fino a 1920x1200

- Supporta DVI-D con risoluzione massima fino a 1920x1200 @ 60Hz

- Supporta D-Sub con risoluzione massima fino a 1920x1200 @ 60Hz

- Supporto della funzione HDCP con le porte DVI-D e HDMI

- Supporto 1080p Blu-ray (BD) / HD-DVD riproduzione con le

porte DVI-D e HDMI Audio

- Supporta il rilevamento cavo LAN

- Support di Energy Efficient Ethernet 802.3az

- Supporta PXE Pannello posteriore 110

1/0 Panel - 1 x porta PS/2 per tastiera

- 1 x Porta ottica SPDIF Out

- 4 x porte USB 2.0 già integrate

- 2 x porte USB 3.0 già integrate (ASMedia ASM1042)

ASRock AD2550-ITX Motherboard

- 1 x porte LAN RJ-45 con LED (LED azione/collegamento e LED velocità)

- Connettore HD Audio: cassa posteriore / cassa centrale / bassi / ingresso linea / cassa frontale / microfono

= 2x connettori SATA2 3.0Go/s, sopporta delle funzioni NCQ, AHCI e “Hot Plug”

- 1 x Collettore modulo infrarossi

- 1 x Connettore modulo infrarosso consumer

- 1 x Collettore porta stampante

- 1 x collettore porta COM

- 1 x Connettore CPU ventola (3-pin)

- 1 x Connettore Chassis ventola (3-pin)

- 1 x 24-pin collettore alimentazione ATX

- 1 x Connettore audio sul pannello frontale

- 2 x Collettore USB 2.0 (supporta 4 porte USB 2.0)

- 16Mb AMI UEFI Legal BIOS con interfaccia di supporto - Supporta “Plug and Play”

- Driver, Utiltà, Software AntiVirus (versione di prova), CyberLink MediaEspresso 6.5 Trial, Google Chrome Browser e Toolbar

Monitoraggio Hardware

- Sensore per la temperatura del processore - Sensore temperatura scheda madre

- Indicatore di velocità per la ventola del processore

- Indicatore di velocità per la ventola di raffreddamento - Ventola CPU/raffreddamento silenziosa

- Voltaggio: +12V, +5V, +3.3V, Voore

- FCC, CE, WHQL - Predisposto ErP/EuP (à necessaria l'alimentazione predisposta per il sistema ErP/EuP)

* Per ulterior informazioni, prego visitare il nostro sito internet: http:/Mww.asrock.com

ASRock AD2550-ITX Motherboard

13 Setup dei Jumpers L'ilustrazione mostra come sono settati i jump- er. Quando il ponticello à posizionato sui pin,

il jumper à “CORTOCIRCUITATO". Se sui pin 4 non ci sono ponticelli, il jumper à *APERTO”.

L'ilustrazione mostra un jumper a 3 pin in cui il

pini e il pin2 sono “CORTOCIRCUITATI" quan- LT LT LEE do il ponticello à posizionato su questi pin. Short Open

Jumper Settaggio del Jumper

Resettare la CMOS (CLRGMOS1 jumpera2 pin)

Gedip2 Nr 13) jumper a 2 pin

Nota: CLRCMOS1 consente di pulire i dati nella CMOS. | dati nella CMOS inclu- dono informazioni del setup del sistema, come per esempio la password di sistema, la data, l'ora, e i parametri del setup di sistema. Per pulire | parame- tri di sistema e resettare ai parametri di default, spegnere il computer e scol- legare l'alimentatore, poi collegare il jumper sul CLRCMOS1 per 5 secondi.

14 Collettori e Connettori su Scheda

à 1 collettori ed i connettori su scheda NON sono dei jumper. NON instal

Œ\ lare cappucci per jumper su questi collettori e connettori. L'installazione di cappucci per jumper su questi collettori e connettori provocherà danni permanenti alla scheda madrel

Connettori Serial ATAII Questi due connettori Serial ; [ F ATAII (SATAII) supportano cavi

| dati SATA per dispositivi di

LE immagazzinamento interni. ATAII (SATAII) supportano cavi SATA per dispositivi di memoria interni. L'interfaccia SATAII attuale permette velocità di

(SATAIL_1: vedi p.2 Nr. 16)

(SATAIL_2: vedi p.2 Nr. 8)

trasferimento dati fino a 3.0 Gb/s.

Cavi dati Serial ATA (SATA) Una o altra estremità del cavo (Opzionale) di dati SATA pu essere collegata al disco rigido SATA / SATAII o al connettore di SATAII su questa cartolina base.

Collettore USB 2.0 us8_ pur Oltre alle porte USB 2.0 (pin USB6_7) F7 predefinite nel pannello 1/O, la (edip.2 Nr 15) scheda madre dispone di

due intestazioni USB 2.0. Ciascuna intestazione USB 2.0 supporta due porte USB 2.0.

(-pin USB8_9) (vedi p2 Nr 9)

ASRock AD2550-ITX Motherboard

Connettore modulo infrarosso consumer Questo connettore pud essere

Lé-pin CIR1) QT. utilizzato per collegare {vedi p2 Nr. 12) Le” ricevitore remoto.

Collettore modulo infrarossi Questo collettore supporta moduli ad infrarossi optional per la trasmissione e la

ricezione senza fili.

(G-pin IR) (vedi p.2 Nr. 10)

Ë un'interfaccia per il cavo del pannello audio. Che consente connessione facile e controllo dei dispositivi audio.

Connettore audio sul pannello frontale {2-pin HD_AUDIO1)

1. La caratteristica HDA (High Definition Audio) supporta i rilevamento dei connettori, perd il pannello dei cavi sul telaio deve supportare la funzione HDA (High Definition Audio) per far si che questa operi in modo corretto. Attenersi alle istruzioni del nostro manuale e del manuale del telaio per installare il sistema. 2. Se si utlizza un pannello audio AC'97, installario nellintestazione audio del pannello anteriore, come indicato di seguito: À. Collegare Mic_IN (MIC) a MIC2_L. B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) ad OUT2_L. C. Collegare Ground (GND) a Ground (GND). D. MIC_RET e OUT_RET sono solo per il pannello audio HD. Non è necessario collegari per il pannello audio AC'97. E. Per attivare il microfono frontale. Andare alla scheda ‘FrontMic’ (Microfono frontale) del pannello di controllo Realtek. Regolare la voce “Recording Volume” (Volume registrazione)

Questo collettore accomoda diverse funzioni di sistema pannello frontale.

Collettore pannello di sistema {8-pin PANEL 1) (vedip.2 Nr 11)

4\ Collegare l'interruttore d'alimentazione, l'interruttore di ipristino,

# A l'indicatore di stato del sistema del pannello frontale del telaio a questo header in base all'assegnazione dei pin definita di seguito. Determinare i pin positivi e negativi prima di collegare i cavi.

ASRock AD2550-ITX Motherboard

PWRBTN (interruttore d'alimentazione): Va collegato all'interruttore d'alimentazione del pannello frontale del telaio. Usando l'interruttore d'alimentazione si pud configurare il modo in cui si spegne il sistema.

RESET (interruttore di ripristino):

Va collegato all'interruttore di ripristino del pannello frontale del telaio. Premere l'interruttore di ripristino per riavviare il sistema se il computer si blocca e non riesce ad eseguire un normale riawvio.

PLED (LED alimentazione del sistema):

Va collegato all'indicatore di stato d'alimentazione del pannello

frontale del telaio. 1I LED à acceso quando il sistema à operativo. ll LED continua a lampeggiare quando il sistema à in stato di standby S1. Il LED à spento quando il sistema à in stato di sospensione libernazione S3/S4 oppure spento (S5).

HDLED (LED attività disco rigido):

Va collegato al LED attività disco rigido del pannello frontale del telaio. LED è acceso quando disco rigido legge e scrive i dati.

Il design del pannello frontale pu variare in base ai telai. modulo di un pannello frontale pud consistere di: interruttore d'alimentazione, interruttore di ripristino, LED d'alimentazione, LED attvità disco rigido, casse, eccetera. Quando si collega il modulo del pannello frontale a questo header, assicurarsi che l'assegnazione dei fl e dei pin sia fatta corrispondere in modo appropriato.

Collettore casse telaio ; Collegare le casse del telaio a tenter Dr questo collettore. Jouer

Collettori ventola Chassis END,

. Collegare i cavi della ventola ai Éha ra ste corrispondenti connettori

{edip.2 Nr. 5) facendo combaciare il cavo nero col pin di terra.

Connettore ventolina CPU Collegare il cavo della ventolina

(Gin CPU_ FAN) Bon eau cree CPU a questo connettore e far

{vedi p2 Nr. 3) combaciare il filo nero al pin terra.

Connettore alimentazione ATX {24-pin ATXPWR1)

Collegare la sorgente d'alimentazione ATX a questo connettore.

ASRock AD2550-ITX Motherboard

Con questa scheda madre, c'è in dotazione un " connettore elettrico ATX a 24 pin, ma pu funzionare lo stesso se si adotta un alimentatore ATX a 20 pin. Per

usare l'alimentatore ATX a 20 pin, collegare l'alimentatore con il Pin 1 e il Pin 13.

Installzione delllimentatore ATX a 20 pin 4

Collettore porta stampante

{LPTH 25 pin) (vedi p.2 Nr. 1)

Questa è un'interfaccia per il cavo porta stampante che consente di collegare, con

comodità, dispositivi di stampa.

Collettore porta COM (e-pin com) (edip2 Nr. 2)

Questo collettore porta COM à utilizzato per supportare il modulo porta COM.

2. Informazioni sul BIOS La Flash Memory sulla scheda madre contiene le Setup Utility. Quando si awvia il computer, premi <F2> o <Del> durante il Power-On-Self-Test (POST) della Setup utility del BIOS: altrimenti, POST continua con i suoi test di routine. Per entrare il BIOS Setup dopo il POST, riawvia il sistema premendo <Ct> + <At> + <Delete>, o premi il tasto di reset sullo chassis del sistema. Per informazioni più dettagliate circa il Setup del BIOS, fare riferimento al Manuale dell'Utente (PDF file) contenuto nel cd di supporto.

3. Software di supporto e informazioni su

CD Questa scheda madre supporta vari sistemi operativi Microsoft® Windows®: 7 32 bit. 1! CD di supporto a corredo della scheda madre contiene i driver e utilità necessari a potenziare le caratteristiche della scheda.

Inserire il CD di supporto nel lettore CD-ROM. Se la funzione “AUTORUN'" à attivata nel computer, apparirà automaticamente il Menü principale. Se il Menû principale non appare automaticamente, posizionarsi sul file *ASSETUP.EXE" nel CESTINO del CD di supporto e cliccare due vole per visualizzare i mend.
