MODE D'EMPLOI AD2550-ITX ASROCK

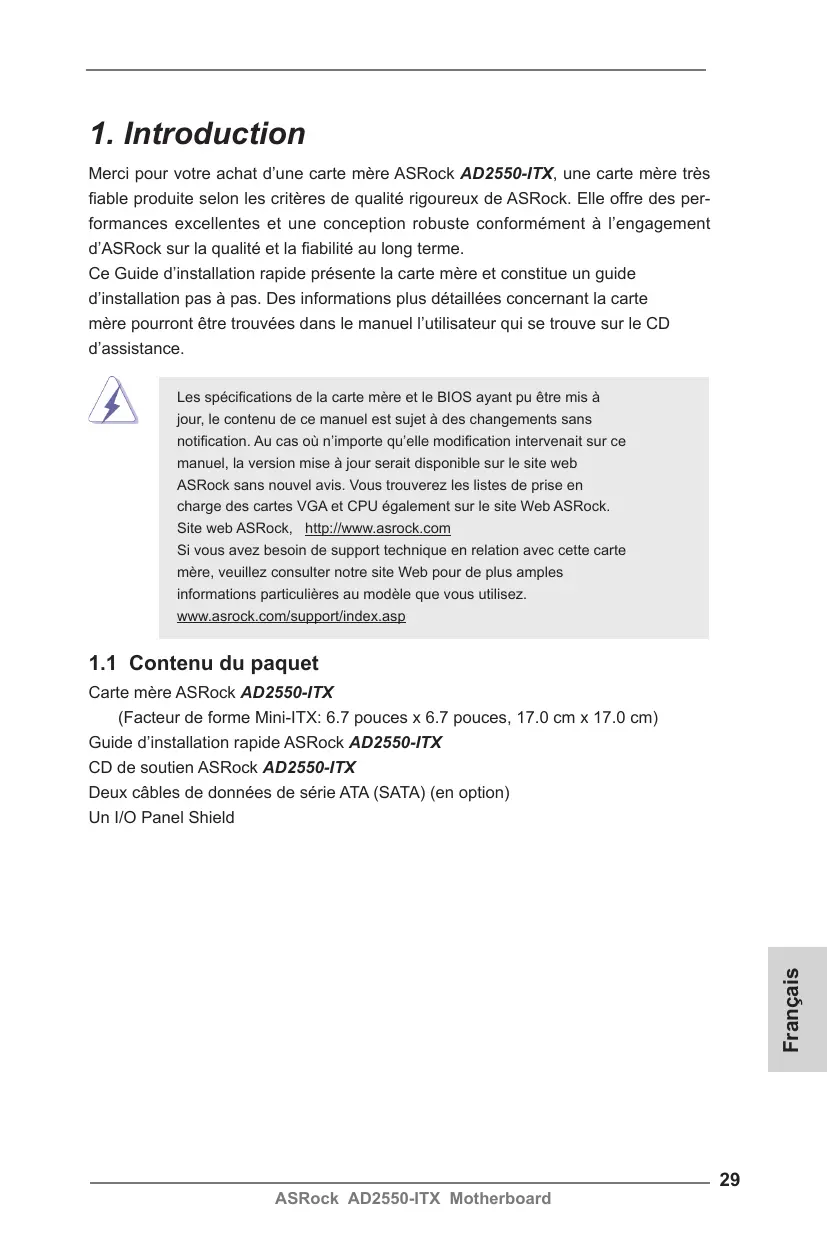

Merci pour votre achat d'une carte mère ASRock AD2550-ITX, une carte mère très fiable produite selon les critères de qualité rigoureux de ASRock. Elle offre des per- formances excellentes et une conception robuste conformément à l'engagement d'ASRock sur la qualité et la fiabilité au long terme.

Ce Guide d'installation rapide présente la carte mère et constitue un guide d'installation pas à pas. Des informations plus détaillées concernant la carte

mère pourront être trouvées dans le manuel l'utilisateur qui se trouve sur le CD d'assistance.

Les spécifications de la carte mère et le BIOS ayant pu être mis à jour, le contenu de ce manuel est sujet à des changements sans notification. Au cas où n'importe qu'elle modification intervenait sur ce manuel, la version mise à jour serait disponible sur le site web ASRock sans nouvel avis. Vous trouverez les listes de prise en charge des cartes VGA et CPU également sur le site Web ASRock. Site web ASRock,_htip:/www.asrock.com

Si vous avez besoin de support technique en relation avec cette carte mère, veuillez consulter notre site Web pour de plus amples informations particulières au modèle que vous utilisez. wwwasrock.com/support/index.asp

1.1 Contenu du paquet Carte mère ASRock AD2550-ITX {Facteur de forme Mini-ITX: 6.7 pouces x 6.7 pouces, 17.0 cm x 17.0 cm) Guide d'installation rapide ASRock AD2550-ITX CD de soutien ASRock AD2550-ITX Deux câbles de données de série ATA (SATA) (en option) Un 1/O Panel Shield

ASRock AD2550-ITX Motherboard

- Supporte DDR3 1066/800 non-ECC, sans amortissement mémoire

- Capacité maxi de mémoire système: 4GB Slot d'extension

- 1x slot PCI VGA sur carte = Intel” PowerVR SGX545 - DirectX 9.0, Pixel Shader 3.0 - Trois options de sortie VGA: D-Sub, DVI-D et HDMI - Prend en charge le HDMI 1.3a avec une résolution maximale jusqu'à 1920x1200 - Prend en charge le DVI-D avec une résolution maximale jusqu'à 1920x1200 @ 60Hz - Prend en charge le D-Sub avec une résolution maximale jusqu'à 1920x1200 @ 60Hz - Prise en charge de la fonction HDCP avec ports DVI-D et HDMI - Supporter 1080p Blu-ray(BD)/ lecteur de HD-DVD avec ports DVI-D et HDMI Audio = 7,1 CH HD Audio avec protection de contenu {Realtek ALC892 Audio Codec) - Prise en charge de l'audio Premium Blu-ray. LAN = PCIE x1 Gigabit LAN 10/100/1000 Mb/s

- Support du Wake-On-LAN

- Prise en charge de la détection de cäble LAN

- Prend en charge la norme Energy Efficient Ethernet (Ethernet à efficacité énergétique) 802.3az

- Supporte PXE Panneau arrière

= Tx Por de sortie optique SPDIF.

-4 x ports USB 2.0 par défaut

- 2 x ports USB 3.0 par défaut (ASMedia ASM1042)

- 1 x port LAN RJ-45 avec LED (ACT/LED CLIGNOTANTE et LED VITESSE)

- Prise HD Audio: Haut-parleur arrière / Central / Basses / Entrée Ligne / Haut-parleur frontal / Microphone

- 2 x connecteurs SATA2, prennent en charge un taux de transfert de données pouvant aller jusqu'à 3.0Go/s, supporte NCQ, AHCI et « Hot Plug » (Branche ment à chaud)

- 1 x En-tête du module infrarouge

- 1 x Barrette pour module à infrarouges grand public

- 1 x embase de port d'impression

- 1 x En-tête de port COM

- 1 x Connecteur pour ventilateur de CPU (br. 3)

- 1 x Connecteur pour ventilateur de Châssis (br. 3)

- 1 x br. 24 connecteur d'alimentation ATX

- 1 x Connecteur audio panneau avant

- 2 x En-tête USB 2.0 (prendre en charge 4 ports USB 2.0 supplémentaires)

- 16Mb AMI UEFI Legal BIOS avec support GUI - Support du “Plug and Play”

- Compatible pour événements de réveil ACPI 1.1 - Gestion jumperless

- Support SMBIOS 2.3.1

- Pilotes, utilitaires, logiciel anti-virus (version d'évaluation), CyberLink MediaEspresso 6.5 Trial, Google Chrome Browser et Toolbar

Surveillance système

- Contrôle de la température CPU - Mesure de température de la carte mère

- Tachéomètre ventilateur CPU

- Tachéomètre ventilateur châssis

- Ventilateur silencieux d'unité centrale/chässis

- Monitoring de la tension: +12V, +5V, +3.3V, Voore

- FCC, CE, WHQL - Prêt pour ErP/EuP (alimentation Prêt pour ErP/EuP requise)|

* Pour de plus amples informations sur les produits, s'il vous plaît visitez notre site web:

http:/hww.asrock.com

1.3 Réglage des cavaliers

L'illustration explique le réglage des cava-

liers. Quand un capuchon est placé sur les

broches, le cavalier est « FERME ». Si au-

cun capuchon ne relie les broches.le cava- Lai lier est « OUVERT ». L'illustration montre un

cavalier à 3 broches dont les broches 1 et 2 LEP LT LEE sont « FERMEES » quand le capuchon est shot cs

placé sur ces 2 broches.

Le cavalier Description

1e cavalier à 2 broches) le cavalier à 2 broches {voir p.2 No. 13)

Note: CLRCMOS1 vous permet d'effacer les données de la CMOS. Ces données incluent les informations système telles que le mot de passe, la date, l'heure, etles paramètres du système. Pour restaurer les paramètres système à leur valeur par défaut, éteignez l'ordinateur et débranchez le câble d'alimentation. Puis placez un cavalier sur les pins CLRCMOS1 pendant 5 secondes. N'ou- bliez pas de retirer le cavalier avant après avoir restauré le CMOS.

ASRock AD2550-ITX Motherboard

1.4 En-têtes et Connecteurs sur Carte

Les en-têtes et connecteurs sur carte NE SONT PAS des cavaliers. NE PAS placer les capuchons de cavalier sur ces en-têtes et con- necteurs. Le fait de placer les capuchons de cavalier sur les en-têtes et connecteurs causera à la carte mère des dommages irréversibles!

Connecteurs Série ATAII Ces deux connecteurs Série

(SATAIL 1: voir p22 No. 16) - a ATAII (SATAII) prennent en

(SATAIL_2: voir p22 No. 8) È £ charge les câbles SATA pour

°È Lo les périphériques de stockage

internes. L'interface SATAII actuelle permet des taux transferts de données pouvant aller jusqu'à 3,0 Gb/s.

Câble de données Toute cote du cable de data

Série ATA (SATA) SATA peut etre connecte au

{en option) disque dur SATA / SATAI /

ou au connecteur SATAII sur la carte mere.

En-tête USB 2.0 A côté des ports

(USB6_7 br9) USB 2.0 par défaut sur le

{voir p22 No. 15) panneau E/S, il y a deux embases USB 2.0 sur cette carte mère. Chaque embase USB 2.0 peut prendre en

(USBE_9 br9) charge 2 ports USB 2.0.

Barrette pour module à infrarouges grand public (CIR1 br4) {voir p22 No. 12)

Cette barrette peut être utilisée pour connecter des récepteur

En-tête du module infrarouge" (IR1 br.5) {voir p22 No. 10)

Cet en-tête supporte un module infrarouge optionnel de transfert et de réception sans fil.

C'est une interface pour un câble avant audio en façade qui permet le branchement et le contrôle commodes de périphériques audio.

1. L'audio à haute définition (HDA) prend en charge la détection de fiche, mais le fil de panneau sur le châssis doit prendre en charge le HDA pour

fonctionner correctement. Veuillez suivre les instructions dans notre manuel et le manuel de châssis afin installer votre système. 2. Si vous utilisez le panneau audio AC'97, installez-le sur l'adaptateur audio du panneau avant conformément à la procédure ci-dessous : À. Connectez Mic_IN (MIC) à MIC2_L

_R (RIN) à OUT2_R et Audio_L (LIN) à OUT2_L. Connectez Ground (GND) à Ground (GND).

D. MIC_RET et OUT_RET sont réservés au panneau audio HD. Vous n'avez pas besoin de les connecter pour le panneau audio AC'97. . Pour activer le micro avant. Allez sur l'onglet *FrontMic” (Micro avant) sur le Panneau de contrôle Realtek. Ajustez “Recording Volume” (Volume

En-tête du panneau système |}, (PANEL1 br9) {voir p2 No. 11)

Cet en-tête permet d'utiliser plusieurs fonctions du panneau système frontal.

Connectez l'interrupteur d'alimentation, l'interrupteur de réinitialisation et l'indicateur d'état du système du châssis sur cette barrette en respectant

l'affectation des broches décrite ci-dessous. Faites attention aux broches positives et négatives avant de connecter les câbles.

ASRock AD2550-ITX Motherboard

PWRBTN (Interrupteur d'alimentation): Connectez ici le connecteur d'alimentation sur le panneau avant du châssis. Vous pouvez configurer la façon de mettre votre système hors tension avec l'interrupteur d'alimentation.

RESET (Interrupteur de réinitialisation):

Connectez ici le connecteur de réinitialisation sur le panneau avant du châssis. Appuyez sur l'interrupteur de réinitialisation pour redémarrer l'ordinateur s'il se bloque ou s’il n'arrive pas à redémarrer normalement. PLED (DEL alimentation système):

Connectez ici l'indicateur d'état de l'alimentation sur le panneau avant du châssis. Ce voyant DEL est allumé lorsque le système est en marche. Le voyant DEL clignote lorsque le système est en mode veille

S1. Le voyant DEL est éteint lorsque le système est en mode veille S3/ S4 ou lorsqu'il est éteint (S5)

HDLED (DEL activité du disque dur):

Connectez ici le voyant DEL d'activité du disque dur sur le panneau avant du châssis. Ce voyant DEL est allumé lorsque le disque dur est en train de lire ou d'écrire des données.

Le design du panneau avant peut varier en fonction du châssis. Un module de panneau avant consiste principalement en : interrupteur d'alimentation, interrupteur de réinitialisation, voyant DEL d'alimentation, voyant DEL d'activité du disque dur, haut-parleur, etc. Lorsque vous connectez le panneau avant de votre châssis sur cette barrette, vérifiez bien à faire correspondre les fils et les broches.

En-tête du haut-parleur Veuillez connecter le de châssis L À haut-parleur de châssis sur (SPEAKER: br. 4) Roi cet en-tête. {voir p.2 No. 14) sw Connecteur pour châssis Branchez les câbles du Pau (CHA_FAN br. 3) \Êa pan seeec ventilateur aux connecteurs pour {voir p.2 No. 5) ventilateur et faites correspondre le fil noir à la broche de terre. Connecteur du ventilateur Veuillez connecter le câble de k ew : ; de l'UC FE ou ao ventilateur d'UC sur ce (GPU FAN br 3) connecteur et brancher le fil

{voir p.2 No. 3) noir sur la broche de terre.

ASRock AD2550-ITX Motherboard

Veuillez connecter l'unité d'alimentation ATX sur cet en- tête.

Bien que cette carte mère fournisse un connecteur de courant ATX 24 broches, elle peut encore fonctionner si vous adopter une alimentation traditionnelle ATX 20 broches. Pour utiliser une alimentation ATX 20 broches, branchez à l'alimentation électrique ainsi qu'aux broches 1 et 13.

20-Instalation de l'alimentation électrique ATX 4

Embase de port d'impression

{PT 25 broches) {voir p.2 No. 1)

All s'agit d'une interface pour le câble du port d'impression, qui permet le raccordement pratique de périphériques d'impression.

(COMt br) (ir p2 No.2)

Cette en-tête de port COM est utilisée pour prendre en charge un module de port COM.

ASRock AD2550-ITX Motherboard

2. Informations sur le BIOS La puce Flash Memory sur la carte mère stocke le Setup du BIOS. Lorsque vous démarrez l'ordinateur, veuillez presser <F2> ou <Del> pendant le POST (Power-On- Self-Test) pour entrer dans le BIOS; sinon, le POST continue ses tests de routine. Si vous désirez entrer dans le BIOS après le POST, veuillez redémarrer le système en pressant <Ctl> + <Alt> + <Suppr>, ou en pressant le bouton de reset sur le boîtier du système. Vous pouvez également redémarrer en éteignant le système et en le rallumant. L'utiltaire d'installation du BIOS est conçu pour être convivial. C'est un programme piloté par menu, qui vous permet de faire défiler par ses divers sous- menus et de choisir parmi les choix prédéterminés. Pour des informations détaillées sur le BIOS, veuillez consulter le Guide de l'utilisateur (fichier PDF) dans le CD technique.

3. Informations sur le CD de support

Cette carte mère supporte divers systèmes d'exploitation Microsoft® Windows”:

7 32-bit. Le CD technique livré avec cette carte mère contient les pilotes et les utili- taires nécessaires pour améliorer les fonctions de la carte mère. Pour utiliser le CD technique, insérez-le dans le lecteur de CD-ROM. Le Menu principal s'affiche auto- matiquement si “AUTORUN" est activé dans votre ordinateur. Si le Menu principal n'apparaît pas automatiquement, localisez dans le CD technique le fichier “ASSE- TUP.EXE" dans le dossier BIN et double-cliquez dessus pour afficher les menus.
