YST-SW030 - Subwoofer YAMAHA - Kostenlose Bedienungsanleitung

Produkttyp	Subwoofer
Marke	YAMAHA
Modell	YST-SW030
Kategorie	Subwoofer
Technologie	Advanced YAMAHA Active Servo Technology II
Lautsprecher	20 cm Konus-Woofer mit Magnet
Nennleistung	50 W
Dynamikleistung	100 W (5 Ohm)
Eingangsimpedanz	12 kΩ
Frequenzgang	28 Hz – 200 Hz
Eingangsempfindlichkeit	50 mV (50 Hz, 50 W/5 Ω)
Abmessungen (B × H × T)	290 mm × 290 mm × 328 mm
Gewicht	8,5 kg
Stromverbrauch	45 W
Stromversorgung	AC 110-120/220-240 V, 50/60 Hz (je nach Modell)
Mitgeliefertes Zubehör	Rutschfeste Füße (4), Subwoofer-Kabel (5 m)
Hauptfunktionen	YST II Technologie, spezieller Linear-Port, Lautstärkeregelung, Betriebsanzeige
Empfohlene Platzierung	Außenseite des vorderen Lautsprechers, schräg zur Wand
Wartung und Reinigung	Mit einem sauberen, trockenen Tuch reinigen; keine chemischen Verdünner verwenden
Sicherheit	Nicht Regen oder Feuchtigkeit aussetzen; einen Abstand von 20 cm ringsum lassen; nicht öffnen
Kompatible Geräte	Audio/Video-Verstärker mit Subwoofer-Ausgang

Häufig gestellte Fragen - YST-SW030 YAMAHA

Wie schließe ich den Subwoofer YST-SW030 an?

Schließen Sie das mitgelieferte Subwoofer-Kabel an den Subwoofer-Ausgang Ihres A/V-Verstärkers und an den INPUT-Anschluss auf der Rückseite des Subwoofers an. Stellen Sie sicher, dass alle Netzkabel vor dem Anschließen ausgesteckt sind.

Was bedeutet die grüne Betriebsanzeige?

Die Betriebsanzeige leuchtet grün, wenn der POWER-Schalter auf ON steht, und zeigt an, dass der Subwoofer eingeschaltet ist. Sie erlischt, wenn der Schalter auf OFF steht.

Wie stelle ich die Lautstärke des Subwoofers ein?

Verwenden Sie den VOLUME-Regler auf der Rückseite. Drehen Sie ihn nach rechts, um die Lautstärke zu erhöhen, und nach links, um sie zu verringern. Für eine optimale Balance stellen Sie ihn so ein, dass der Bass natürlich in die anderen Lautsprecher übergeht.

Wo platziere ich den Subwoofer für die beste Wiedergabe?

Platzieren Sie ihn vorzugsweise an der Außenseite des rechten oder linken vorderen Lautsprechers, schräg zur Wand, um Wellenauslöschung zu vermeiden. Vermeiden Sie es, ihn direkt an die Wand zu stellen. Wenn die Bässe schwach sind, verschieben Sie ihn oder unterbrechen Sie parallele Oberflächen mit Regalen.

Was tun, wenn der Subwoofer nicht einschaltet?

Überprüfen Sie, ob das Netzkabel richtig eingesteckt ist. Schalten Sie den POWER-Schalter auf OFF und stecken Sie das Kabel fest wieder ein. Wenn das Problem weiterhin besteht, wenden Sie sich an einen autorisierten Yamaha-Händler.

Wie reinige ich den Subwoofer?

Verwenden Sie ein sauberes, trockenes Tuch. Verwenden Sie niemals chemische Verdünner, Alkohol oder Lösungsmittel, da diese die Oberfläche beschädigen können.

Welche wichtigen Sicherheitshinweise gibt es?

Setzen Sie das Gerät nicht Regen oder Feuchtigkeit aus, um Brand- oder Stromschlaggefahr zu vermeiden. Lassen Sie einen Freiraum von 20 cm um die Rückseite zur Wärmeableitung. Stellen Sie keine zerbrechlichen Gegenstände oder Flüssigkeiten auf den Lautsprecher.

Kann ich diesen Subwoofer mit jedem Verstärker verwenden?

Ja, sofern der Verstärker über einen dedizierten Subwoofer-Ausgang (Line-Pegel) verfügt. Die Eingangsimpedanz beträgt 12 kΩ und ist mit den meisten modernen Verstärkern kompatibel.

Wie stelle ich die Balance zwischen Subwoofer und Frontlautsprechern ein?

Stellen Sie den VOLUME-Regler auf Minimum, schalten Sie den POWER-Schalter auf ON und starten Sie eine bassreiche Quelle. Erhöhen Sie langsam die Lautstärke des Subwoofers, bis sein Pegel natürlich in die anderen Lautsprecher übergeht.

Was tun, wenn der Klang des Subwoofers verzerrt ist oder knallt?

Reduzieren Sie sofort die Lautstärke. Verzerrungen können den Lautsprecher beschädigen. Vermeiden Sie es, sehr tiefe Signale über längere Zeit bei hoher Lautstärke zu spielen (z. B. Sinuswellen von 20-50 Hz).

BEDIENUNGSANLEITUNG YST-SW030 YAMAHA

BEDIENUNGSANLEITUNG

GEBRAUCHSANWEISUNG

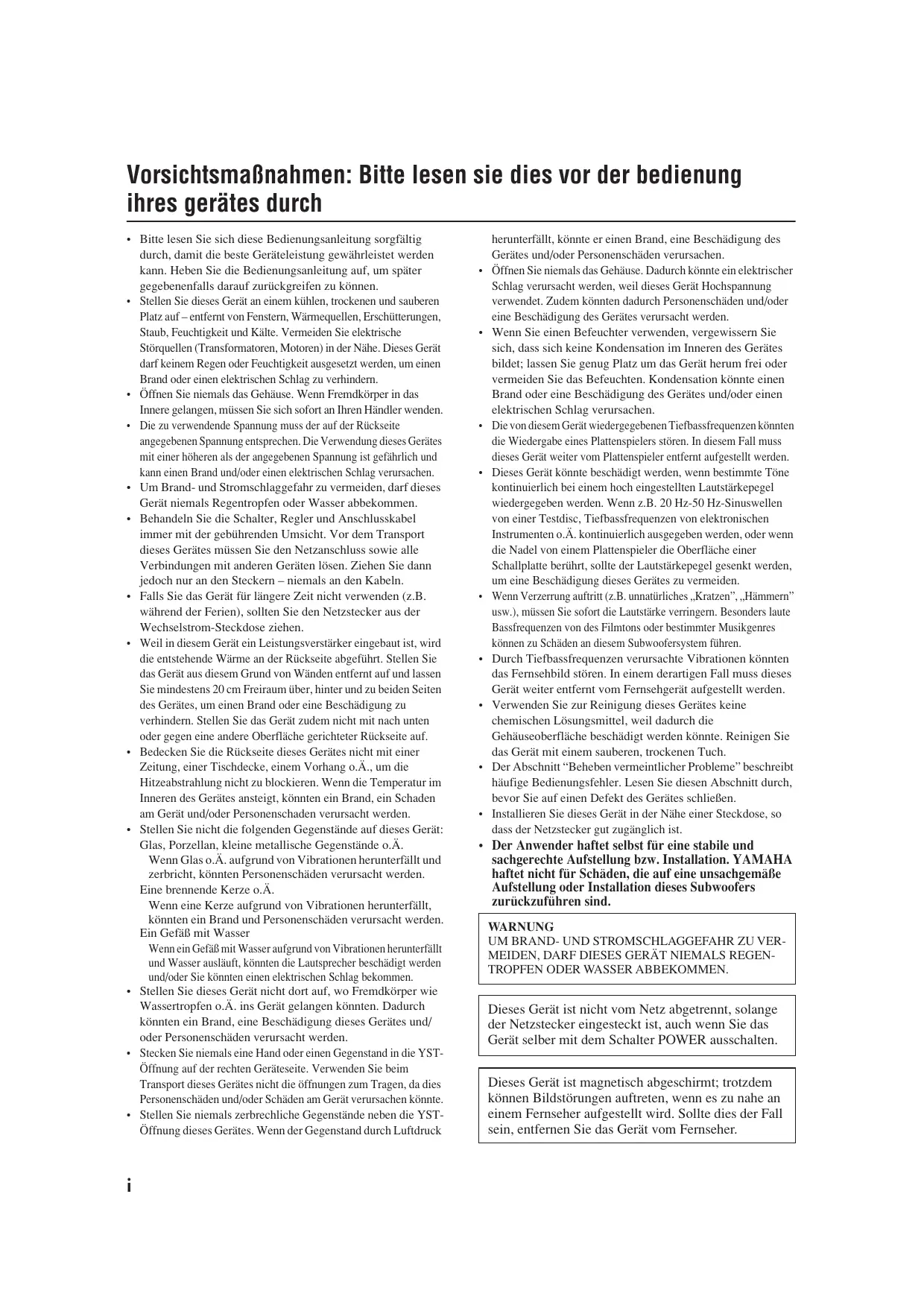

Vorsichtsmaßnahmen: Bitte lesen Sie dies vor der Bedienung Ihres Gerätes durch.

- Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch, damit die beste Geräteleistung gewährleistet werden kann. Heben Sie die Bedienungsanleitung auf, um später gegebenenfalls darauf zurückgreifen zu können. - Stellen Sie dieses Gerät an einem kühlen, trockenen und sauberen Platz auf - entfernt von Fenstern, Wärmequellen, Erschütterungen, Staub, Feuchtigkeit und Kälte. Vermeiden Sie elektrische Störquellen (Transformatoren, Motoren) in der Höhe. Dieses Gerät darf keinem Regen oder Feuchtigkeit ausgesetzt werden, um einen Brand oder einen elektrischen Schlag zu verhindern. - Öffnen Sie niemals das Gehäuse. Wenn Fremdkörper in das Innere gelangen, müssen Sie sich sofort an Ihren Händler wenden. - Die zu verwendende Spannung muss der auf der Rückseite angegebenen Spannung entsprechen. Die Verwendung dieses Gerätes mit einer höheren als der angegebenen Spannung ist gefährlich und kann einen Brand und/oder einen elektrischen Schlag verursachen. - Um Brand- und Stromschlaggefahr zu vermeiden, darf dieses Gerät niemals Regentropfen oder Wasser abbekommen. - Behandeln Sie die Schalter, Regler und Anschlusskabel immer mit der gebührenden Umsicht. Vor dem Transport dieses Gerätes müssen Sie den Netzanschluss sowie alle Verbindungen mit anderen Geräten lösen. Ziehen Sie dann jedoch nur an den Steckern - niemals an den Kabeln. - Falls Sie das Gerät für längere Zeit nicht verwenden (z.B. während der Ferien), ziehen Sie den Netzstecker aus der Wechselstrom-Steckdose. - Weil in diesem Gerät ein Leistungsverstärker eingebaut ist, wird die entstehende Wärme an der Rückseite abgeführt. Stellen Sie das Gerät aus diesem Grund von Wänden entfernt auf und halten Sie mindestens 20 cm Freiraum über, hinter und zu beiden Seiten des Gerätes, um einen Brand oder eine Beschädigung zu verhindern. Stellen Sie das Gerät zudem nicht mit nach unten oder gegen eine andere Oberfläche gerichteter Rückseite auf. - Bedecken Sie die Rückseite dieses Gerätes nicht mit einer Zeitung, einer Tischdecke, einem Vorhang o.Ä., um die Hitzeabstrahlung nicht zu blockieren. Wenn die Temperatur im Inneren des Gerätes ansteigt, könnten ein Brand, ein Schaden am Gerät und/oder Personenschäden verursacht werden. - Stellen Sie nicht die folgenden Gegenstände auf dieses Gerät: Glas, Porzellan, keine metallischen Gegenstände o.Ä. Wenn Glas o.Ä. aufgrund von Vibrationen herunterfällt und zerbricht, könnten Personenschäden verursacht werden. Eine brennende Kerze o.Ä.

Wenn eine Kerze aufgrund von Vibrationen herunterfällt, könnten ein Brand und Personenschäden verursacht werden. Ein Gefäß mit Wasser

Wenn ein Gefäß mit Wasser aufgrund von Vibrationen herunterfällt und Wasser ausläuft, können die Lautsprecher beschädigt werden und/oder Sie könnten einen elektrischen Schlag bekommen.

• Stellen Sie dieses Gerät nicht dort auf, wo Fremdkörper wie Wassertropfen oder Ähnliches ins Gerät gelangen könnten. Dadurch könnten ein Brand, eine Beschädigung dieses Gerätes und/oder Personenschäden verursacht werden.
• Stecken Sie niemals eine Hand oder einen Gegenstand in die YST-Öffnung auf der rechten Geräteseite. Verwenden Sie beim Transport dieses Gerätes nicht die Öffnungen zum Tragen, da dies Personenschäden und/oder Schäden am Gerät verursachen kann.
• Stellen Sie niemals zerbrechliche Gegenstände in die YST-Öffnung dieses Gerätes. Wenn der Gegenstand durch Luftdruck

herausgeschleudert wird, könnte er einen Brand, eine Beschädigung des Gerätes und/oder Personenschäden verursachen.

• Öffnen Sie niemals das Gehäuse. Dadurch könnte ein elektrischer Schlag verursacht werden, weil dieses Gerät Hochspannung verwendet. Zudem können dadurch Personenschäden und/oder eine Beschädigung des Gerätes verursacht werden.
• Wenn Sie einen Befeuchter verwenden, vergewissern Sie sich, dass sich keine Kondensation im Inneren des Gerätes bildet; halten Sie genug Platz um das Gerät herum frei oder vermeiden Sie das Befeuchten. Kondensation könnte einen Brand oder eine Beschädigung des Gerätes und/oder einen elektrischen Schlag verursachen. Die von diesem Gerät wiedergegebenen Tiefbassfrequenzen könnten die Wiedergabe eines Plattenspielers stören. In diesem Fall muss dieses Gerät weiter vom Plattenspieler entfernt aufgestellt werden.
• Dieses Gerät könnte beschädigt werden, wenn bestimmte Töne kontinuierlich bei einem hoch eingestellten Lautstärkepegel wiedergegeben werden. Wenn z.B. 20 Hz - 50 Hz -Sinuswellen von einer Testdisc, Tiefbassfrequenzen von elektronischen Instrumenten oder Ähnliches kontinuierlich ausgegeben werden, oder wenn die Nadel von einem Plattenspieler die Oberfläche einer Schallplatte berührt, sollte der Lautstärkepegel gesenkt werden, um eine Beschädigung dieses Gerätes zu vermeiden.
• Wenn Verzerrung auftritt (z.B. unnatürliches „Kratzen“, „Hämmern“ usw.), müssen Sie sofort die Lautstärke verringern. Besonders laute Bassfrequenzen von Filmtönen oder bestimmter Musikgenres können zu Schäden an diesem Subwoofersystem führen.
• Durch Tiefbassfrequenzen verursachte Vibrationen könnten das Fernsehbild stören. In einem derartigen Fall muss dieses Gerät weiter entfernt vom Fernsehgerät aufgestellt werden.
• Verwenden Sie zur Reinigung dieses Gerätes keine chemischen Lösungsmittel, weil dadurch die Gehäuseoberfläche beschädigt werden können. Reinigen Sie das Gerät mit einem sauberen, trockenen Tuch.
• Der Abschnitt "Beheben vermeintlicher Probleme" beschreibt häufige Bedienungsfehler. Lesen Sie diesen Abschnitt durch, bevor Sie auf einen Defekt des Gerätes schließen.
• Installieren Sie dieses Gerät in der Höhe einer Steckdose, so dass der Netzstecker gut zugänglich ist.
• Der Anwender haftet selbst für eine stabile und sachgerechte Aufstellung bzw. Installation. YAMAHA haftet nicht für Schäden, die auf eine unsachgemäße Aufstellung oder Installation dieses Subwoofers zurückzuführen sind.

WARNUNG

UM BRAND- UND STROMSCHLAGGEFAHR ZU VERMEIDEN, DARF DIESES GERÄT NIEMALS REGENTROPFEN ODER WASSER AUSGESETZT WERDEN.

Dieses Gerät ist nicht vom Netz getrennt, solange der Netzstecker eingesteckt ist, auch wenn Sie das Gerät selbst mit dem Schalter POWER ausschalten.

Dieses Gerät ist magnetisch abgeschirmt; trotzdem können Bildstörungen auftreten, wenn es zu nahe an einem Fernseher aufgestellt wird. Sollte dies der Fall sein, entfernen Sie das Gerät vom Fernseher.

SPANNUNGSWÄHLER

(Für China-, Korea-, Asien-Modell und allgemeines Modell)

Der Spannungswahlschalter auf der Rückseite dieses Gerätes muss auf die örtliche Netzspannung eingestellt werden, BEVOR der Netzstecker dieses Gerätes an eine Wechselstrom-Steckdose angeschlossen wird. Die einstellbaren Netzspannungen sind 110-120/220-240 V, 50/60 Hz.

Inhaltsübersicht

Vorsichtsmaßnahmen: Bitte lesen Sie dies vor der Bedienung Ihres Gerätes durch.

Vorweg 2

Funktionen 2 Lieferumfang 2

Aufstellen des Subwoofers 2

Verbindungen 3

Grundlegendes Anschlussbeispiel 3 Anschließen der Bausteine und des Subwoofers ans Netz 3

Verwendung des Subwoofers 4 Voreinstellung der Subwoofer-Lautstärke 4 Advanced Yamaha Active Servo Technology II 5 Beheben vermeintlicher Probleme 6 Technische Daten 7 Frequenzgrafik 7

Funktionen

• Bei diesen Subwoofer-Systemen findet die von Yamaha entwickelte Advanced Yamaha Active Servo Technology II für eine hochwertige Tiefbasswiedergabe Verwendung. (Lesen Sie hinsichtlich der Einzelheiten über die Advanced Yamaha Active Servo Technology II die Seite 5.) Der Tiefbassklang verleiht Ihrer Stereoanlage einen realistischen Heimkino-Effekt.
• Dieses Subwoofer-System ist mit einem linearen Anschluss versehen, der nur von Yamaha angeboten wird, um während der Wiedergabe ein reibungsloses Bassansprechverhalten zu erzielen, damit die im ursprünglichen Eingangssignal nicht enthaltenen externen Geräusche minimiert werden.

Aufstellen des Subwoofers

Stellen Sie diesen auf der äußeren Seite des rechten oder linken Frontlautsprechers auf. (Siehe Abb. A.) Die in Abb. dargestellte Aufstellung ist ebenfalls möglich; wenn aber das Subwoofer-System direkt gegen die Wand gerichtet wird, wird unter Umständen kein Basseffekt erzielt, weil der Ton des Systems und der von der Wand reflektierte Ton sich gegenseitig aufheben könnten. Aus diesem Grund sollte der Subwoofer möglichst schräg zu einer Wand aufgestellt werden, wie in Abb. A dargestellt.

A

B

: Subwoofer,

: Frontlautsprecher)

Hinweis:

Es mag Fälle geben, in denen Sie vom Subwoofer keine ausreichenden Tiefbasslängen erzielen können, wenn Sie Ihre Hörposition in die Raummitte gelegt haben. Die Ursache dafür ist, dass sich zwischen zwei parallelen Wänden „stehende Wellen" entwickelt haben und diese die Basslängen aufheben.

Stellen Sie den Subwoofer in einem solchen Fall schräg zur Wand auf. Unter Umständen ist auch ein Aufbrechen der parallelen Flächen durch Aufstellen von Bücherregalen o. Ä. an der Wand entlang erforderlich.

Lieferumfang

Bitte kontrollieren Sie nach dem Auspacken, ob Sie folgende Dinge bekommen haben.

Gummifüße (1 Satz, 4 Stück)

Subwoofer-Kabel (5m)

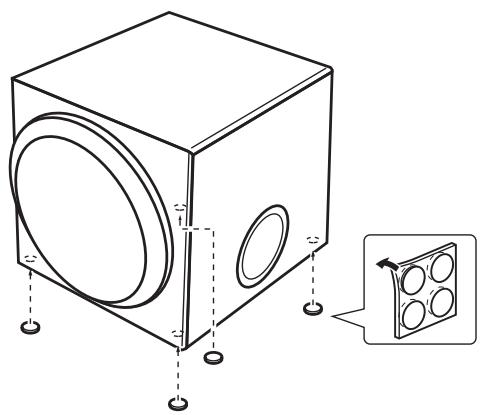

Verwendung der rutschfesten Unterlagen

Bringen Sie die rutschfesten Unterlagen an den vier Ecken unter dem Subwoofer an, um zu verhindern, dass sich der Subwoofer durch Vibrationen oder Ähnliches bewegt.

Vorsicht: Schließen Sie den Subwoofer und die Audio-/Video-Bausteine erst nach Herstellen aller anderen Verbindungen ans Netz an.

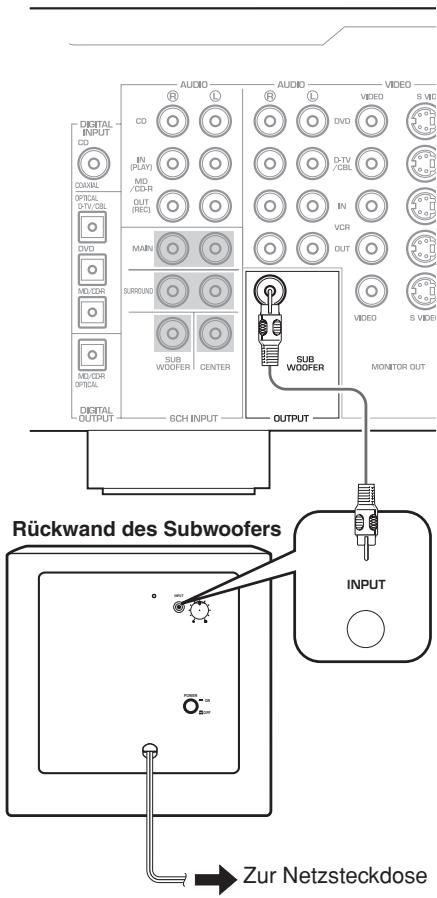

Grundlegendes Anschlussbeispiel

Verbinden Sie ein Subwoofer-Kabel mit dem betreffenden Ausgang des AV-Verstärkers und der INPUT-Buchse des Subwoofers.

Verstärker (Die Rückseite Ihres Verstärkers sieht etwas anders aus)

Anschließen der Bausteine und des Subwoofers ans Netz

Nach Herstellen der Subwoofer-Verbindung können Sie den Verstärker, die übrigen Audio-/Video-Bausteine und den Subwoofer an eine geeignete Steckdose anschließen.

VOLTAGE SELECTOR

(Für China-, Korea-, Asien-Modell und allgemeines Modell)

Der Spannungswahlschalter auf der Rückseite dieses Gerätes muss auf die örtliche Netzspannung eingestellt werden, BEVOR der Netzstecker dieses Gerätes an eine Wechselstrom-Steckdose angeschlossen wird. Die einstellbaren Netzspannungen sind 110-120/220-240 V, 50/60 Hz.

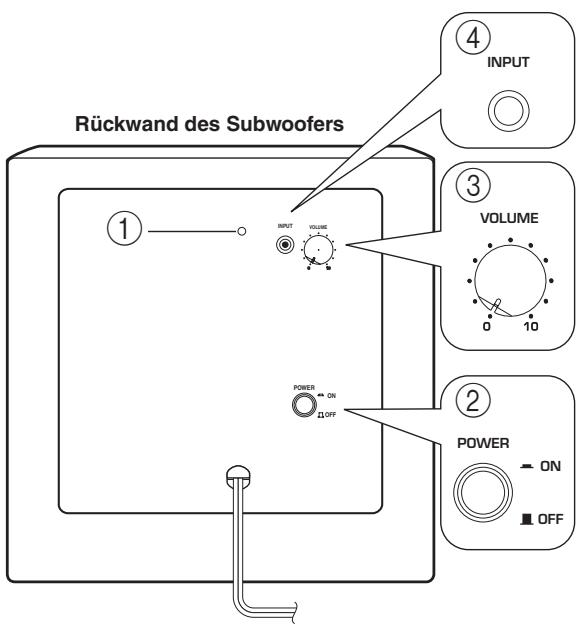

①Netzanzeige

Leuchtet GRÜN, wenn der POWER-Schalter (2) auf ON gestellt wird. Erlischt, wenn sich der POWER-Schalter in der OFF-Position befindet.

② POWER-Schalter

Stellen Sie diesen Schalter auf ON, um den Subwoofer einzuschalten. Wenn der Subwoofer eingeschaltet ist, leuchtet die Netzanzeige (1) auf der Rückseite grün. Stellen Sie diesen Schalter auf OFF, um den Subwoofer auszuschalten.

③ VOLUME-Regler

Hiermit kann die Lautstärke eingestellt werden. Drehen Sie ihn nach rechts, um die Lautstärke zu erhöhen, und nach links, um sie zu verringern.

④ INPUT-Anschluss

Hier muss das vom Verstärker kommende Signalkabel angeschlossen werden.

Voreinstellung der Subwoofer-Lautstärke

Vor Einschalten des Subwoofers müssen Sie den nachstehend beschriebenen Pegelabgleich zwischen dem Subwoofer und den Frontboxen vornehmen.

1. Stellen Sie den VOLUME-Regler auf den Mindestwert (0).
2. Schalten Sie alle Bausteine ein.
3. Drücken Sie den POWER-Schalter in die ON-Position. Die Netzanzeige auf der Rückseite leuchtet nun grün.
4. Starten Sie die Wiedergabe einer Signalquelle mit zahlreichen Bassfrequenzen. Stellen Sie die Lautstärke des Verstärkers auf den gewünschten Wert.
5. Drehen Sie den VOLUME-Regler langsam zum Einstellen der Lautstärkebalance zwischen Subwoofer und den anderen Lautsprechern. Um eine tatsächliche Wiedergabe zu erzielen, müssen Sie den Subwoofer-Pegel so einstellen, dass sich der Bassanteil harmonisch in das Gesamtschallbild einfügt.
6. Stellen Sie die Lautstärke des Verstärkers nun auf den gewünschten Wert.

Achtung: Wir empfehlen, den VOLUME-Regler bei Verwendung einer Mehrkanalanlage ungefähr in die Mitte zu stellen.

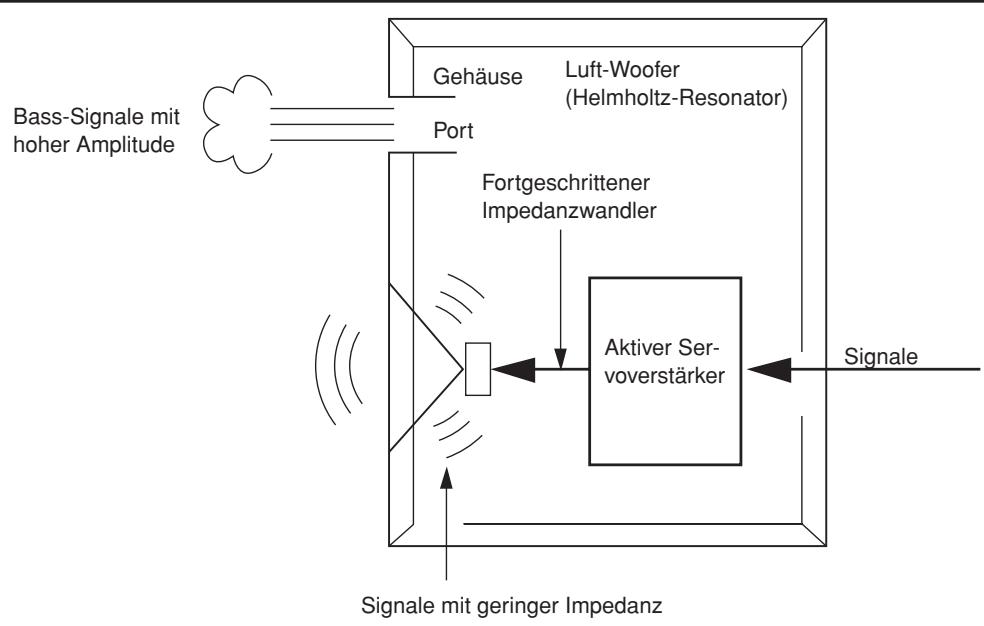

Im Jahre 1988 hat Yamaha Lautsprechersysteme auf den Markt gebracht, die die YST-Technologie (Yamaha Active Servo Technology) verwenden, um leistungsstarke Basswiedergabe von hoher Qualität zu erzielen. Diese Technologie verwendet einen direkten Anschluss zwischen dem Verstärker und dem Lautsprecher, so dass eine präzise Signalübertragung und Lautsprecherregelung erzielt wird.

Da diese Technologie Lautsprecher verwendet, die mit dem Negativimpedanzantrieb des Verstärkers und der Resonanz, die zwischen dem Volumen des Lautsprechergehäuses und der Öffnung erzeugt wird, gesteuert werden, erzeugt sie mehr Resonanzenergie (das „Luft-Tieftöner“-Konzept) als die herkömmliche Bassreflexmethode. Daher

kann die Basswiedergabe über ein kleineres Gehäuse erfolgen, als dies bislang der Fall war. Die neu entwickelte Advanced YST II-Technologie fügt der Yamaha Active Servo Technology zahlreiche Verfeinerungen hinzu und bietet somit eine bessere Steuerung der Kräfte, die den Verstärker und den Lautsprecher treiben. Vom Standpunkt des Verstärkers aus gesehen, wechselt die Lautsprecherimpedanz in Abhängigkeit von der Tonfrequenz. Yamaha hat ein neues Verschaltungsdesign entwickelt, das den Negativimpedanzantrieb und den Konstantstromantrieb miteinander verbindet, um somit eine stabilere Leistung und eine deutlichere Basswiedergabe ohne Tontrübungen zu bieten.

Beheben vermeintlicher Probleme

Wenn sich das Gerät nicht erwartungsgemäß verhält, sollten Sie zuerst hier nachschauen, ob sich das Problem lösen lässt. Wenn die bei Ihnen auftretende Störung nicht erwähnt wird bzw. wenn Sie sie anhand der erwähnten Hinweise nicht lösen können, müssen Sie sofort den Netzanschluss lösen und sich an Ihren Yamaha-Händler oder eine anerkannte Kundendienststelle wenden.

Problem	Ursache	Lösung
Das Gerät gehen nicht an, obwohl sich der POWER-Schalter in der ON-Position befindet.	Der Netzstecker ist nicht vollständig angeschlossen.	Schieben Sie den Netzschalter in die OFF-Position und schließen Sie das Netzkabel vollständig an.
Sie hörrenichts.	Der VOLUME-Regler befindet sich auf (0).	Drehen Sie den VOLUME-Regler nach rechts (im Uhrzeigersinn).
	Ein Kabel ist nicht ordnungsgemäß angeschlossen.	Schließen Sie das Kabel vollständig an.
Der Ausgangspiegel ist zu niedrig.	Sie spielene eine Signalquelle mit leisen oder unzureichenden Bassfrequenzen ab.	Hören Sie sich zunachst eine Signalquelle mit higherem Bassanteil an.
	Der Pegel wird durch stehende Wellen verringgert.	Stellen Sie den Subwoofer (wo)anders auf oder durchbremen Sie die Symmetrie der parallel laufenden Wände mit einem Bucherbord oder anderen größeren Gegenstand.
	Das Eingangssignal ist zu schwach.	Erhöhen Sie die Lautstärke.

Typ............Advanced Yamaha Active Servo Technology II

Treiber: 20 cm Kegel-Woofer, magnetisch geschirmt

Ausgangsleistung: 50 W

Dynamische Ausgangsleistung: 100 W/5 Ω

Eingangsimpedanz: 12 kΩ

Frequenzgang: 28 Hz~200 Hz

Eingangsempfindlichkeit: 50 mV (50 Hz, 50 W/5 Ω)

Stromversorgung

[Modell für die USA und Kanada] ............Netzspannung AC 120 V, 60 Hz [Modell für Australien] ............Netzspannung AC 240 V, 50 Hz [Modell für Großbritannien und Europa] ............Netzspannung 230 V, 50 Hz [Modelle für China, Korea, Asien und Universalmodell] ............Netzspannung 110~120/220~240 V, 50/60 Hz

Leistungsaufnahme: 45 W

Abmessungen (B x H x T): 290 mm x 290 mm x 328 mm

Gewicht 8,5 kg

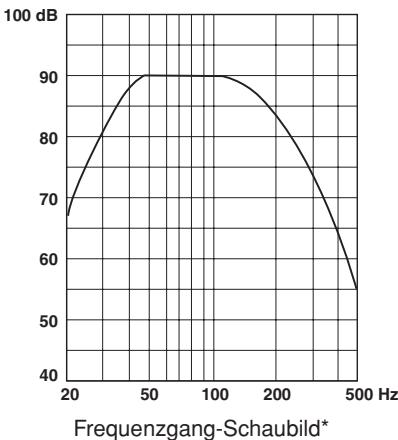

Frequenzgrafik

• Dieses Schaubild zeigt die tatsächlichen Frequenzgangcharakteristiken nicht genau an.

Bitte beachten Sie, dass alle technischen Daten ohne vorherige Ankündigung geändert werden können.

Sicherheitshinweise: Lesen Sie dies, bevor das Gerät in Betrieb genommen wird.

Mitgeliefertes Zubehör

SETZEN SIE DAS GERÄT NICHT REGEN ODER FEUCHTIGKEIT AUS, UM BRAND ODER ELEKTRISCHEN SCHLAG ZU VERMEIDEN.

Technische Daten 7

Frequenzverlauf 7

Eigenschaften

Ausgangsleistung 50 W

Dynamische Ausgangsleistung 100 W, 5 Ω

Eingangsimpedanz 12 kΩ

Frequenzbereich 28 Hz - 200 Hz

Eingangsempfindlichkeit....50 mV (50 Hz, 50 W/5 Ω)
