MANUAL DE USUARIO YST-SW030 YAMAHA
MANUAL DE INSTRUCCIONES
MANUAL DE INSTRUCCIONES

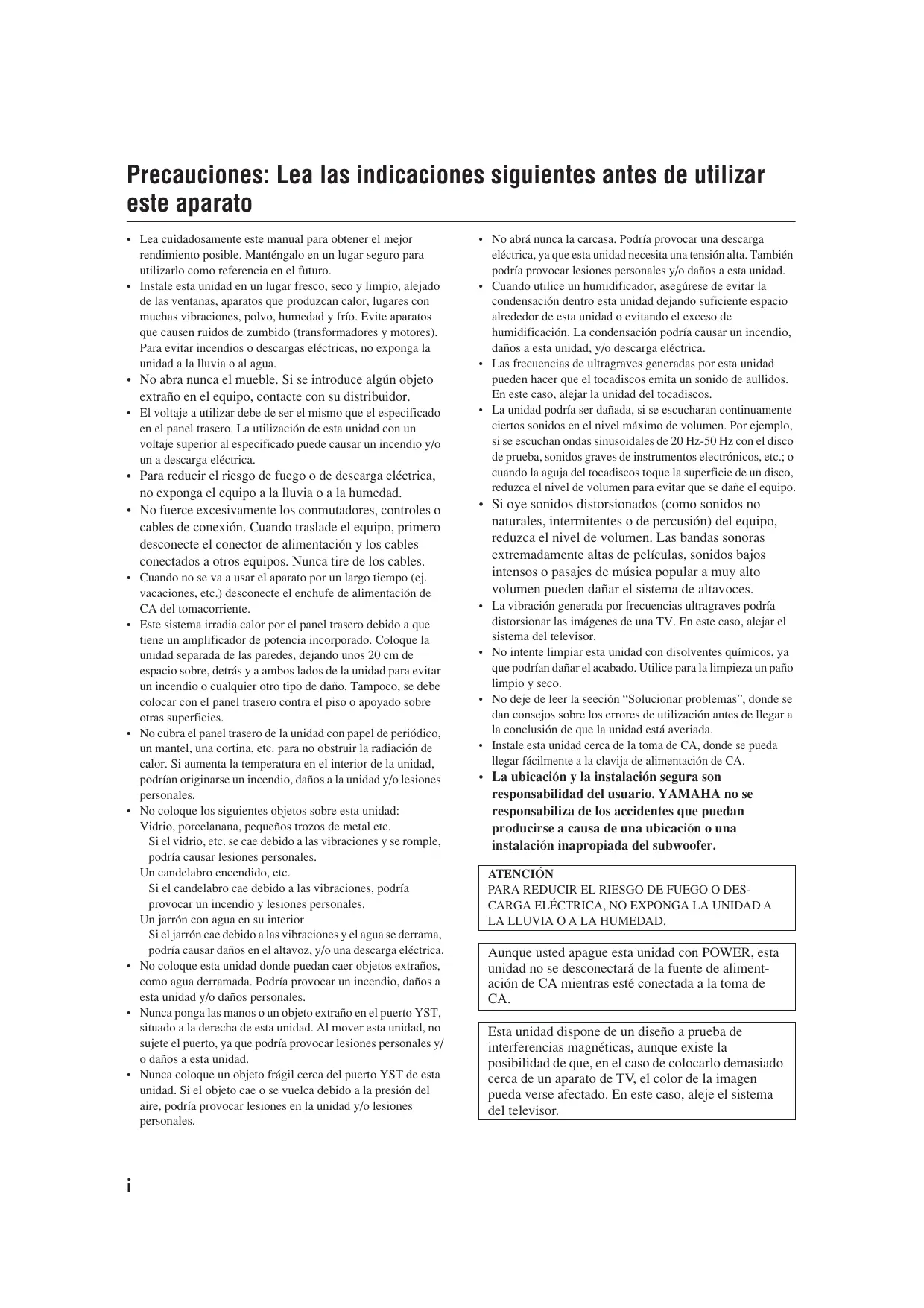

Precauciones: Lea las indicaciones siguientes antes de utilizar este aparato.
- Lea cuidadosamente este manual para obtener el mejor rendimiento posible. Manténgalo en un lugar seguro para utilizarlo como referencia en el futuro.
- Instale esta unidad en un lugar fresco, seco y limpio, alejado de las ventanas, aparatos que produzcan calor, lugares con muchas vibraciones, polvo, humedad y frío. Evite aparatos que causen ruidos de zumbido (transformadores y motores). Para evitar incendios o descargas eléctricas, no exponga la unidad a la lluvia o al agua.
- No abra nunca el mueble. Si se introduce algún objeto extraño en el equipo, contacte con su distribuidor.
- El voltaje a utilizar debe ser el mismo que el especificado en el panel trasero. La utilización de esta unidad con un voltaje superior al especificado puede causar un incendio y/o una descarga eléctrica.
- Para reducir el riesgo de fuego o de descarga eléctrica, no exponga el equipo a la lluvia o a la humedad.
- No fuerce excesivamente los conmutadores, controles o cables de conexión. Cuando traslade el equipo, primero desconecte el conductor de alimentación y los cables conectados a otros equipos. Nunca tire de los cables.
- Cuando no se va a usar el aparato por un largo tiempo (ej. vacaciones, etc.) desconecte el enchufe de alimentación de CA del tomacorriente.
- Este sistema irradia calor por el panel trasero debido a que tiene un amplificador de potencia incorporado. Coloque la unidad separada de las paredes, dejando unos 20 cm de espacio sobre, detrás y a ambos lados de la unidad para evitar un incendio o cualquier otro tipo de daño. Tampoco se debe colocar con el panel trasero contra el piso o apoyado sobre otras superficies.
- No cubra el panel trasero de la unidad con papel de periódico, un mantel, una cortina, etc. para no obstruir la radiación de calor. Si aumenta la temperatura en el interior de la unidad, podrán originarse un incendio, daños a la unidad y/o lesiones personales.
- No coloque los siguientes objetos sobre esta unidad: vidrio, porcelana, pequeños trozos de metal, etc. Si el vidrio, etc. se cae debido a las vibraciones y se rompe, podrá causar lesiones personales.
Un candelabro encendido, etc.
Si el candelabro cae debido a las vibraciones, podrá provocar un incendio y lesiones personales.
Un jarrón con agua en su interior
Si el jarrón cae debido a las vibraciones y el agua se derrama, podrá causar daños en el altavoz y/o una descarga eléctrica.
- No coloque esta unidad donde pueda caer objetos extraños, como agua derramada. Podría provocar un incendio, daños a esta unidad y/o daños personales.
- Nunca ponga las manos o un objeto extraño en el puerto YST, situado a la derecha de esta unidad. Al mover esta unidad, no sujete el puerto, ya que podría provocar lesiones personales y/o daños a esta unidad.
- Nunca coloque un objeto frágil cerca del puerto YST de esta unidad. Si el objeto cae o se vuelca debido a la presión del aire, podría provocar lesiones en la unidad y/o lesiones personales.
- No abra nunca la carcasa. Podría provocar una descarga eléctrica, ya que esta unidad necesita una tensión alta. Internacional podría provocar lesiones personales y/o daños a esta unidad.
- Cuando utilice un humidificador, asegúrese de evitar la condensación dentro de esta unidad dejando suficiente espacio alrededor de esta unidad o evitando el exceso de humidificación. La condensación podría causar un incendio, daños a esta unidad y/o descarga eléctrica.
- Las frecuencias de ultragraves generadas por esta unidad pueden hacer que el tocadiscos emita un sonido de aullidos. En este caso, aleje la unidad del tocadiscos.
- La unidad podría ser dañada si se escuchan continuamente ciertos sonidos en el nivel máximo de volumen. Por ejemplo, si se escuchan ondas sinusoidales de 20 Hz - 50 Hz con el disco de prueba, sonidos graves de instrumentos electrónicos, etc.; o cuando la aguja del tocadiscos toque la superficie de un disco, reduzca el nivel de volumen para evitar que se dañe el equipo.
- Si oye sonidos distorsionados (como sonidos no naturales, intermitentes o de percusión) del equipo, reduzca el nivel de volumen. Las bandas sonoras extremadamente altas de películas, sonidos bajos intensos o pasajes de música popular a muy alto volumen pueden dañar el sistema de altavoces.
- La vibración generada por frecuencias ultragraves podría distorsionar las imágenes de una TV. En este caso, aleje el sistema del televisor.
- No intente limpiar esta unidad con disolventes químicos, ya que podrían dañar el acabado. Utilice para la limpieza un paño limpio y seco.
- No deje de leer la sección "Solucionar problemas", donde se dan consejos sobre los errores de uso antes de llegar a la conclusión de que la unidad está averiada.
- Instale esta unidad cerca de la toma de CA, donde se pueda enchufar fácilmente a la clavija de alimentación de CA.
- La ubicación y la instalación segura son responsabilidad del usuario. YAMAHA no se responsabiliza de los accidentes que puedan producirse a causa de una ubicación o una instalación inapropiada del subwoofer.
ATENCIÓN
PARA REDUCIR EL RIESGO DE FUEGO O DESCARGA ELÉCTRICA, NO EXPONGA LA UNIDAD A LA LLUVIA O A LA HUMEDAD.
Aunque usted apague esta unidad con POWER, esta unidad no se desconectará de la fuente de alimentación de CA cuando está conectada a la toma de CA.
Esta unidad dispone de un diseño a prueba de interferencias magnéticas, excepto la posibilidad de que, en el caso de colocarlo demasiado cerca de un aparato de TV, el color de la imagen pueda verse afectado. En este caso, aleje el sistema del televisor.
VOLTAGE SELECTOR
(Para modelos en China, Corea, Asia y modelos generales)
El interruptor de selección de tensión situado
en el panel trasero de esta unidad debe ajustarse a la tensión principal de su emplazamiento ANTES de enchufar esta unidad a la corriente eléctrica.
La selección de voltajes es para CA de 110-120/220-240 V, 50/60 Hz.
Tabla de contenido
Precauciones: Lea las indicaciones siguientes antes de utilizar este aparato . . . . . . i
Introducción 2
Funciones. 2
Accesorios incluidos 2
Situar el subwoofer 2
Conexiones 3
Ejemplo básico de conexión 3
Conectar componentes y el subwoofer a CA 3
Utilizar el subwoofer 4
Pre-ajustar el volumen del subwoofer 4
- Este sistema de altavoces de ultragraves emplea la Advanced Yamaha Active Servo Technology II, que ha sido desarrollada para producir sonidos supergraves de excelente calidad. (Consulte la página 5 para más detalles sobre la Advanced Yamaha Active Servo Technology II.) Este sonido de supergraves añade un efecto más realista de cine en el hogar a su sistema estéreo.
- Este sistema de subgraves está equipado con un puerto lineal exclusivo de Yamaha que proporciona una respuesta suave de graves durante la reproducción, reduciendo al mínimo el ruido externo no incluido en la señal de entrada original.
Situar el subwoofer
Se recomienda colocarlo en el exterior del altavoz delantero derecho o izquierdo. (Consulte la fig. A.) La ubicación indicada en la fig. B también se puede usar; sin embargo, si el sistema de ultragraves se coloca mirando directamente a la pared, el efecto de los graves se perderá debido a que el sonido directo y el sonido reflejado por la pared se anularán entre sí. Para evitar que esto suceda, coloque el sistema de ultragraves en ángulo, tal como se indica en la fig. A.
A
B
(□: altavoz de ultragraves, □: altavoz delantero)
Nota:
Puede darse el caso de que al usar este altavoz de ultragraves no se logre obtener un buen sonido de ultragraves al escuchar en el centro de la sala. Esto se debe a que las "ondas estacionarias" se generan entre dos paredes paralelas y cancelan el sonido de los graves. En ese caso, coloque el altavoz de ultragraves oblicuamente a la pared. Internacionalmente será útil romper el paralelismo de las superficies colocando bibliotecas, etc. a lo largo de las paredes.
Accesorios incluidos
Asegúrese de que el siguiente elemento esté incluido en el paquete.
Tacos antideslizantes (1 juego, 4 piezas)
Cable del subwoofer (5 m)
Utilización de las almohadillas antideslizantes
Instale las almohadillas antideslizantes en las cuatro esquinas en la parte inferior del altavoz de ultragraves para evitar que se pueda mover por la vibración, etc.
Precaución: Conecte los cables de alimentación del subwoofer y de otros componentes de audio/vídeo a una toma de CA sólo después de completar todas las demás conexiones.

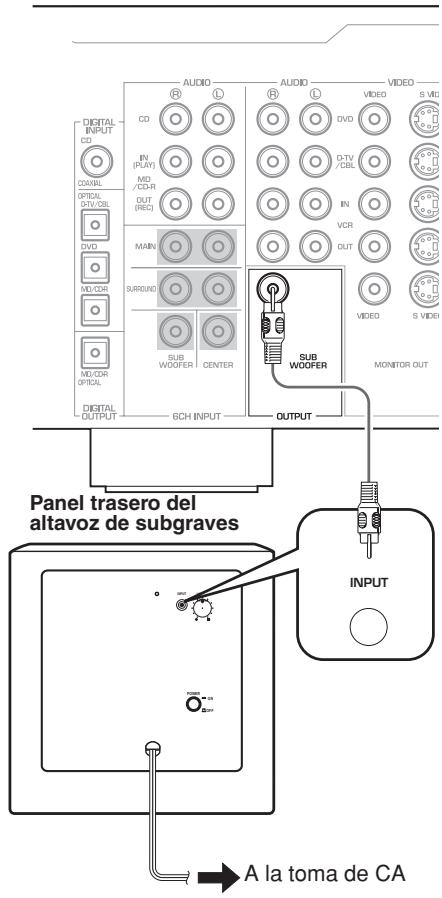

Ejemplo básico de conexión
Conecte un cable de subwoofer al jack de salida del amplificador AV y al jack INPUT del subwoofer.
Amplificador (La apariencia del panel posterior de algunos amplificadores puede ser distinta a la indicada.)
Conectar componentes y el subwoofer a CA
Después de finalizar la conexión de un subwoofer, conecte el amplificador, algunos componentes de audio/vídeo y el subwoofer a una toma de CA con el voltaje apropiado.
SELECTOR DE VOLTAJE
(Para modelos en China, Corea, Asia y modelos generales)
El interruptor de selección de tensión situado en el panel trasero de esta unidad debe ajustarse a la tensión principal de su emplazamiento ANTES de enchufar esta unidad a la corriente eléctrica.
La selección de voltajes es para CA de 110-120/220-240 V, 50/60 Hz.

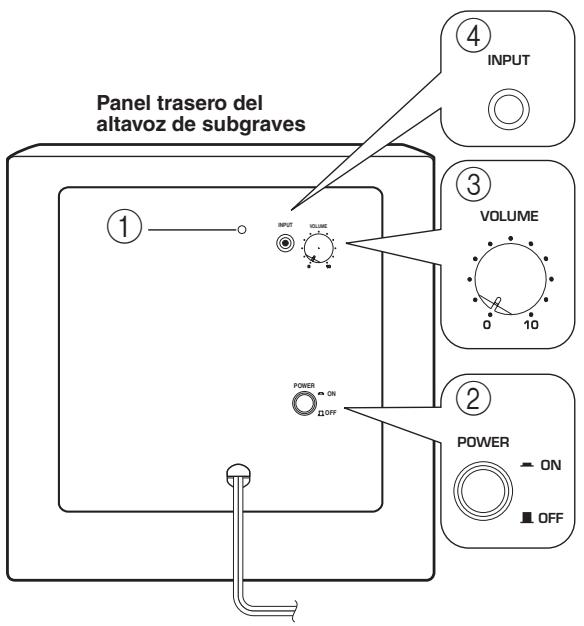

① Indicador Power
Se ilumina en VERDE cuando el conmutador POWER (②) está activado ON; se desactiva cuando el conmutador POWER está desactivado OFF.
② Conmutador POWER
Coloque este conmutador en la posición ON para activar el subwoofer. Cuando el subwoofer está activado, el indicador power (①) del panel posterior se ilumina en verde. Vuelva a colocar este conmutador en la posición OFF para desactivar el subwoofer.
③ Control VOLUME
Ajusta el nivel de volumen. Gire el control en sentido horario para aumentar el volumen y en sentido antihorario para reducirlo.
Terminal de entrada para las señales de nivel de línea del amplificador.
Pre-ajustar el volumen del subwoofer
Antes de utilizar el subwoofer, primero ajuste el balance de volumen entre el subwoofer y los altavoces frontales siguiendo el procedimiento a continuación.
- Ajuste el control VOLUME al mínimo (0).
- Active el resto de componentes.
- Coloque el conmutador POWER en la posición ON. El indicador power del panel posterior se ilumina en verde.
- Reproduzca una fuente que contenga sonidos de baja frecuencia. Ajuste el control de volumen del amplificador al nivel de audición deseado.
- Gire gradualmente el control VOLUME para ajustar el balance del volumen entre el altavoz de graves secundarios y los demás altavoces. Para disfrutar de un sonido de bajo natural, ajuste el nivel del subwoofer en un punto en que apenas sea distinguible de otros altavoces.
- Ajuste el volumen de todo el sistema de sonido utilizando el control de volumen del amplificador.
Nota: Es aconsejable colocar el control VOLUME aproximadamente en su posición central si utiliza un sistema home theater multicanal.

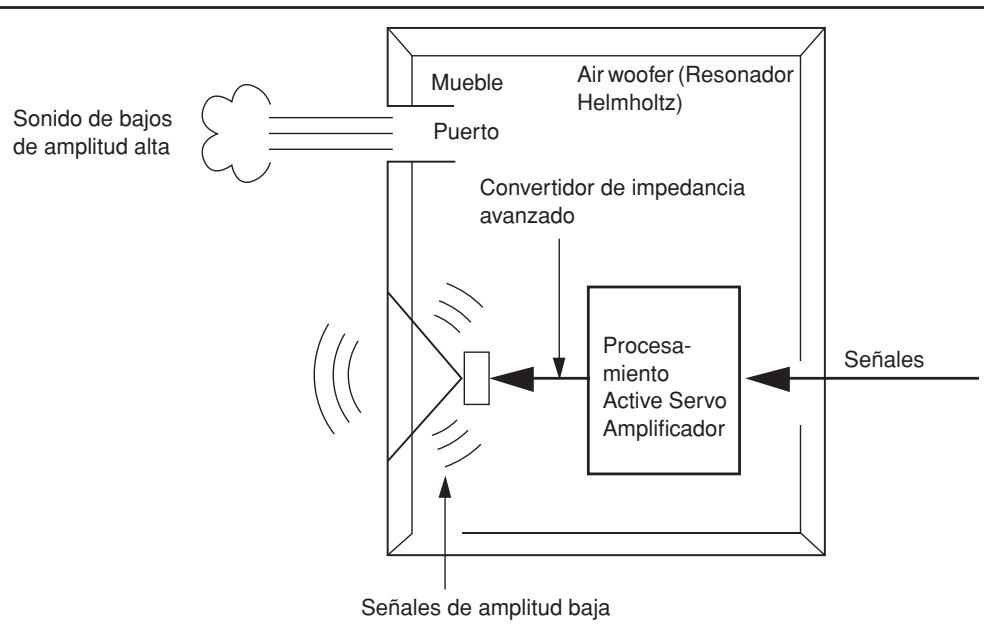

En 1988, Yamaha comercializó unos sistemas de altavoces que utilizaban la tecnología YST (Yamaha Active Servo Technology) para posibilitar una reproducción de graves potente y de alta calidad. Esta tecnología utiliza una conexión directa entre el amplificador y el altavoz, permitiendo una gran precisión en transmisión de señales y control de altavoces.
Dado que esta tecnología utiliza unidades de altavoces controlados por el impulso de impedancia negativa del amplificador y por la resonancia generada entre el volumen y el puerto de la carcasa del altavoz, crea una energía resonante (el concepto de "altavoz de aire para graves") superior a la del método estándar de reflexión de graves. Esto permite una reproducción
de graves en carcasas mucho más pequeñas de lo que era posible hasta ahora.
La Tecnología Advanced YST II de Yamaha, recientemente desarrollada, añade numerosos perfeccionamientos a la Tecnología de Yamaha Active Servo Technology, lo que permite un mejor control de las fuerzas que inciden en el amplificador y el altavoz. Desde el punto de vista del amplificador, la impedancia del altavoz cambia según la frecuencia de sonido. Yamaha ha desarrollado un nuevo diseño de circuitos que combina los impulsos de impedancia negativa y corriente constante, lo cual permite un funcionamiento más estable y una reproducción clara de los graves sin ninguna opacidad.
Consulte la tabla a continuación si la unidad no funciona correctamente. Si el problema que ocurre no aparece en la lista o si las instrucciones no sirven para resolver el problema, desconecte el cable de alimentación y contacte con un distribuidor autorizado o con un centro de servicios Yamaha.
| Problema | Causa | Solución |
| No se suministra alimentación sondern el conmutador POWER está en la posición ON. | El conector de la alimentación no está conectado con firmeza. | Coloque el conmutador power a la posición OFF, y a continuación conecte el conector de la alimentación con firmeza. |
| No hay sonido. | El control VOLUME está ajustado a 0. | Gire el control VOLUME hacía la derecha (sentido horario). |
| Un cable del subwoofer no está conectado de forma segura. | Conecte un cable del subwoofer de forma segura. |
| El nivel de sonido es muy bajo. | Está reproduciendo una fuente de sonido que incluye Frequencias de bajos inadequadas. | Reproducza una fuente de sonido que incluya más Frequencias de bajos. |
| El nivel de sonido ha sido reducido por las ondas flotantes. | Vuelva a situar el subwoofer o dividía la superficie paralela de la pared, colocando estanterías para libros uOthers objetivos grandes en la pared. |
| La señal de entrada esblemado(PCueva). | Suba el volumen. |
Tipo... Advanced Yamaha Active Servo Technology II
Controlador....... Cono de woofer de 20 cm Tipo blindado magnéticamente
Potencia de salida 50 W
Potencia dinámica 100 W, 5 Ω
Impedancia de entrada 12 kΩ
Respuesta de frecuencia 28 Hz - 200 Hz
Sensibilidad de entrada 50mV (50Hz, 50W/5Ω)
Alimentación
[Modelos para los EE.UU. y Canadá] CA 120 V, 60 Hz
[Modelo para Australia] CA 240 V, 50 Hz
[Modelos para Europa y el Reino Unido] CA 230 V, 50 Hz
[Modelos para China, Corea y Asia y modelos generales] CA 110~120/220~240 V, 50/60 Hz
Dimensiones (Anchura x Altura x Profundidad) 290 mm x 290 mm x 328 mm
Peso 8,5 kg

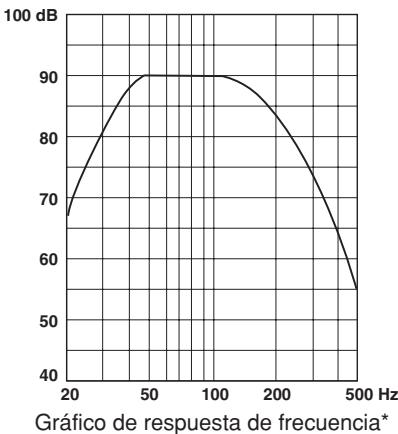

Características de frecuencia
- Este gráfico no muestra de forma precisa las características de la respuesta de frecuencia real.
Tenga en cuenta que todas las especificaciones pueden verse sometidas a cambios sin previo aviso.
