BEDIENUNGSANLEITUNG DCC ROLLEIFLEX AF 5.0 MINOX

Änderungen in Konstruktion und Ausführung vorbehalten.

Die Marke MINOX ist eine eingetragene Marke

der MINOX GmbH, Wetzlar.

Bedienungsanleitung 4

Owner's Manual 26

Vielen Dank, daß Sie sich für den Kauf der neuen Digitalkamera MINOX DCC RolleFlex AF 5.0 entschieden haben – eine Kleinstkamera im Design der klassischen zweiäufigigen Spiegelflexkamera Rolleflex 2.8F.

Technische Daten 5

Sicherheitschinweise 6

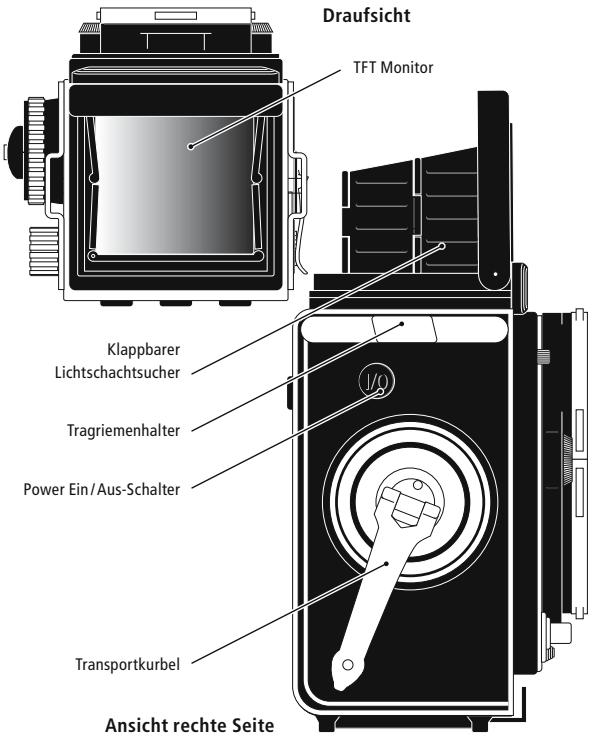

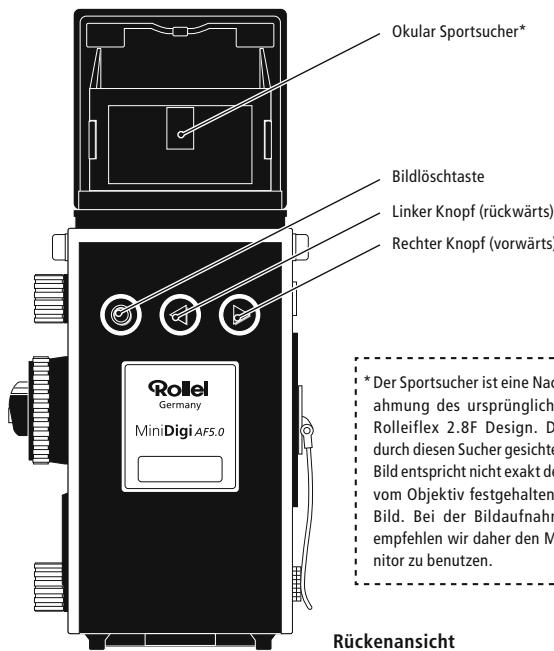

Kamerabeschreibung 8

Vorbereitung der Kamera

Abdeckung unten offen/wiedereinsetzen 12

Einsetzen der Batterie 12

Herausnehmen der Batterie 12

Einsetzen einer miniSD-Karte 13

Herausnehmen einer miniSD-Karte 13

Lichtschachtsucher öffnen/schreiben 13

Halsriemenbefestigen 14

Einschalten/Ausschalten derKamera. 14

Batteriestatus. 15

Kameramodus Einstellen 15

Aufnahme

Transportkurbel. 16

Bildaufnahme 16

Bildzahler

Aufnahme-Modus 18

Wiedergabe-Modus 18

Bild-Wiedergabe 19

Bildqualitat Einstellen. 19

Löschen von Bildern

Löschen eines einzelnen Bildes 20

Loschen aller Bilder 21

AnpassederFrequenz 22

AutoAus-Zeit 22

Warnmeldungen und Bildsymbole

Memory Full (Speicher ist voll) 23

No Card (Keine Karte) 23

Halten der Kamera 24

MINOX DCC Rolleiflex AF 5.0.....24

Fehlersuche 25

Technische Daten

Kameratyp	5MP Digitalkamera
Bildsensor	3MP AF-Modul
Bildqualität	2304 x 2304 Pixel (hohe Auflösung/interpoliert)1536 x 1536 Pixel (normale Auflösung)768 x 768 Pixel (niedrige Auflösung)
Bildspeicherung*miniSD-Karte (256MB)	Hohe Auflösung/interpoliert: ca. 250 BilderNormale Auflösung: ca. 430 BilderNiedrige Auflösung: ca. 1300 Bilder
Durchschnittliche Laufzeit der Batterie**	2 Stunden (mit CR2 Batterie)
Monitor	1,1 Zoll Farb-TFT-Monitor
Speichermedium	miniSD-Karte (austauschbar)
Bildformat	JPEG
Objektiv	4.9 mm F/2.8 AF
Scharfeinstellbereich	10 cm bis unendlich
Verschlusszeiten	1/15 bis 1/2500 (elektronisch gesteuert)
Belichtungsregelung	Automatisch
Weißebackeich	Automatisch
AutoAus	Schaltet Kamera aus, wenn sie nach 60 Sekunden nicht benutzt wird
Stromversorgung	1 x CR2 Lithium-Batterie
Abmessungen/Gewicht	43 (B) x 73 (H) x 45 (T) mm / 100g mit Batterie

• Diese Zahl kann je nach Groß des Speichers, Motivtyp usw. variieren.

** Die Lebensdauer der Batterie während Serienaufnahmen hangt von den jeweiligen Aufnahmebedingungen ab.

Sicherheitshinweise

Für die sichere und korrekte Anwendung ihre Kamera, lessen Sieitte die folgenden Sicherheitshinweise sorgfältig durch. Es geeht um ihre Sicherheit.

Kamera-Schäden, die aus einer vorsitzlichen Maßnahnung der Anweisungen entstehen, sind vom ihreren Gewährleistungen ausgeschlossen. Warnhinweise dienen den Schutz der Kameranutzer und den umstehenden Personen gegen mögliche Schäden und Verletzungen. Die Vorsichts- und Verbotszeichen in dieser Bedienungsanleitung sind rechts angebracht:

Vorsicht

Warn't vor schweren/ Lebensbedrohlichen Verletzungen oder schwerwiegenden Schäden am Produkt, die eintreten können, wenn die Anweisungen nicht befolgrt werden.

Verboten

Dieies Zeichen mit zusätzlichen Symbolen macht darauf aufmerksam, daß bestimmte Handhabungen oder Verfahrensweisen, die in den Hinweisen nach erlautert sind, verboten sind.

	Verwenden Sie nie eine Batteriesorte, die in der Bedienungsanleitung nicht vorgegeben ist. Eine mögliche Explosion und Leckage konnten zu Gefahren und Verletzungen führen.
	Bevor Sie eine Batterie wegwerfen, müssen Sie die Batteriepole mit Isolier-band oder ähnlichem Material isolieren, um einen möglichen Kontakt mit Metallobjekten zu vermeiden, der zu einer Zündung und/oder Explosion führen kann.
	Legen Sie die Batterie richtig in die Kamera ein. Falsche Positionierung (+/-) können zu einer Explosion und/oder Batterie-Leckage und damit zu Gefahren und Verletzungen führen.
	Halten sie die entnommene Batterie fern von Kindern im Alter unter drei Jahren. Beim Schlucken der Batterie sofort einen Arzt rufen, da die Elek-troyte schwere Schädigungen der inneren Organe hervorrufen konnen.
	Sollte die Kamera (Batterie) heißt werden, rauchen oder nach Verbrannten riechen, stellen Sie den Verbrauch sofort ein und setzen Sie sich mit unserem Kundenservice in Verbindung. Weitere Benutzung könnte einen Brand oder eine Verbrennung verursachen.
	Werfen Sie Batterien nie in ein offenes Feuer, verursachen Sie keinener Kurzschluß und erhitzen Sie Batterien nicht, versuchen Sie nicht, Batterien wiederaufzuladen, die dazu nicht geeignet sind. Das konnte eine mögliche Explosion verursachen und zu schwere Verletzungen führen.

Versuchen Sie nie die Kamera auseinanderzubauen. Hochspannungs-Schaltkreise innerhalb der Kamera können einen elektrischen Schock verursachen.

Halten Sie die Kamera von Säuglingen und Kleinkindern fern. Der Riemen der Kamera konnte sich um deren Hals wickeln und eine Erstickung verursachen.

Lagern Sie die Kamera immer fern von Feuchtigkeit und Staub. Schützen Sie die Kamera vor hohen Temperatoren, wie sie z. B. im Wageninneren während des Sommers oder in der Nahe von weiß Gegenständen vorkommen.

Benutzten Sie die Kamera nicht am Steuer während der Autofahrt, da dies zu Unfällen führen konnte.

Beim Aufhängen der Kamera, achen Sie darauf, daß der Riemen sich nicht in anderen Gegenständen verfüngt, um somit Verletzungen und Gefahren zu vermeiden.

Sollete die Kamera ins Wasser gefallen sein, oder Wasser in die Kamera eingedrungen sein, entfernen Sie die Batterie und setzen Sie sich mit unserem Kundendienst in Verbindung. Eine Benutzung im nassen Zustand konnte einen Brand oder einen Elektroschock verursachen.

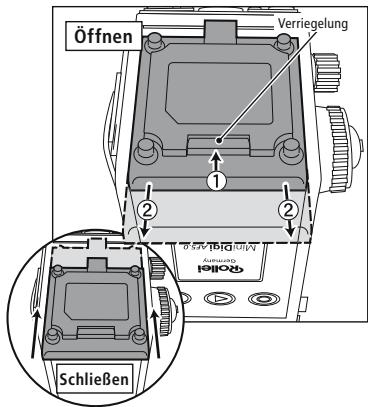

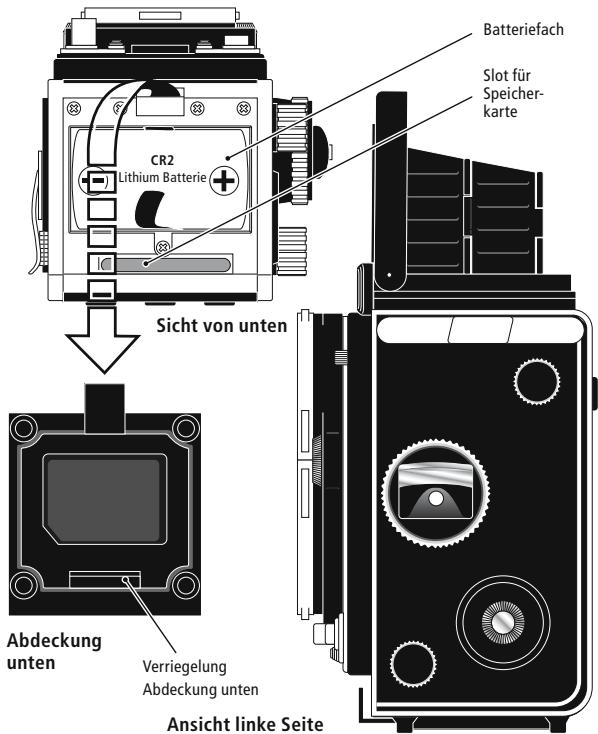

Abdeckung unter öffnen

Schieben Sie die Abdeckung in Pfeilrichtung ② beim gleichzeitigen Verschieben der Vertriegeling in die angegebene Pfeilrichtung ①

Abdeckung unter schlieben

Die Abdeckung positionieren, wie abgebildet, und in Pfeilrichtung nach vorne schiebern, bis sie einrastet.

*Die Abdeckung ist abnehmbar.
Achtung! Nicht verlegen!

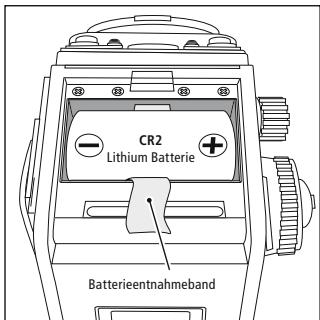

Einsetzen der Batterie

Legen Sie die Batterie ein, wie abgebildet. Vergewissern Sie sich, daß die Batterie richtig positioniert ist (wie abgebildet) und legen Sie die Batterie so auf das Band, das die Bandspitze hinausragt.

Batterie entfernen

Ziehen Sie am Band, um die Batterie zu entnemen.

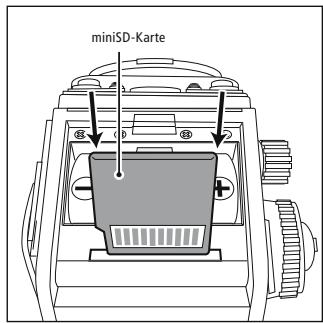

Einsetzten einer miniSD-Karte

Nachdem Sie die Abdeckung entfern haben, die Karte einsetzten und vollständig einschieben, wie abgebildet.

Entfernen einer miniSD-Karte

Drucken Sie die Karte weiter hinein, bis sie zurückfedert.

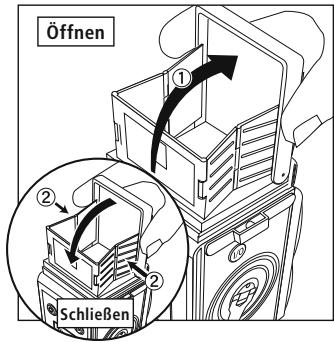

Lichtschachtsucher öffnen

Halten Sie die Sicher-Abdeckung an beiden Seiten, wie abgebildet, und klappen Sie die Abdeckung auf ①.

SucherschlieBen

Schlieben Sie den Sicherungswerte auf die Gelsenkasse aufgrund des Segmenten eindrücken, wie abgebildet ②.

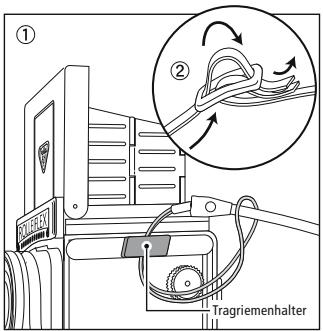

Befestigen der Halsriemen

① Führer Sie die an dem Riemen befestigte Schnur durch einen Tragriemenhalter und führer Sie dann den Riemen durch die Schlaufe, wie abgebildet.
② Mit jeweils einem Riemen an beiden Riemenhaltern (rechts und links), Schnallen Sie beim Reimers zusammen und stellen Sie die gewünschte Länge ein, wie abgebildet.

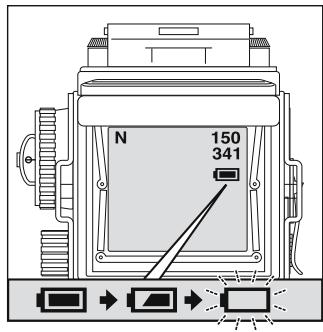

Batterie- Warnstatus

Das blinkende Batteriesymbol (2) zeigt, daß die Batterie fast leer ist (es wird empfohlen, die Batterie in thisem Zustand zu erszen). Das Symbol (3) blinkt, betr vor die Batterie komplett leer ist, danach wird die Stromversorgung automatisch ausgeschalte.

*Wen Sie Ihr Kamera für einen längeren Zeitraum nicht benutzten, entfern sie die Batterie, um Batterie-Energie zu sparen.

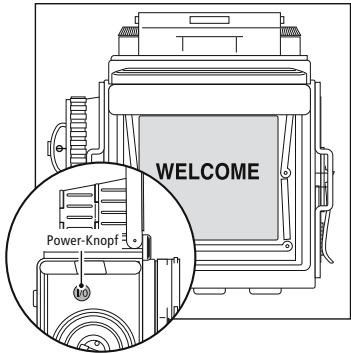

Einschalten/Ausschalten

Um die Kamera einzuschalten, drücken Sie den Power-Knopf. WELCOME erscheint auf dem Monitor.

Um die Kamera auszuschalten, drucken Sie erneut auf den Power-Knopf.

Die Stromversorgung wird bei durchgehender Betätigung des PowerKnopfes und eingeschalteter Kamera unterbrochen.

*Die Kamera schaltet automatisch aus, wenn sie innerhalb von 60 Sekunden nicht benutz wird.

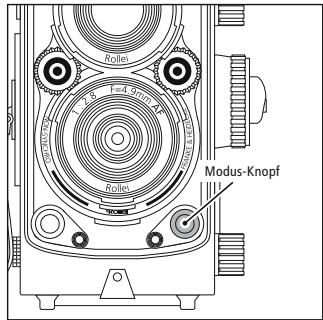

Modus wechseln

Drucken sie den Modus-Knopf, um zwischen Aufnahme- und Wiedergabe-Modus zu wechseln.

*Der Wiedergabe-Modus kann nicht gewählt werden, wenn kein Bild gespeichert ist.

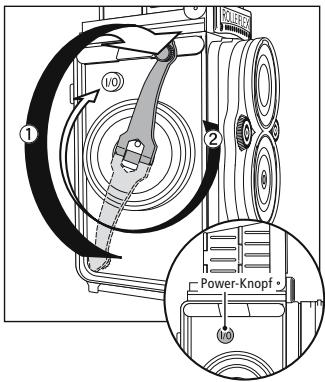

Transporthebel

Drucken Sie den Power-Knopf, um dieamera einzuschalten.

Innerhalb von 1-2 Sekunden erscheint ein Bild auf dem Monitor. Transporthebel ausklappen, wie abgebildet (Pfeil ①), und diesen durch 360^ im Uhrzeugersinn drehen (Pfeil ②).

*Drehen Sie den Transporthebel immer bevor Sie ein Bild aufnehmen. Sonst bleibt der Auslöser gespent.

• Bei schwachen Lichtverhältnissen kann die Fokussierung etwas länger dauern

• Ein Bild kann erfaßt werden, auch wenn der Auslöser nicht ganz durchgehrück ist, der Transporthebel wird aber in thisem Fall nicht immer gelöst.

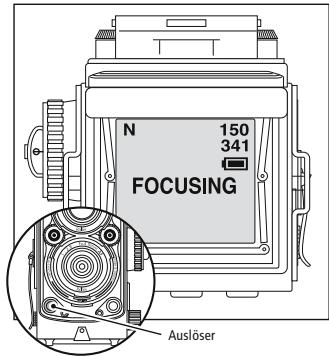

Bildaufnahme

Wenn Sie das Motiv erfasst haben, drucken Sie den Ausloser ganz durch, um das Bild aufzunehmen. Im Display erscheidt:

"FOCUSING" (Fokussierung)

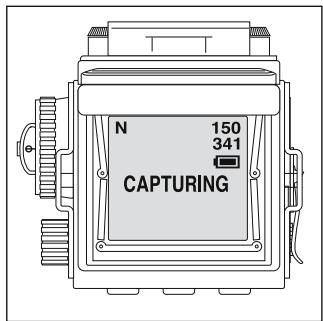

"CAPTURING" (Erfassen)

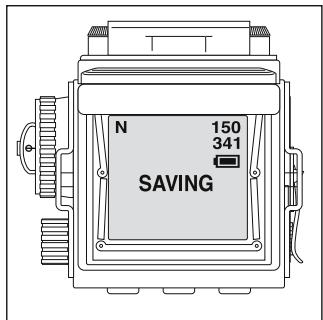

"SAVING" (Speichern)

Uber die Fokus-Sperre

Beim betätigten der Auslöser, erreicht das "FOCUSING"-Signal im Display nur ein Mal. Die Fokussierung ist erfolgt, wenn die Anzeige im Display erlitscht und die Kamera sich im Focussperre-Status befindet.

Nehmen Sie ihren Finger vom Auslöser, um das Bild zu erfassen ("CAPTURING") und es zu speichern ("SAVING").

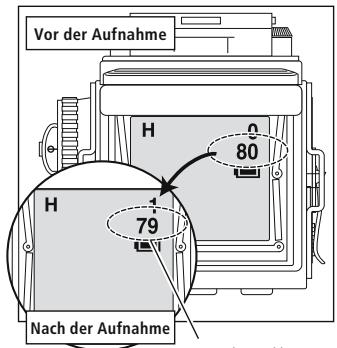

Bildzahler

Maximale Anzahl
verbleibender
Bildaufnahmen

Aufnahme-Modus

Im Aufnahme-Modus erscheint ein Bildzahler in der oberen rechten Ecke des Monitors. Die obere Zahl gibt die maximale Gesamtanzahl der aufzunehmenden Bilder an. Die weitere Zahl zeigt, wie viele Bilder noch aufgenommen werden konnen. Sie reduziert sich bei jeder Aufnahme um ein Bild.

• Da die Funktion des unteren Zählers auf der Basis von Bildern mit relativ niedrigen Kompressionen berechnet wird, kann es unter bestimmten Umständen vorkommen, daß die Zahl nicht runtergebnigt wird.

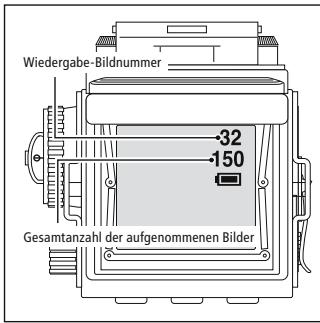

Wiedergabe-Modus

Im Wiedergabe-Modus erschinen zwei Zahlen in der oberen rechten Ecke des Monitors. Die obere der beiden Zahlen zeigt die Bildnummer der Wiedergabe an, und dieunte Zahl die Gesamtanzahl der aufgenommenen Bilder.

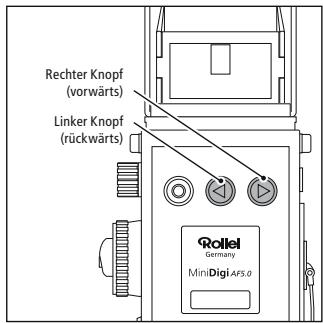

Wiedergabe von Bildern

Drucken Sie den Kamera-Modus-Knopf, um in den Wiedergabe-Modus zu gelangen. Das zuletzt aufgenommene Bild erscheidt auf dem Monitor.

Drucken Sie den rechten Knopf, um die Bilder vorwarts zu blättern und den linken Knopf, um die Bilder rückwarts zu blättern.

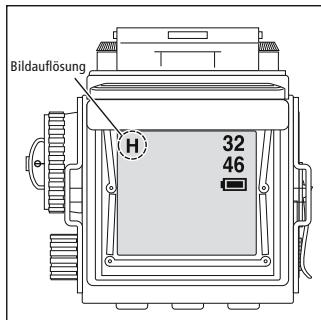

Bildqualität einstellen

Denken Sie beim Einschalten der Kamera immer daran, die Bildqualität einzustellen. Die Auto-Einstellung fängt mit „N“ an. Drücken Sie im Aufnahme-Modus den rechten Knopf, um die Bildauflösung zu halten, die)dann in der oberen, linken Ecke das Displays erscheidt. Die Buchstaben H, N, L bedeuten:

H = Hohe Auflösung 2304 x 2304 Pixel (interpoliert)

N = Normale Auflösung 1536 x 1536 Pixel

L = Niedrige Auflüösung 768 x 768 Pixel

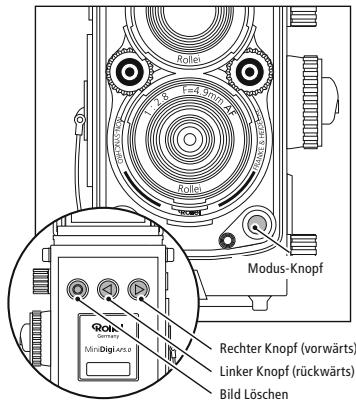

Löschen eines einzelnen Bildes

Drucken Sie den Camera-Modus-Knopf, um in den Wiedergabe-Modus zu gelangen.

Wahlen Si me mit den linken und rechten Knopfen das Bild, das Sie löschen mochten.

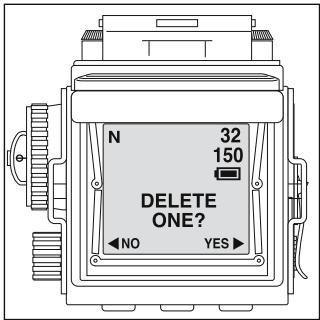

Drucken Sie den Bild-Löschen-Knopf ein Mal. Der Text DELETE ONE? (ein Bild loschen?) erscheint im Display zusammen mit darunter.

Drucken Sie den rechten Knopf, um das Bild zu Löschen und drucken Sie den linken Knopf, um den Löschvorgang abzubrechen und in den Wiedergabe-Modus zurückzugelangen.

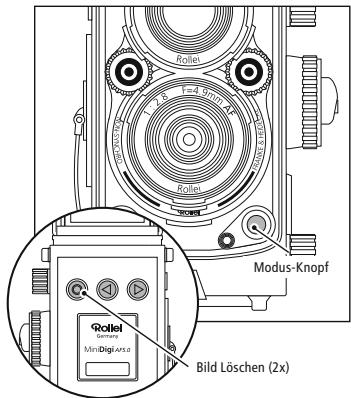

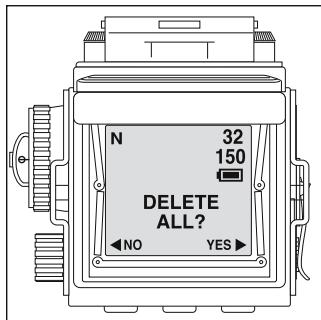

Loschen aller Bilder auf der SD-Karte

Drucken Sie den Kamera-Modus-Knopf, um in den Wiedergabe-Modus zu gelangen.

Drucken Sie den Bild-Löschen-Knoop zweimal, danach erscheidt der Text DELETE ALL? (alle Bilder loschen?) und < NO YES > auf dem Monitor.

Drücken Sie den rechten Knopf, um alle Bilder auf der SD-Karte zu loschen, und drücken Sie den linken Knopf, um den Löschvorgang abzubrechen und in den Wiedergabe-Modus zurückzugelangen.

Wenn sattiiche Bilder gelsocht sind, schaltet die Kamera automatisch in den Aufnahme-Modus um.

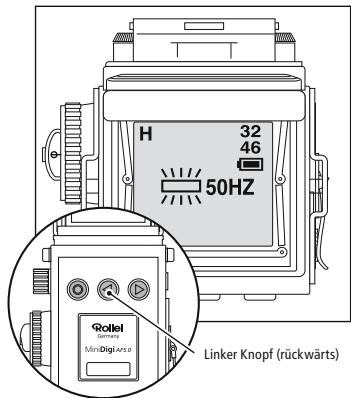

Anpassen der Frequenz (für Kunstlichtaufnahmen)

Im Aufnahme-Modus drucken Sie den linken Knopf, um die Frequenz für Kunstlichtaufnahmen zu halten. Es erscheint zur Auswahl abwechselnd 50Hz und 60Hz auf dem Display.

Vorsicht

• Dieser Vorgang dient zur Reduzierung eines Lichtflackern bei Kunstlichtaufnahmen. Bei einer Frequence, die nicht kompatibel ist, kann es bei der Verwendung von normalen Lampen (nicht mit Hochfrequenzlampen) zu einer Streifenbildung in den Aufnahmen kommt. Auch bei einer korrekt eingestelltten Freqrequency, kann es bei starkem Kunstlicht zu einer Streifenbildung kommt.

AutoAus-Zeit

Wenn die Kamera für einen Zeitraum von länger als 60 Sekunden nicht benutzt wird, schalte sie sich über den AutoAus-Schaltkreis automaticsch ab.

Drucken Sie den Power-Knopf, um die Kamera wieder einzuschalten.

Warnmeldungen und Bildsymbole

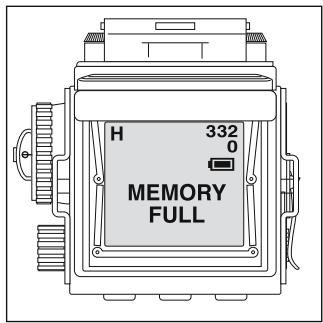

MEMORY FULL (Speicher ist v

Wenne eine Speicherkarte voll ist, und der Auslöser betätig wird, erschient MEMORY FULL (Speicher ist voll) auf dem Display. Um weitere Bilder aufnahmen zu konnen, müssen Sie einzelne oder alle Bilder von der SD-Kartelöschen. Oder aber Sie tauschen die SD-Karte für eine neue aus.

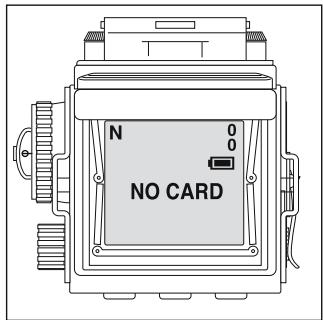

NO CARD (Karte nicht vorhanden)

Diese Mendling erscheint um anzuzeigen, daß keine miniSD-Karte in deramera eingelegt ist.

Die Stromversorgung wird dann automatisch ausgeschelt.

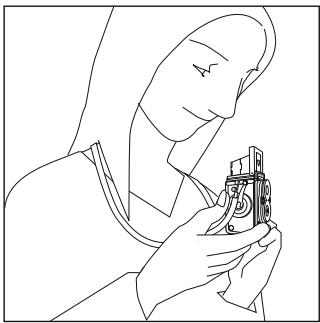

Halten der Kamera

Halten Sie die Kamera sich mit beiden Händen, wie abgebildet.

• Halten Sie ihre Finger von dem Aufnahmeobjektiv fern!

MINOX DCC Rolleiflex AF 5.0

• Laufzeit der Batterie im Dauerverbrauch: ca. 2 Stunden. Die Laufzeit kann bei kalten Temperaturen niedriger sein.
• Bilder, die mit einer DCC Rolleiflex AF5.0 aufgenommen sind, können nicht auf einem Mobiltelefon wiedergegeben werden.
• In extrem hohen Kontrastverhältnissen, z. B. bei Innenaufnahmen mit der Direktin-wirkung einer Lichtquelle, können Vorschaubildner manchmal blinken. Dies hat noch keinerlei Wirkung auf das aufgenommene Bild.
• Bei schwachen Lichtverhältnissen oder bei Motiven mit niedrigem Kontrant,beansprucht die Kamera manchmal einige Sekunden Zeit für die Autofokkussierung. Bei solchen Verhältnissen kann die Genauigkeit der Autofokkussierung ebenfl安全性 beeinträchtigt sein.

Fehlersuche

Problem	Mögliche Ursache	Abhilfe
Auslöser ist gedrück, aber es passiert nichts	* Speicher-Karte voll * Transportkurbel nicht aufgezogen	→ Bilder Löschen oder Karte austauschen → Transportkurbel aufziehen
Wiedergabe Funktioniert nicht	* Keine Aufnahmen vorhanden	→ Siehe o.g. Lösungen
Keine Stromversorgung	* Power-Knopf nicht gedrück * Batterie leer	→ Drücken Sie fest auf den Power-Knopf → Batterie austauschen und dann auf den Power-Knopf drücken
Streifenbildung	* Frequenz nicht korrekt	→ Frequenz anpassen (s. S.20) → Power-Knopf wieder drücken
Power ist ausgescheltet	* AutoAus betätig	→ Power-Knopf wieder drücken
Schattenbildung	* Finger vor der Linse	→ Finger immer von der (unteren) Linse fernhalten
