DCC ROLLEIFLEX AF 5.0 - Appareil photo MINOX - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Appareil photo numérique 5 MP
Capteur	Module AF 3 MP
Qualité d'image	2304 x 2304 (haute résolution/interpolée), 1536 x 1536 (normale), 768 x 768 (basse)
Objectif	4.9 mm F/2.8 AF
Domaine de mise au point	De 10 cm à l'infini
Temps d'obturation	De 1/15 à 1/2500 s (commande électronique)
Réglage d'exposition	Automatique
Balance des blancs	Automatique
Écran	Écran couleur TFT 1,1 pouce
Stockage	Carte mini SD (interchangeable)
Format d'image	JPEG
Alimentation	1 pile CR2 Lithium
Mise hors tension automatique	Après 60 secondes d'inutilisation
Dimensions (L x H x P)	43 x 73 x 45 mm
Poids (pile incluse)	100 g
Durée d'utilisation moyenne de la pile	Environ 2 heures
Nombre d'images (256 MB)	Haute résolution : env. 250 ; Normale : env. 430 ; Basse : env. 1300
Modes de prise de vue	Photo, Playback
Retardateur	Non spécifié
Entretien et nettoyage	Éviter l'humidité et la poussière ; nettoyer avec un chiffon doux et sec ; ne pas démonter l'appareil
Sécurité	Utiliser uniquement une pile CR2 ; ne pas exposer au feu ; tenir hors de portée des enfants ; ne pas court-circuiter
Pièces détachées et réparabilité	Pile CR2, courroie de cou, carte mini SD ; contacter le service après-vente MINOX pour toute réparation
Informations générales	Réplique miniature du Rolleiflex 2.8 F ; manivelle de transport à actionner avant chaque prise de vue ; mise au point autofocus

FOIRE AUX QUESTIONS - DCC ROLLEIFLEX AF 5.0 MINOX

Comment installer la pile dans l'appareil ?

Retirez le couvercle du dessous en tirant les deux boutons latéraux noirs. Insérez la pile CR2 sur le ruban déployé en respectant la polarité (+/-), puis refermez le couvercle en poussant jusqu'au déclic.

Pourquoi la manivelle de transport reste-t-elle bloquée ?

La manivelle doit être tournée avant chaque prise de vue, sinon le déclencheur reste bloqué. Assurez-vous de la débloquer et de la tourner dans le sens des aiguilles d'une montre avant de photographier.

Comment supprimer une photo ?

Passez en mode Playback à l'aide du sélecteur de modes. Sélectionnez l'image à supprimer avec les touches gauche/droite, puis appuyez une fois sur le bouton suppression. Confirmez en appuyant sur la touche droite pour effacer l'image.

Que faire si l'écran affiche 'MEMORY FULL' ?

La mémoire est saturée. Pour continuer à photographier, vous pouvez supprimer des images existantes ou remplacer la carte mini SD par une nouvelle.

Comment régler la résolution des photos ?

En mode prise de vue, appuyez sur la touche droite pour sélectionner la résolution : H (haute : 2304x2304), N (normale : 1536x1536) ou L (basse : 768x768). Le réglage par défaut est N.

L'appareil se met automatiquement hors tension. Est-ce normal ?

Oui, la mise hors tension automatique se déclenche après 60 secondes d'inutilisation. Pour le réactiver, appuyez sur l'interrupteur marche/arrêt.

Comment utiliser l'appareil sous un éclairage fluorescent ?

En mode prise de vue, appuyez sur la touche gauche pour changer la fréquence (50 Hz ou 60 Hz) afin de réduire le scintillement. Un réglage inadéquat peut causer des stries sur l'image.

Pourquoi la mise au point autofocus est-elle lente ?

Dans des conditions d'éclairage difficiles ou sur des sujets peu contrastés, l'autofocus peut prendre quelques secondes. Tenez l'appareil stable et attendez la confirmation.

Comment insérer la carte mémoire mini SD ?

Retirez le couvercle du dessus, puis glissez la carte mini SD dans la fente prévue, face avant vers l'avant, jusqu'à ce qu'elle s'enclenche. Pour l'extraire, poussez légèrement sur la carte pour la déverrouiller.

Quel type de pile utiliser et comment la remplacer ?

Utilisez exclusivement une pile CR2 Lithium. Ouvrez le couvercle du dessous, insérez la pile en respectant la polarité, en laissant le ruban dépasser pour faciliter le retrait. Refermez le couvercle.

MODE D'EMPLOI DCC ROLLEIFLEX AF 5.0 MINOX

Sous réserve de modifications.

MINOX est une marque déposée par MINOX GmbH, Wetzlar.

DCC RolleiFlex AF 5.0

Owner's Manual

Notice d'utilisation

MINOX GmbH

Walter-Zapp-Str. 4

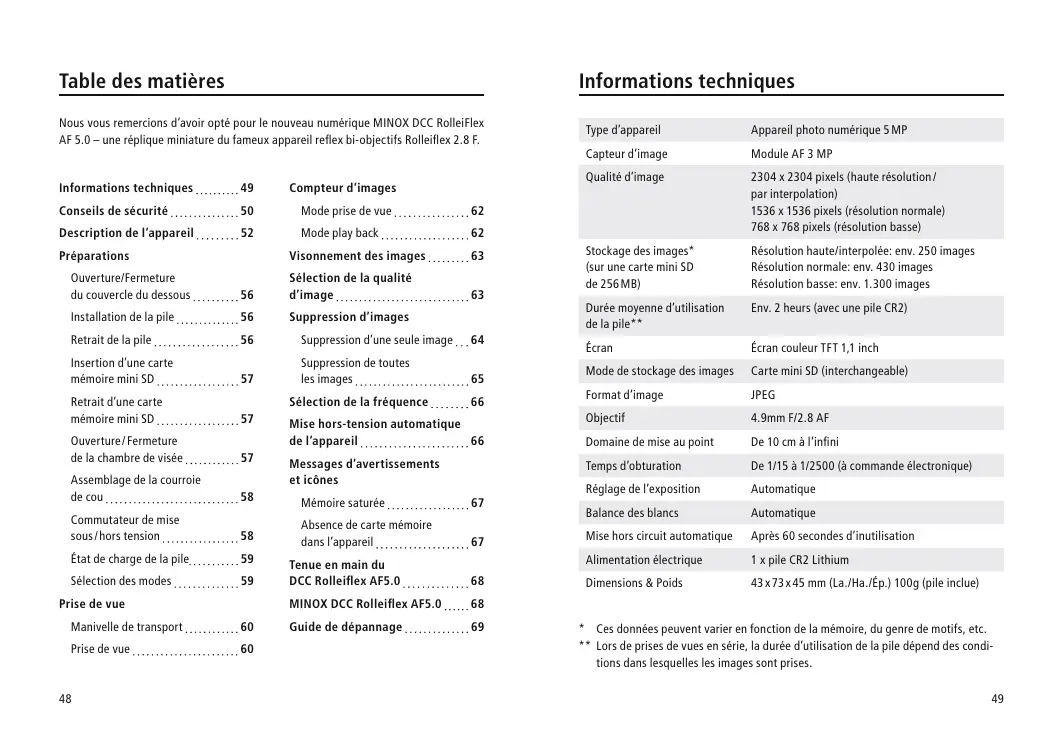

Notice d'utilisation 48

Nous vous remercions d'avoir opté pour le nouveau numérique MINOX DCC RolleiFlex AF 5.0 - une réplique miniature du fameux appareil reflex bi-objectifs Rolleiflex 2.8 F.

Informations techniques 49

Conseils de sécurité 50

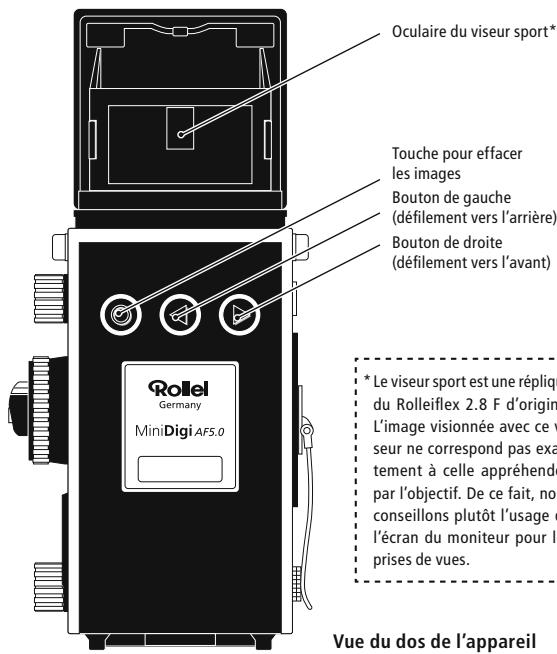

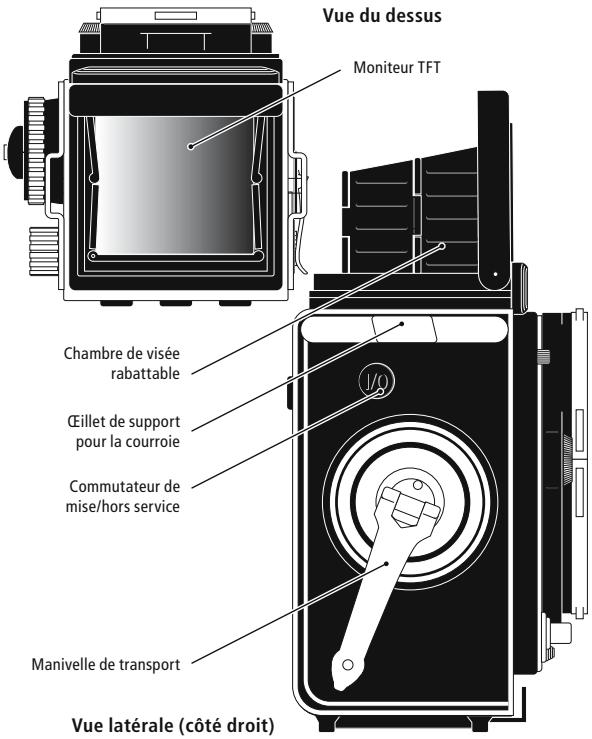

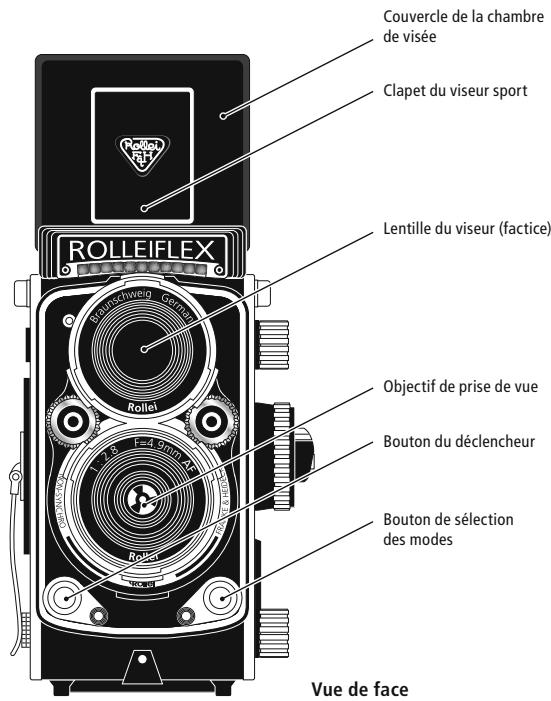

Description de l'appareil 52

Preparations

Ouverture/Fermeture

du couvercle du dessous 56

Installation de la pile 56

Retrait de la pile 56

Insertion d'une carte

de la chambre de visée 57

Assemblage de la courroie

de cou 58

Commutateur de mise

sous/tension 58

État de charge de la pile. 59

Sélection des modes 59

Prise de vue

Manivelle de transport 60

Prise de vue 60

Compteur d'images

Mode de prise de vue 62

Mode play-back. 62

Visionnement des images 63

Sélection de la qualité

d'image 63

Suppression d'images

Suppression d'une seule image...64

Suppression de toutes

les images 65

Sélection de la fréquence 66

Mise hors-tension automatique

de l'appareil 66

Messages d'avertissements

eticones

Mémoire saturée 67

Absence de carte mémoire

Dans l'appareil 67

Tenue en main du

DCC Rolleiflex AF5.0 68

MINOX DCC Rolleiflex AF5.0 68

Guide de dépannage 69

Informations techniques

Type d'appareil	Appareil photo numérique 5 MP
Capteur d'image	Module AF 3 MP
Qualité d'image	2304 x 2304 pixels (haute résolution / par interpolation)1536 x 1536 pixels (résolution normale)768 x 768 pixels (résolution basse)
Stockage des images* (sur une carte mini SD de 256 MB)	Résolution haute/interpolée: env. 250 imagesRésolution normale: env. 430 imagesRésolution basse: env. 1.300 images
Durée moyenne d'utilisation de la pile**	Env. 2 heures (avec une pile CR2)
Écran	Écran couleur TFT 1,1 inch
Mode de stockage des images	Carte mini SD (interchangeable)
Format d'image	JPEG
Objectif	4.9mm F/2.8 AF
Domaine de mise au point	De 10 cm à l'infini
Temps d'obturation	De 1/15 à 1/2500 (à commande électronique)
Réglage de l'exposition	Automatique
Balance des blancs	Automatique
Mise hors circuit automatique	Après 60 secondes d'inutilisation
Alimentation électrique	1 x pile CR2 Lithium
Dimensions & Poids	43 x 73 x 45 mm (La./Ha./Ép.) 100g (pile inclue)

• Ces données peuvent varier en fonction de la mémoire, du genre de motifs, etc.

Lors de prises de vues en série, la durée d'utilisation de la pile dépend des conditions dans lesquelles les images sont prises.

Conseils de sécurité

Afin d'assurer une utilisation optimale de votre appareil photo, veuillez lire attentivement les conseils qui suivent. Tout dommage ayant pour origine le non-respect délibéré des indications données provoquerait l'annulation d'un recours à la garantie. Ces avertissements sont disponibles pour la protection de l'utilisateur et celle de son entourage, afin d'éviter tout risque de dommages ou blessures. Les messages d'avertissement ou d'interdiction mentionnés dans ce mode d'emploi sont indiqués ci-contre, à droite.

	N'utilisez jamais de pile autres que celle expressement recommendée dans ce mode d'emploi. L'utilisation d'un autre type de pile pourrait provoquer une explosion ou une fuite de matière avec risques de blessures, brûlures, etc.
	Avant de jeter unepile,veillez à en isoler les pôles avec une bande isolante,eciafain déviter le risque d'un incendie ou d'une explosion en cas de contact avec des objets métalliques.
	Veillez à installer correctement la pile dans l'appareil. L'inversion des pôles (+/-) pourrait conduire à une explosion ou à une fuite de matière de la pile et,de ce fait,provoquer des blessures ou des brûlures.
	Éloignez piles et accus des enfants. En cas d'ingestion de l'une ou de l'autre,contactez immédiatement un mèdecin car,l'électrolyse pourrait provoquer de sérieux dommages aux organes internes.
	Si l'appareil photo (la pile) se mettait àCHAuffer,à émettre de la fumée ou à partir le brûlé, arrêtez-en immédiatement l'usage et prenez contact avec notre ServiceAprès-Vente. Continuer àutiliser ainsi cettplaireit pourait provoquer un incendie ou des brûlures.
	Ne jetez jamais de pile au feu. Ne provoquez jamais de court-circuit. Ne chauffez jamais une pile. N'essayez jamais de recharger une pile non-rechargeable. Proceder ainsi pourrait provoquer un risque d'explosion ou de brûlures.

Ce signal avertit que le non-respect des indications données pourrait mettre en danger la vie ou la santé, ou provoquer de graves dommages matériels.

Ce signal et les icônes qui l'accompagnent avertissent que les manipulations ou les manoeuvres auxquelles ils se réfèrent sont interdites.

	N'essayez jamais de démonter votre apparéil photo. Les circuits haute-tension internes pourrait provoquer une électrocution.
	Tenez cet apparéil éloigné des nourrissons et des petits enfants. Sa courroie de transport pourrait s'enrouler autour de leur cou et provoquer un étouffement.
	Tenez toujours votre apparéil éloigné de l'humiidity et de la poussière. Protégége-le des températures élevés comme, par exemple, en eté, à l'intérieur des voitures. Éloignez-le des objets chauds.
	N'utilise pas votre apparéil en conduisant votre auto. Vous pourriez ainsi provoquer un accident.
	Lorsque vous accrochez votre apparéil au cou, veillez à ce que sa courroie ne s'enclenché pas quelque part. Ceci pourrait provoquer une blessure ou un danger.
	Si votre apparéil tombait à l'eau, ou si de l'eau avait y pénétrer, ņtz-en la pile et prenez contact avec notre ServiceAprès-Vente. Une utilisation de cet apparéil humide pourrait causeur incendie ou une électrocution.

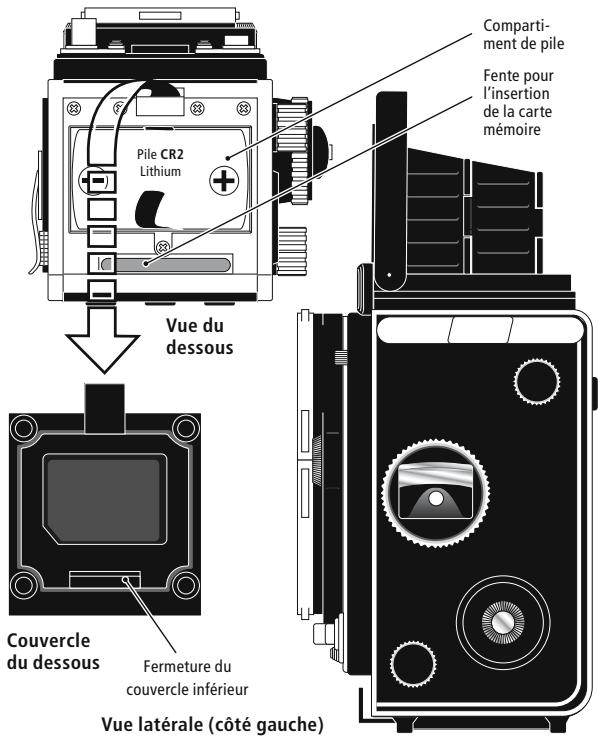

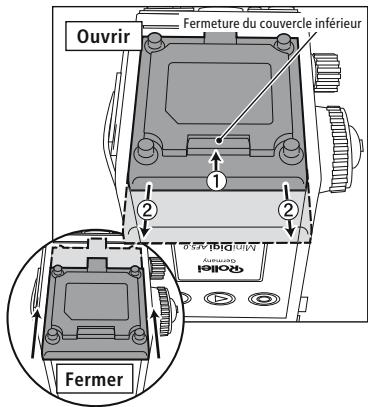

Ouverture du couvercle du dessous

Otez ce couvercle en tirant les deux petits boutons latéraux noirs vers l'arrière ② (en direction des flèches, comme indiqué dans le mode d'emploi) ①

Fermeture du couvercle du dessous

Dirigez le couvercle vers l'avant, en enclenchant à fond ses deux petits cliquets noirs dans les orifices métalliques du socle. Poussez sur le sommet du couvercle jusqu'à audition d'un déclic de blocage.

• Comme ce couvercle est amovible, attention de ne pas l'égarer!

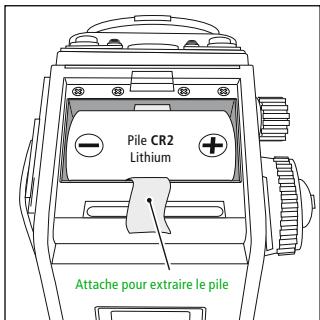

Installation de la pile

Insérez la pile sur le ruban déployé, comme indiqué sur le croquis, en veillant à la bonne disposition des pôles (+/-) et en laissant dépasser un bout de ruban.

Retrait de la pile

Pour extraire la pile, tirez simplement sur le ruban.

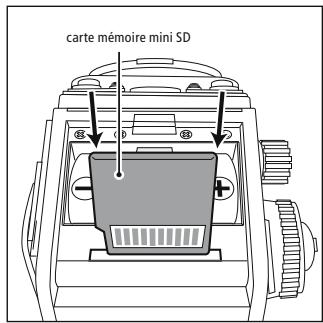

Insertion d'une carte mémoire mini SD

Après avoir retiré le couvercle du dessus, glisser une carte mémoire mini SD dans la fente, comme indiqué sur l'illustration. La pousser à fond.

Extrait d'une carte mémoire mini SD

Ouvrez le verre ou le couvercle sous lequel vous poussez les bords de la carte, un peu plus jusqu'à ce qu'elle ressorte.

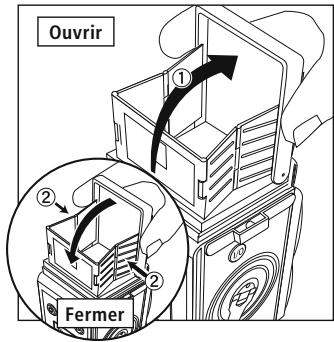

Ouverture de la chambre de visée

Prendre le couvercle du viseur entre le pouce et l'index et l'ouvrir, comme indiqué sur l'illustration du mode d'emploi ①.

Fermeture du viseur

Pour refermer le viseur, repoussez en même temps les deux lames latérales vers l'intérieur, puis vers l'avant. Les replier et fermer. Comme décrit sur le mode d'emploi ②

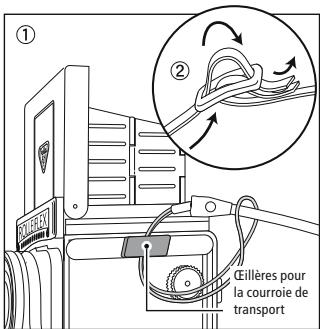

Installation de la courroie de transport

Après avoir introduit la cordelette d'une des courroies dans un élit laterale, passez-y l'autre bout, comme indiqué sur le croquis. Procédez de même pour l'autre courroire. Réunissez-les ensuite avec la boucle en métal. Ajustez les courroies à la longueur désirée.

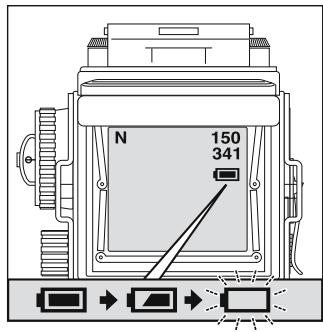

Avertissement sur l'état de charge de la pile

Lorsque la pile est presque épuisée, un symbole de pile se met à clignoter (4). (Il est alors conseillé de la remplacer.) Le symbole (5) se met à clignoter avant total épuisement de la pile. Ensuite, l'alimentation électrique se déconnecte automatiquement.

Si l'appareil doit rester longtemps inutilisé, il est recommandé de retirer la pile pour la préserver.

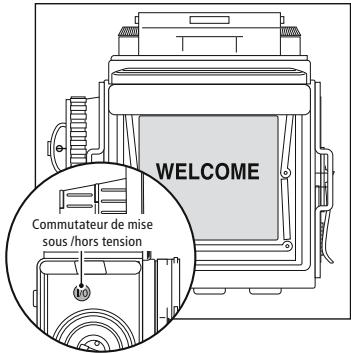

Commutateur de mise sous/hors tension

Pour permettre l'appareil en marche, pressez sur l'interrupteur. WELCOME s'affichera alors sur l'écran du moniteur. Pour le déconnecter, appuyez sur ce même bouton. Si l'appareil est déjà connecté, une pression continue sur l'interrupteur le mettra hors tension.

• L'appareil se met automatiquement hors tension s'il reste inutilisé pendant 60 secondes.

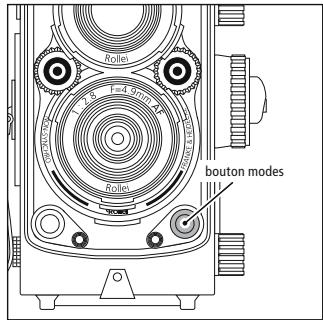

Sélection des modes

Pour passer du mode photo au mode play back, pressez sur le bouton modes.

*Si aucune image n'est mémoire, le mode play back restera inactif.

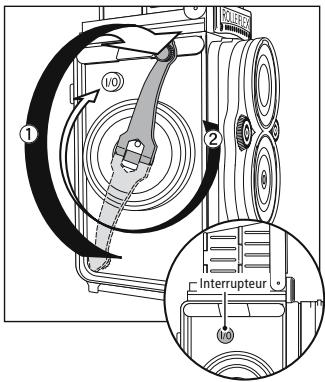

La manivelle de transport

Appuyez sur l'interrupteur pour mettre l'appareil sous tension. Après 1 ou 2 secondes, une image apparait sur l'écran du moniteur. Débloquez la manivelle (1), retournez-la, puis faites-la tourner dans le sens des aiguilles d'une montre (2).

• Il faut tout faire tourner cette manivelle avant de photographier, sinon le déclencher reste bloqué.

• Lors de conditions d'éclairage difficiles, la mise au point peut prendre un peu plus de temps.

Une photo peut aussi être prise quand le déclencheur ne'est pas pressé à fond. Mais, en ce cas, la manivelle de transport restera bloquée.

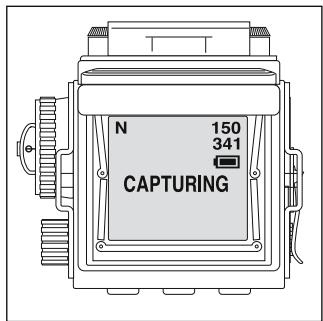

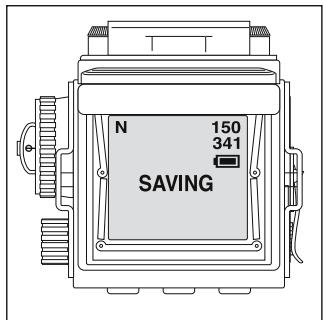

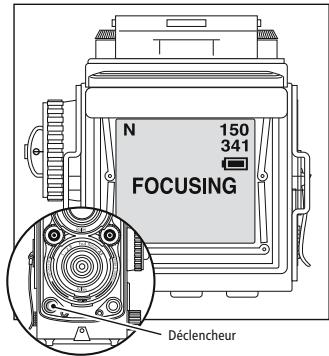

La prise de vue

Après avoir cadré votre effet, pressez à fond sur le déclencheur pour photographier.

Dans le moniteur apparaîtra alors.

"FOCUSing" (mise au point)

"CAPTURING" (prise de vue)

"SAVING" (Mémorisation)

Lorsqu'on presse sur le déclencheur, le signal "FOCUSING" apparait seulement une fois dans le moniteur. La mise au point a eu lieu quand l'affichage disparait du moniteur. L'appareil se trouve alors en statut de blocage de la mise au point. Retirez votre doigt du déclencheur pour saisir l'image (« CAPTURING ») et la memoriser (« SAVING »).

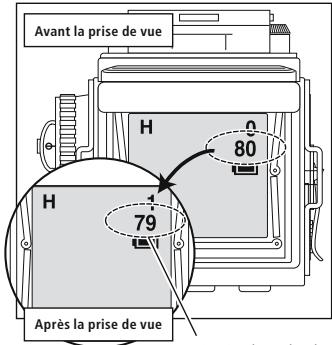

Compteur d'images

Estimation du nombre de prises de vue disponibles

Mode de prise de vues

En mode prise de vues, un comptage d'images apparait sur le moniteur, en haut, à droite. Le chiffre du haut indique le nombre de photos déjà prises. Celui du bas le nombre de photos encore à prendre. Après chaque photo, cette quantité diminue d'une image.

• Comme la fonction du compteur du bas est basée sur le nombre d'images prises en compression relativement basse, il est possible que, en certaines circonstances, lors de prises de vue, ce chiffre ne diminue pas.

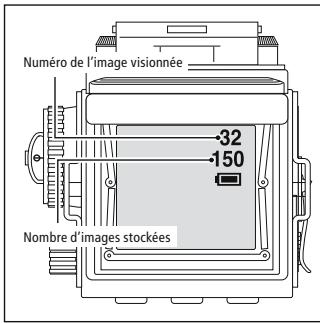

Mode play back

En mode play back, deux chiffres apparaissent en haut, à droite du moniteur. Celui du haut indique le nombre de l'image actuellement visionnée. Celui du bas indique le nombre total des images stockées dans la mémoire à ce moment-là.

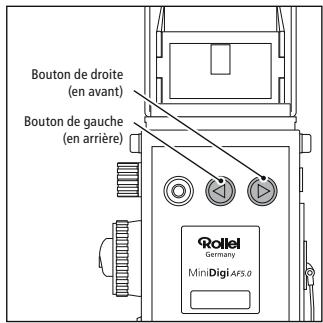

Vision des images

Appuyez sur le bouton de sélection des modes pour accéder au mode lecture (playback). La dernière photo prise apparaitra sur le moniteur.

Pour faire défiler les photos vers l'avant, pressez sur le bouton de droite. Pressez sur celui de gauche pour les visionner vers l'arrière.

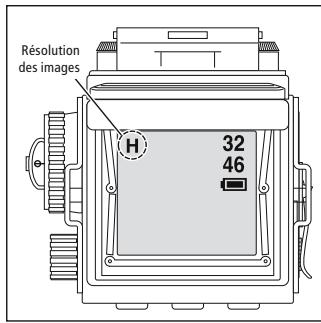

Sélection de la résolution des prises de vue

Chaque fois que vous connectez l'appareil, pensez à programmer la qualité d'image. Le réglage automatique est « N ». Lorsque l'appareil est en mode prise de vue, appuyez sur le bouton de droite pour sélectionner la résolution d'image. H, N ou L s'afficheront alors en haut, à gauche de l'écran. Ces lettres signifient:

H = Résolution élevée 2304 x 2304 pixels (interpolés)

N = Résolution normale 1536 x 1536 pixels

L = Résolution basse 768x768 pixels

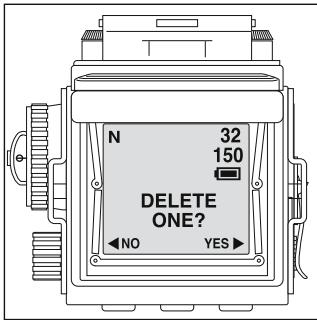

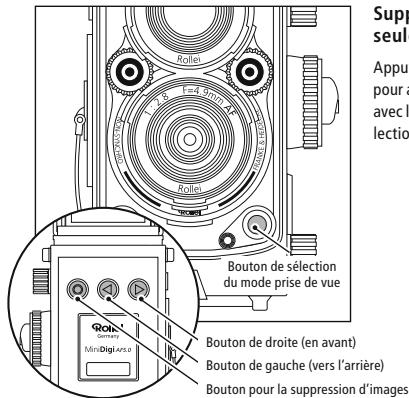

Suppression d'une seule image

Appuyez sur le sélectionneur de modes pour accéder au mode playback. Là, avec les boutons gauche/droite, sélectionnez l'image à supprimer.

Appuyez alors une seule fois sur le bouton suppression d'image. Les mots "DELETE ONE?" (supprimer une image?) apparaitront sur l'écran, accompagnés de en bas.

Pressez sur le bouton de droite pour effacer cette image. Ou sur celui de gauche pour interrompre cette procédure et retourner au mode lecture.

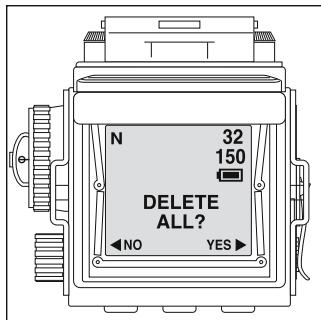

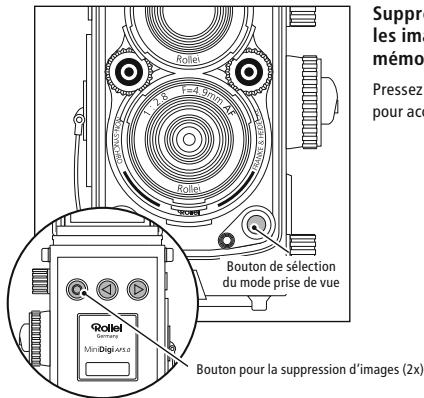

Suppression de toutes les images de la carte mémoire

Pressez sur le sélecteur de modes pour accéder au mode playback.

La, appuyez deux fois sur le bouton suppression d'images. Le texte «DELETE ALL?» (supprimer toutes les images?) apparaitra sur l'écran, suivi de. En pressant sur le bouton de droite, vous effacerez toutes les images stockées dans la mémoire de la carte. Pour interrompre cette procédure et revenir au mode lecture (playback), pressez sur le bouton de gauche.

Après suppression de toutes les images, l'appareil retourne automatiquement au mode prise de vue.

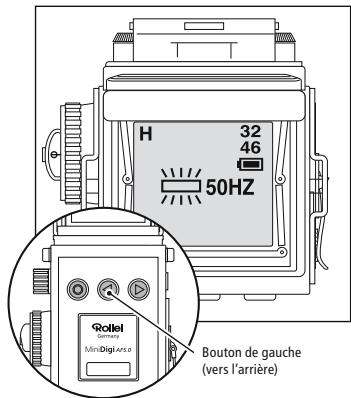

Sélection de la fréquence (en luminaire fluorescent)

En mode prise de vue, si on appuie sur le bouton de gauche (vers l'arrière), on peut changer la fréquence pour photographier en lumière fluorescente. Les données 50Hz et 60Hz s'affichent alors alternativement sur l'écran du moniteur.

Attention

• Cette procédure a pour effet de réduire le scintillement lumineux lors de prises de vues sous un éclairage fluorescent. Sauf si ce dernier est à haute fréquence, un réglage inadéquat de la fréquence peut être à l'origine de stries sur l'image. Si l'éclairage fluorescent est puissant, il est possible que des stries apparaissent quand même sur l'image et ce, même avec une fréquence ajustée programmée.

Arrêt automatique

Si l'appareil reste inutilisé pendant plus de 60 secondes, la mise hors tension automatique (AutoPower-off) le déconnectera automatiquement.

Pour réactiver l'alimentation électrique, appuyez de nouveau sur l'interrupteur.

Messages d'alertes et icônes

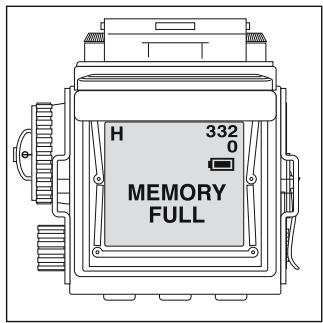

Si on appuie sur le déclencheur quand la mémoire est saturée, le message MEMORY FULL (mémoire saturée) s'affiche sur l'écran. Pour continuer à photographier, on peut effacer quelques unes ou toutes les images stockées sur la carte SD. Ou la remplacer par une nouvelle.

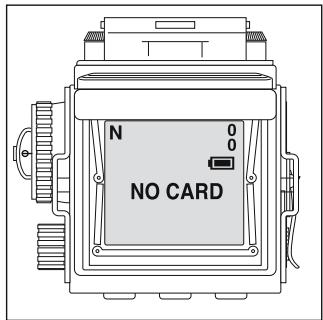

Ce message apparait pour signaler l'absence d'une carte mémoire dans l'appareil. Ensuite, l'alimentation électrique s'interrompt automatiquement.

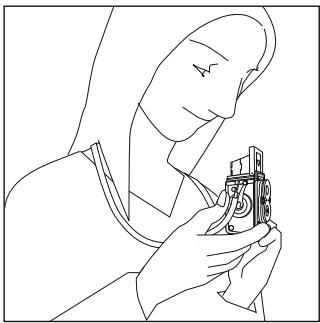

Tenue en main de l'appareil

Tenez bien l'appareil, avec les deux mains, comme sur l'illustration.

• Évitez de mettre vos doigts devant l'objet de prise de vue!

MINOX DCC Rolleiflex AF 5.0

• Lors d'une utilisation en continu, la durée de vie de la pile est d'environ 2 heures. Par temps froid, cette durée peut être réduite.
• Les images prises avec le Rolleiflex MiniDigi AF5.0 ne peuvent être visionnées sur un téléphone portable.
• Lors de la prise de vue de motifs représentant des contrastes extrêmes, par exemple en intérieur avec un éclairage directement approprié, les pré-images pourront parfois clignoter mais cela n'aura aucune effet sur l'image définitive.
• Lorsque l'éclairage est déficient, ou quand le motif est peu contrasté, il est possible que la mise au point autofocus requière quelques secondes. Il se peut aussi qu'en de telles circonstances l'exactitude de la mise au point autofocus en soit influencée.

Guide de dépannage

Problèmes	Causes possibles	Solutions
On presse sur le déclencheur mais rien ne se passé	* Carte méléire saturaèe * Manivelle de transport non remontée	→ Supprimer des images ou changer la carte → Remonter la manivelle
La fonction play-back ne fonctionne pas	* Pas de prises de vues mémorisées	→ Voir les solutions propo-sées antérieurement
Pas d'alimentation électricque	* Interrupteur inactif * Pile épuisée	→ Appuyer fermement sur l'interrupteur → Remplacer la pile, puis appuyer sur l'interrupteur
Apparition de striés	* La fréquence n'est pas adaptée à la situation	→ Changer la fréquence (voir page 64) → Ensuite, presser de nouveau sur l'interrupteur
L'appareil est déconnecté	* Activation de l'accret automatique	→ Appuyer de nouveau sur le commutateur
Formation d'ombres	* Doigt devant la lentille	→ Tenir toutes les doigts éloignés de la lentille du bas
