BEDIENUNGSANLEITUNG SGALAXY EVO EGX950EWT ENERMAX

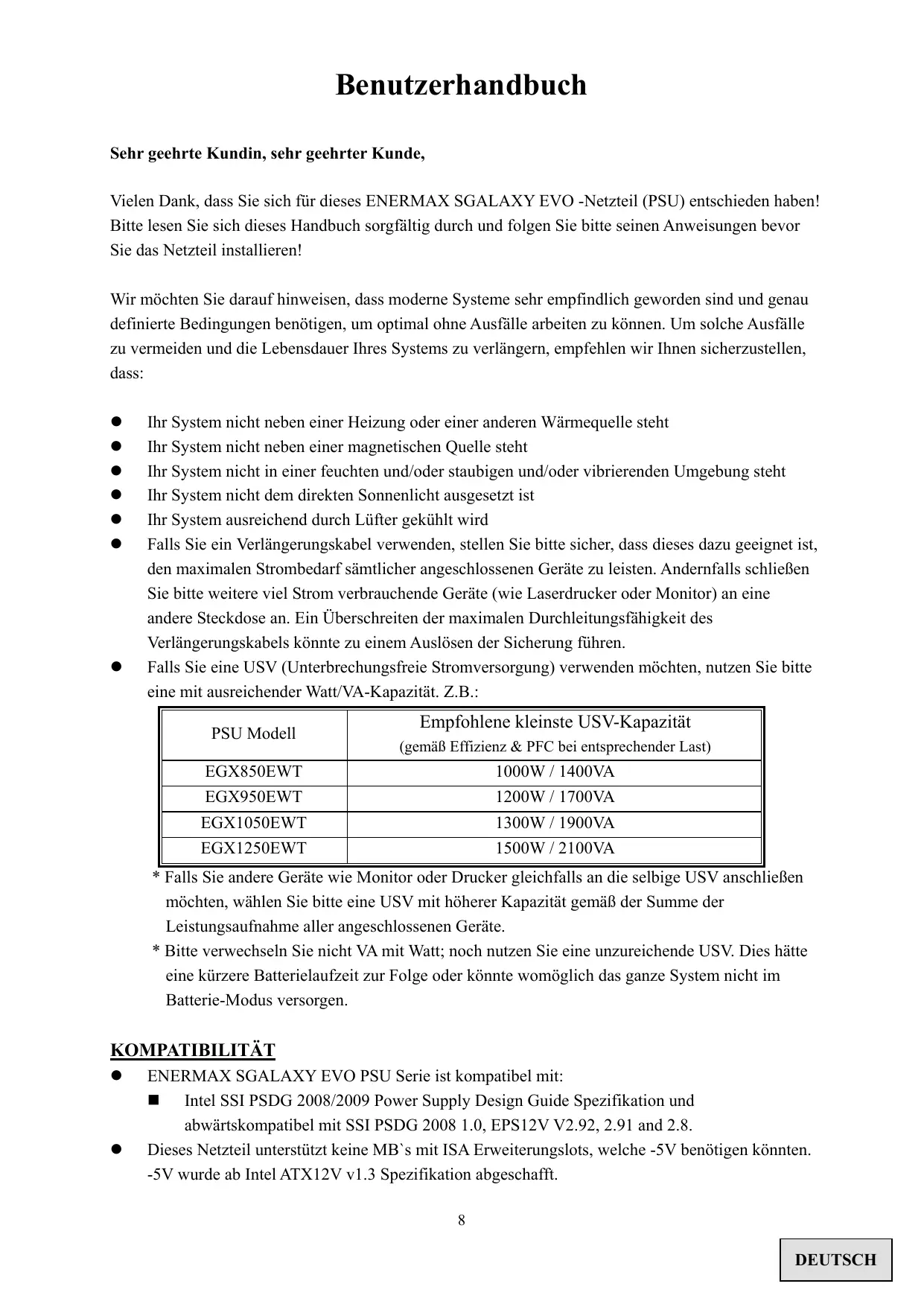

ENGLISH Benutzerhandbuch Sehr geehrte Kundin, sehr geehrter Kunde, Vielen Dank, dass Sie sich für dieses ENERMAX SGALAXY EVO -Netzteil (PSU) entschieden haben! Bitte lesen Sie sich dieses Handbuch sorgfältig durch und folgen Sie bitte seinen Anweisungen bevor Sie das Netzteil installieren! Wir möchten Sie darauf hinweisen, dass moderne Systeme sehr empfindlich geworden sind und genau definierte Bedingungen benötigen, um optimal ohne Ausfälle arbeiten zu können. Um solche Ausfälle zu vermeiden und die Lebensdauer Ihres Systems zu verlängern, empfehlen wir Ihnen sicherzustellen, dass: Ihr System nicht neben einer Heizung oder einer anderen Wärmequelle steht Ihr System nicht neben einer magnetischen Quelle steht Ihr System nicht in einer feuchten und/oder staubigen und/oder vibrierenden Umgebung steht Ihr System nicht dem direkten Sonnenlicht ausgesetzt ist Ihr System ausreichend durch Lüfter gekühlt wird Falls Sie ein Verlängerungskabel verwenden, stellen Sie bitte sicher, dass dieses dazu geeignet ist, den maximalen Strombedarf sämtlicher angeschlossenen Geräte zu leisten. Andernfalls schließen Sie bitte weitere viel Strom verbrauchende Geräte (wie Laserdrucker oder Monitor) an eine andere Steckdose an. Ein Überschreiten der maximalen Durchleitungsfähigkeit des Verlängerungskabels könnte zu einem Auslösen der Sicherung führen. Falls Sie eine USV (Unterbrechungsfreie Stromversorgung) verwenden möchten, nutzen Sie bitte eine mit ausreichender Watt/VA-Kapazität. Z.B.: PSU Modell

Empfohlene kleinste USV-Kapazität (gemäß Effizienz & PFC bei entsprechender Last)

* Falls Sie andere Geräte wie Monitor oder Drucker gleichfalls an die selbige USV anschließen möchten, wählen Sie bitte eine USV mit höherer Kapazität gemäß der Summe der Leistungsaufnahme aller angeschlossenen Geräte. * Bitte verwechseln Sie nicht VA mit Watt; noch nutzen Sie eine unzureichende USV. Dies hätte eine kürzere Batterielaufzeit zur Folge oder könnte womöglich das ganze System nicht im Batterie-Modus versorgen.

KOMPATIBILITÄT ENERMAX SGALAXY EVO PSU Serie ist kompatibel mit: Intel SSI PSDG 2008/2009 Power Supply Design Guide Spezifikation und abwärtskompatibel mit SSI PSDG 2008 1.0, EPS12V V2.92, 2.91 and 2.8. Dieses Netzteil unterstützt keine MB`s mit ISA Erweiterungslots, welche -5V benötigen könnten. -5V wurde ab Intel ATX12V v1.3 Spezifikation abgeschafft. 8

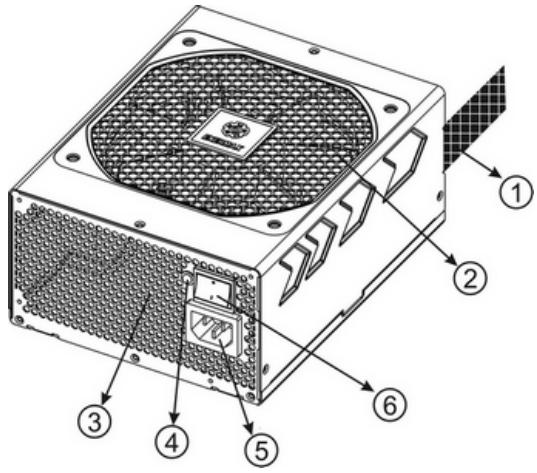

DEUTSCH DETAILBESCHREIBUNG 1 Ausgangskabel: Bitte lesen Sie den Abschnitt „Kabel & Anschlüsse“. 2 13.5cm Lüfter. # 1 3 Honigwabenluftauslass. # 1 4 PowerGuard LED 5 Stromeingang # 2 6I/O Schalter*: separater Netzteil An/Aus-Schalter (I=AN, O=AUS). # 2

#1 Bitte blockieren Sie nicht die Lufteinlässe/Luftauslässe, um eine bestmögliche Systemkühlung zu gewährleisten. Dieses PSU verfügt über eine besondere HeatGuard-Funktion: Wenn das System abgeschaltet oder in den ACPI S3/S4 Schlafmodus gebracht wird, wird der PSU-Lüfter die Restwärme für 30-60 Sek. abführen und so die Lebensdauer des Systems verlängern. #2 Entfernen Sie immer das Stromkabel vom Netzteil, schalten Sie den I/O-Schalter auf „O“ und warten Sie bis die PowerGuard LED erlischt, bevor Sie am System arbeiten.

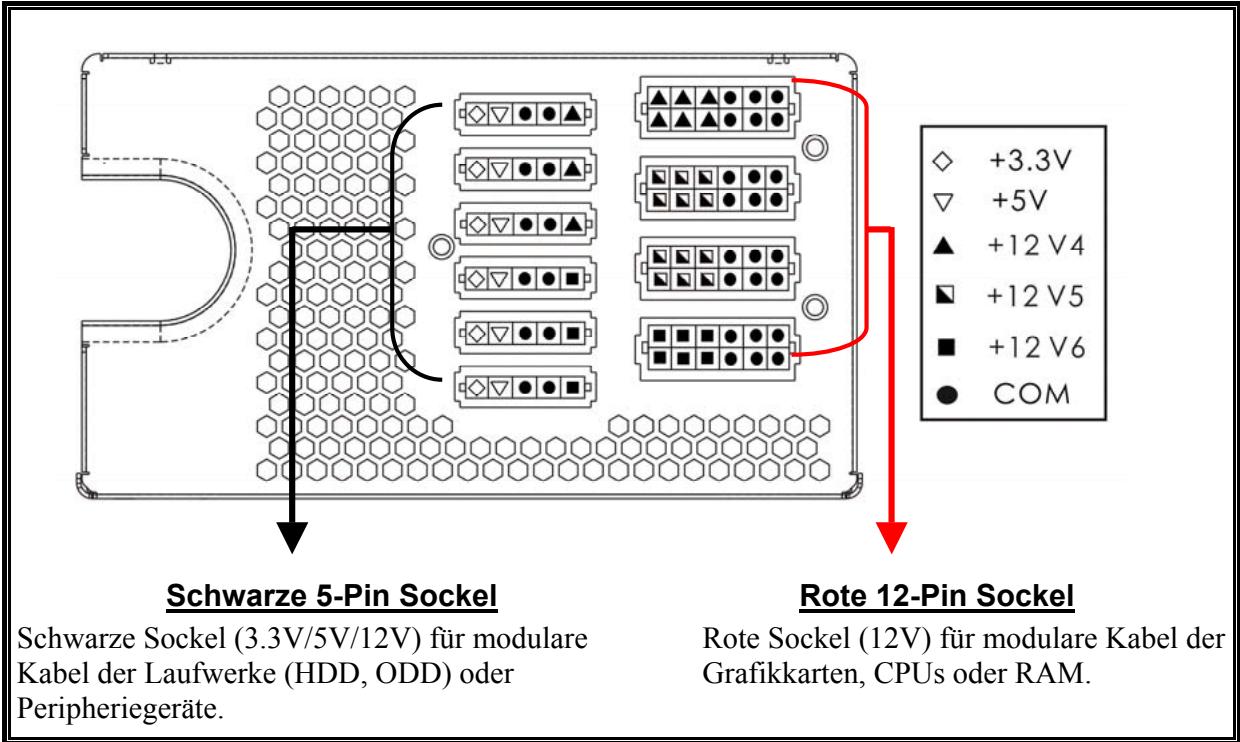

KABEL & ANSCHLÜSSE Alle Sockel und Anschlüsse sind so entworfen, dass ein Anschluss in falscher Ausrichtung nahezu unmöglich ist. Der Anschluss an die kompatiblen Sockel ist daher durch leichtes Einstecken möglich. Wenn Sie einen originalen ENERMAX Anschluss nicht auf Anhieb mit einer Komponente verbinden können, überprüfen Sie bitte, ob Sie dies in der richtigen Ausrichtung versuchen. Versuchen Sie es keinesfalls mit Gewalt! Verändern Sie nicht die Anschlüsse! Dies könnte das Netzteil beschädigen und hat das Erlöschen der Garantie zur Folge! Folgende Grafik illustriert das Lay-Out der modularen Sockel und deren DC Leitungsverteilung.

Schwarze 5-Pin Sockel Schwarze Sockel (3.3V/5V/12V) für modulare Kabel der Laufwerke (HDD, ODD) oder Peripheriegeräte.

Rote 12-Pin Sockel Rote Sockel (12V) für modulare Kabel der Grafikkarten, CPUs oder RAM.

DEUTSCH Anschlußtypen 24P Mainboard Natives Kabel, 12V Leitung versorgt durch 12V1 Für neueste Generation von ATX/EEB/CEB Server/Workstation MB’s. 8P CPU +12V Natives Kabel, 12V Leitung versorgt durch 12V1 & 12V2 Unterstützt Multi-CPU Server/Workstation-Systeme und einige Ein-Sockel Systeme. 4+4P (8P) CPU +12V, in “kombiniertem Modus” Natives Kabel, 12V Leitung versorgt durch 12V1 & 12V2 Unterstützt Multi-CPU Server/Workstation-Systeme und einige Hochleistungs-Einzel-CPU Systeme. 4+4P (8P) CPU +12V, in “getrenntem Modus” Natives Kabel, 12V Leitung versorgt durch 12V1 & 12V2 4-Pin Konfiguration unterstützt herkömmliche Einzel-CPU Systeme. Einige Multi-CPU Systeme benötigen möglicherweise ebenfalls diesen Stecker zusätzlich. Bitte verwenden Sie das Modul mit der „+12V” Markierung. 6+2P (8P) PCI Express, in “kombiniertem Modus” Natives Kabel, 12V Leitung versorgt durch 12V3 8-pin Konfiguration unterstützt die neuesten Grafikkarten, welche diesen 8-Pin PCI-E Stecker benötigen. 6+2P (8P) PCI Express, in “getrenntem Modus” / 6P PCI Express Natives Kabel, 12V Leitung versorgt durch 12V3 6-Pin Konfiguration unterstützt die meisten Grafikkarten, welche diesen 6-Pin PCI-E Stecker benötigen. SATA # 1 Für SATA/SAS-Laufwerke. 4P Molex # 2 Für IDE/SCSI/SAS-Laufwerke oder einige AGP Grafikkarten mit traditionellem 4-Pin Stecker. FDD Für Floppy-Laufwerke oder einige Erweiterungskarten. FM (FAN RPM MONITOR) # 3 Geschwindigkeitserfassung für 13.5cm Lüfter Geschwindigkeit für: 800-1800 Upm (±10%). #1 Einige SATA-Laufwerke unterstützen SATA & 4-Pin Molex Stecker. Schließen Sie nur einen Stecker an! Lesen Sie sonst im Handbuch des Laufwerks nach! #2 Einige MB´s unterstützen diesen Stecker zur zusätzlichen Stromversorgung des 20-Pin MB-Steckers. Falls Ihr MB einen 24-Pin MB-Sockel besitzt, sollten Sie den 4-Pin Molex Stecker nicht anschließen. Lesen Sie dies bitte im Handbuch des MB´s nach! #3 Die meisten MB´s verfügen zwar über zwei bis vier 3-Pin Lüftersockel. Nicht jedes MB unterstützt das Lüftertachosignal (FM). Wenn Sie den PSU FM-Stecker an das MB anschließen, aber ihr BIOS oder ihre Systemmonitorsoftware das Signal nicht anzeigt, schließen Sie bitte den PSU FM-Stecker aninen anderen Sockel an.

DEUTSCH MODULARE KABEL (im Lieferumfang enthalten) Benutzen Sie nur original ENERMAX modulare Kabel für dieses PSU. Andere Kabel könnten das PSU und Ihr System beschädigen und den Garantieverlust zur Folge haben! EMC012: 3 x 4P Molex (IDE/SCSI) Modulares Kabel für IDE/SCSI/SAS-Laufwerke und andere Peripherien.

EMC013: 3 x 4P Molex (IDE/SCSI) & 1 x FDD Modulares Kabel für IDE/SCSI/SAS-Laufwerke und Peripherie + 1x FDD-Anschluss.

EMC014: 2 x 6+2P (8P) PCI-E 2.0 Modulares Kabel für 1 oder 2 Performance PCI Express Grafikkarten, welche 6P oder 8P PCI-E Stecker benötigen.

EMC017: 4 x SATA Modulares Kabel für SATA/SAS-Laufwerke wie ODD und HDD.

EMC018: 8P & 4P +12V CPU/RAM Power (optional) Modulares Kabel für spezielle Hochleistungsworkstation/Server mit mehr als 4 CPUs und 16 GB RAM.

Die im Lieferumfang enthaltenen modularen Kabel können je nach Modell und Region variieren. Wir bieten weitere optionale Kabel an. Bitte besuchen Sie unsere Webseite: www.enermax.de Besonderer Hinweis für System Integratoren: Falls Ihr System besondere modulare Kabelkonfigurationen oder Designs benötigt, sprechen Sie bitte mit einem ENERMAX Vertriebsbeauftragten.

VERBINDEN & ENTFERNEN VON MODULAREN KABELN Modulare Kabel an das Netzteil anschließen Die 5-Pin / 12-Pin Stecker auf den modularen Kabeln und den Sockeln des Netzteils haben weiße Pfeilmarkierungen. Folgende Regeln machen die Anwendung einfach: 1. Schwarze Stecker zu schwarzen Sockeln und rote zu roten. 2. Pfeilmarkierung zu Pfeilmarkierung. Modulare Kabel vom Netzteil entfernen Alle 5-Pin / 12-Pin Stecker auf den modularen Kabeln haben zwei Haken zum Einrasten mit den Sockeln des Netzteils. Um ein modulares Kabel zu entfernen, pressen Sie bitten gegen die zwei Haken und ziehen Sie den Stecker dann sanft heraus.

DEUTSCH EINSCHALTEN IHRES SYSTEMS Bevor Sie dieses tun, stellen Sie bitte sicher, dass: 1. Mainboard-Stromanschluss (24P) korrekt angeschlossen ist. 2. CPU +12V AUX Stromanschluss (4 oder 8 Pin Konfiguration) (falls für MB erforderlich) korrekt angeschlossen ist, oder ein 4-Pin Molex-Stromanschluss (falls für MB erforderlich) korrekt angeschlossen ist. 3. Alle anderen erforderlichen Stromanschlüsse korrekt angeschlossen sind. 4. Kaltgerätekabel (Stromkabel) korrekt an Steckdose und Netzteil angeschlossen ist. 5. Das Systemgehäuse verschlossen und verschraubt ist! 6. Drücken Sie am Netzteil den I/O-Schalter auf “I” (ON), das System ist jetzt bereit!

SICHERHEITSFUNKTIONEN Dieses PSU verfügt über die PowerGuard & SafeGuard Sicherheitsfunktionen. Die dreifarbige LED des PowerGuard informiert über den derzeitigen PSU Status. Im Falle der meisten abnormen Situationen wird sich das Netzteil zum Schutz Ihres gesamten Systems automatisch abschalten, um Schäden zu vermeiden.

PowerGuard Indikation

AUS AUS AUS AN ORANGE AN PSU normal und das System ist im Stand-by/Schlafmodus

GRÜN AN PSU normal und System im Betrieb

* System abnormal, Sicherheitsfunktion aktiviert. Falls Sie das System einschalten und das PSU nicht reagiert und sich die LED von ORANGE zu ROT ändert: - Kurzschlusssicherung aktiviert - Prüfen Sie, ob alle Stecker korrekt angeschlossen sind und säubern Sie das Gehäuse von allen Gegenständen, welche den Kurzschluss verursacht haben könnten. Falls während eines normalen Betriebs das PSU plötzlich abschaltet: - Prüfen Sie das Netzteil durch einfaches Anfassen, ob dieses stark erhitzt ist. Warten Sie einige Minuten, bis sich das Netzteil abgekühlt hat und starten Sie dann das System erneut, um zu sehen, ob PSU- und alle Systemlüfter laufen. Ersetzen oder erweitern Sie diese, falls erforderlich. - Falls sich das Problem wiederholen sollte, prüfen Sie alle Steckverbindungen und stecken Sie Stecker am PSU für eine 12V Lastumverteilung um.

ROT Informationen & was ist zu tun? * Keine Stromversorgung - Schalten Sie das PSU mittels I/O-Schalter ein. * Keine Stromversorgung oder Versagen des PSU - Prüfen Sie, ob das Stromkabel richtig angeschlossen ist. Falls die LED noch immer nicht leuchtet, kontaktieren Sie ENERMAX!

Falls Sie Fragen haben oder Support benötigen, wenden Sie sich bitte an ihren Händler, oder an ihre nächste ENERMAX-Niederlassung, deren Agenten oder an das ENERMAX Headquarter Service Center! Die informationen in diesem document unterliegen inangekündigten änderugen. ©2008 ENERMAX Technology Corporation. Alle Rechte vorbehalten. Die vervielfältigung dieses documents in jeglicher form ist ohne schriftliche genehmigung der ENERMAX streng untersagt.
