РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ SGALAXY EVO EGX950EWT ENERMAX

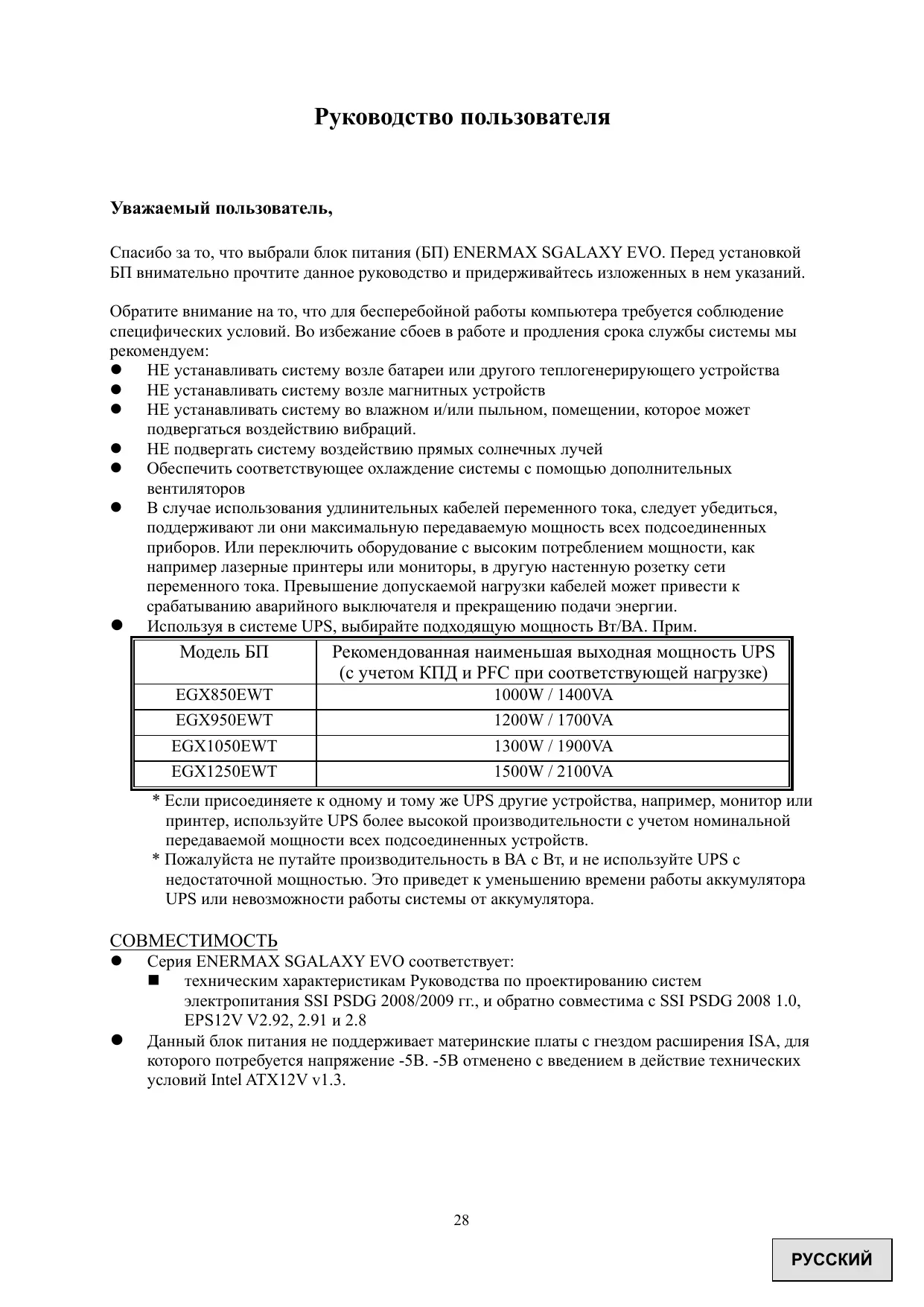

Руководство пользователя

Уважаемый пользователь, Спасибо за то, что выбрали блок питания (БП) ENERMAX SGALAXY EVO. Перед установкой БП внимательно прочтите данное руководство и придерживайтесь изложенных в нем указаний. Обратите внимание на то, что для бесперебойной работы компьютера требуется соблюдение специфических условий. Во избежание сбоев в работе и продления срока службы системы мы рекомендуем: НЕ устанавливать систему возле батареи или другого теплогенерирующего устройства НЕ устанавливать систему возле магнитных устройств НЕ устанавливать систему во влажном и/или пыльном, помещении, которое может подвергаться воздействию вибраций. НЕ подвергать систему воздействию прямых солнечных лучей Обеспечить соответствующее охлаждение системы с помощью дополнительных вентиляторов В случае использования удлинительных кабелей переменного тока, следует убедиться, поддерживают ли они максимальную передаваемую мощность всех подсоединенных приборов. Или переключить оборудование с высоким потреблением мощности, как например лазерные принтеры или мониторы, в другую настенную розетку сети переменного тока. Превышение допускаемой нагрузки кабелей может привести к срабатыванию аварийного выключателя и прекращению подачи энергии. Используя в системе UPS, выбирайте подходящую мощность Вт/ВА. Прим.

Рекомендованная наименьшая выходная мощность UPS (с учетом КПД и PFC при соответствующей нагрузке)

* Если присоединяете к одному и тому же UPS другие устройства, например, монитор или принтер, используйте UPS более высокой производительности с учетом номинальной передаваемой мощности всех подсоединенных устройств. * Пожалуйста не путайте производительность в ВА с Вт, и не используйте UPS с недостаточной мощностью. Это приведет к уменьшению времени работы аккумулятора UPS или невозможности работы системы от аккумулятора.

Серия ENERMAX SGALAXY EVO соответствует: техническим характеристикам Руководства по проектированию систем электропитания SSI PSDG 2008/2009 гг., и обратно совместима с SSI PSDG 2008 1.0, EPS12V V2.92, 2.91 и 2.8 Данный блок питания не поддерживает материнские платы с гнездом расширения ISA, для которого потребуется напряжение -5В. -5В отменено с введением в действие технических условий Intel ATX12V v1.3.

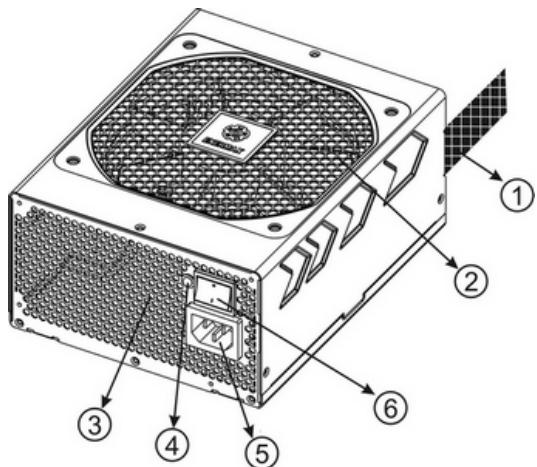

НАЗВАНИЯ ЧАСТЕЙ 1 Кабель вывода: См. раздел «Кабели и подключения». 2 13,5 см вентилятор. # 1 3 Ячеистая структура вентиляционного отверстия. # 1 4 LED PowerGuard 5 Силовой разъем переменного тока # 2 6 Переключатель «Вкл./Выкл.»: (I=ВКЛ., O=ВЫКЛ). # 2 #1 Для обеспечения наилучшего охлаждения системы, не закрывайте доступ к воздухозаборному и вентиляционному отверстию вентилятора PSU. PSU обладает специальной функцией HeatGuard. После выключения системы он переходит в режим ожидания ACPI S3/S4, и вентилятор PSU продолжает рассеивать оставшееся тепло в течении 30 ~ 60, тем самым продлевая срок службы системы. #2 При сборке и уходе за системой выньте силовой шнур переменного тока из разъема переменного тока или установите переключатель «Вкл./Выкл.» в положение «ВЫКЛ.» и подождите, пока погаснет LED PowerGuard. Теперь можно безопасно проводить техническое обслуживание. КАБЕЛИ И ПОДКЛЮЧЕНИЯ Все подключения имеют конструкцию, не позволяющую подключить их в несоответствующем гнезде. Если не удается легко вставить соединитель, проверьте, делаете ли вы это в правильном гнезде. Не пытайтесь вставить силой или изменить форму подключений. Это может повредить компоненты блока питания или системы и привести к утрате гарантии. На следующем рисунке показана схема компановки модульных гнезд и распределение по шинам постоянного тока.

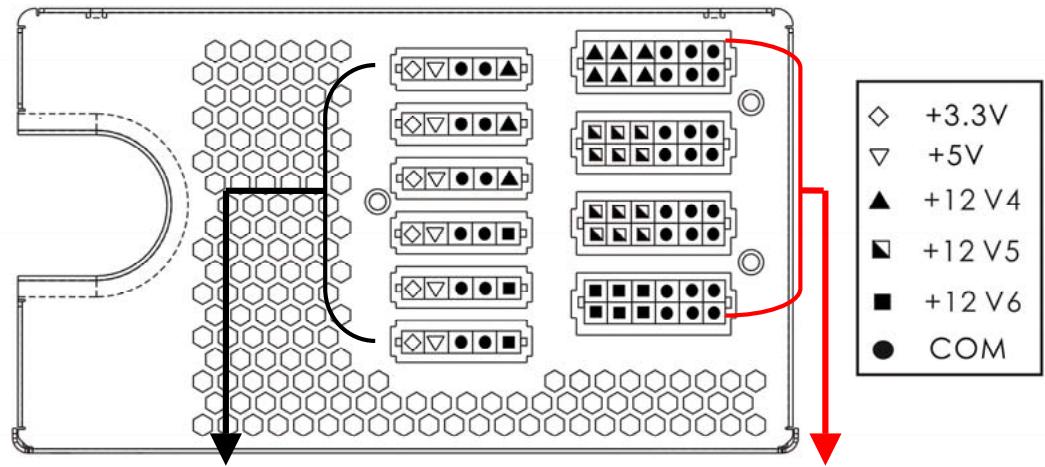

5Р ЧЕРНЫХ разъемов Черные разъемы обеспечивают подачу напряжения 3,3 В/5 В/12 В через модульный кабель к приводам или другим периферийным устройствам.

12Р КРАСНЫХ разъемов Красные разъемы обеспечивают подачу напряжения 12 В через модульный кабель к графическому адаптеру, CPU или RAM.

ВИДЫ ПОДКЛЮЧЕНИЙ 24-контактное подключение материнской платы Встроенный кабель, 12В шина, питаемая от 12V1 Для нового поколения MB серверов/рабочих станций ATX/EEB/CEB. 8-контактный разъем CPU +12В Встроенный кабель, 12В шина, питаемая от 12V1 и V2 Поддерживает мульти-CPU сервера/рабочие станции и некоторые одноразъемные системы. 4+4-контактный (8P) CPU +12В комбинированный разъем Встроенный кабель, 12В шина, питаемая от 12V1 и V2 8-контактная конфигурация поддерживает сервера/рабочие станции с множественными CPU и некоторые системы с одним CPU нового поколения. 4+4-контактный (8P) CPU +12В разделенный разъем Встроенный кабель, 12В шина, питаемая от 12V1 и V2 4-контактная конфигурация поддерживает некоторые системы с одним CPU. Для некоторых рабочих станций/серверов с несколькими CPU может понадобится дополнительный 4-контактное 12В подключение. Используйте соединитель с маркировкой «12V». 6+2-контактный (8P) PCI Express комбинированный разъем Встроенный кабель, 12В шина, питаемая от 12V3 8-контактная конфигурация поддерживает графические карты нового поколения, для которых требуется 8-контактное подключение PCI-E. 6+2-контактный (8P) PCI Express, разделенный разъем / 6P PCI Express Встроенный кабель, 12 В шина, питаемая от 12V3 6-контактная конфигурация поддерживает большинство графических карт PCI-E, для которых требуется 6-контактное подключение PCI-E. SATA # 1 Для приводов SATA/SAS. 4P Molex # 2 Для приводов IDE/SCSI/SAS и некоторых графических карт AGP с традиционным 4-контактным разъемом питания. FDD Для дисковода гибких дисков и некоторых дополнительных плат. FM (МОНИТОР RPM ВЕНТИЛЯТОРА) # 3 Для определения RPM 13,5см вентилятора. Скорость вращения вентилятора для моделей 850 / 950 / 1050 / 1250 Вт: 800-1800 RPM (±10%). #1 Для некоторых приводов SATA подходит SATA подключение или 4-контактный Molex. Как правило, используется только одно подключение для питания драйвера, НО НЕ ДВА! Подробнее см. инструкцию к приводу. #2 Для некоторых МВ потребуется это подключение для совместного использования тока +12 В от 24-контактного подключения материнской платы к слоту PCI-E. Если МВ уже поддерживает 24-контактнoe подключение материнской платы, то для него не потребуется дополнительный 4-контактный Molex разъем. Подробнее см. инструкцию к MB. #3 В большинстве МВ есть 2 ~ 4 3- контактные разъемы питания системы/вентилятора PSU, но только один или два разъема могут поддерживать сигнал RPM вентилятора. Если FM подключение БП подсоединено к MB, но BIOS или системный монитор не может считать RPM вентилятора БП, вставьте FM подключение БП в другой разъем. 30

КОМПЛЕКТ МОДУЛЬНЫХ КАБЕЛЕЙ Используйте ТОЛЬКО оригинальные модульные кабеля ENERMAX, поставляемые вместе с БП ENERMAX. Кабели других производителей могут быть несовместимы и повредить БП и/или систему, и использование кабелей других производителей приводит к потере гарантии на PSU. EMC012: приводы 3 x 4 контактный Molex (IDE/SCSI) Модульный кабель для приводов IDE/SCSI/SAS и другого периферийного оборудования. EMC013: приводы 3 x 4 контактный Molex (IDE/SCSI) и подключение 1 X FDD Модульный кабель для приводов IDE/SCSI/SAS и периферийного оборудования, а также одно подключение питания FDD. EMC014: 2 x 6+2 контактный (8P) PCI-E 2.0 Модульный кабель для 1 или 2 графических карт PCI Express, для которых требуется 6Р или 8Р подключение PCI-E. EMC017: 4 приводы SATA Модульный кабель для приводов SATA/SAS, таких как ODD и HDD. EMC018: 8P & 4P +12 В питание CPU/RAM (на выбор) Модульный кабель для поддержки специальных рабочих станций/серверов, работающих в тяжелом режиме, с 4 CPU и 16 RAM. Поставляемые модульные кабели могут отличаться в зависимости от модели и региона. Мы также предлагаем широкий ассортимент кабелей на выбор. Более подробную информацию ищите на нашем сайте: www.enermax.com Особое примечание для специалистов-системотехников: Если Ваша система нуждается в модульных кабелях специальной конфигурации или формы, обратитесь к торговому представителю компании ENERMAX . ПОДКЛЮЧЕНИЕ / ОТКЛЮЧЕНИЕ МОДУЛЬНЫХ КАБЕЛЕЙ Подключение модульных кабелей к PSU 5-контактнoe / 12-контактнoe подключение на модульном кабеле и модульный разъем БП обозначены стрелками. Для упрощения правильного подключения: 1. Черный соединитель вставляется в черный разъем, а красный в красный. 2. Стрелка должна направляться к стрелке. 3. Теперь можно легко вставить разъем. Отключение модульных кабелей от PSU 5-контактнoe / 12-контактнoe подключение оснащенo двумя крючками, фиксирующимися на модульных разъемах БП. При отсоединении модульного кабеля от БП сожмите пожалуйста два крючка по направлению друг к другу и аккуратно вытяните разъем кабеля.

ЗАГРУЗКА СИСТЕМЫ 1. Главный разъем питания правильно подключен (24-контактная конфигурация). 2. Разъем питания ЦП +12В (4- или 8-контактная конфигурация) и (или) 4-контактный Molex-разъем (если требуется для материнской платы) правильно подключены 3. Все остальные необходимые разъемы правильно подключены. 4. Кабель питания переменного тока надлежащим образом подключен к электрической розетке и входному гнезду переменного тока БП. 5. Корпус ПК закрыт. 6. Включите БП, установив переключатель «Вкл./Выкл.» в положение «ВКЛ.» – система готова к работе. ЗАЩИТА, МЕРЫ ПРЕДОСТОРОЖНОСТИ И ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ Данный БП обладает функцией самоконтроля PowerGuard/SafeGuard. Текущее состояние БП отображается на трехцветном LED. В аномальной ситуации питание отключается автоматически во избежание повреждения самого БП и других компонентов системы. Показания PowerGuard

Переключатель «Вкл./Выкл.»:

Информация и порядок действий * Нет входного переменного тока - Установите переключатель «Вкл./Выкл.» в положение «ВКЛ.» * Нет входного переменного тока или сбой БП - Проверьте плотность подключения кабеля переменного тока в настенной розетке и разъеме переменного тока. Если LED не загорится оранжевым светом, - обратитесь в сервисный центр ENERMAX. PSU работает в обычном режиме, а система находится в режиме ожидания. PSU и система работают в обычном режиме.

* Сбой в работе системы, сработала цепь защиты. Если после нажатия кнопки «сеть» системы PSU не включается, цвет LED изменяется с оранжевого на красный. - Сработала цепь защиты. - Проверьте правильность подключения всех соединителей и очистите системный блок от посторонних предметов, которые могут вызвать короткое замыкание любого устройства/ выключателя. Если PSU внезапно выключается во время работы системы Красный ВКЛ. - Притроньтесь к корпусу PSU и проверьте, не нагрелся ли он. Если да, подождите, пока он остынет и перегрузите систему, чтобы проверить, работают ли все вентиляторы системы и вентилятор PSU. При необходимости установите дополнительный или замените вентилятор. - Если такая ситуация повторится, проверьте плотность подключения всех подключений к системе или переключите некоторые приводы/PCI-E к другой 12В шине. С вопросами и за поддержкой обращайтесь к местному продавцу или в ближайший филиал или представительство ENERMAX, либо в головной сервисный центр ENERMAX.

©2008 ENERMAX Technology Corporation.Информация в этом документе может изменяться без уведомления. Все права защищены. Воспроизводство в любом виде строго запрещается без письменного разрешения ENERMAX. 32
