BEDIENUNGSANLEITUNG 8162 BREIL

Zur Lektüre dieser Gebrauchsanleitung sollenn Sie die nebenstehend gezeigte Übersichtsdarstellung der Uhr ausklappen und im Blick behalten. Die in den einzelnen Abschnitten der Gebrauchsanleitung verwendeten Zeichen (A, B, usw.) entsprehen den Kennzeichnungen in dieser Übersicht.

Wir danken Ohnen für das Vertrauen, daß Sie uns mit dem Kauf einer BREIL Uhr erwiesen haben. Damit Sie ihre Uhr immer einwandfrei gebrauchen konnen, möchten wir Sie bitten, die in dieser Gebrauchsanleitung enthaltenen Anweisungen gewissenhaft zu lessen.

Beim Kauf sollenn Sie kontrollieren, ob Ihnen zusammen mit der Uhr auch die Garantiekarte ausgehädigt wurde, Denn diese Karte müssen Sie vorlegen, um die darin genannten Leistungen in Anspruchephaben zu konnen.

A HAUPTBESTANDTEILE DER UHR 26
B EIGENSCHAFTEN 27
EINSTELLUNG DER UHRZEIT 28
EINSTELLUNG DES DATUMS 29
E CHRONOGRAPH 30
F HINWEISE ZUM TRAGEN DER UHR 32
TECHNISCHE DATEN 36

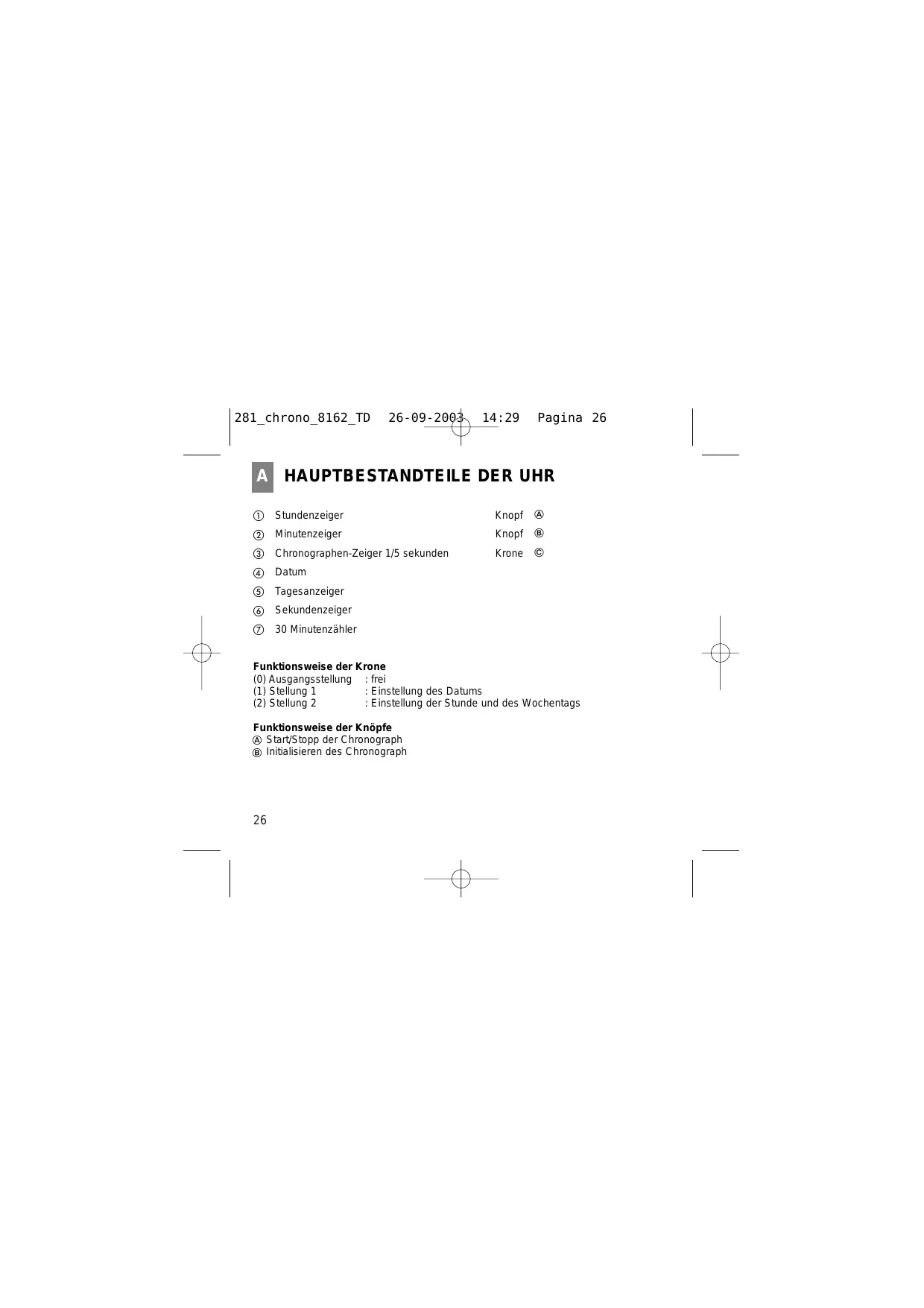

A HAUPTBESTANDTEILE DER UHR

① Stundenzeiger Knopf A
② Minutenzeiger Knopf ⑧
③ Chronographen-Zeiger 1/5 sekunden Krone ©
④ Datum
⑤ Tagesanzeiger
⑥ Sekundenzeiger
⑦ 30 Minutenzahler

Funktionsweise der Krone

(0) Ausgangsstellung : frei

(1) Stellung 1 : Einstellung des Datumss
(2) Stellung 2 : Einstellung der Stunde und des Wochentags

Funktionsweise der Knöpfe

A Start/Stopp der Chronograph
Initialisieren des Chronograph

B EIGENSCHAFTEN

Die Manta Square Lady ist eine Uhr mit Kalenderfunktion und Chronograph.

• Die Uhrzeit wird angezeigt vom Stunden-und Minutenzeiger, mit einen kleinen Sekundenzeiger; das Datum ist als Zahl in der Datumsanzeige zu sehen.
• Der Wochentag wird angezeigt von dem kleinen zeiger innerhalb des Stundenzahlers "6".

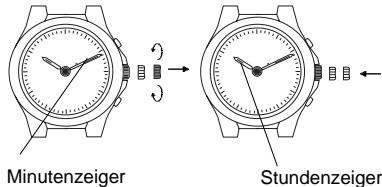

1. Die Stellkrone hersausziehen (2). Stellen Sie die Stunden- und Minutenzeiger durch Drehen der Stellkrone auf die gewünschte Uhrzeit ein.
2. Die Stellkrone in Übereinstimmung mit einem Zeitsignal wieder in die Ausgangsstellung bringen; der Sekundenzeiger lauft wieder.

D EINSTELLUNG DES DATUMS

1. Die Stellkrone herausziehen (1)

2. Drehen Sie die Stellkrone im Uhrzeigersinn, um das Datum einzustellen.

3. Vermeiden Sie eine Datumseinstellung zwischen 21.00 un 1.00 des nächsten Morgens. In this sem Fall kann es sein, daß das Datum nicht korrekt wechselt.

4. Die Stellkrone zurück in die Normalposition drücken.

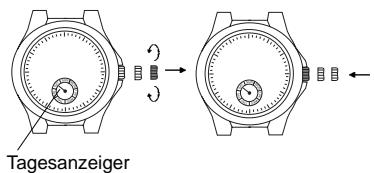

Korrektur des Tages

1. Die Stellkrone herausziehen (2).
2. Die Stellkrone gegen den Uhrzeigersinn drehen und damit den Stunden- und den Minutenzeiger so lange drehen, bis der gewünschte Tag erreicht wird.

• Die Chronograph kann bis zu 30 Minuten in 1/5-Sekunden messen.

Einsatz der Chronograph

1) Knopf drucken, um die Chronograph betätigten.
2) Knopf ⑧ drücken, um die Messung zu unterbrechen und die Zeiger auf Null zu stellen

30 Minutenzahler

Sekundenzeiger der Chronograph

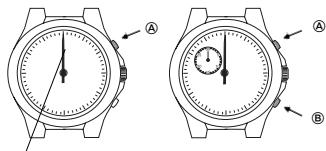

Einstellung der Chronographzeiger

Kehren die Chronographzeiger nicht in die Position "0" zurück, wenn die Chronograph auf Null gestellt wird oder nach Ausweichsein der Batterie, folgendermaßen vorgehen:

Minutenzeiger der Chronograph.

Sekundenzeiger der Chronograph.

1) Gleichzeitig A und B drücken.
2) Knopf drucken, um den Sekundenzeiger der Chronograph in die Position "0" zu stellen.
3) Knopf ⑧ drücken, um den Minutenzeiger der Chronograph in die Position "0" zu stellen.
4) Die Knöpfe und gleichzeitig drücken, um die Einstellung zu bestätigten.

N.B.: Für eine schnellere Einstellung die Knöpf während der Zeigerausrichtung gedrück halten.

Angabe			Gebrauch
Wasser-dachheit	Ziffermblatt	Gehäuse	Spritzwasser, Schweil, leichter regen, Waschen, usw.	Schwimmenuw.
A	-	-	NEIN	NEIN
B	WATER RESISTANT 30M (3ATM)	WATER RESISTANT	JA	NEIN
C	WATER RESISTANT 50M (5ATM)	WATER RESISTANT	JA	JA
D	WATER RESISTANT 100M (10ATM)	WATER RESISTANT	JA	JA
E	WATER RESISTANT 200M (20ATM) oder mehr	WATER RESISTANT	JA	JA
Die Angabe "WATER RESISTANT" (wasserdicht) wird gelegentlich als "WATER RESIST" abgekürzt.

• Damit kein Wasser in die inneren Uhrmechanismen gelamt, dar man die Krone niemals abziehen und auch nicht auf die Knöpfle drücken, wenn die Uhr naß ist oder sich im Wasser befindet (wenn nicht anders angegeben).
• Uhren, die für Sportaktivitäten oder zum Tauchen geeignet sind, muß man bei Kontakt mit Salzwasser oder viel Körperschweï nach dem Gebrauch mit Süfwasser abwaschen und anschließend vollständig abrocknen.

in Wasser
Tauchen	Tieftauchen	Dichtheit
NEIN	NEIN	Nicht wasserdicht. Vor Wasser und Feuchte schätzen.
NEIN	NEIN	Normal wasserdicht. Widersteh Spritzwasser, Schweib, leichtem Regen, Waschen usw. Im täglichen Gebrauch.
NEIN	NEIN	Kann zum Schwinnen eingesetzt werden, zum Tauchen nicht empfindlen.
JA	NEIN	Zum Tauchen ohne Flaschen geeignet.
JA	JA	Zum Tieftauchen geeignet
* Bringen Sie die Stellkrone immer in ihre Normalstellung. * Ziehen Sie dei Schraube der Stellkrone vollständig fest.

• Wasser kann in einigen Fällen eine Qualitätsminderung der Lederbänder bewirken.
  Die inneren Bauteile der Uhr konnen Feuchtigkeit enthalten. Wenn die Außentemperatur niedriger als die Innentemperatur ist, kann das Glas über dem Ziffernblatt beschlagen.

Wenn diese Erscheinung nur kurz anhalt, ist sie nicht von Bedeutung. Soltte Sie dagegen länger andauren, so sollenn Sie das Problem Ihrm Fachhändler, bei dem sie die Uhr gefaukt haben, oder dem nachsten Kundendienst mitteilen.

Temperatur

Setzen Sie die Uhr nie längerer Zeit direkter Sonneneinstrahlung aus und legen Sie nicht an和其他s bereits oder kalten Orten ab.

Dies kann die Funktionseweise der Uhr beeinträchtigen und die Lebensdauer der Batterie verkurzen, was einen schnellen oder langsameren Lauf der Uhr bewirkt und auch Auswirkungen auf ihre sonstige Funktionen hat.

Stoßfestigkeit

These Uhr widersteht allen Stößen und Schlägen, die bei normalem tätigchem Gebrauch oder Sportarten ohne direkten Körperkontakt.

Falls die Uhr hingegen auf den Boden fällt oder sehr schweren Stößen ausgesetzt wird, kann sie Uhr Schadennehmen und ihre Funktionweise beeinträchtigt werden sein.

Magnetfelder

These Uhr ist bis zu einer induktiven Feldstrakte von 60 Gauss antimagnetisch und wird daher durch magnetische Felder, die von üblichen Haushaltsgeräten erzeugt werden, nicht beeinflüst. Kommte die Uhr in sehr starke magnetische Felder, so können ihre Betriesfunktionen vorübergehend verändert sein.

Elektrostatice Aufladung

Die in der Uhr verwendeten integrierten Schaltkreise reagieren empfindlich auf elekrostatica Aufladung. Wir die Uhr einen starken elektrischen Feld ausgesetzt, kann die Zeitanzeige an Genauigkeit verlieren.

Chemikalien und Gase

Tragen Sie die Uhr nicht in Räumen, in denen aggressive chemische Substanzen oder Gase vorhanden sind. Kommt die Uhr mit Lösungsmitten wie Benzol oder chemischen Substanzen wie Benzin, Poliermittel, Waschflüssigkeiten oder Klebstoffen in Berührung, konnen ihre Componenten entfürben, sich auflösen oder zerbrechen.

Achten Siealandsdarauf,daSicemikalienmeiden.

Gehäuse und Armband der Uhr können entfürben, wenn sie z. B. mit dem Quecksilber eines zerbrochenen Thermometers in Berührung kommt.

Sauberkeit der Uhr

Reinigen Sie das Uhrglas mit einem weichen, saugfähigen Tuch von Staub und Feuchtigkeit. Wenn die Uhr mit verschmutzem Gehäuseboden und Band anlagen, kann this and den Berufungsstellen zu Hautreizungen führen.

Reinigung des Armbandes:

• Metalband: Die verschmutzen Stellen mit einer Zahnbürste und lauwarmer Seifenlauge waschen.
• Kunststoff- oder Gummiband: Mit Wasser abwaschen. Keine Lösungsmittel verwenden.
• Lederband: Die Außenseite liegt mit einem weichen und trockenen Tuch abreiben. Zur Reinigung der Innenseite ein mit Alkohol angefeuchtetes Tuch verwenden.

Regelmäßige Inspektion:

Wir raten Ihn, die Uhr alle ein bis zwei Jahre von einen autorisierten Kundendienst überprüfen zu halten. Dies sichert eine langjährige Benutzung der Uhr, ohne daß Funktionstörungen außtreten.

Die Batterien von Kindern fern halten

Falls eine Batterie versehentlich verschlucht wurde, unverzüglich einen Arzt verständigen.

Modell:

Typ:

Verlust/Gewinn (monatlich):

Cal. 8162/220

Analoge Quarzuhr mit Mehrfachzeigem

Abweichung unter 20 Sekunden wenn die

Uhr unter normalen Umständen getragen wird (von 5^ bis 35^ )

Frequenz des Kristallschwingers:

Betriebstemperaturbereich:

Anzeigesystem:

Kalender:

Chronograph:

Batterie:

Lebensdauer der Batterie:

32.768 Hz (Hertz, Schwingungen pro Sekunde)
von - 10° bis + 60° C

Analoge

Datumsanzeige

Messung in 1/5 Sekunden bis max. 30 Minuten

Eine Batterie SR 927 W

Etwa 2 Jahre

• Die technischen Daten können ohne Vorankündigung im Sinne einer kontinuierlichen Verbesserung des Produkts variieren.
