OT10 - Uhr BREIL - Kostenlose Bedienungsanleitung

Produkttyp	Analoge Quarz-Armbanduhr
Marke	BREIL
Modell	OT10
Uhrwerk	Quarz (Kaliber Miyota OT 10)
Genauigkeit	±20 Sekunden pro Monat bei normaler Temperatur (5 °C - 35 °C)
Hauptfunktionen	Stunden, Minuten, Sekunden, Datum, 24-Stunden-Anzeige, Chronograph
Chronograph	Messung bis zu 60 Minuten in 1/100-Sekunden-Schritten
Kalender	Datum (manuelle Einstellung, nicht zwischen 21 Uhr und 1 Uhr einstellen)
Wasserdichtigkeit	50 Meter (5 bar) - spritzwassergeschützt und schwimmtauglich
Stromversorgung	Batterie SR927 (Knopfzelle)
Batterielebensdauer	Ca. 2 Jahre (bei täglichem Chronographengebrauch von 1 Stunde)
Abmessungen	Durchmesser ca. 40 mm, Dicke ca. 10 mm
Gewicht	Ca. 80 g
Gehäusematerial	Edelstahl (übliche Annahme)
Armband	Leder oder Metall je nach Version
Glas	Mineralglas (übliche Annahme)
Pflege	Mit einem weichen Tuch reinigen; Metallarmband mit Seifenwasser, Leder mit einem trockenen Tuch
Vorsichtsmaßnahmen	Starke Magnetfelder, Chemikalien, heftige Stöße vermeiden; Krone nicht unter Wasser ziehen
Regelmäßige Inspektion	Alle 1 bis 2 Jahre durch eine autorisierte Fachwerkstatt
Garantie	Herstellergarantie (Karte liegt der Uhr bei)

Häufig gestellte Fragen - OT10 BREIL

Wie stelle ich die Uhrzeit an meiner BREIL OT10 ein?

Krone lösen und in Position (2) ziehen. Der Sekundenzeiger stoppt. Krone drehen, um Stunden-, Minuten- und 24-Stunden-Zeiger einzustellen. Krone zurück in Position (0); der Sekundenzeiger läuft weiter.

Wie stelle ich das Datum ein?

Krone in Position (1) ziehen. Gegen den Uhrzeigersinn drehen, bis das gewünschte Datum erscheint. Datum nicht zwischen 21 Uhr und 1 Uhr einstellen, um Fehlfunktionen zu vermeiden. Krone wieder in Position (0) setzen.

Wie benutze ich den Chronographen?

Drücken Sie Taste A, um den Chronographen zu starten/stoppen. Zum Zurücksetzen drücken Sie Taste B. Der Chronograph misst bis zu 60 Minuten mit einer Genauigkeit von 1/100 Sekunde. Die Hundertstelsekundenzeiger laufen während der ersten 61 Sekunden und bleiben dann auf Null stehen.

Was tun, wenn die Chronographenzeiger nicht auf Null zurückkehren?

Krone in Position (2) ziehen. Mehrmals die Tasten A und B drücken, um jeden Zeiger auf Null auszurichten. Nach der Einstellung Krone in Position (0) zurückbringen. Dieser Vorgang ist auch nach einem Batteriewechsel erforderlich.

Welche Batterie wird verwendet und wie lange hält sie?

Die Batterie ist eine SR927. Die Lebensdauer beträgt ca. 2 Jahre, wenn der Chronograph täglich 1 Stunde genutzt wird. Bei normaler Nutzung kann sie länger halten.

Ist meine BREIL OT10 wasserdicht?

Ja, sie ist bis 50 Meter (5 bar) wasserdicht. Sie hält Spritzwasser, Schweiß, Regen und Schwimmen stand. Krone nicht unter Wasser ziehen und nach Kontakt mit Salzwasser mit Süßwasser abspülen.

Wie reinige ich meine Uhr?

Für das Gehäuse ein weiches, trockenes Tuch verwenden. Bei einem Metallarmband mit einer Zahnbürste und Seifenwasser waschen. Bei einem Lederarmband vorsichtig mit einem trockenen Tuch abreiben. Lösungsmittel vermeiden bei Kunststoff- oder Gummibändern.

Warum befindet sich Kondenswasser unter dem Glas?

Ein leichtes, vorübergehendes Beschlagen ist normal nach einem Temperaturwechsel. Bleibt es bestehen, kann dies auf Feuchtigkeitseintritt hinweisen. Wenden Sie sich an eine autorisierte Servicestelle.

Wie kann ich die Batterie schonen?

Wenn Sie die Uhr längere Zeit nicht tragen, ziehen Sie die Krone in Position (2), um das Uhrwerk anzuhalten. Dies unterbricht die Stromversorgung und schont die Batterie.

Kann die Uhr magnetischen Feldern ausgesetzt werden?

Sie ist bis zu 60 Gauß antimagnetisch. Übliche Haushaltsgeräte beeinträchtigen sie nicht. Bei sehr starken Feldern können die Funktionen vorübergehend beeinträchtigt werden.

BEDIENUNGSANLEITUNG OT10 BREIL

Wir danken Ohnen für das Vertrauen, daß Sie uns mit dem Kauf einer BREIL QUARTZ-Uhr erwiesen haben. Damit Sie ihre Uhr immer einwandfrei gebrauchen können, möchten wir Sie bitten, die in dieser Gebrauchsanleitung enthaltenen Anweisungen gewissenhalt zu lesen.

Beim Kauf sollenn Sie kontrollieren, ob Ihnen zusammen mit der Uhr auch die Garantiekarte ausgehängt wurde, Denn diese Karte müssen Sie vorlegen, um die darin genannten Leistungen in Anspruchnehmen zu konnen.

Zur Lektüre dieser Gebrauchsanleitung sollen den Sie die nebenstehend gezeigte Übersichtsdarstellung der Uhr ausklappen und im Blick gehalten. Die in den einzelnen Abschnittten der Gebrauchsanleitung verwendeten Zeichen (A, B, usw.) entsprechen den Kennzeichnungen in dieser Übersicht.

A HAUPTBESTANDTEILE DER UHR 27
B FUNKTIONSWEISE DES CHRONOGRAPHEN 28
EINSTELLUNG DER UHRZEIT 30
EINSTELLUNG DES DATUMS 30
E EINSTELLUNG DER STOPPUHR 31
F HINWEISE ZUMTRAGEN DER UHR 32
TECHNISCHE DATEN 36

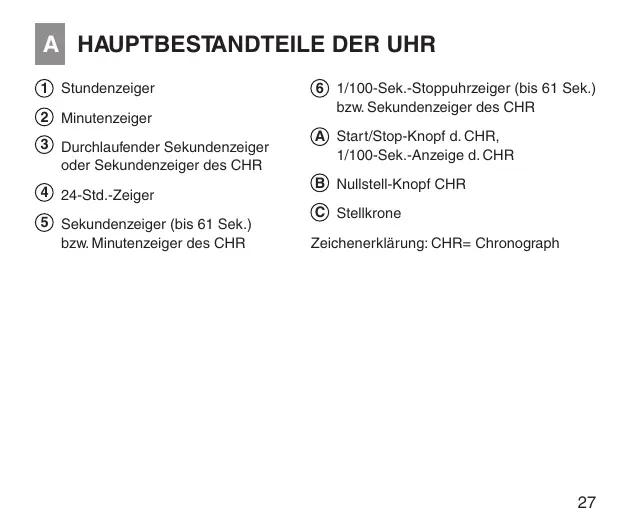

HAUPTBESTANDTEILE DER UHR

① Stundenzeiger
② Minutenzeiger
(3) Durchlaufender Sekundenzeiger oder Sekundenzeiger des CHR
(4) 24-Std.-Zeiger
⑤ Sekundenzeiger (bis 61 Sek.) bzw. Minutenzeiger des CHR

(6) 1/100-Sek.-Stoppuhrzeiger (bis 61 Sek.) bzw. Sekundenzeiger des CHR
A Start/Stop-Knopf d. CHR, 1/100-Sek.-Anzeige d. CHR
B Nullstell-Knopf CHR
C Stellkrone

Zeichenerklarung: CHR = Chronograph

FUNKTIONSWEISE DER STOPPUHR

Die Stoppuhr kann bis zu 60 Minuten in 1/100-Sekunden-Intervallen messen.

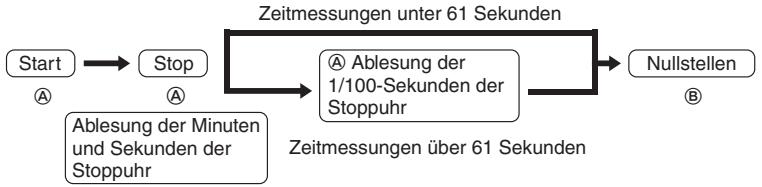

Standard-Zeitmessung

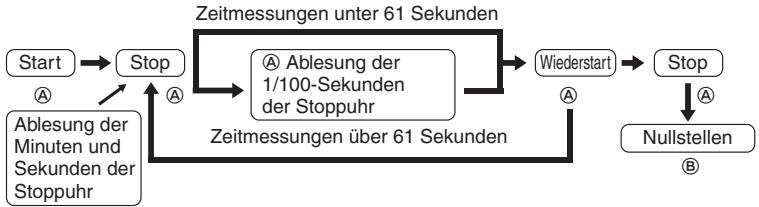

Additionsmessung der abgelaufenen Zeit

* Durch Drucken von A kann man mehrfach addieren.

Der 1/100-Sek.-Zeiger der Stoppuhr ⑥

• Der Hundertstel-Sekunden-Zeiger der Stoppuhr lauf ab dem Start der Zeitmessung 61 Sekunden lang. Danach stoppt er in Stellung 0. Nach dieser Zeitspanne wechselt er seinen Anzeigemodus und macht 1 Umdrehung pro Minute.

Einschaltung der Stoppuhrfunktion

• Drucken Sie Knopf A.
• Der petite Sekundenzeiger ③ besteht beim Start der Stoppuhr in Nullstellung und lauft dann als Sekundenzeiger.

Eine Minute und eine Sekunde nach dem Start der Stoppuhr wechselt der Sekundenzeiger seinen Anzeigemodus und wird zum Minutenzeiger ⑤ der Stoppuhr.

AnhaltenderStoppuhr

• Drücken Sie Knopf A.
• Wenn die gemessene Zeit kürzer als 61 Sekunden ist, halten der Minute-, Sekundenund 1/100-Sek.-Zeiger auf der gemessenen Zeit.
• Wenn die gemessene Zeit mehr als 61 Sekunden beträgt, halten der Minuten- und Sekundenzeiger der Stoppuhr auf der gemessenen Zeit. Der 1/100-Zeiger der Stoppuhr bleibt unbewegt in Stellung 0. Lesen Sie nun die Sekunden und Minuten von der Stoppuhr ab.

Drücken Sie danach erneut Knopf © , um den 1/100-Sek.-Zeiger auf die gestoppte Zeit zu bewegen. Lesen Sie nun die 1/100-Sekunden von der Stoppuhr ab.

Nullstellen der Stoppuhr

• Drucken Sie Knopf ⑧.
• Der Sekundenzeiger ③ der Stoppuhr wechseln nun seine Funktion und zeigt die Sekunden der aktuellen Uhrzeit an. Die Zeiger ⑤ und ⑥ der Stoppuhr kehren in Stellung 0 zurrück.

EINSTELLUNG DER UHRZEIT

1. Drehen Sie die Stellkrone © los undziehen Sie sie bis Raststellung (2) hersa.Der Sekundenzeiger ③ bleibt in Stellung (0) stehen.
2. Stellen Sie den Minuten- ① , Stunden- ② und 24-Stunden-Zeiger ④ auf die korrekte Uhrzeit ein. HINWEIS: Der 24-Stunden-Zeiger ④ ist fest mit den Stunden-/Minutenzeigern ① / 2 verbunden.
3. Bringen Sie die Krone © in Stellung (0) darüber. Gleichzeitig mit einem kurzen Signatlon beginnnt der petite Sekundenzeiger ③ zu laufen. Falls die Uhr langere Zeit nicht benutz wird, empfeihelt es sich, sie zum Energiesparen mit Stellkrone (C) auf Stellung ② anzuhalten.

EINSTELLUNG DES DATUMS

1. Ziehen Sie die Stellkrone © bis Raststellung (1) hersus.
   Drehen Sie die Krone nach links, bis das gewünschte Datum erscheint.
2. Stellen Sie das Datum nicht zwischen 21:00 und 01:00 Uhr ein. In this fall kann es sein, daß das Datum nicht korrekt wechselt.
3. Bringen Sie die Krone © in Raststellung (0) zurück.

EINSTELLUNG DER STOPPUHR

These Einstellung ist erforderlich, wenn Sie die Batterie ausgewechselt haben oder die Zeiger beim Nullstellen der Stoppuhr nicht auf "0" zurückkehren.

1. Ziehen Sie die Krone bis Raststellung (2) hersa.
2. Drücken Sie Knopf © bzw. ⑧ , um die Zeiger der Stoppuhr auf (0) zu bringen. Knopf © : Stellt den 1/100-Sekunden-Zeiger ⑥ auf "0".
3. Knopf ⑧: Stellt den Sekundenzeiger der Stoppuhr ③ auf "0". Die Zeiger der Stoppuhr laufen schnell vor, wenn man Knopf ⑧ bzw. ⑧ gedrück hält.
4. Wenn die Zeiger der Stoppuhr auf "0" stehen, stellen Sie die gemeinsige Uhrzeit und das Datum ein (Abschnitt C und D). AnschlieBend bringen Sie die Stellkrone wieder in Ausgangsstellung "0" zürk.

HINWEISE ZUMTRAGEN DER UHR

Angabe			Einsatz
Wasser-dichtheit	Ziffernblatt	Gehäuse	Spritzwasser, Schweifl, leichter Regen, Waschen, usw.	Schwimmenuw.
A	-	-	NEIN	NEIN
B	-	WATER RESISTANT	JA	NEIN
C	WATER RESISTANT 50M (5bar)	WATER RESISTANT	JA	JA
D	WATER RESISTANT 100M (10bar)	WATER RESISTANT	JA	JA
E	WATER RESISTANT 200M (20bar) o più	WATER RESISTANT	JA	JA
Die Angabe “WATER RESISTANT” (wasserdicht) wird gelegentlich als “WATER RESIST” abgekürzt. * Bring

• Damit kein Wasser in das Uhrwerk eindringen kann, daß man die Stellkrone nie bei nasser Uhr herausziehen.
• Uhren, die für Sportaktivitäten oder zum Tauchen geeignet sind, muß man bei Kontakt mit Salzwasser oder viel Körperschweiß nach dem Gebrauch mit Süßwasser abwaschen und anschließend vollständig abtrocknen.
• Wasser kann in einigen Fällen eine Qualitätsminderung der Lederbänder bewirken.

in Wasser
Tauchen	Tieftauchen	Dichtheit
NEIN	NEIN	Nicht wasserdicht. Vor Wasser und Feuchte schätzen.
NEIN	NEIN	Normal wasserdicht. Widersteth Spritzwasser, Schweiß, leichtem Regen, Waschen usw. im täglichen Gebrauch.
NEIN	NEIN	Kann zum Schwimmengingesetzt werden, zum Tauchen nicht empfohlen.
JA	NEIN	Zum Tauchen ohne Flaschen geeignet.
JA	JA	Zum Tieftauchen geeignet.
en Sie die Stellkrone immer in ihre Normalstellung. * Ziehen Sie dei Schraube der Stellkrone vollständig fest.

• Die inneren Bauteile der Uhr können Feuchtigkeit enthalten. Wenn die Außentemperatur niedriger als die Innentemperatur ist, kann das Glas über dem Ziffernblatt beschlagen. Wenn diese Erscheinung nur kurz anhalt, ist sie nicht von Bedeutung. Soltte Sie dagegen länger andauern, so sollen Die das Problem Ihrem Fachhändler, bei dem sie die Uhr gekauft haben, oder dem nachsten Kundendienst mitteilen.

Temperatur

Setzen Sie die Uhr nie längerer Zeit direkter Sonneneinstrahlung aus und legen Sie sie nicht an和其他s heiBeN oder kalten Orten ab.

Dies kann die Funktionswerte der Uhr beinträchtigen und die Lebensdauer der Batterie verkurzen, was einen schnulleren oder langsameren Lauf der Uhr bewirkt und auch Auswirkungen auf ihre sonstige Funktionen hat.

Stoßfestigkeit

Diese Uhr widerstehen StöBen und Schlagen, die bei normalem tätigchem Gebrauch oder Sportarten ohne direkten Körperkontakt wie Golf oder Baseball aufreten.

Fällt die Uhr hingegen auf den Boden fällt oder sehr schweren Stößen ausgesetzt ist, kann sie Schadennehmen und ihre Funktion beeinträchtigt sein.

Magnetfelder

These Uhr ist bis zu einer induktiven Feldstärke von 60 Gauss antimagnetisch und wird daher durch magnetische Felder, die von üblichen Haushaltsgeräten erzeugt werden, nicht beeinflübt. Kommte die Uhr in sehr starke magnetische Felder, so konnen ihre Betriebsfunktionen vorübergehend verändert sein.

Elektrostatice Aufladung

Die in der Uhr verwendeten integrierten Schaltkreise reagieren empfindlich auf elekrostatice Aufladung. Wir die Uhr einem starken elektrischen Feld ausgesetzt, kann die Zeitanzeige an Genauigkeit verlieren.

Chemikalien und Gase

Tragen Sie die Uhr nicht in Räumen, in denen aggressive chemische Substanzen oder Gase vorhanden sind. Kommte die Uhr mit Lösungsmitten wie Benzol oder chemischen Substanzen wie Benzin, Poliermittel, Waschflüssigkeiten oder Klebstoffen in Berührung,

konnen ihre Komponenten entfürben, sich auflösen oder zerbrechen.

Achten Siealandsdarauf,daßSieChemikalienmeiden.

Gehäuse und Arband der Uhr konnen entfärben, wenn sie z. B. mit dem Quecksilber eines zerbrochenen Thermometers in Berührung kommt.

Sauberkeit der Uhr

Reinigen Sie das Uhrglas mit einem weichen, saugfähigen Tuch von Staub und Feuchtigkeit. Wenn Sie die Uhr mit verschmutztem Gehäuseboden und Band anlagen, kann dies an den Berührungsstellen zu Hautreizungen führen. Halten Sie die Uhr auch sauber, um die Ärmel nicht zu verschmutzen.

Reinigung des Armbandes:

• Metalband: Die verschmutzen Stellen mit einer Zahnbürste und lauwärmer Seifenlauge waschen.
• Kunststoff- oder Gummiband: Mit Wasser abwaschen. Keine Lösungsmittel verwenden.
• Lederband: Die Außenende leicht mit einem weichen und trockenen Tuch abreiben. Zur Reinigung der Innenseite ein mit Alkohol angefeuchtetes Tuch verwenden.

Regelmäßige Inspektion

Wir raten Ihnen, die Uhr alle ein bis zwei Jahre von einem autorisierten Kundendienst überprüften zu halten. Dies sichert eine langjährige Benutzung der Uhr, ohne das Funktionstörungen auftenreten.

Die Batterien von Kindern fern halten

Falls eine Batterie versehentlich verschlucht wurde, unverzüglich einen Arzt verständigen.

TECHNISCHE DATEN

1. Typ: Analoge Quarzuhr
2. Kalibrierung: Miyota OT 10
3. Ganggenauigkeit: ± 20 Sekunden pro Monat bei Normaltemperatur (5^ - 35^)
4. Schwingungsfrequenz des Quarzes: 32.768 Hz
5. Temperaturbereich: -10^ bis 60^

6. Sonstige Eigenschaften:

7. Datumsanzeige

8. Stoppuhr: Messung bis 60 Minuten in 1/100-Sekunden-Schritten
9. Lebensdauer der Batterie: ca. 2 Jahre (Benutzung der Stoppuhrfungtion 1 Stunde tätig)
10. Nummer der Batterie: Typ SR927

Aufgrund techn. Verbesserungen des Produkts können diese Spezifikationen ohne Vorankündigung abweichen.
