Produkttyp	Smartwatch
Marke	BREIL
Modell	OS20
Gehäusedurchmesser	30,80 mm
Gehäusehöhe	5,10 mm
Stromversorgung	Silberoxid-Batterie SR927W
Batterielebensdauer	Ungefähr 2 Jahre (bei Chronographennutzung 60 Min./Tag)
Uhrwerk	Quarz (Kaliber OS20)
Hauptfunktionen	Uhrzeit, Datum, Chronograph 1/1s (max. 59 Min 59 s), Tachymeter, Entfernungsmesser
Wasserdichtigkeit	30 Meter (3 ATM) - spritzwassergeschützt
Antimagnetisch	Bis zu 60 Gauß
Gehäusepflege	Mit einem weichen, saugfähigen Tuch reinigen
Pflege des Metallarmbands	Mit lauwarmem Seifenwasser und einer Zahnbürste waschen
Pflege des Kunststoff-/Kautschukarmbands	Mit Wasser waschen, keine Lösungsmittel verwenden
Pflege des Lederarmbands	Mit einem weichen, trockenen Tuch abreiben, Innenseite mit Alkohol
Sicherheit – Batterie	Außerhalb der Reichweite von Kindern aufbewahren. Bei Verschlucken sofort einen Arzt aufsuchen
Reparierbarkeit	Inspektion alle 2 Jahre in einem autorisierten Servicecenter
Betriebstemperatur	Längere Sonneneinstrahlung, extreme Hitze oder Kälte vermeiden

Häufig gestellte Fragen - OS20 BREIL

Wie stelle ich die Uhrzeit bei der BREIL OS20 ein?

Ziehen Sie die Krone bis zum zweiten Klick heraus. Drehen Sie sie, um die Stunden- und Minutenzeiger einzustellen. Drücken Sie die Krone wieder in die Normalposition.

Wie stelle ich das Datum ein?

Ziehen Sie die Krone bis zum ersten Klick heraus. Drehen Sie sie im Uhrzeigersinn, bis das gewünschte Datum erscheint. Vermeiden Sie das Einstellen des Datums zwischen 21 Uhr und 9 Uhr, um einen korrekten Wechsel am nächsten Tag zu gewährleisten.

Wie verwende ich den Chronographen?

Drücken Sie den Drücker, um den Chronographen zu starten. Drücken Sie erneut, um ihn zu stoppen. Der Chronograph misst bis zu 59 Minuten und 59 Sekunden in Ein-Sekunden-Schritten.

Wie setze ich den Chronographen nach einem Batteriewechsel zurück?

Ziehen Sie die Krone bis zum zweiten Klick heraus. Drücken Sie den Knopf, um den Sekundenzeiger des Chronographen auf 0 zu setzen. Drücken Sie die Krone wieder in die Normalposition.

Was tun, wenn der Chronographenzeiger nicht auf Null zurückgeht?

Führen Sie den Nullstellungsvorgang durch: Ziehen Sie die Krone bis zum zweiten Klick heraus und verwenden Sie dann den Knopf, um den Zeiger auf 0 auszurichten. Dadurch wird die Abweichung korrigiert.

Wie verwende ich den Tachymeter?

Starten Sie den Chronographen am Anfang einer 1-km-Strecke. Stoppen Sie ihn am Ende. Der Sekundenzeiger zeigt auf der Tachymeterskala die Durchschnittsgeschwindigkeit an. Zum Beispiel 45 Sekunden ergeben etwa 80 km/h.

Wie verwende ich den Entfernungsmesser?

Starten Sie den Chronographen, wenn Sie einen Blitz oder eine Flamme sehen, und stoppen Sie ihn, wenn Sie den Ton hören. Die Entfernungsmesserskala zeigt die Entfernung in km (bis zu 20 km).

Ist die Uhr wasserdicht? Kann ich damit schwimmen?

Die Wasserdichtigkeit beträgt 30 Meter (3 ATM). Sie ist spritzwassergeschützt und hält Regen und Schweiß stand, ist aber nicht zum Schwimmen oder Tauchen geeignet.

Wie reinige ich das Armband meiner Uhr?

Bei einem Metallarmband: Zahnbürste mit lauwarmem Seifenwasser. Bei Kunststoff/Kautschuk: nur Wasser. Bei Leder: weiches, trockenes Tuch, Innenseite mit einem mit Alkohol befeuchteten Tuch.

Wann muss ich die Batterie wechseln?

Die Batterie (SR927W) hält etwa 2 Jahre. Wenn die Uhr langsamer wird oder stehen bleibt, lassen Sie sie von einem autorisierten Servicecenter austauschen. Batterie außerhalb der Reichweite von Kindern aufbewahren.

BEDIENUNGSANLEITUNG OS20 BREIL

Zur Lekture dieser Gebrauchsanleitung sollenn Sie die nebenstehend gezeigte Übersichtsdarstellung der Uhr ausklappen und im Blick gehalten. Die in den einzelnen Abschnitten der Gebrauchsanleitung verwendeten Zeichen (A, B, usw.) entsprechen den Kennzeichnungen in dieser Übersicht.

Wir danken Ohnen für das Vertrauen, daß Sie uns mit dem Kauf einer BREIL Uhr erwiesen haben. Damit Sie ihre Uhr immer einwandfrei gebrauchen konnen, möchten wir Sie bitten, die in dieser Gebrauchsanleitung enthaltenen Anweisungen gewissenhaft zu lessen.

Beim Kauf sollenn Sie kontrollieren, ob Ihnen zusammen mit der Uhr auch die Garantiekarte ausgehädigt wurde, Denn diese Karte müssen Sie vorlegen, um die darin genannten Leistungen in Anspruchephenmen zu konnen.

A HAUPTBESTANDTEILE 30
B EINSTELLUNG DER UHRZEIT 31
EINSTELLUNG DES DATUMS 32
D CHRONOGRAPH 33
E EINSTELLLEN DER ZEIGER 35
F TACHYMETER UND ENTFERNUNGSMESSER 37
G HINWEISE ZUM TRAGEN DER UHR 38
TECHNISCHE DATEN 42

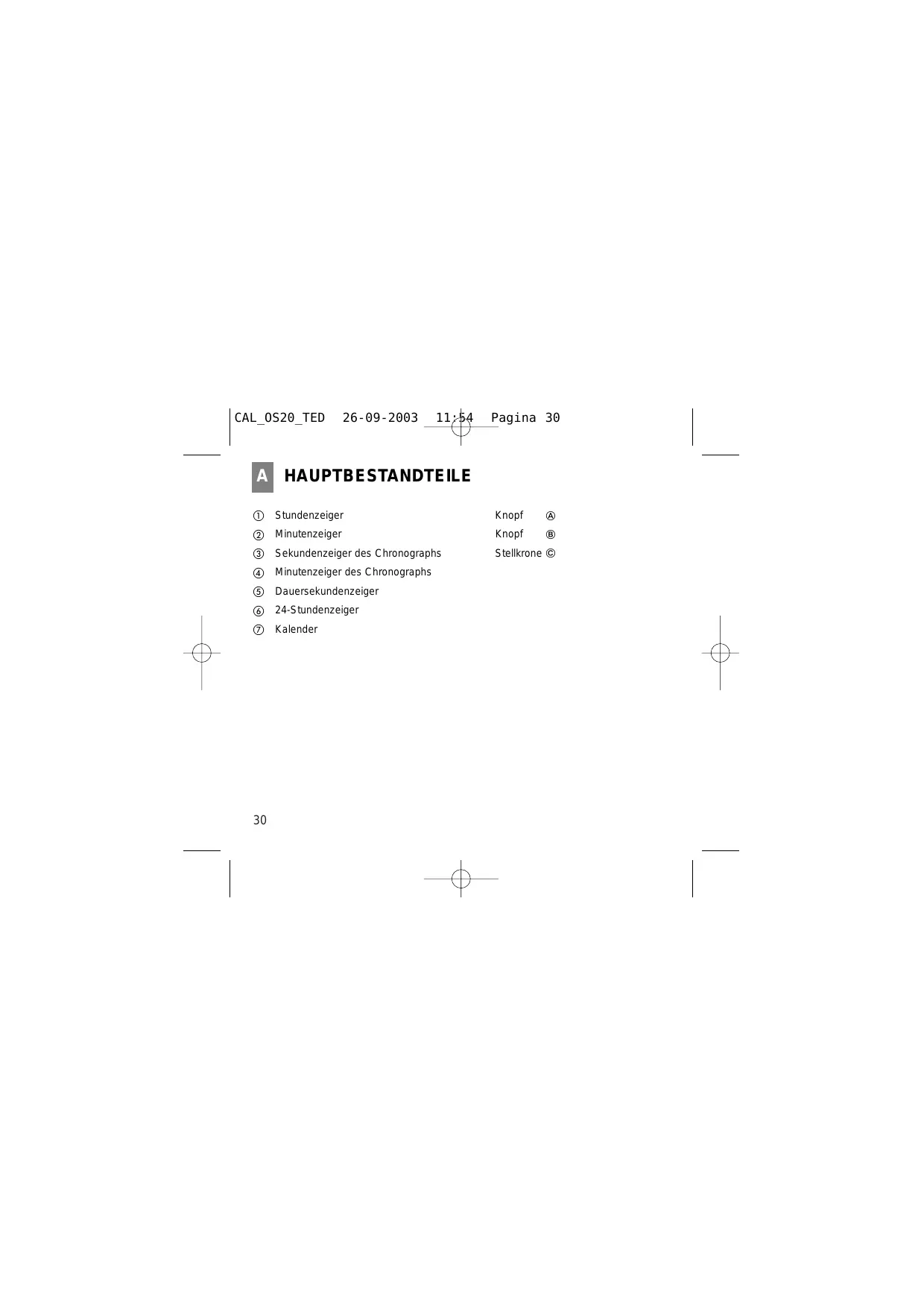

HAUPTBESTANDTEILE

① Stundenzeiger
② Minutenzeiger
③ Sekundenzeiger des Chronographs
④ Minutenzeiger des Chronographs
⑤ Dauersekundenzeiger
(6) 24-Stundenzeiger
⑦ Kalender

Knopf A

Knopf 8

Stellkrone ©

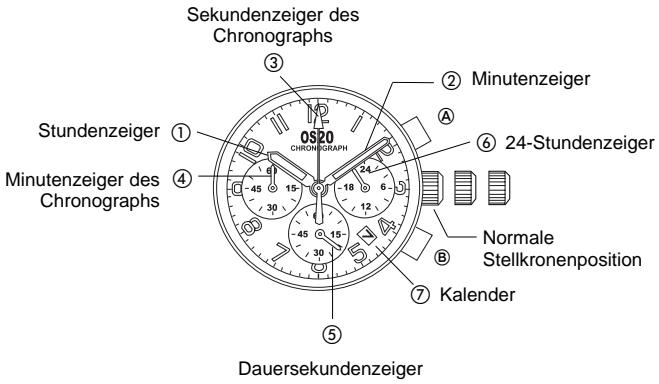

B EINSTELLUNG DER UHRZEIT

1. Die Stellkrone bis zur zweiten Stellung Herausziehen, so dass der Sekundenzeiger in Position 09 anhalt.
2. Die Stellkrone drehen und die Stunden- und Minutenzeiger einstellen.

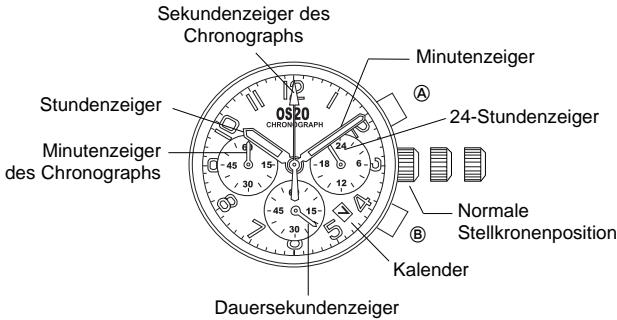

EINSTELLUNG DES DATUMS

1. Die Stellkrone bis zur ersten Stellung Herausziehen.

2. Die Stellkrone im Uhrzeigersinn drehen, um das gewünschte Datum anzuzeigen.

3. Wird das Datum zwischen 21:00 und 9:00 Uhr eingestellt, kann es vorkommen, dass das Datum sich am{nachsten Tag nicht ändert.

4. Nach der Datumseinstellung die Stellkrone wieder in die normale Stellung bringen.

Der Chronograph kann bis zu einer vorbestimmten Stundenzahl Zeitintervalle in Sekunden messen und anzeigen.

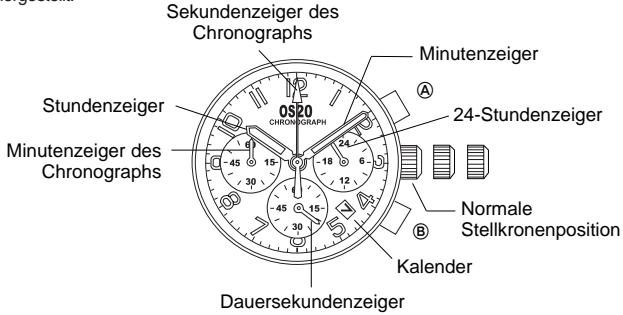

[Messung der Zeit mit dem Chronograph]

1) Um den Chronograph zu starten und zu stoppen, einfach den Knopf drucken.
2) Bei Drücken von Knopf ⑧, wird die nomale Stellung von Chronograph und Zeigern wieder hergestellt.

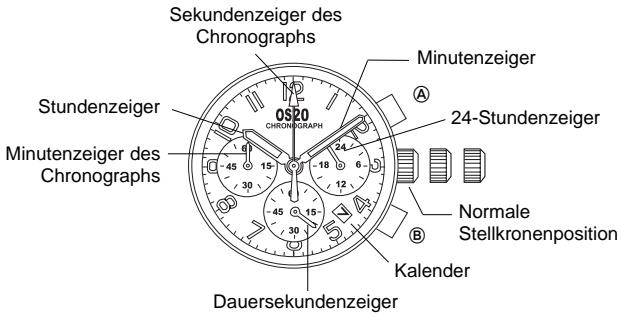

Chronograph nullsetzen [Auch nach dem Batteriewechsel]

These Tätigkeit ausführten, wenn der Sekundenzeiger des Chronographs nach dem Nullsetzen des Chronographs nicht in die Stellung 0 zurückkehr oder nach dem Batteriewechsel.

1. Die Stellkrone in die zweite Stellung Herausziehen.
2. Knopf drucken, um den Sekundenzeiger des Chronographs auf die Position 0 zu setzen.
3. Die Zeiger des Chronographs bewegen sich Schneller, wenn weiterhin auf Knopf A oder 8 gedrückt wird.

4. Nachdem die Zeiger in der Position 0 stehen, die Uhrzeit nullsetzen und die Stellkrone wieder in die Normalstellung bringen.

5. Die Stellkrone nicht in die Normalstellung bringen, wenn die Sekundenzeiger des Chronographs auf die Position 12:00 (NULL) gehen. Der Zeiger stoppt seine Bewegung, wenn die Stellkrone wieder in die Normalstellung gebracht wird und die Position, in der der Zeiger stoppt, wird als 12:00 (NULL) Position erkannt.

Das Modul auf der Gehäuserückseite anbringen, wie in der Abbildung zu sehen und den Referenzzeiger positionieren. Dann die Zeiger folgendermaßen einstellen.

1. Die Stellkrone bis zur Stellung zur Uhrzeitinstellung herausziehen.
2. Die Stellkrone im Uhrzeigersinn drehen und anhalten, bevorsich das Datum ändert.
   Wenn sich das Datum ändert, die Stellkrone langsam drehen.
3. Die Stellkrone in die ersten Stellung stellen und darauf aufchten, sie nicht zu drehen.
4. Den Referenzzeiger, den Stundenzeiger und den Minutenzeiger auf die Position 12:00 stellen. Während der Einstellung der Zeiger die Gehäuserückseite entfern und das Uhrwerk auf der Werkbank positionieren.

Das Tachymeter ist ein Gerät zur Geschwindigkeitsmessung eines Fahrzeugs. Wenn man weiß, in wie vielen Sekunden das Auto eine Distanz von einem Kilometer zusücklegt, kann das Tachymeter die durchschnittliche Stundengeschwindigkeit einer Reise messen (bis zu einer maximalen Messdauer von 60 Sekunden). Wir der Chronograph gleichzeitig als Messehr gestartet und nach einem Kilometer gestopt, kann die Durchschnittsgeschwindigkeit pro Stunde anhand der Stellung des Sekundenzeigers ermittelt werden. Wenn das Auto innerhalb von 45 Sekunden einen Kilometer zusücklegt, dann beträgt die durchschnittliche Geschwindigkeit achtzig Stundenkilometer.

ENTFERNUNGSMESSER

Der Enternungsmesser ermöglicht die Berechnung von Enternungen mittels der Ausbreitungsgeschwindigkeit des Schalls. Diese Messung wird in der Luft- und Seefahrt sowie beim Militär eingesetzt. Es ist damit auch möglich, die Enternung eines Gewitters festzustellen. Wenn man den Zeiger in dem Moment loslaufen{lsst, in dem man eine Flamme, Rauch, oder das Aufleuchten eines Blitzes sieht, undihn wieder stoppt, wenn man den Donner hört, so kann man die Enternung zwischen dem Ort der Explosion oder des Bliteeinschlags und dem eigenen Standort ablesen. Die Ablesung erfolgt auf einer speziellen Enternungsmessskala mit einer Unterverteilung von 1 bis 20km

Angabe			Gebrauch
Wasser-dichter	Ziffernblatt	Gehäuse	Spritzwasser, Schweifi, leichter regen, Waschen, usw.	Schwinnen usw.
A	-	-	NEIN	NEIN
B	WATER RESISTANT 30M (3ATM)	WATER RESISTANT	JA	NEIN
C	WATER RESISTANT 50M (5ATM)	WATER RESISTANT	JA	JA
D	WATER RESISTANT 100M (10ATM)	WATER RESISTANT	JA	JA
E	WATER RESISTANT 200M (20ATM) oder mehr	WATER RESISTANT	JA	JA
Die Angabe "WATER RESISTANT" (wasserdicht) wird gelegentlich als "WATER RESIST" abgekürzt.

• Damit kein Wasser in die inneren Uhrmechanismen gelamt, dar man die Krone niemals abziehen und auch nicht auf die Knöpfe drucken, wenn die Uhr naß ist oder sich im Wasser befindet (wenn nicht anders angegeben).
• Uhren, die für Sportaktivitäten oder zum Tauchen geeignet sind, muß man bei. Kontakt mit Salzwasser oder viel Körperschweï nach dem Gebrauch mit Sufwasser abwaschen und anschließend vollständig abtrocken.

in Wasser
Tauchen	Tieftauchen	Dichtheit
NEIN	NEIN	Nicht wasserdicht. Vor Wasser und Feuchte schützen.
NEIN	NEIN	Normal wasserdicht. Widersteth Spritzwasser, Schweib, leichtem Regen, Waschen usw. im täglichen Gebrauch.
NEIN	NEIN	Kann zum Schwimm eingesetzt werden, zum Tauchen nicht empfehlen.
JA	NEIN	Zum Tauchen ohne Flaschen geeignet.
JA	JA	Zum Tieftauchen geeignet
* Bringen Sie die Stellkrone immer in ihre Normalstellung. * Ziehen Sie dei Schraube der Stellkrone vollständig fest.

• Wasser kann in einigen Fällen eine Qualitätsminderung der Lederbänder bewirken.
  Die inneren Bauteile der Uhr konnen Feuchtigkeit enthalten. Wenn die Außentemperatur niedriger als die Innentemperatur ist, kann das Glas über dem Ziffernblatt beschlagen.

Wennthese Erscheinung nur kurz anhalt, ist sie nicht von Bedeutung. Soltte Sie dagegen länger andauren, so sollenn Sie das Problem Ihrm Fachhändler, bei dem sie die Uhr gkauft haben, oder dem nachsten Kundendienst mitteilen.

Temperatur

Setzen Sie die Uhr nie längerer Zeit direkter Sonneneinstrahlung aus und legen Sie nicht an和其他s freißen oder kalten Orten ab.

Dies kann die Funktionseweise der Uhr beeinträchtigen und die Lebensdauer der Batterie verkurzen, was einenchneller oder langsameren Lauf der Uhr bewirkt und auch Auswirkungen auf ihre sonstige Funktionen hat.

Stoßfestigkeit

These Uhr widersteht allen Stößen und Schlägen, die bei normalem tätigchem Gebrauch oder Sportarten ohne direkten Körperkontakt.

Falls die Uhr hingegen auf den Boden fällt oder sehr schweren Stößen ausgesetzt wird, kann sie Uhschadennehmen und ihre Funktionweise beeinträchtigt werden sein.

Magnetfelder

These Uhr ist bis zu einer induktiven Feldsträke von 60 Gauss antimagnetisch und wird daher durch magnetische Felder, die von üblichen Haushaltsgeräten erzeugt werden, nicht beeinflüst. Kommte die Uhr in sehr starke magnetische Felder, so können ihre Betriefsystemen vorübergehend verändert sein.

Elektrostatice Aufladung

Die in der Uhr verwendeten integrierten Schaltkreise reagieren empfindlich auf elekrostatice Aufladung. Wir die Uhr einen starken elektrischen Feld ausgesetzt, kann die Zeitanzeige an Genauigkeit verlieren.

Chemikalien und Gase

Tragen Sie die Uhr nicht in Räumen, in denen aggressive chemische Substanzen oder Gase vorhanden sind. Kommt die Uhr mit Lösungsmitel wie Benzol oder chemischen Substanzen wie Benzin, Poliermittel, Waschflüssigkeiten oder Klebstoffen in Berührung, können ihre Componenten entfarben, sich auflösen oder zerbrechen.

Achten Siealandsdarauf,daSicChemikalienmeiden.

Gehäuse und Armband der Uhr konnen entfürben, wenn sie z. B. mit dem

Quecksilber eines zerbrochenen Thermometers in Berührung kommt.

Sauberkeit der Uhr

Reinigen Sie das Uhrglas mit einem weichen, saugfähigen Tuch von Staub und Feuchtigkeit. Wenn die Uhr mit verschmutzem Gehaseboden und Band anlagen, kann dies an den Berührungsstellen zu Hautreizungen führen.

Reinigung des Armbandes:

• Metallband: Die verschmutzen Stellen mit einer Zahnbürste und lauwarmer Seifenlauge waschen.
• Kunststoff- oder Gummiband: Mit Wasser abwaschen. Keine Lösungsmittel verwenden.
• Lederband: Die Außenseite liegt mit einem weichen und trockenen Tuch abreiben. Zur Reinigung der Innenseite ein mit Alkohol angefeuchtetes Tuch verwenden.

Regelmäßige Inspektion:

Wir raten Ihnen, die Uhr alle ein bis zwei Jahre von einen autorisierten Kundendienst überprüfen zu halten. Dies sichert eine langjährige Benutzung der Uhr, ohne daß Funktionstörungen auftenten.

Die Batterien von Kindern fernhalten

Falls eine Batterie versehentlich verschlukt wurde, unverzüglich einen Artz verständigen.

TECHNISCHE DATEN

Kaliber:

Abmessungen Ligne* mm

OS20

13-1/2

0 30,80 mm

Datum:

Höhe:

Batterie:

Batteriestandzeit:

Funktion:

0

5,10 mm

SILVER OXIDE SR927W oder gleichwertig circa 2 Jahre (bei tätigchem Betrieb des Chronographs von 60 Minuten)

Chronograph mit Abschnitten von 1/1 sec. (bis zu 59 min. 59 sec.)

• Die Spezifikationen können ohne Vorankündigung geändert werden.
