BEDIENUNGSANLEITUNG OS11 BREIL

Zur Lektüre dieser Gebrauchsanleitung sollen den Sie die nebenstehend gezeigte Übersichtsdarstellung der Uhr ausklappen und im Blick gehalten. Die in den einzelnen Abschnitten der Gebrauchsanleitung verwendeten Zeichen (A, B, usw.) entsprechen den Kennzeichnungen in dieser Übersicht.

Wir danken Ihnen für das Vertrauen, daß Sie uns mit dem Kauf einer BREIL Uhr erwiesen haben. Damit Sie ihre Uhr immer einwandfrei gebrauchen konnen, möchten wir Sie bitten, die in dieser Gebrauchsanleitung enthaltenen Anweisungen gewissenhalt zu setzen.

Beim Kauf sollenn Sie kontrollieren, ob ihren zusammen mit der Uhr auch die Garantiekarte ausgehädigt wurde, Denn diese Karte müssen Sie vorlegen, um die darin genannten Leistungen in Anspruch halten zu können.

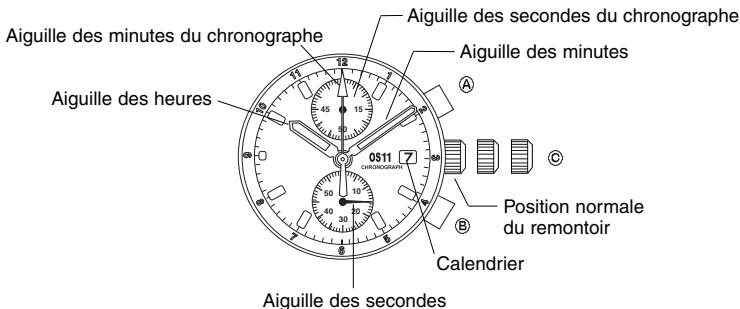

B REGLAGE DE L'HEURE

A HAUPTBESTANDTEILE 30

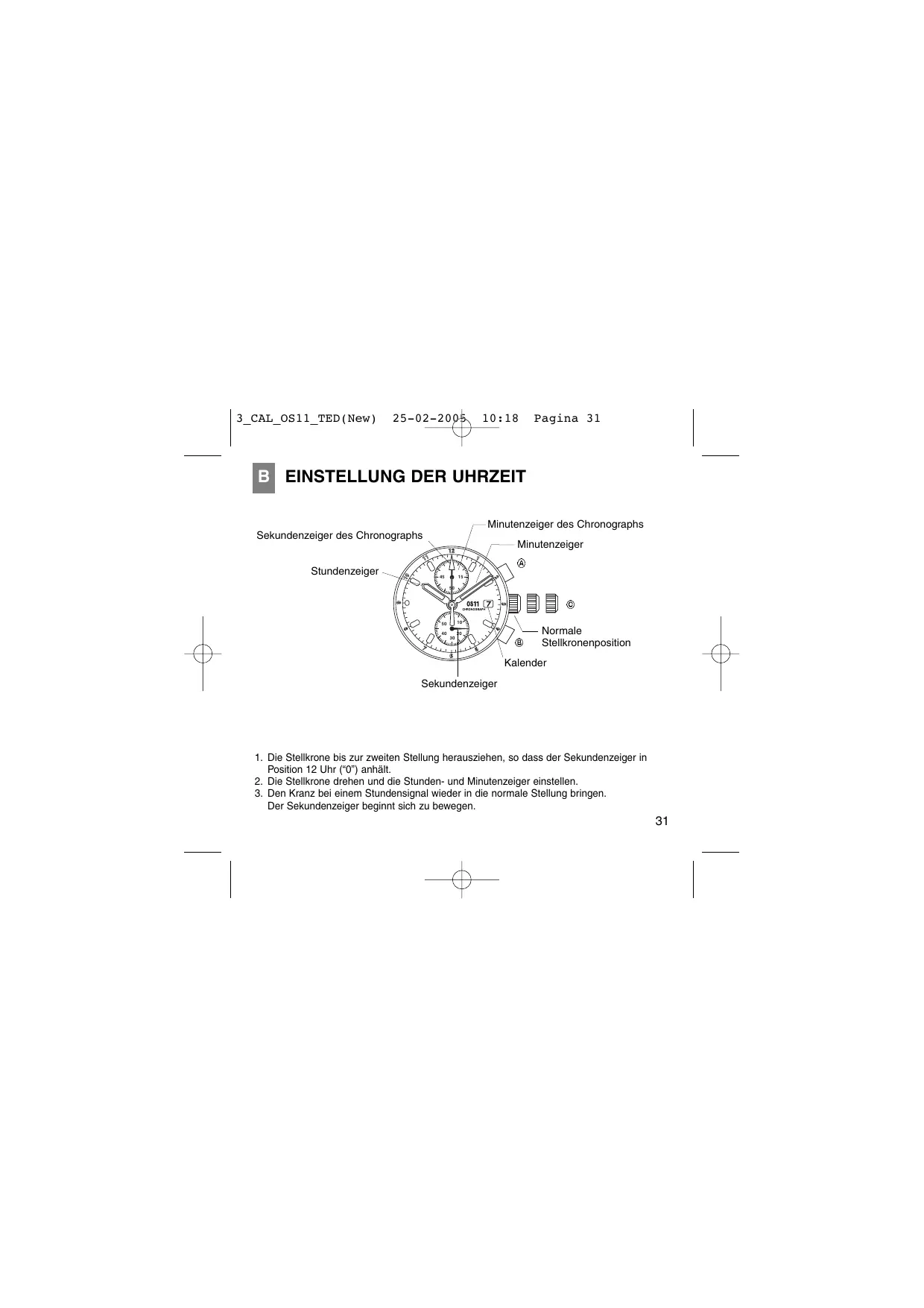

B EINSTELLUNG DER UHRZEIT 31
EINSTELLUNG DES DATUMS 32
D CHRONOGRAPH 33
EINSTELLEN DER ZEIGER 35
F TACHYMETER UND ENTFERNUNGSMESSER 37
G HINWEISE ZUM TRAGEN DER UHR 38
TECHNISCHE DATEN 42

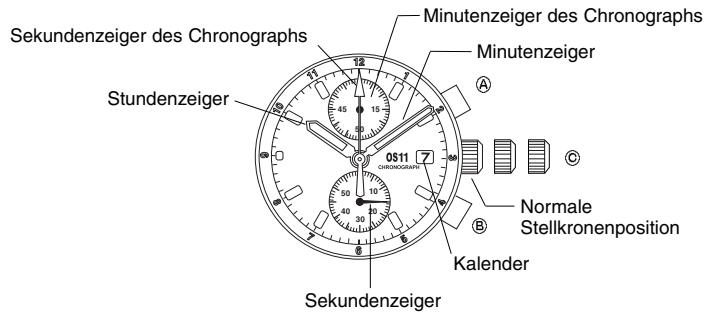

① Stundenzeiger
② Minutenzeiger
③ Sekundenzeiger des Chronographs
④ Minutenzeiger des Chronographs
⑤ Sekundenzeiger
⑥ Kalender

1. Die Stellkrone bis zur zweiten Stellung Herausziehen, so dass der Sekundenzeiger in Position 12 Uhr ("0") anhalt.
2. Die Stellkrone drehen und die Stunden- und Minutenzeiger einstehen.
3. Den Kranz bei einem Stundensignal wieder in die normale Stellung bringen. Der Sekundenzeiger beginn’t sich zu bewegen.

1. Die Stellkrone bis zur ersten Stellung Herausziehen.

2. Die Stellkrone gegen den Uhrzeigersinn drehen, um das gewünschte Datum anzuzeigen.

3. Wird das Datum zwischen 21:00 und 1:00 Uhr eingestellt, kann es vorkommen, dass das Datum sich am{nachsten Tag nicht ändert.

4. Nach der Datumseinstellung die Stellkrone wieder in die normale Stellung bringen.

Der Chronograph kann bis zu 60 Minuten in Sekunden messen und anzeigen.

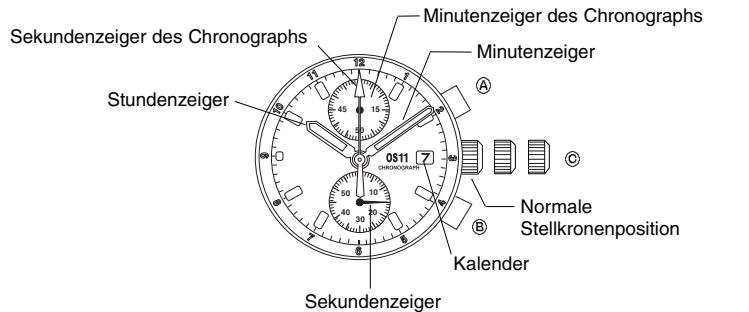

[Messung der Zeit mit dem Chronograph]

1) Knopf ⑧ drücken, um zur Betriebsart Chronograph zu schalten. Der Sekundenzeiger stoppt in der Position 0 und der Sekundenzeiger des Chronographs beginnt sich zu bewegen.
2) Um den Chronograph zu starten und zu stoppen, einfach den Knopf drucken.
3) Bei Drücken von Knopf ⑧, werden der Chronograph auf Null gesetzt und die Zeiger wieder in die Position 0 bewegt.

Chronograph nullsetzen [Auch nach dem Batteriewechsel]

These Tätigkeit ausführten, wenn der Sekundenzeiger des Chronographs nach dem Nullsetzen des Chronographs nicht in die Stellung 0 zurückkehrt oder nach dem Batteriewechsel.

1. Die Stellkrone in die zweite Stellung Herausziehen.
2. Knopf drucken, um den Sekundenzeiger des Chronographs auf die Position 0 zu setzen. Wiederholt drucken, damit sich die Zeiger des Chronographs Schneller bewegen.
3. Die Zeiger des Chronographs bewegen sich schneller, wenn weiterhin auf Knopf oder gedrückt wird.

4. Nachdem die Zeiger in der Position 0 stehen, die Uhrzeit nullsetzen und die Stellkrone wieder in die Normalstellung bringen.

5. Die Stellkrone nicht in die Normalstellung bringen, wenn die Sekundenzeiger des Chronographs auf die Position 12:00 (NULL) gehen. Die Zeiger stoppen ihre Bewegung, wenn die Stellkrone wieder in die Normalstellung gebracht wird und die Position, in der der Zeiger stoppt, wird als 12:00 (NULL) Position erkannt.

Das Modul auf der Gehäuserückseite anbringen, wie in der Abbildung zu sehen und den Referenzzeiger positionieren. Dann die Zeiger folgendermaßen einstellen.

1. Die Stellkrone vollkommen herausziehen.
2. Die Stellkrone gegen den Uhrzeitigersinn drehen und anhalten, bevor sich das Datum ändert. Wenn sich das Datum ändert, die Stellkrone langsam drehen.
3. Die Stellkrone ohne sie zu drehen in die ersten Stellung bringen.
4. Den Referenzeiger, den Stundenzeiger und den Minutenzeiger auf die Position 12:00 stellen. Während der Einstellung der Zeiger die Gehäuserückseite entfern und das Uhrwerk auf der Werbkank positieren.

Der Tachometer ist eine Funktion zur Messung der Geschwindigkeit eines Kraftfahrzeugs. Durch die Messung der Anzahl von Sekunden, die das Fahrzeug braucht, um eine Strecke von 1 km zusückzulegen, kann die Tachometerskala纳税人weise die mittlere Geschwindigkeit pro Stunde während einer Reise angeben (wenn diese Strecke von 1 km innerhalb maximal 60 Sekunden zusückgelegt wird). Wenn das Chronometer beginn den Streckenmessung gestartet und nach 1 km gestopt wird, kann die mittlere Geschwindigkeit pro Stunde mittels der Position des Sekundenzeigers des Chronometers bestimmt werden. Wird 1 km in 45 Sekunden zusückgelegt, beträgt die mittlere Geschwindigkeit ca. 80 km/h.

ENTFERNUNGSMESSER*

Der Enternungsmesser ermöglicht die Berechnung von Entfernungen mittels der Ausbreitungsgeschwindigkeit des Schalls. Diese Messung wird in der Luft- und Seefahrtsowies beim Militär eingesetzt. Es ist damit auch möglich, die Entfernung eines Gewitters festzustellen. Wenn man den Zeiger in dem Moment loslaufen laßt, in dem man eine Flamme, Rauch, oder das Aufleuchten eines Blitzes sieht, und hijn wieder stoppt, wenn man den Donner hört, so kann man die Entfernung zwischen dem Ort der Explosion oder des Blitzeinschlags und dem eigenen Standort ablesen. Die Ablesung erfolgt auf einer speziellen Enttermungsmößskala mit einer Unterleitung von 1 bis 20 km.

• These Funktion ist nur auf einigen Modellen verfügbar.

Angabe			Gebrauch
Wasser-dachheit	Ziffernblatt	Gehäuse	Spritzwasser, Schweifl, leichter regen, Waschen, usw.	Schwimmensw.
A	-	-	NEIN	NEIN
B	WATER RESISTANT 30M (3ATM)	WATER RESISTANT	JA	NEIN
C	WATER RESISTANT 50M (5ATM)	WATER RESISTANT	JA	JA
D	WATER RESISTANT 100M (10ATM)	WATER RESISTANT	JA	JA
E	WATER RESISTANT 200M (20ATM) oder mehr	WATER RESISTANT	JA	JA
Die Angabe "WATER RESISTANT" (wasserdicht) wird gelegentlich als "WATER RESIST" abgekürzt.

• Damit kein Wasser in die inneren Uhrmechanismen gelangt, darf man die Krone niemals abziehen und auch nicht auf die Knöpfe drücken, wenn die Uhr naß ist oder sich im Wasser befindet (wenn nicht anders angegeben).
• Uhren, die für Sportaktivitäten oder zum Tauchen geeignet sind, muß man bei Kontakt mit Salzwasser oder viel Körperschweß nach dem Gebrauch mit Süßwasser abwaschen und anschließlich vollständig abtrocknen.

in Wasser
Tauchen	Tieftauchen	Dichtheit
NEIN	NEIN	Nicht wasserdicht. Vor Wasser und Feuchigkeit schützen.
NEIN	NEIN	Normal wasserdicht. Widersteth Spritzwasser, Schweiß, leichtem Regen, Waschen usw. im täglichen Gebrauch.
NEIN	NEIN	Kann zum Schwinnen eingesetzt werden, zum Tauchen nicht emplohlen.
JA	NEIN	Zum Tauchen ohne Flaschen geeignet.
JA	JA	Zum Tieftauchen geeignet.
* Bringen Sie die Stellkrone immer in ihre Normalstellung. * Ziehen Sie die Schraube der Stellkrone vollständig fest.

• Wasser kann in einigen Fällen eine Qualitätsminderung der Lederbänder bewirken.
  Die inneren Bauteile der Uhr konnen Feuchtigkeit enthalten. Wenn die Außentemperatur niedriger als die Innentemperatur ist, kann das Glas über dem Ziffernblatt beschlagen. Wenn diese Erschnung nur kurz anhalt, ist sie nicht von Bedeutung. Solte sie dagegen länger andauren, so sollent Sie das Problem Ihrem Fachhändler, bei dem Sie die Uhr gekauft haben, oder dem{nachsten Kundendienst mitteilen.

Temperatur

Setzen Sie die Uhr nne längerer Zeit direkter Sonneneinstrahlung aus und legen Sie nicht an和其他s heeden oder kalten Orten ab.

Dies kann die Funktionswise der Uhr beeinträchtigen und die Lebensdauer der Batterie verkurzen, was einenchnellen oder langsameren Lauf der Uhr bewirkt und auch Auswirkungen auf ihre sonstige Funktionen hat.

Stoßfestigkeit

These Uhr widerstehen allen Stößen und Schlägen bei normalem tätigchem Gebrauch oder bei manchen Sportarten ohne direkten Körperkontakt entstehen können.

Falls die Uhr hingegen auf den Boden fällt oder sehr schweren Stößen ausgesetzt wird, kann sie Schadennehmen und ihre Funktionweise beeinträchtigt werden sein.

Magnetfelder

These Uhr ist bis zu einer induktiven Feldstärke von 60 Gauss antimagnetisch und wird daher durch magnetische Felder, die von üblichen Haushaltsgeräten erzeugt werden, nicht beeinflübt. Komm die Uhr in sehr starke magnetische Felder, so können ihre Betriesfunktionen vorübergehend verändert sein.

Elektrostatice Aufladung

Die in der Uhr verwendeten integrierten Schaltkreise reagieren emphinflich auf elektrostatice Aufladung. Wir die Uhr einen starken elektrischen Feld ausgesetzt, kann die Zeitanzeige an Genauigkeit verlieren.

Chemikalien und Gase

Tragen Sie die Uhr nicht in Räumen, in denen aggressive chemische Substanzen oder Gase vorhanden sind. Kommmt die Uhr mit Lösungsmitteln wie Benzol oder chemischen Substanzen wie Benzin, Poliermittel, Waschflüssigkeiten oder Klebstoffen in Berührung, können ihre Componenten entfärben, sich auflösener oder zerbrechen.

Achten Siealandsdarauf,daßSieChemikalienmeiden.

Gehäuse und Armband der Uhr können entfärben, wenn sie z. B. mit dem Quecksilber eines zerbrochenen Thermometers in Berührung kommt.

Sauberkeit der Uhr

Reinigen Sie das Uhrglas mit einem weichen, saugfähigen Tuch von Staub und Feuchtigkeit. Wenn die Uhr mit verschmutzem Gehäuseboden und Band anlagen, kann dies an den Berührungsstellen zu Hautreizungen führen. Reinigung des Armbandes:

• Metallband: Die verschmutzen Stellen mit einer Zahnbürste und lauwärmer Seifenlauge waschen.
• Kunststoff- oder Gummiband: Mit Wasser abwaschen. Keine Lösungsmittel verwenden.
• Lederband: Die Außenende leicht mit einem weichen und trockenen Tuch abreiben. Zur Reinigung der Innendenite ein mit Alkohol angefeuchtetes Tuch verwenden.

Regelmäßige Inspektion

Wir raten Ihnen, die Uhr alle ein bis zwei Jahre von einen autorisierten Kundendienst überprüften zu halten. Dies sichert eine langjährige Benutzung der Uhr, ohne daß Funktionstörungen außtreten.

Die Batterien von Kindern fern halten

Falls eine Batterie versehentlich verschlucht wurde, unverzüglich einen Arzt verständigen.

TECHNISCHE DATEN

Kaliber:

Abmessungen Ligne* mm

OS11

13-1/2

030,80mm

Datum:

Höhe:

Batterie:

Batteriestandzeit:

Funktion:

0

4.13 mm

SILVER OXIDE SR927W oder gleichwertig

circa 2 Jahre (bei tätigchem Betrieb des Chronographs von 60 Minuten)

Chronograph mit Abschnitten von 1/1 sec.

(bis zu 59 min. 59 sec.)

• Die Spezifikationen können ohne Vorankündigung geändert werden.
