BEDIENUNGSANLEITUNG SOUNDWARE XS 5.1 BOSTON ACOUSTICS

5.1-Surround-Lautsprechersystem Bedienungsanleitung / Sicherheitshinweise / Konformitätserklarung

WICHTIG SICHERHEITSANWEISUNGEN

Dieses am Gerät angebrachte Symbol weist auf die Gefahren durch Stromspannung hin.

Dieses am Gerät angebrachte Symbol weist den Benutzer darauf auf hin, alle Sicherheitsanweisungen in thisem Handbuch möglich durchzulesen.

Dieses am Gerät angebrachte Symbol weist auf Doppelisolierung hin.

Hausmull entsorgt werden darf.

1. Lesen Sie these Anweisungen durch.
2. Bewahren Sie diese Anweisungen auf.
3. Beachen Sie alle Warnungen.
4. Folgen Sie allen Anweisungen.
5. Verwenden Sie these Gerät nicht in der Nähe von Wasser.
6. Reinigen Sie es nur mit einem trockenen Tuch.
7. Blockieren Sie keine Ventilationsöffnungen. Nehmen Sie die Installation gemäß der Herstelleranweisungen vor.
8. Stellen Sie das Gerät nicht in die Nähe von Wärmequellen wie Heizkorper, Abluftgitter, Öfen oder anderen Apparaten (auch Verständern), die Hitzeprodukieren.
9. Beachten Sie die Sicherheitsrelevanz des Schukosteckers oder des gapolten Steckers. Ein gapolter Stecker verfügbar über zwei flache Kontakte, einer breiter als der andere. Ein Schukostecker hat zwei flache Kontakte und einen dritten Kontaktstift. Der breitere Kontakt oder der dritte Kontaktstift dienen ihrer Sicherheit. Wenn der mitgelieferte Stecker nicht in ihre Steckdose passst, kontaktieren Sie einen Elektriker, um die veraltete Steckdose auszutauschen.
10. Achten Sie darauf, dass niemand auf das Netzkabel tritt und dass es nicht abgeklemmt wird. Besonderss zu beachtende Stellen sind hierbei jene am Stecker, an Steckerleisten und am Anschluss zum Gerät.
11. Verwenden Sie nur vom Hersteller spezifizierte Ersatzteile und Zubehör.
12. Sie sollenen bei Gewittern oder während längerer Zeiträume, in denen das Gerät unbenutzt bleibt, den Netzstecker Herausziehen.

WARNING! Um die Gefahr von Brand oder elektrischem Schock zu reduzieren, halten Sie diese Gerät von Regen und Feuchtigkeit fern.

Dieses am Gerät angebrachte Symbol weist daraufhin, dass das Gerät bei einer Sammelstelle fürElektronikschrott abgegeben muss und nicht mit dem

1. Lassen Sie alle Reparatur- oder Wartungsarbeiten von qualifiziertem Servicepersonal durchführten. Wartungsarbeiten sind notig, wenn das Gerät in einer der folgenden Weisen beschädigt wurde: Beschädigung des Netzkabels oder Netzsteckers, Flüssigkeit oder ein Fremdkörper ist in das Geräteinnere eingedrungen, das Gerät war Regen oder Nasse ausgesetzt, das Gerät arbeitetriotz Einhaltung der Bedienungsanweisung nicht ordnungsgemäß oder das Gerät ist heruntergefallen.
2. Halten Sie einen Mindestabstand von 50 mm (2") um die Vorder-, Rück- und Seiteinteile des Geräts herum frei, um eine ausreichende Belüfung zu gewährleisten. Die Belüfung darf nicht durch ein Abdecken der Belüftungsöffnungen oder ein Platzierten von Zeitungen, Tischtüchern, Vorhängen usw. auf oder um das Gerät herum befindert werden.
3. Es sollenne keine offenen Lichtquellen wie brennende Kerzen auf dem Gerät abgestellt werden.
4. Das Gerät sollte vor herabfallenden Tropfen oder Spritzern geschützt werden. Es sollen den keine mit Flüssigkeit gefüllte Objekte wie z.B. Vasen auf dem Gerät abgestellt werden.
5. Es muss entweder die Stromversorgung an der Rückseite des Gerätes oder der Netzstecker zugänglich sein, damit das Gerät jederzeit von der Stromversorgung genommen werden kann.
6. Um diesen Gerät vollständig vom Netzstrom zu trennen,ziehen Sie den Netzstecker aus der Steckdose.
7. Der Netzstecker des Netzanschlusskabels muss leicht betriebsbereit bleiben.

Spezifikationen	Satellite	Subwoofer
Frequenzantwort:	150Hz – 20kHz	40 - 150Hz
Empfohlener Leistungsbereich des Verständerkers:	10 – 100 Watt	—
Empfindlichkeit:	85dB [SPL/2.8v bei 1m]	—
Nominalimpedanz:	8 Ohm	—
Crossover-Frequency:	5kHz	60Hz - 180Hz 24dB/Oktave
Tiefpass
Verständerkerausgang:	—	100 Watt RMS; (250 wattspitzen); BassTrac®-Schaltung beseitigt Verzerrungen
Wooder:	2¹/²" (64mm)	8" (203mm)
Tweeter:	1/2" (13mm)	—
Abmessungen: (H x B x T)	4⁵/₁₆ x 4¹/₂ x 3³/⁴"	12¹/₄ x 11³/₁₆ x 15⁹/¹⁶"
	(108 x 113 x 94mm)	(310 x 284 x 395mm)
Gewicht:	1 lb (.45kg)	20 lbs (9kg)

Einführung

Vielen Dank, dass Sie sich für ein Laufsprechersystem von Boston Acoustics entschieden haben Diese Laufsprecher bestehen aus qualitativ hochwertigen Komponenten, die den berühmten Boston-Sound erzeugen. Das SoundWare XS 5.1-System eignet sich hervorragend für den Einsatz als 5.1-Kanal-Lösung in einem Qualitäts-Heimkino oder -Musiksystem.

Das SoundWare XS 5.1-Lautsprechersystem bietet außergewöhnlich gut verständliche Bildschirmanweisungen sowie Musik, Effekte und raumfällenden Bass in einem formschönen, kleinen Gesamtpaket. Eine kompakte Treiberplatzierung und -qualität sowie systemspezifisches Crossover garantieren eine weiträumige, gleichförme Glangverteilung und somit die komplette Abdeckung eines Hörraumes. Alle Lautsprecher verfügen darüberhinaus über MagnaGuard®-Magnetabschirmungen, die sicherstellen, dass die Magnetfelder der Lautsprecher keine Störungen im TV-Bild hervorrufen.

Ausb packen des Systems

Packen Sie das System vorsichtig aus. Sollten Sie Anzeichen eines Transportschadens feststellen, wenden Sie sich unverzüglich an den Handler und/oder Liefererservice. Bewahren Sie den Frachtkarton und das Verpackungsmaterial zur späteren Wiederverwendung auf.

Platzierungsoptionen

Der SoundWare Lautsprecher kann mit der mitgelieferten Halterung an der Wand montiert oder einfach in ein Regal gestellt werden. Bei Regalaufstellung bringen Sie einfach die selbstklebenden Gummifüsse an und schlieben die Lautsprecherkabel an.

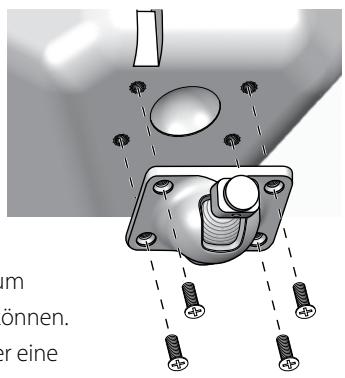

Montage der drehbaren Kugelhalterung

Wenn Sie die drehbare Kugelhalterung verwenden wollen, bringen Sie diese am Lautsprecher an. Verwenden Sie die mitgelieferten Flachkopfschrauben, wie es in der Abbildung zu sehen ist.

Anbringen der Wandhalterung

Die Halterungen für die Wandbefestigung der Laufsprecher werden mitgeliefert. Nicht mitgeliefert werden Schrauben bzw. Dübel, um die Halterung an der Wand zu befestigen. Warum nicht? Es gibt einfach zu viele Oberflächenarten, an denen die Laufsprecher befestigt werden konnen. Es kann eine Rigipsplatte mit oder ohne Hohlraum dahinter sein. Es kann eine Holzpaneele oder eine Betonwand sein. Es gibt keine Universalbefestigung, die allen möglichn Situationen gerecht wurde.

Besorgen Sie sich alsoitte die fur ihren Fall erforderlichen Befestigungen. Sie benotigen vier Stück fur jedem Lautsprecher. Falls Sie nicht sichere, welche Art Befestigung Sie verwenden sollenen, beschreiben Sie dem Verkafer die Wand, an der die Lautsprecher befestigt werden sollen und bitten Sie him um eine Empfehlung. Berücksichtigten Sie das Gewicht der Lautsprecher.

Lautsprecherkabel

Für kurze Kabellängen unter 20 Fuß können Sie 18-Gauge-Kabel benutzen. Für Längen über 50 Fuß sollte 16-Gauge-Kabel zum Einsatz kommt.

Lautsprecherpolarität

Alle Lautsprecher eines Systems müssen mit derselben Polarität angeschlossen werden, in Phase". Die Anschlüsse der SoundWare Lautsprecher sind Farblich codiert, um den Pluspol (+ = rot) und den Minuspol (- = schwarz) identifizieren zu konnen. Auch die Kabel sind auf die eine oder andere Art markiert, so dass Sie plus und minus untersenden konnen. Die Markierung kann in einer Asymmetrie einer der Leitungsisolationen bestehen oder es kann sich ein Streifen auf der Isolation befinden, auch Farbcodierungen werden verwendet. Stellen Sie anhand der Markierung sicher, dass der Plus-Ausgang des Verständerkers mit dem Plus-Anschluss des Lautsprechers verbunden wird und der entsprechende Minus-Ausgang mit dem Minus-Anschluss.

Laatsprecheranschluss

Trenne Sie die beiden Leitungen des Kabels ein Stückweit auf. Entfernen Sie ca 3/8'' der Isolierung bisher Kabelenden. Drücken Sie den Kopf des Laufsprecheranschlusses nachinnen, um das Kabelloch zu öffnen. Führten Sie das Kabel ein und halten Sie den Kopf wieder los. Das Kabel ist nun geschichert. Achten Sie daraufuf, dass keine losen Drähte des Kabelsvorhanden sind. Hinweis. Es gibt einen Kabelkanal an der Rückseite des Laufsprechers, um das Kabel exakt zu führen und zu verbergen. Für Leitungen bis zu 18 gauge.

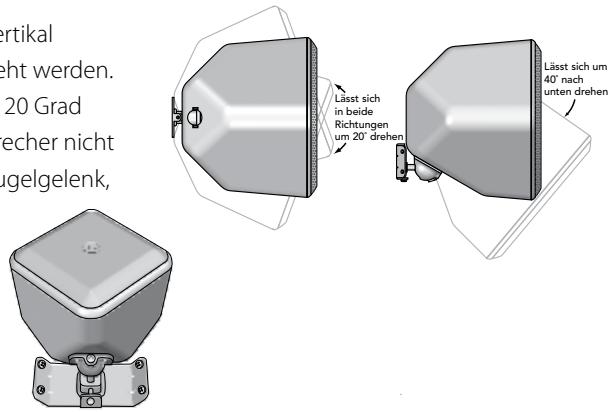

Anbringen der Laufsprecher

Wenn die Halterung an der Wand befestigt und der Lautsprecher angeschlossen ist, ist der Rest ganz einfach.

1 Stecken Sie das runde Ende der Lautspricherbefestigung in die Halterung und schiben Sie es nach unten, bis es einrastet.
2 Optional - Drehen Sie die Schraube ein undziehen Sie sie fest, um das Ganze zu sichern.

Die SoundWare Lautsprecher drehen sich in ihren Halterungen. Vertical können sie von parallel zur Wand bis zu 40 Grad nach unter gedreht werden. Wenn die Wandhalterung verwendet wird, können sie seitlich um 20 Grad gedreht werden. (Hinweis: Bei Eckbefestigung können die Lautsprecher nicht seitlich gedreht werden.) Lösen Sie die Sicherungsschraube am Kugelgelenk, positionieren Sie den Lautsprecher undziehen Sie die Schraube wieder fest.

Die Lautsprecher können auch SoundWare montiert werden mit der mitgelieferten Halterung Ecke.

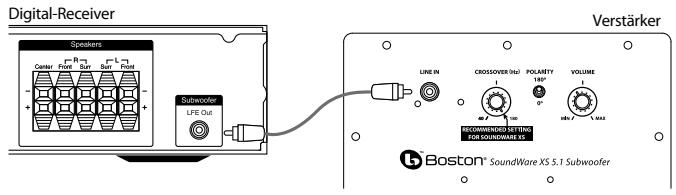

Subwoofer-Verkabelung

HINWEIS: Die Elektronik des Subwoofoers wird immer mit Strom versorgt, wenn er nicht ausgesteckt ist oder der Netzschalter an der Rückseite auf off gestellt ist. Die auto/ein-Schaltung aktiviert und deaktiviert lediglich den Leistungsverträger. Stellen Sie sichere, dass die Stecker Ihres Subwoofoers und Receivers gezogen sind, wenn Sie die Anschlasse verbinden.

Strom: Sie sollen den Subwoofer immer in eine Wandsteckdose oder eine dedizierte Steckdose einstecken. Einige Receiver verfügen über eine Schaltersteckdose. Diese sollen Sie nicht verwenden. Diese geräteigenen Steckdosenieten nicht genügend Spannung oder ordentliche Isolierung für Endstufe, wie sie in ihrem Veränder vorhanden ist.

Wahlen Sie im Setup-Menu Ihres Receivers die Einstellung "subwoofer-yes" aus. Wenn der Empfänger eine Wahl der Crossover-Filter der Nutzung der Freqenzen 150Hz oder 120Hz. Auf diese Weise angeschlossen muss der Veränder des Receivers die schwierigen tiefen Bassignale nicht mehr wiedergeben, die zu hörbaren Verzerrungen führen können. In einigen Fällen kann dies auch von verschiedenen anderen Einstellungen eines Receivers abhängen. Wir empfehlen Ohnen für weitere Informationen und Hilfeststellungen das Handbuch Ihres Receivers zu Rate zuziehen.

Verwenden Sie das Subwoofer-Kabel wie abgebildet, um den LFE-Subwoofer-Ausgang Ihres Digitalreceivers an den Subwoofer anzuschreiben. Schlieben Sie das andere Ende an den Line In-Eingang an.

Instellung des Crossover-Reglers

Als Ausgangspunkt, den Crossover-Kontrolle über die Subwoofer auf 180Hz. Nehmen Sie die Feineinstellung des Crossovers nach Gehör vor, um eine optimale Mischung mit ihren Hauptlautsprechem zu erzielen. Die Beste Einstellung des Crossover-Reglers hangt von der Platzierung der Lautsprecher und ihren persönlichen Vorliebe ab.

Betrieb

Power On/Off

Steen Sie das Netzkabel Ihres Subwoofoers in eine Wandsteckdose. Verwenden Sie nicht die Steckdosen auf der Rückseite des Receivers. Stellen Sie den Netzschalter auf die gewünschte Einstellung.

OFF - Der Subwoofer ist ausgeschaltet und erzeugt keinen Ton. Wenn Sie den Subwoofer einzelige Zeit nicht verwenden oder Strom spare möchten, können Sieihn ausschalten.

ON - Der Subwoofer ist immer eingeschaltet.

MUTE - Der Subwoofer schaltet sich von selbst ein, sobald ein Signal empfangen wird.

Eine LED-Leuche zwischen dem Power-Schalter und dem Polarity-Schalter zeigt den Modus des Subwoofoers an.

OFF - Der Subwoofer ist ausgeschaltet

ROT - MUTE (Kein Signal wird empfangen, Amp AUS)

GRUN - ON (Signal wird empfangen, Amp EIN)

Der Subwoofer schaltet automatische in den Mute-Modus, wenn er mehrere Minuten lang kein Signal vom System erhalten hat. Der Subwoofer schaltet sich dann�始 EIN, wenn ein Signal empfangen wird.

Crossover-Regler

Regelt die Frequenz des Tieffasses für den Subwoofer.

Lautstärkeregler

Stellen Sie den Volume-Schalter des Subwoofer auf die 11-Uhr-Position ein. Wenn Sie nichts vom Subwoofer horen, überprüfen Sie das Netzkabel, den Power-Schalter und die Eingangskabel. (Haben die Verbindungen an den Kabeln ordentlichen Kontakt? Ist das Netzkabel mit einer Funktionierenden Steckdose verbunden und ist der Subwoofer auf die AUTO- oder ON-Position eingestellt?)

Drehen Sie am Volume-Regler des Subwoofoers, bis Sie eine Übereinstimmung zwischen dem Hauptlautsprecher und dem Subwoofer horen. Die Bass-Response sollte den Raum nicht übertonen, sondern erher so eingestellt sein, dass eine natürliche Vermischung quer durch die gesamte musikalische Bandbreite besteht.

Polaritätsregler

(0^ oder 180^) : Wählt die reguläre (0^) oder invertierte (180^) Phase für den Subwoofer aus. Stellen Sie diesen Schalter so ein, dass der vollste, dynamischste Bass ertont. Der Effekt dieser Phase ist bei Percussion-Instrumenten mit niedriger Frequenz oder Musik mit einer sich ständig wiederholenden Bassline am deutlichsten zu horen.

Wartung und Kundendienst

Alle Kabelverbindungen sollenen wichtests einmal im Jahr inspi Ziert und gereinigt oder erneuert werden.

Falls ein Problem auftritt, überprüften Sie, ob alle Kabel angeschlossen sind. Falls ein Problem mit einem Lautsprecher auftritt, verkabeln Sieihn an einem anderen Standort innerhalb des Systems. Soltte das Problem fortbestehen, liegt es am Lautsprecher. Funktioniert der Lautsprecher am neuen Standort einwandfrei, so ist dies ein Anzeichen fur ein tieferes Problem mit der Elektronik des Systems. Für den Fall, dass Ihr SoundWare XS 5.1 eine Wartung benötigen, wenden Sie sich an ihren örtlichen Boston Acoustics Handler oder besuchen Sie bostonacoustics.com, wo sie eine List von Handlern in Ihr Höhe finden.

Wenn Ihr Subwoofer gar nicht Funktioniert, stellen Sie sie safer, dass alle Verbindungen der Kabel ordnungsgemäßen Kontakt haben und dass das Netzkabel in eine Funktionierende Steckdose eingesteckt ist.

Eingeschränkte Garantie

Boston Acoustics garantiert dem Erstkäufer unseres SoundWare XS 5.1-Systems für einen Zeitraum von 5 Jahren ab Kaufdatum, dass dessen Mechanische Teile frei sind von Materialfehlern und Verarbeitungsmängeln. Die Garantiedauer für die elektrischen Komponenten des SoundWare XS 5.1 beträgt 1 Jahr.

Ohr Verantwortung besteht darin, sie entsprechend der beigeufigsten Anleitung zu installmenten und zu betreiben, sie sichere bei einer autorisierten Boston Acoustics Service-Vertriebung anzuliefern und den Kauf durch Vorlage des Verkaufsbelegs nachzuweisen, falls Garantieleistungen in Anspruch genommen werden.

Von dieser Garantie ausgeschlossen sind Schäden, die auf Missbrauch, unsachgemäß Installation, Unfall, Fracht oder Reparaturen/Modifikationen zurückzuführen sind, die von jeder andere als einer autorisierten Boston Acoustics Service-Vertriebung durchgeführt wurden.

These Garantie ist auf das Boston Acoustics Produkt beschränkt und erstreckt sich nicht auf etwaige damit verbundene Anlagen. These Garantie erstreckt sich nicht auf die Kosten für Entfernung oder Neuinstallation. These Garantie ist verwirkt, falls die Seriennummer entfern oder unleserlich ist. These Garantie räumt Ohnen besondere Rechte ein und Sie haben unter Umständen weitere Rechte, die von Staat zu Staat variieren.

Falls ein Kundendienst notwendig erscheint:

Nehmen Sie zunachst Kontakt mit dem Handler auf, bei dem Sie das Produkt gekauft haben. Falls das nicht möglich ist, schreiben Sie an:

Oder kontaktieren Sie uns per E-Mail unter:

USA: [e-mail]

Pazifisches Asien: [e-mail]

Wir werden Ohnen umgehend mitteilen, wie Sie weiter vorgehen sollenn. Falls es notwendig sein sollte, Ihr SoundWare XS 5.1-System an den Hersteller zurückzusenden, so versenden Sie esitte frei. Nach der Reparatur werden wir in den USA und in Kanada bereits frei an Sie zurücksenden.

Boston Acoustics ist ständig bestrebt, seine Produkte zuactualisieren und zu verbessern. Spezifikationen und Konstruktionsdetails können ohne vorherige Ankündigung geändert werden.
