BRUKSANVISNING SOUNDWARE XS 5.1 BOSTON ACOUSTICS

Denna symbol på utrustningen visar att anecdaren bör lasa alla sakerhetsmeddelanden i anecdarhandboken.

Denna symbol pa utrustingen visar dubbelisolering.

WARNING! For att minska risken for brand eller elektriska stotar bør utrustningen inte utsattas for regn eller fakt.

Denna symbol på utrustingen visar att utrustingen maste lämnas till en separat uppsamlingsanläggning for elavfall och inte slängas med hushållsavfallet.

1. Läsigenom anvisiningarna.
2. Förvara anvisiningarna på söker plats.
3. Var uppmärksam på alla varningsmeddelanden.
4. Folj alla anvisiningar.
5. Använd inte utrustningen i narheten av vatten.
6. Rengör endast med hjälp av en torr trasa.
7. Blockera inte eventuella ventilationsöppningar. Montera enheten i enlightemet tilverkarens anvisningar.
8. Montera inte encheten nara värmekällor som element, spisar ell er annan värmealstrande utrustning (inklusive forstärkare).
9. Använd sakerhetskontakten Kontakten har två platta stift. En jordad kontakt har två stift och en tredje jordande pinne. Det breda stiftet eller den tredje pinnen Förhindrar elektriska stötar. Kontakta en elektriker om kontakten inte passar i vagguttaget.
10. Se till att nätkabeln inte är i vägen ellerkommen i kläm, i synnerhet vid kontaktändar, skarvdon och utgangar frän utrustningen.
11. Använd endast tillbehör som rekommenderas av tillverkaren.

12. Koppla ur utrustingen vid askvader erer om den inte ar tänkt att anvandas under en langre tid.

13. Überlät all service och reparation till kvalificerade servicetekniker. Service kan vara nödvändig om ustrustningen har skadats, t.ex. om sladden eller kontakten ar trasig; om vätska har spillts ut over erller foremål har fallit ned i ustrustningen; om ustrustningen har utsatts for regn, fukt, slag aller stötar eller inte fungerar normalt.

14. Ha minst 50 mm luft runt främre och bakre delen och sidorna av utrustingen sä att det ventileras ordentligt. Ventilationen sk inte blockeras genom att täcka over ventilationsöppningarna eller lögga foremål som tidningar, dukar, gardiner osv på eller runt utrustingen.
15. Placera inte levande ljus eller andra foremal med oppen Iaga pa utrustningen.
16. Utrustningen få inte utsattas for dropp erller stänk. Inga foremal fyllda med vatska, t.ex. vaser, fär stallas pa utrustningen.
17. Strömmingången på baksidan av utrustningen eller kontakten i vöggen måste vara Åtkomliga for att strömmen ska kunna stängas av.
18. För att helt koppla bort utrustningen från nätströmmen, dra ur stromkabeln frän nätkontakten.
19. Strömkabelns nätkontakt skara varlätt att komma Åt.

Specifikationer	Satellite	Subwoofer
Frekvensåtergivning:	150Hz - 20kHz	40 - 150Hz
Rekommenderad ström für Förstärkaren:	10 - 100 watts	—
Känslighat:	85dB [SPL/2,8v vid 1m]	—
Nominell impedans:	8 ohm	—
Övergangsfrekvens:	5kHz	60Hz - 180Hz 24dB/oktav lågpass
Förstärkarens uteffekt:	—	100 watt RMS; (250 watt tops); BassTrac®-krets eliminerar distorsion
Bashögtalare:	21/2" (64mm)	8" (203mm)
Diskanthögtalare:	1/2" (13mm)	—
Mätt: (H x B x D)	45/16 x 41/2 x 33/4" (108 x 113 x 94mm)	121/4 x 113/16 x 159/16" (310 x 284 x 395mm)
Vikt:	1 lb (.45kg)	20 lbs (9kg)

Introduction

Tack for att du köper ett högtalarsystem med flera kanaler是从 Boston Acoustics. Dessa högtalare harkomponenter av hög kvalitet som ger det berömda Bostonljudet. SoundWare XS 5.1 passar utmärkt att använda som en 5.1-kanallösning i hemmabio- eller musiksystem av hög kvalitet.

SoundWare XS 5.1-högtalarsystemet ger enastäende klart ljud i dialog, musik och effekter, och bas som fyller hela rummet frän att litet, smidigt paket. Kompakt drivplacering och kvalitet, och systemspecifik övergang garantar er bred,,enheltig spridning som tacker rummet helt. Alla Högtalare har också MagnaGuard® magnetskydd som garantar er att Högtalarens magnetfält inte stör tv-bilden.

Packa upp systemet

Packa forsiktigt upp systemet. Vid tecken på transportskada, kontakta genast din Återförsäljare och/eller fraktföretaget. Spara transportkartong och forpackningsmaterial für fremtida bruk.

Placeringsalternativ

SoundWare-högtalaren kan monteras på vöggen genom att anecd de medfoljande metallvarorna aller genom att helt enkelt placera den på en hylla. Om den placeras på en hylla, kan du helt enkelt fasta gummifötterna som ar självhäftande på baksidan och ansluta högtalarkablarna.

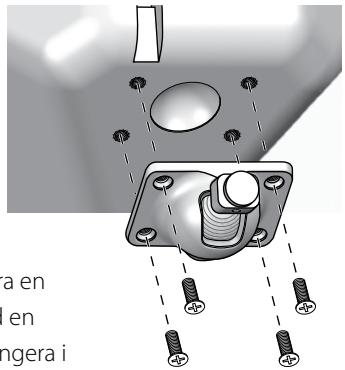

Att satta fast snurrhjulets montering

Om du planerar att anvanda monteringsbyglarna, sca du fasta pivotkulan vid högtalaren. Använd de fyra medfoljande skruvara med platt huvud sāsom visas i illustrationen.

Att montera vaggbygeln

Byglar for att montera höggtalarna på en platt väg eller i ett horn medfoljer. En sak som inte medfoljer ar metallvaror for att fästa bygeln vid väggen. Orsaken till detta ar att det

finns sä manga oika typer av ytor som högtalarna kan monteras på. Det kan till exempl vara en vanlig torr vög som kanske har att stift bakom sig. Det kan vara en träpanel eller till och med en cementvagg. Det finns ingen typ av fästanordning vi kan tillhandahålla som skulle kunna fungera i

alla möjiga situationer. Därfor sku du själv skaffa dig lamplig typ av fastanordning enligt den yta som

högtalaren ska monteras på. Du behöver fyra für varje Högtalare. Om du inte ár saker på vilken typ av fastsättningsanordning du ská använda, ta med monteringsbygeln till din järnvaruaffär, beskriv vöggen som du ská montera Högtalaren på och be dem rekommendera en lámplig fastsättningsanordning. Kom ihåg att ta hänsyn till Högtalarnas vikt.

Högtalarsladdar

För minde sträckor under 6 meter kan du använda en kabel med kaliber 18. För sträckor über 50 meter, sku du använda en kabel med värdet 16.

Högtalaransluttingens polaritet

Alla högtalare i ett system måste anslutas med SAMMA polaritet erler vara "i fas". Terminalerna på högtalarna SoundWare ar fãrgkodade for att identiera anslutningarna "+" (röd) och "-" (svart). Alla kablar ar markerade på nagot satt sö att du kan skilja ledningarna frän varandra. Märkningen kan vara en upphöjd kant i isoleringen på en ledning eller det kan vara en rand på isoleringen eller en fãrgkodning. Använd markeringen på högtalarkablarna for att vara saker på att förstärkarterminalen "+" ansluts till högtalrens terminal "+" och att "-" alltid ansluts till "-" vid varje anslutting.

Att ansluta högtalarna

Separera de två ledningarna i kabeln. Avlågsna cirka tre millimeter av isoleringen frän kabeländen. Tryck ned terminalen upptill for att öppna hålet for kabeln. Sätt i kabeln och frigör terminalen for att fästa den. Se till att det inte hanger löså ledningar ut frän kabeln. Obs: det finns en kanal på högtalarens baksida für att kabeln skla löpa osynligt och städat bakom den. För kablar upp till 18 gauge.

Pivotinställningsskruv

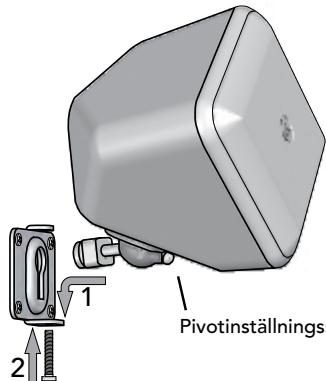

Att montera högtalarna

After att ha installerat bygeln och anslutit högtalaren ar resten mycket latt att utföra.

1 Ställ högtalrens avrundade ände i bygeln och lät den glida tills den blockeras.
2 Alternativt - Satt i och dra at skruven for att fsta anordningen.

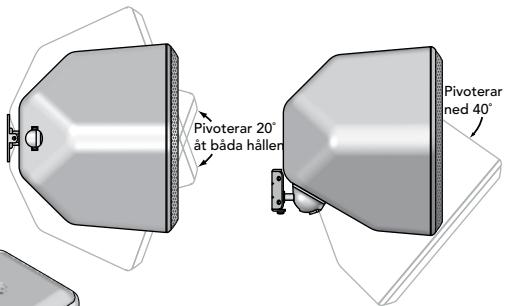

SoundWare-högtalarna pivoter. De kan lutas nedåt vertikalt 40 grader från ursprungslåget. När du använder den platta vaggmonteringingsbygeln, kan de pivotera 20 grader från sida till sida. (Obs: vid en hörnst installation, går det inte att pivotera Högtalaren från sida till sida.) Lossa på pivotinställningsskruven framfor pivotkulan, pivotera Högtalaren i rätt läge och dra Åt skruven.

Den SoundWare talare kan även monteras med hjälp av den medfoljande hörnet fäste.

Ansluta subwoofer

OBS: Strömmen gär alltid till subwoofern sāvida den inte är fränkopplad eller ändras till lageoff med strömbrytaren som finns på den bakre panelen. Auto-on-kretsen aktiverar eller inaktivar endast ström Förstärkaren. Se till att subwoofern och receivevern är fränkopplade;narr du gör anslutningen.

Strömförsörjning: Använd ett vagguttag eller särskilt eluttag när du kopplar in subwoofern. En del receivers har ett uttag. Använd inte det. Dessa eluttag har inte den ström aller rätt isolering som kravs av en ström Förstärkare, som den på din Förstärkare.

Valj "subwoofer-yes" i receivevrs inställningsmeny. Om mottagaren ger att val av crossover filter frekvensanvändningen 150Hz erer 120Hz .När forstarkaren ar ansluten pä det här sattet behöver den inte Återskapa de svåra laga bassignalerna som kan gora sa att receivevern fär hörbar distorsion. I vissa fall kan det också bero pa flera andra receiveininställningar. Vi rekommenderar att du tittar i receivevrs handbok for att fä mer hjälp med detta.

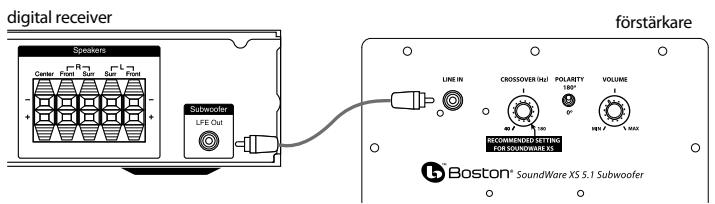

Använd subwooferkabeln, som på bilden, für att ansluta den digitala receivevners LFE-subwooferutgäng till subwoofern. Anslut den andraänden till Line In-ingången.

Justera overgangskontrollen

Som utgangspunkt ställa in crossover kontroll på subwoofern till 180Hz. Finjustera övergangsinställningen För att på den mjukaste blandningen med huvudhögitalarna. Den bösta inställningen av övergangskontrollen beror på högtalarens placering och vad du själv foredrar.

Drift

Ström på/on/mute

Anslut subwooferns naktabel till vagguttaget. Anvand inte uttagen pa baksidan av receiveern. Stall in strombrytaren pa onskad installing.

OFF - Subwoofern ar av och ger inget ljud. Du kanske vill stanga av subwoofern om du inte anvander den pa ett tag ell er om du vill spara ström.

MUTE - Subwoofern slas pa när den upptäcker en signal. Om ingen signal upptäcks pa nagra minuter gär den automatiskt in i muttläge.

ON - Subwoofern ar alltid pa.

En LED-lampa mellan Power-brytaren och Polarity-brytaren visar vilket lage subwoofern ar i.

OFF-Subwoofern ar av

RÖD - MUTE (ingen signal upptäckt, forstärkare av)

GRÖN - PÅ (Signal upptäckt, Förstärkare pÅ)

Subwoofern gár automatiskt in i muteläge after nagra minuter nar ingen signal upptäcks frán systemet. Subwoofern slas sedan PÁ sá fort en signal upptäcks.

Övergangskontroll

Jesterar frekvensen på subwooferns laggassfilter.

Volymknappar

Vrid subwooferns Volume-kontroll till klockan 11-position. Om det intekommen nagot ljud fran subwoofern,kontrollera natakontaken, ström-brytaren och ingångskablarna. (Får kabelanslutarna ordentlig kontakt? År natakontaken ansluten till en "live"mottagare, ar subwoofern antingen i Lage Auto erler På?)

Justera subwooferns Volym-kontroll tills du hör en matching mellan huvudhögtalaren och subwoofern. Basresponden bör inte överta rummet,utan justeras sa att den blandas naturligt i hela musikomfånget.

Polaritetskontroll

(0° eller 180°): Väljer vanlig (0°) eller inverterad (180°) fas für subwoofern. Ställ in den har brytaren für att ge full, dynamisk bas. Fasens effekt blir mest hörbar med lögfrekventa truminstrument erler musik med en kontinuerlig basgang.

Underhäll och service

Alla ledningsansluttingar ske synas och rengoras ellr fornyas minst en gang om aret.

Om ett problem inträffar, kontrollera att alla anslutninger ar rätt utförda, sakra och rena. Om ett problem inträffar i en högtalare, dra omenna högtalare till en annan plats i systemet. Om problem kvarstår, ligger felet hos högtalaren. Om högtalaren läter bra på den nya platsen, är detta en stark indikation på ett mer djupgående fel med elektroniken i systemet.

Om din hógtalare skulle behöva service, kontakta din lokala Boston Acoustics-áterförsäljare eller gå till bostona.com För en lista über áterförsäljare i ditt område.

Om subwoofern inte spelar upp, kontrollera att alla anslutare på kablarna fár ordentlig kontakt och att nätkontakten ar ansluten till en "live"-mottagare.

Begränsad garanti

Boston Acoustics guaranterar originalköparen av vårt SoundWare XS 5.1-system att de ar fria frän detekter vad beträffar material och utforande under en period av 5 År frän inköpsdatumet. Garantiperioden for de elektriska componenterna i SoundWare XS 5.1 År 1 År.

Ditt ansvar ar att installerera och anvanda dem enligt den medfoljande brauksanvisningen, att ombesorja en saker och varlig transport till en auktoriserad Boston Acoustics-servicerepresentant, och att framlagga bevis på inköpet i form av ditt inköpskvitto nr du begär service.

Undantag frän denna garanti ár skada som uppstätt till följd av våld, felaktig användning, felaktig installation, olyckor, frakt erlreparationer/modiferingar som utförts av nàgon annan än en auktoriserad Boston Acoustics-servicerepresentant.

Denna garanti ar begränsad till Boston Acoustics-produkten och omfattar ingen associerad utrustning. Denna garanti omfattar inte kostnader for avlågsnande eller ominiinstallation. Garantin upphävs om serienumret har utplånts eller förvanskats. Denna garanti ger dig specifika legala rättigheter, men du kan även ha andra rättigheter som varierar från delstat till delstat.

Om service tycks vara nödvändig

Kontakta Först den Återförsäljare som du kõpteprodukten av. Om detta inte går, skriv till:

Asien och Stillahavsområdet: [e-mail]

Vi hör snarast av oss med råd om lämplig Åtgård. Om du skulle behöva returnera en SoundWare XS 5.1-högtalare till fabriken, v.g. skicka den med förskottsbetald frakt. Efter reparationen skickar vi tillbaka den med förskottsbetald frakt inom USA och Kanada.

Boston Acoustics strävar konstant after att uppdatera och forbättra sinaprodukter. Specifikationerna och tillverkningsdetaljerna kan andrasutan foregående meddelande.

Den har symbolen på Produkten upplyser om attprodukten inte fær kasseras tillsammans med hushållsavfall. Istället fær den placeras iett separat kär l for elektroniskt avfall er returneras till Återförsäljaren i samband med inköp av en likadan produkt. Fabrikanten har betalat for atervinning avenna produit. Detta bidrar till ateranvändning och atervinning, minskar allvarlig inverkan på miljön och manniskors hällsa, smt forhindrar boter for felaktig avfallschantering.
