MANUALE UTENTE SOUNDWARE XS 5.1 BOSTON ACOUSTICS

5.1 Sistema di altoparlanti surround
Manuale dell'utente/ Istruzioni di sicurezza/ Informazioni sulla conformità

Svenska

5.1 Surroundhögtalarsystem Bruksanvising/sakerhetsanvisiningar/informationom overensstammelse

Deutsch

Questo symbolo riportato sull'apparecchio indica pericoli derivanti da voltaggi pericolosi.

Questo symbolo riportato sull'apparecchio indica l'obbligo da parte dell'utente di leggere tutte le istruzioni di sicurezza illustrate nel manuale per l'uso.

Questo symbolo riportato sull'apparecchio indica la presenza di un doppio isolamento.

1. Leggere le presenti istruzioni.
2. Conservare le presentiistruzioni.
3. Rispettare tutte le avventenze.
4. Seguire tutte leistruzioni.
5. Nonutilizzare l'apparecchio vicino all'acqua.
6. Pulire unicamente con un panno asciutto.
7. Non ostruire le aperture di ventilazione. Installare il prodotto nel rispetto delle istruzioni del produttore.
8. Non installare il prodotto nei pressi di sorgenti di calore quali radiatori, caloriferi, stufe o altri dispositivi (inclusi gli amplificatori) che generano calore.
9. Non aggirare la sicurezza offerta alla spina polarizzata o con messa a terra. Una spina polarizzata presente due lame, di cui una è più larga dell'altra. Una spina con messa a terra presente due lame ed un terzo polo deputato alla messa a terra. La lama ampia o il terzo polo sono forniti per la sicurezza dell'utilizzatore. Se la spina in dotazione non è adatta alla propria presa, rivolgersi ad un elettricista per richiedere la sostituzione della presa obsoleta.
10. Evitare che il cavo di alimentazione venga calpestato o compresso, in particolare in corrispondenza delle spine, dei connettori femmina e dei punti in cui escono dall'apparecchio. Serviri unicamente di accessori specificati dal produttore.
11. Scollegare l'apparecchio durante i temporali o quando non viene utilizzato per lunghi periodi di tempo.

AVVERTENZA! Per ridurre il rischio di incendio o di scossa elettrica, non esporre l'apparecchio alla pioggia o all'umidità.

Questo symbolo riportato sull'apparecchio indica che l'apparecchio va smaltito in apposti punti di raccolta per rifui elettronici e non vagettato con i rifiuti domestici.

1. Per qualsiasi lavoro di manutenzione, rivolgersi a personale di assistenza qualificato. L'assistenza tecnica è necessaria nel caso in cui l'apparecchio sa danneggiato, ad esempio per problemi a livello del cavo di alimentazione o della spina, in caso di rovesciamento di liquidi o di caduta di oggetti nell'apparecchio, o qualora questo si stato esposto alla pioggia o all'umidità, presenti anomalie di funzionamento o sua caduto.
2. Rispettare una distanza minima di 50 mm dalle parti anteriore, posteriori e laterali dell'apparecchio per garantire una ventilazione sufficiente. La ventilazione non deve essere ostruita coprendero le apposite aperture oppure collocando sull'apparecchio o attorno adesso giornali, tovaglie, tende, ecc.
3. Non collocare sull'apparecchio sorgenti a fiamma libera quali candele accese.
4. L'apparecchio non deve essere esposto a gocce o spruzzi. Non collocare sull'apparecchio oggetti, ad esempio vasi, riempiti con liquidi.
5. Garantire l'accesso al connettore di ingressoippo sul retro dell'apparecchio o alla presa a parete, in modo da consentire lo scollegamento dell'alimentazione dall'apparecchio stesso.
6. Per scollegare completeness, staccare la cavo di alimentazione dal connettore femmina CA.
7. La spina di rete del cavo di alimentazione deve essere sempre fácilmente accessibile.

Specifiche	Satellite	Subwoofer
Risposta di frequenza:	150Hz - 20kHz	40 - 150Hz
Gamma di alimentazione raccomandata per l'amplificatore:	10 - 100 watt	—
Sensibilità:	85dB [SPL/2,8v a 1m]	—
Impedenza nominale:	8 ohm	—
Frequenza di crossover:	5kHz	60Hz - 180Hz 24dB/ottava passabasso
Uscita amplificatore:	—	100 watt RMS; (250 watt di picco); la circuiteria BassTrac® elimina la distorsione
Woofer:	2½" (64mm)	8" (203mm)
Tweeter:	½" (13mm)	—
Dimensioni: (H x L x P)	4½x 4½x 3¾" (108 x 113 x 94mm)	12½x 11¾x 16x 15¾" (310 x 284 x 395mm)
Peso:	1 lb (.45kg)	20 lbs (9kg)

Introduzione

Grazie per aver acquistato unsystema di altoparlanti multicanale di Boston Acoustics. Questi altoparlanti incorporano componenti di alta qualità che producono il famoso suono Boston. Il SoundWare XS 5.1 è l'ideale come soluzione canale 5.1 in un impianto home theater o musica di alta qualità.

L'impiano di altoparlanti SoundWare XS 5.1 offe un dialogo su schermoccezzionalmente articolato, musica, effetti e bassi che riempione la sala in un pacchetto piccolo e snello. L'ubicazione compatta del driver e crossover di qualita e specifici per l'impiano garantiscono una dispersione ampia e uniforme che consente la copertura completa della sala nella quale avviene l'ascolto. Tutti gli altoparlanti sono inoltre dotati della schermatura magnetica MagnaGuard®, che garantisce che il campo magnetico dell'altoparlante non interferisce con l'imagine tevisiva.

Disimballaggio del sistema

Effettuare con cautela il disimballaggio del sistema. Nel caso in cui si rilevino eventuali segni di danneggiamento durante il trasporto, contattare immediamente il proprio rivenditore e/o servizio di consegna. Conservare il pacchetto di spedizione e i materiali di imballaggio per impieghi futuri.

Opzioni di posizionamento

L'impianto SoundWare può essere montato alla parete utilizzando i componenti in dotazione oppure posizionato su una mensola. Se posizionato su una mensola, è sufficiente attaccare i piedini di gomma adesivi e collegare i cavi degli altoparlanti.

Attaccare la placca girevole a sfera

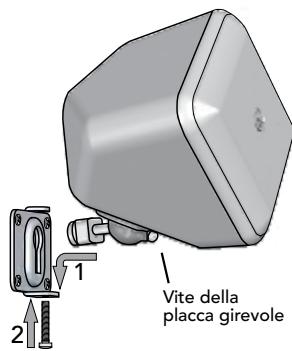

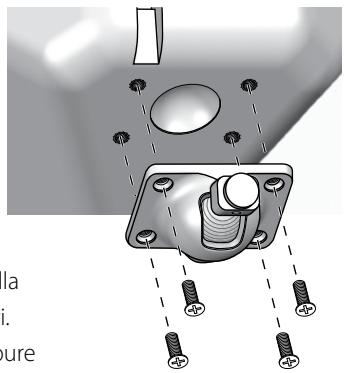

Se avete intentione di utilizzato le staffe di montaggio, dovrete prima attaccare la placca girevole a sfera all'altoparlante. Utilizzate le quattro viti piatte in dotazione, come molto in figura.

Montaggio della staffa a muro

Vengono fornite in dotazione delle staffe per il montaggio degli altoparlanti su una paret piatta o in un angolo. Non viene, tuttavia, fornito l'hardware necessario per collegare la staffa alla parete. Questo perché esistono troppi tipi di superfici su cui è possibile montare gli altoparlanti. Potrebbe trattarsi di un semplice muro a secco con o senza montante di legno posteriori. Oppure potrebbe essere un compensato di legno o il muro portante di una casa. Non esiste un solo tipo

di staffa che può essere usata in qualsi situazione. Quindi, prendendo in considerazione la superficie su cui viene montato l'altoparlante, acquistate il tipo di staffa più appropriato. Ne avrete bisogno di quattro per ciascun altoparlante. Se non siete sicuri di quale tipo di staffa acquistare, portate il supporto nel vostro negozio di fiducia, spiegate loro il tipo di parete su cui monterete l'altoparlante e fatevi consigliare le staffe più adatte. Tenete presenteanche il peso dell'altoparlante.

Cavi degli altoparlanti

Per una distanza inferiore a 6 m, è possibile utilizzare un cavo da 18. Per distanze superiori, utilizzate un cavo da 16.

Polarità della connessione degli altoparlanti

Tutti gli altoparlanti nell'impianto devono essere collegati con la stessa polarità, o "in fase". I terminali sugli altoparlanti SoundWare sono codificati tramite colore per identificare i poli "+" (rosso) e "-" (nero). Tutti i cavi sono contrassegnati in un modo o nell'altro, in modo da poterli distinguere. L'indicazione può essere un rilievo nell'isolamento di un conduitore, oppure una riga sull'isolamento, oppure ancora un colore. Utilizzate l'indicazione sui cavi per essere certi che il terminale "+" dell'amplificatore sia connesso al terminale "+" dell'altoparlante e che "-" sua collagenato a "-" in tutte le connessioni.

Collegare gli altoparlanti

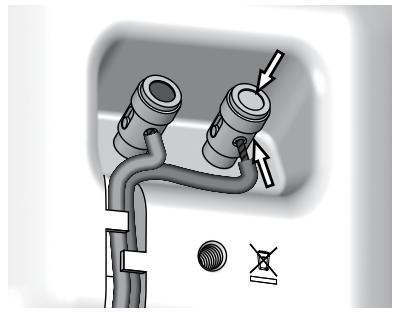

Separate i due conduttori sul cavo. Rimuovete circa 1 cm dell'isolamento dall'estremità del cavo. Spingete sulla parte superiore del terminale per aprire un foro per il cavo. Inserite il cavo e rilasciate il terminale per fissarlo. Accertatevi che non ci siano fili laschi. Nota: è presente un canale nella parte posteriore dell'altoparlante per accomodare e nascondere il cavo per fili fino a 18 indicatori di livello.

Montare gli altoparlanti

Una volta montata la staffa e collegato gli altoparlanti, il resto è facile.

1 Inflate l'estremità arrotondata del supporto dell'altoparlante nella staffa e fate scorrere fino a fissare in posizione.
2 Opzionale – Inserite e stringete la vite per fissare il tutto.

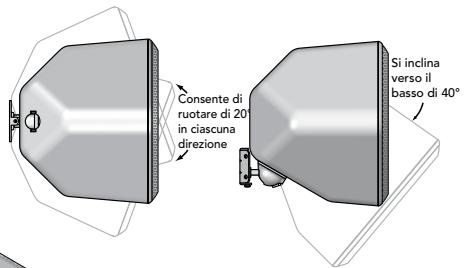

Gli altoparlanti SoundWare si inclinano sulle staffe. In verticale sono passare alla posizione dritta a un'inclinazione di 40^ . Quando si utilizza la staffa per parete piatta, possono inclinarsi da un lato all'alto di 20^ (nota: le staffe ad angolo non consentono di ruotare l'altoparlante da un lato all'alto). Allentate la vite sulla parte frontale della placca girevole a sfera, ruotate l'altoparlante in posizione e riavvitate la vite.

Il SoundWare altoparlanti possonoanche essere montato utilizzando il supporto fornito angolo.

Collegamento del subwoofer

NOTA BENE: i dispositivi elettronici del subwoofer sono sempre alimentati, a meno che questo non sia scollegato alla presa di rete o impostato su offtramite l'interrottore di alimentazione situato a livello del pannello posteriore. La circuiteria di attivazione automatica attiva o disattiva unicamente l'amplificatore di alimentazione. Al momento di effettuare le connessioni, assicurarsi che il subwoofer e il ricevitore siano scollegati.

Alimentazione: Al momento di collegare il subwoofer, assicurarsi di serviri di una presa elettrica a parete o una presa elettrica specifica. Alcuni ricevitori fornisco una presa con interrottore. Evitarne l'uso. Questi tipi di presa elettrica non offrono la quantità di corrente o l'isolamento adatto richiesto da un amplificatore di corrente quale quello presente nel loro amplificatore.

Selezionare "subwoofer-yes" dal menu di configurazione del ricevitore. Se il ricevitore dare una scelta di utilizzazione delle frequenze di crossover filtering 150Hz or 120Hz . Collegato in questa maniera, l'amplificatore del ricevitore è sollevato dal compito di riproduire i difficulti segnali bassi che potrebbero provocare una distorsione udibile a livello del ricevitore stesso. In taluni casi, ciò piùanche dipendere da numerouse altre configurazioni a livello del ricevitore. Per maggiori informazioni in merito, si raccomanda di consulfare il manuale del ricevitore.

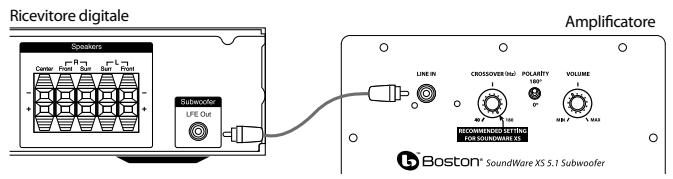

Servirsi del cavo del subwoofer come illustrato per collegare l'uscita LFE subwoofer del ricevitore digitale al subwoofer. Collegare l'alto capo all'ingresso LINE IN.

Regolazione del commando Crossover

Come punto di partenza, impostare il controllo di crossover del subwoofer a 180Hz. Affinare la regolazione del crossover a orecchio per ottenere la migliorie miscela con gli altoparlanti principali. La migliorie configurazione del lavoro crossover dipende alla collocazione degli altoparlanti e dal gusto personale.

Funzionamento

Accensione/Auto

Collegare il cavo CA del subwoofer in una presa a muro. Non servisi delle uscite sul retro del ricevitore. Impostare l'interruttore di alimentazione come desiderato.

OFF - Il subwoofer è spento e non produrà alcun suono. Specnere il subwoofer se non si intende utilizzato per un certo tempo o se si desidera risparmiare elettricità.

ON - Il subwoofer è sempre acceso.

MUTE - Se non vengono individui segnali, dopo alcuni minuti passera automaticamente in modalità Mute.

Un indicatoré LED tra l'interruttore Power e l'interruttore Polarity indica in quale modalità si trovà il subwoofer.

OFF - Il subwoofer è spento

ROSSO - MUTE (Nessun segnale individuato, Amp Off)

VERDE - ON (Segnale individuato, Amp On)

Il subwoofer entrera automaticamente in modalità Mute y se dopo diversi minuti non vengono individui segnali dal sistema. Il subwoofer quindi si accenderà istantaneamente non appena individua un segnale.

Comando crossover

Regola la Frequenza del filtro passa basso del subwoofer.

Comando volume

Girare il dato Volume del subwoofer sulle ore 11. Qualora non provenissero suoni dal subwoofer, verificare il cavo di rete CA, l'interrottore di alimentazione Power e i cavi di ingressro. (I connettori a livello dei cavi fanno contatto bene? Il cavo CA di linea è collegato ad una presa sotto tensione? Il subwoofer è in posizione Auto o On?)

Regolare il dato Volume del subwoofer sono a quando l'altoparlante principale e il subwoofer non corrispondono. La risposta dei bassi non deve essere sovr alimentata, bensi regolata in modo che ci sia una miscela naturale lungo l'intera gamma musicale.

Comando delle polarità

(0^ 180^) : Seleziona la fase regolare (0^) o inversa (180^) per il subwoofer. Configurare questo interrupttre in modo da fornire i bassi più pieni e dinamici. L'effetto di fase sare soprattutto udibile a livello di strumenti a percussione a bassa frequenza o in caso di musica con una linea di basso che si ripete continuamente.

Manutenzione e servizi

Controllare, pulire o ridefinire tutte le connessioni cablate almeno una volta l'anno.

Nel caso di problemi, assicurarsi che tutte le connessioni siano effettuate in modo corretto, sicuro e pulito. Nel caso di problemi rilevati in uno degli altoparlanti, ricollegare tale altoparlante in una posizione diversa all'interno delsystema. Nel caso in cui il problema persista, quello indicherà che il problema risiede nell'altoparlante stesso. Se l'altoparlante non presenta alcun difetto nella nuova posizione, quello indica che il problema risiede probabilitmente nell'elettronica del systema. Nel caso in cui il SoundWare XS 5.1 necessiti di manutenzione, contattare il proprio rivenditore locale Boston Acoustics o visitare la pagina bostona.com per un elenco dei rivenditori nella propria zona.

Se il subwoofer non funzione, verificare che tutti i connettori a livello dei cavi facciano contatto e che la spina CA sua collegata ad una presa sotto tensione.

Garanzia limitata

Boston Acoustics garantisce all'acquirente originale del systema SoundWare XS 5.1 che questo non presenta alcun difetto nei materiali e nella fattura per un periodo di 5 anni alla data dell'acquisto. Il periodo di garanzia per i componenti elettrici del SoundWare XS 5.1 è di 1 anno.

In fase di richiesta di assistenza, è di responsabilità dell'acquirente l'installazione e l'impiego del disposativo in conformità con le istruzioni fornite, al fine di fornire un trasporto sicuro e protetto presso un rappresentante di assistenza autorizzato Boston Acoustics, nonché di presentare eventuali prove d'acquisto quello forma di documento di vendita.

La presente garanzia non include danni derivanti da abuso, cattivo uso,Installatione non corretta, incidenti, spedizione o riparazioni/modifiche effettuate da personale non autorizzato da Boston Acoustics.

Questa garanzia è limitata al prodotto Boston Acoustics e non copre i danni di alcun dispositivo associato. Questa garanzia non copre iosti di rimozione o reinstallazione. Questa garanzia non è valida in mancanza del numero di seri del dispositivo. Questa garanzia fornisce all'utente diritti legali specifici e gli consente di fruire di altri diritti che variano da uno stato all'alto.

In caso di necessità di assistenza

Contattare innanzitutto il rivenditore presso il quale è stato acquisato il prodotto. Qualora ciò non fosse possibile, scrivere a:

Oppure contattateci tramite e-mail all'indirizzo:

USA: [e-mail]

Giappone: [e-mail]

Vi informeremo immediatamente su come procedere. Se è necessario restituire un altoparlante série SoundWare XS 5.1 alla fabbrica, effettuare una spedizione prepagata. In seguito alla riparazione, ve lo restituiremo riparato e franco spedizione negli Stati Uniti e Canada.

Boston Acoustics si impegna costamente per aggiornare e migliorare i propri prodotti. Le specifiche e i dettagli di costruzione sono soggetti a variazioni alla preavviso.
