BEDIENUNGSANLEITUNG HPS 10SE BOSTON ACOUSTICS

Boston Horizon
Basslautsprecher
Bedienungsanleitung / Sicherheitshinweise / Konformitätserklärung

Endast für kunder i EU

WICHTIG SICHERHEITSHINWEISE

Dieses Symbol auf dem Gerät weist auf gefährliche Stromspannungen hin

Dieses Symbol auf dem Gerät weist darauf hin, dass der Anwender alle Sicherheitshinweise dieser Anleitung lesen sollen.

Dieses Symbol auf dem Gerät weist auf doppelte Isolierung hin.

WARNING! Zur Vermeidung von Bränden oder elektrischer Stromschläge setzen Sie das Gerät keinem Regen oder Feuchtigkeit aus.

Dieses Symbol weist daraufhin, dass das Gerät nicht mit dem Hausmüll entsorgt werden darf, sondern einer Sammelstelle für Elektronikschrott zugeführten werden muss.

1. Lesen Sie diese Anleitung
2. Verwahren Sie diese Anleitung
3. Beachen Sie alle Warnungen
4. Folgen Sie allen Anweisungen
5. Verwenden Sie these Gerät nicht in der Nähe von Wasser
6. Reinigen Sie es nur mit einem trockenen Tuch
7. Blockieren Sie keine Belüftungsöffnungen. Installieren Sie es nach den Anweisungen des Herstellers.
8. Installieren Sie es nicht in der Nähe von Wärmequellen wie Heizkörpern, Herdplatten oder anderen Geräten (einschließlich Verständern), die Wärme abgeben.
9. Missachten Sie nicht den Sicherheitszweck codierter oder erdbarer Stecker. Ein codierter Stecker hat zwei verschiedene breite Pole. Ein erdbarer Stecker hat zwei Pole und einen dritten Stift, der zur Erdung dient. Dieser dient ihrer Sicherheit. Falls der gelieferte Stecker nicht in ihre Steckdose passst,{lassen Sie die Steckdose durch einen Elektriker auswechseln.
10. Treten Sie nicht auf das Netzkabel und knicken Sie es nicht, insbesondere nicht in der Nähe des Steckers, von Mehrfachsteckdosen und am Gehäuseaustritt.
11. Verwenden Sie nur vom Hersteller empfohlene Verlägerungen und andere Zubehor.
12. Trennen Sie das Gerät vom Stromnetz bei Gewitter oder längerer Nichtbenutzung.
13. Wartungsarbeiten sollenn nur von qualifiziertem Personal durchgeführt werden. Eine Wertung ist erforderlich, wenn das Gerät in irgendeiner Weise beschädigt wurde, falls beispissewein Netzkabel oder Stecker beschädigt wurde, Flüssigkeit in das Gerät eingedrungen ist oder Objekte in das Gerät gefallen sind, das Gerät Regen oder Feuchtigkeit ausgesetzt war, nicht normal Funktioniert oder zu Boden gefallen ist.
14. Achten Sie auf einen minimalen Abstand des Gerätes zu anderen Gegenständen und Wänden von 5 Zentimetern, um eine ausreichende Belüfung zu gewährleisten. Die Belüfung darf nicht durch Abdeckung der Belüfungsoffnungen durch Gegenstände wie Zeitungen, Tuchern Vorhängen etc beeinträchtigt werden.

15. Es sollen den keine offenen Feuerquellen wie angezündete Kerzen auf das Gerät gestellt werden.

16. Das Gerät sollte keinem Spritzwasser ausgesetzt werden.
    Keine mit Flüssigkeit gefüllten Objekte wie Vasen sollenen auf das Gerät gestellt werden.

17. Die Stromeingangsbuches oder die Wandsteckdose des Gerätes sollenn zugänglich bleiben, damit das Gerät vom Stromnetz getrennt werden kann.
18. Um das Gerät vollständig vom Stromnetz zu trennen, ziehen Sie den Netzstecker des Netzteils aus der Steckdose.
    19 Der Stecker der Hauptleitung des Netzteils bleibt betriebsfähig.

Anwender in den USA:

Hinweis: Diese Geräte sind geprüft und entsprechen den Beschänkungen für digitale Geräte der Klasse B gemäß Teil 15 des FCC Regelwerks. Diese Beschänkungen sind so ausgelegt, dass sie einen vernünftigen Schutz gegen schädliche Interferenzen bei der Installation in einer Wohnumgebung sicherstellen. Diese Geräte erzeugen, verwenden und senden energiereiche Funkfrequenzen, und falls sie nicht der Anleitung entsprechend installiert und benutzt werden, konnen störende Interferenzen beim Betrieb von Funkanlagen auftreten. Es gibt jedoch keinerlei Garantie, dass bei einer spezifischen Installation keine Interferenzen auftreten. Falls diese Geräte den Radio- oder Fernsehemempfang stären, was durch Ein- und Ausschalten der Geräte festgestellt werden kann, wird empfohlen, eine oder mehrere der folgenden Maßnahmen durchzuführen, um die Interferenzen zu beseitigen:

Richten Sie die Empfangsantenne neu aus oder verändern Sie deren Standort.
- Vergroßern Sie den Abstand zwischen den Geräten und dem betroffenen Empfänger.
Schlieben Sie die Geräte an einen anderen Stromkreis an, der von dem, an den der Empfänger angeschlossen ist, getrennt ist.
- Ziehen Sie ihren Handler oder einen erfahrenen Radio/Fernsehtechniker zu Rate.

Anwender in Kanada

Dieses digitale Gerät der Klasse B digital erfüllt die kanadischen ICES-003 Normen.

Vielen Dank für die Wahl von Boston Acoustics. Die Horizon Basslautsprecher enthalten hochwertige Komponenten, die den berühmten Boston Sound erzeugen. Die Basslautsprecher sind ideal als 5.1 Kanal Lösung in einem qualitativ hochwertigen Home Theater oder Stereo-Musiksystem. Sie erzeugen eindrucksvolle Basse aus erstaunlich kompakten Gehäussen. Dazu kommt BassTrac®, eine Eigentwicklung von Boston Acoustics, die das Eingangssignal des Basslautsprechers misst und dessen Veränderk deron abhalt, Verzerrungen zu produzieren. Der Vorteil: Die Basse klingen sauber und stark bei jeder Lautstärke.

Horizon Basslautsprecher klingen genauso gut wie sie aussiehen. Mit ihrem eleganten, schlanken Profil und der weich gerundeten Gehäuserückseite ergänzen die Horizon Basslautsprecher das Ambiente{jedes Raums und bieten bzw kompromisslose Audioqualität.

Ausstattung

10 und 12" Basslautsprecher
150 bis 300 Watt
Hohe Leistung durch speziell ausgelegtes Design
- Deep Channel® Design (DCD) Basslautsprecher für intensiveren Bass aus weniger Veränderleistung
- BassTrac Schaltkreis für soliden, verzerrungsfreien Bass bei jeder Lautstärke
Einstellbare Polarität und Gain Kontrolle
- Verstellbare Fuße
- Ultrastabile, verstärkte Gehäuse
- Soft-Touch Finish mit farblich angepasster Kunststoffdekoration

Ausb packen des Systems

Carefully Packen Sie die Basslautsprecher vorsichtig aus. Sollen Sie Anzeichen eines Transportschadens feststellen, wenden Sie sich unverzüglich an den Handler und/oder Liefererservice. Bewahren Sie den Frachtkarton und das Verpackungsmaterial zur späteren Wiederverwendung auf. Verwahren Sie ihren Kaufbeleg an einem sicheren Ort, er wird eventuell für die Abwicklung von Garantieleistungen besteht.

HPS 10HO, HPS 10SE und HPS 12HO mit abnehmbaren Fußen

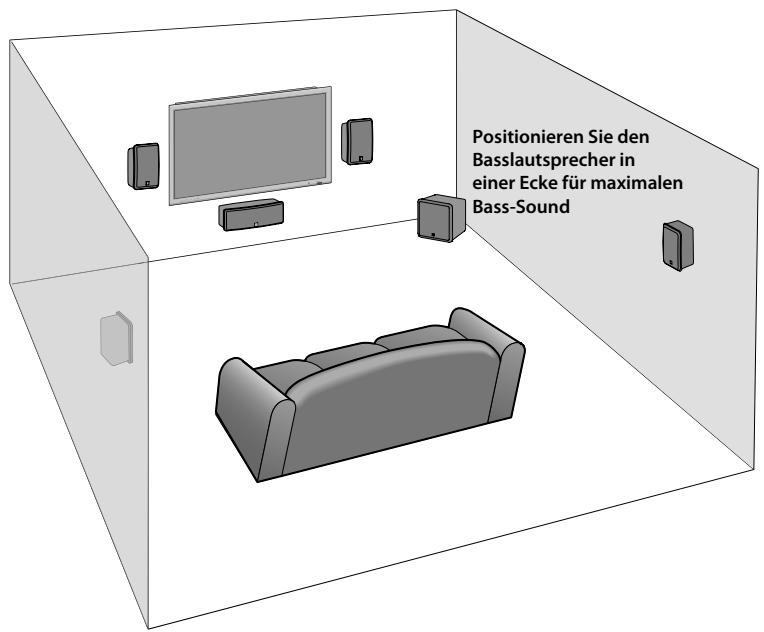

Aufstellungsoptionen

Platzieren Sie den Basslautsprecher an einer Wand oder in einer Ecke ihrer Hauptlautsprecher. Der Klang ist normalerweise am Besten in einer Entfernung von ca. 4,5 Metern von den Hauptlautsprechem. Der prazise 24db/Oktave Übergang gestattet jedoch auch eine Aufstellung in einer größeren Entfernung von den Hauptlautsprechem, falls erforderlich. Da das menschliche Ohr die Richtung, aus der die tiefen Frenzen des Basslautsprechers kommt, nicht feststellen kann, scheinen die Basse immer noch aus den Hauptlautsprechem zu stammen. Experimentieren Sie ruhig mit der Platzierung, doch die meisten Positionen werden ein gutes Ergebnis liefern.

Platzieren Sie die Basslautsprecher an einer Wand oder in einer Ecke in der Höhe der Hauptlautsprecher. Die Höhe zu einer Wand steigert die Lautstärke. Die Platzerung in einer Ecke ergibt den besten Bass-Effekt. Eine Aufstellung fern von einer Wand reduziert den Bassklang. Unabhängig von dem natürlichen Bassklang des Raumes haben Sie immer die Möglichkeit, die Lautstärke des Basslautsprechers mit dem eingebauten Lautstärkeregler einzustellen. Wenn Sie den Standort des Basslautsprechers verändern, kontrollieren Sie die erforderlichen Einstellungen.

Der Fuß an der Rückseite des Laufsprechers kann abmontiert werden, um den Laufsprecher etwas nach halten zu neigen. Lösen Sie die Schraube an der Rückseite des Fußes. Das kann mit einer Münze oder einem Schraubendreher erfolgen

WICHTIG: Stellen Sie den Basslautsprecher nirgendwo auf, wo dessen Rückwand mit Vorhängen oder einem Möbelstück in Berührung kommt kann.

Lautsprecherverkabelung

Nach dem die Lautsprecher ihren Wünschen entsprechend angeordnet sind, können Sie nun Ihr System verkabeln.

Hinweis: Die Elektronik des Basslautsprechers ist immer eingeschelt, es sei dess, sie ist nicht angeschlossen oder sie ist durch den an der Rückseite befindlichen Schalter ausgeschelt. Der Auto-An Schaltkreis aktiviert oder deaktiviert nur den Verträger. Achten Sie daraufuf, dass Ihr Basslautsprecher und Ihr Receiver nicht angeschlossen sind, wenn Sie die Verbindung herstellen.

Line Level oder LFE: Bei den einzelnen Systemen können Sie Line-Level in oder den LFE Eingang verwenden. Diese Eingänge sind für das Line-Level Signal des Basslautsprecherausgangs Ihrches Receivers ausgelegt. Die Bedienungsanleitung Ihrches Receivers sollen die Information enthalten, welche Eingang zu empfehlen ist.

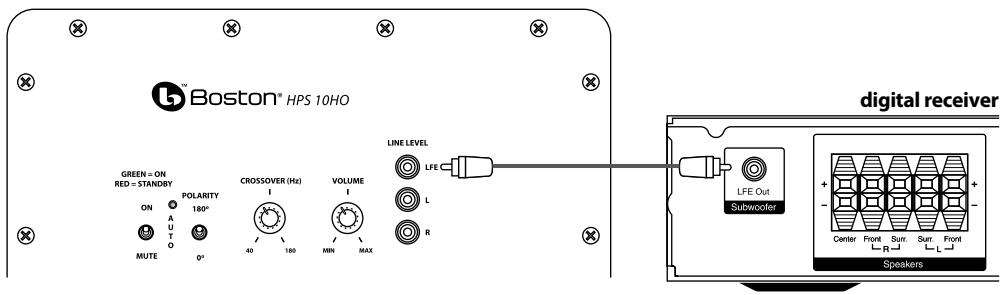

Anschluss des Basslautsprechers an ein Digital Home Theater System unter Verwendung von LFE

Die Digital 5.1, 6.1 und 7.1 Home Theater Elektronik reserviert einen Canal (,1^ ) um die besonderss tiefen Frenzen (LFE) zu erzeugen, wie sie bei Explosionen oder Gewitterdonner vorkommen, die von digital codierten Soundtracks gefelwert werden.

Wahlen Sie "Subwoofer-Yes" im Setup Menu Ihr Res Receivers. These Einstellung befret den Verstärkekres Receivers von der Aufgabe, extrem tiefe Basse produzieren zu müssen, was zu hörbaren Verzerrungen führen kann. In bestimmen Fällen hangt dies auch von anderen Einstellungen des Receivers ab. In thisem Zusammenhang empfehlen wir Ihnen, in der Bedienungsanleitung Ihr Res Receivers nachzulesen.

Verwenden Sie ein RCA Kabel (nicht mitgeliefert) wie abgebildet, um den digitalen LFE Subwoofer Ausgang mit dem Basslautsprecher zu verbinden. Verbinden Sie das andere Ende mit dem LFE Eingang.

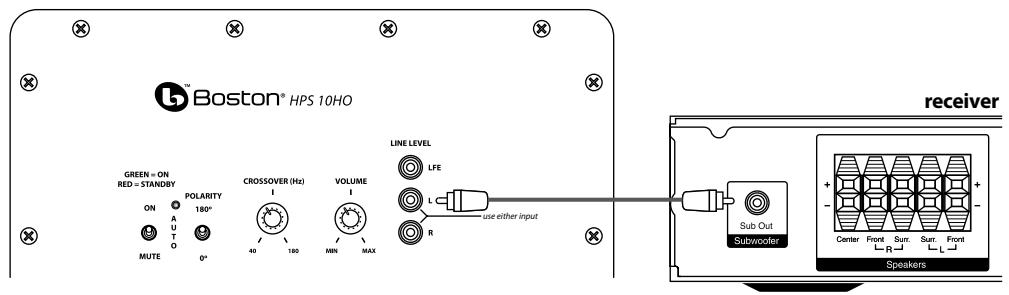

Anschluss des Basslautsprechers an Stereo oder Dolby® Pro Logic

Für Stereo oder Dolby Pro Logic Systeme verwenden Sie den „sub out“ Ausgang Ihres Receivers mit den „Links“ und „Rechts“ markierten Eingängen.

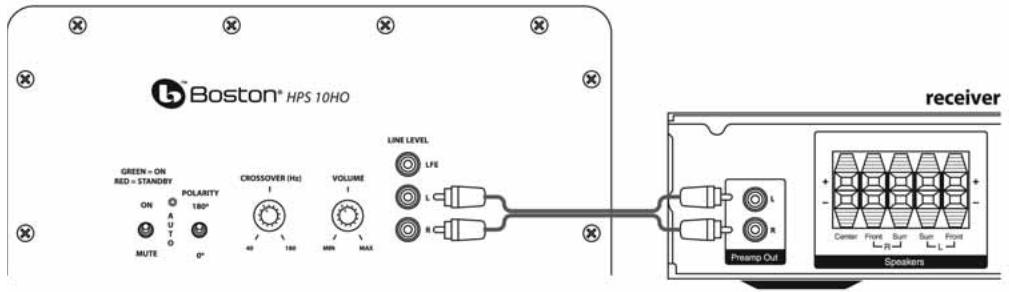

Anschluss an eine Elektronik ohne Basslautsprecherausgang

Fall die Elektronik Ihr Systems keinen LFE Ausgang für Basslautsprecher bereitstellt, können Sie die HPS Einheiten an einen Vorveränderkerausgang anschließen. Verwenden Sie ein RCA Kabel (nicht mitgeliefert) um die Vorveränderkerausgänge mit den Links und Rechts Line Level Eingängen zu verbinden.

Einstellung der Übergänge

Bei Verwendung der Line Level Eingänge (nicht des LFE Eingangs) arbeitet die im Basslautsprecher eingebaute Übergangsfunktion. Stellen Sie zu Beginn die Übergangseinstellung um 10 HzHigher ein, als es die Minimalansteuerung Ihres Hauptlautsprechers vorsieht. Nehmen Sie die Feineinstellung für den weichsten Übergang zu ihren Hauptlautsprechem nach Gehör vor. Die Beste Übergangseinstellung hangt von der Lautsprecheraufstellung und Ihr dem sonstlichem Empfinden ab.

Betrieb

An/Aus/Standby

Schließen Sie das Netzanschlusskabel an eine Steckdose an. Verwenden Sie nicht die Anschlüsse an der Rückseite Ihres Receivers. Bringen Sie den Hauptschalter in die gewündte Stellung

AUS - Der Basslautsprecher ist ausgeschaltet. Sie werden ihren Basslautsprecher ausschalten wollen, wenn Sieihn langere Zeit nicht benutzen, oder um Strom zu spare.

AUTO - Der Basslautsprecher schaltet sich ein, wenn ein Signal festgestellt wird. Wird mehrere Minuten lang kein Signal festgestellt, schaltet er automatisch in den Standby Modus.

EIN - Der Basslautsprecher ist ständig eingeschaltet.

Eine LED Anzeige zeigt den Zustand des Basslautspechers an.

AUS - Der Basslautsprecher ist ausgeschaltet

RED-STANDBY (Kein Signal erkannt,Verträker ist ausgeschaltet)

GREEN - EIN (Signal erkannt, Verständner ist eingeschaltet)

Wird mehrere Minuten lang kein Signal festgestellt, schaltet der Bassloutsprecher automatisch in den Standby Modus. Der Bassloutsprecher schaltet sich sofort ein, wenn ein Signal festgestellt wird.

Übergangseinstellung

Stellt die Frequenz des Tieffrequencyzilters des Basslautsprechers ein. HINWEIS: Diese Einstellung ist nicht verfügbar, wenn der LFE Eingang verwendet wird.

Lautstärkeregelung

Bringen Sie den Lautstärkeregler des Bassloutsprechers in die 11 Uhr Position. Falls der Bassloutsprecher stumm bleibt, kontrollieren Sie das Netzanschlusskabel, den EIN/AUS Schalter und die Eingangskabel. (Haben die Kabelanschlüsse Kontakt? Ist das Netzanschlusskabel mit einer Strom führenden Steckdose verbunden, befindet sich der Bassloutsprecher in AUTO oder AN Stellung?)

Regeln Sie die Lautstärke des Basslautspechers, bis Sie eine Übereinstimmung zwischen dem Hauptlautsprecher und dem Basslautspecher horen können. Die Basse sollen den Raum nicht dominieren, sondern so eingestellt werden, dass es über das gesamte Musikspektrum tatsächlich klingt.

Polarität

(0^ or 180^) : Stellt normale (0^) oder invertierte (180^) Phase des Basslautsprechers ein. Damit stellen Sie den vollsten, dynamischsten Bass ein. Der Phaseneffekt ist am Besten bei tieffrequenten Schlaginstrumenten oder bei einer Musik mit sich ständig wiederholender Bassbegleitung hörbar.

Wartung und Kundendienst

Alle Kabelverbindungen sollen den wichtens einmal im Jahr inpiziert und gereinigt oder erneuert werden.

Falls ein Problem auftritt, überprüfen sie, ob alle Kabel korrekt angeschlossen sind. Falls ein Problem mit einem der Laufsprecher auftritt, verkabeln Sieihn an einem anderen Standort innerhalb des Systems. Soltte das Problem fortbestehen, liegt es am Laufsprecher. Funktioniert der Laufsprecher am neuen Standort einwandfrei, so ist dies ein Anzeichen für ein Problem mit der Elektronik des Systems. Für den Fall, dass ihre Laufsprecher eine Wartung benötigen, wenden Sie sich an ihren örtlichen Boston Acoustics Händler oder besuchen Sie http://www.bostona.com, wo Sie eine

Eingeschränkte Garantie

Boston Acoustics granted dem Erstkäfer unserer HS Serie für einen Zeitraum von 5 Jahren ab Kaufdatum, dass diese frei sind von Materialfehlern und Verarbeitungsmängeln.

Ohr Verantwortung besteht darin, sie entsprechend der beigefugten Anleitung zu installmenten und zu betrieben, sie sichere bei einer autorisierten Boston Acoustics Service-Vertriebung anzuliefern und den Kauf durch Vorlage des Verkaufsbelegs nachzuweisen, falls Garantieleistungen in Anspruch genommen werden.

Von dieser Garantie ausgeschlossen sind Schäden, die auf Missbrauch, unsachgemäß Installation, Unfall, Fracht oder Reparaturen/Modifikationen darüberzuführen sind, die von etwa anderem als einer autorisierten Boston Acoustics Service-Vertriebung durchgeführt wurden.

These Garantie ist auf das Boston Acoustics Produkt beschrankt und erstreckt sich nicht auf etwaige damit verbundene Anlagen. These Garantie erstreckt sich nicht auf die Kosten für Beseitigung oder Neuinstallation. Die Garantie ist verwirkt, falls die Seriennummer entfernt oder unleserlich ist. These Garantie räumt Ohnen besondere legale Rechte ein, und Sie haben unter Umständen weitere Rechte, die von Staat zu Staat variieren.

Falls ein Kundendienst notwendig scheint

Nehmen Sie zuerst Kontakt mit dem Handler auf, bei dem Sie das Produkt gekauft haben. Falls das nicht möglich ist, schreiben Sie an:

Oder kontaktieren Sie uns per e-Mail unter:

[e-mail]

Wir werden Ohnen Schnellstens mitteilen, wie Sie weiter vorgehen sollenen. Falls es notwendig sein sollte, Lautsprecher der HS Serie an den Hersteller einzusenden, so versenden Sie sieitte frei. Nach Reparatur werden wir sie in den USA und Kanada bereits frei darüber senden.

Nur für Kunden in der EU

Dieses auf dem Produkt angebrachte Symbol weist daraufhin, dass das Produkt nicht mit dem Hausmüll entsorgt werden darf. Es muss bei einer Sammelstelle für Elektronikschrott abgegeben oder dem Handler übergeben werden, wenn ein ähnliches Produkt erworben wird. Der Hersteller hat für das Recycling these Produkte bezahlt. Diesträgt zur Wiederverwertung und zum Recycling bei minimiert schädliche Auswirkungen auf die Umwelt und die menschliche Gesundheit und vermeidet Geldbußen für unsachgemäßte Entsorgung.
