MANUALE UTENTE HPS 10SE BOSTON ACOUSTICS

Subwoofer Boston Horizon
Manuale dell'utente/Istruzioni di sicurezza/Informazioni sulla conformità

Svenska

Boston Horizon Subwoofoers Bruksanvisning / sakerhetsanvisningar / information om overensstammelse

Deutsch

Questo significato riportato sul dispositorio indica la presenza di rischi derivanti da voltaggi pericolosi.

Questo symbolo riportato sul dispositorio indica che l'utente deve leggere tutte le istruzioni di sicurezza riportate nel Manuale dell'utente.

Questo symbolo riportato sul dispositorio indica la presenza di una dopbia coibentazione.

ATTENZIONE! Per ridurre il rischio di incendio o di folgorazione, non esporre il dispositivo alla pioggia o all'umidità.

Questo symbolo riportato sull'apparecchio indica che il prodotto deve essere smaltito tramite gli appositi sistemi di smaltimento per componenti elettronici e che non può essere smaltito con i rifiuti domestici.

1. Leggere le istruzioni.
2. Conservare le istruzioni.
3. Prestare attentione a tutte le awertenze.
4. Sequire tutte le istruzioni.
5. Non utilizzato il dispositorio vicino all'acqua.
6. Pulire esclusivamente con un panno asciutto.
7. Non ostruire le aperture di ventilazione. Installare in conformità con le istruzioni fornite dal produttore.
8. Non installare nelle vicinanze di fonti di calore come termosifoni, stufe o qualsiasi altri dispositivo (amplificatori inclusi) che possa generare calore.
9. Non modificare la spina polarizzata o dotata di spinotto di protezione. Una spina polarizzata è dotata di due lame, una più larga dell'altra. Una spina con spinotto è dotata di due lame e di un terzo polo di messa a terra. La lama più larga e il terzo polo hanno lo scopo di tutelare l'incolumità dell'utente. Se la spina in dotazione non si adatta alla presa di corrente disponibile, rivolgersi a un elettricista per far eseguire le modifiche necessarie.
10. Proteggere il cavo di alimentazione da possibili calpesta-menti o compressioni, in particolare in corrispondenza di spine, prese di corrente e punto di uscita dall'apparecchio.
11. Utilizzare escludamente prese/accessori specificati dal produttore.
12. Scollegare l'apparecchio alla presa di corrente in caso di temporali o di non utilizzo per un lungo periodo di tempo.
13. Rivolgersi escludvamente a personale di assistenza qualificato per qualsiasi intervento. É necessario intervenire sull'apparecchio ognialvoltaesso risulti danneggiato in qualsiasi modo,per esempio in caso di danneggiamento della spina o del cavo di alimentazione,versamento accidentale di liquido sull'apparecchio o caduta di oggetti su diesso,esposizione a pioggia o umidità,funzionamento irregularare o caduta.
14. Collocare l'apparecchio mantenendo una distanza minima di 2^ (50 mm) davanti, dietro e sui lati, per garantire una ventilazione ottimale. Non ostruire la ventilazione coprendo le aperture di ventilazione o collocando sul disposito o at-torno aesso materiali quali giornali, tessuti, tende e loro via.

15. Non collocare sull'apparecchio fonti di fiamme libere quali candele accese.

16. Non esporre il dispositorio a sgociolamenti o spruzzi d'acqua. Non appoggiare supra il dispositorio oggetti contenti liquidi, quali vasi da fiori.

17. Fare in modo che il connettore di alimentazione in ingresso posto sul pannello posteriori del dispositivo o la spina di alimentazione inserita nella presa restino accessibili, in modo da renderere possiblo lo scollegamento del dispositivo.
18. Per scollegare completeness il dispositivo alla presa di corrente, staccare la spina del cavo di alimentazione dall'uscita AC.
19. Mantenere la spina del cavo di alimentazione sempre pronta per poter essere utilizzata.

Utenti Americani:

Note: Il presente dispositivo è stato testato e ritenuto conforme ai limiti di Classe B per i dispositivi digitali, riportati nella Parte 15 delle Norme FCC. Tali limiti sono stati sviluppati ai fini di fornire una protezione ragionevole contro interferenze pericolose in installazioni residenziali. Il presente dispositivo genera, usa e può emetterre energia di radiofrequenza e, se non installato e utilizzato in conformità con le istruzioni riportate, potrebbe comportare interferenze pericolose alle communications via radio. Tuttavia, non vi è alcuna garanzia che le interferenze non si verifichino in una particolare INSTALLazione. Se il presente dispositivo dovesse comportare interferenze pericolose nella ricezione radiotelevisiva, il che può essere determinatotramite l'accensione e lo spegnimento del dispositivo stesso, si invita l'utente a tentare di correggere l'interferenza, prendendo una o più delle seguenti misure:

Riorientare or ricollocare l'antenna di ricezione.
- Aumentare la distanza tra il dispositivo e il ricevitore.
- Connette il dispositivo a un'uscita di un circuito diverso da quello al quale è connesso il ricevitore.
- Consultare il rivenditore o un technician radio/TV con esperienza, per ottenere assistenza.

Utenti Canadesi:

Questo dispositivo è stato classificato come dispositivo digitale di Classe B in conformità con le norme ICES-003 canadesi. Cet appeareil numérique de classe B est conforme à la norme NMB-003 du Canada.

Grazie per aver scelto Boston Acoustics. I subwoofer Horizon contengono componenti di alta qualità, che permettono di ottener il famoso audio Boston. Essi sono particolarmente adatti per l'impiego in soluzioni canale 5.1 all'interno di sistemi audio stereo o home theater di alta qualità. Inoltre, sono in grado di ottener bassi incredibiliamente profondi e prestazioni elevate con soluzioni particolarmente compatte. Sono dotati di BassTrac®, un circuito di proprietà di Boston, appositamente progettato per tracciare il segnale in ingresso al subwoofer e impedire che l'amplificatore generi distorsioni udibili. Ilvantaggio: i bassi risultano nitidi e potenti a qualsiasi livello di ascolto.

I subwoofer Horizon sono progettati per fornire prestazioni all'altezza del loro aspetto. Con il loro design elegante e snello e le morbide linee del retro, i subwoofer Horizon sono i complementi d'arredo ideali per qualsiasi ambiente e offrono un'eccellenza audio alla compromessi.

Caratteristiche

• Woofer da 10 e 12"
  Da 150 a 300 watt RMS
• Uscita front firing ad alte prestazioni, design con accordo posteriore
  -woofer Deep Channel Design (DCD) per una maggiore potenza dei bassi a partire da una minore potenza di amplificazione
• Circuito BassTrac® per bassi nitidi eenza distorsioni a qualsiasi livello di uscita
• Polarità regolabile e controllo del guadagno
• Piedini regolabili
• Involucro renforzato ultra rigido
• Finitura Soft Touch con profilo in gomma di colore coordinato (a eccezione di HPS 10SE)

Disimballaggio del sistema

Effettuare con cautela il disimballaggio del subwoofer. Nel caso in cui si rilevino eventuali segni di danneggiamento durante il trasporto, contattare immediamente il proprio rivenditore e/o servizio di consegna. Conservare il pacchetto di spedizione e i materiali di imballaggio per impieghi futuri. Assicurarsi di conservare accuramente i documenti di acquisito, poiché potrebbero essere richiesti ai termini di garanzia.

Subwoofer HPS 10HO, HPS 10SE e HPS 12HO con piedini rimovibili.

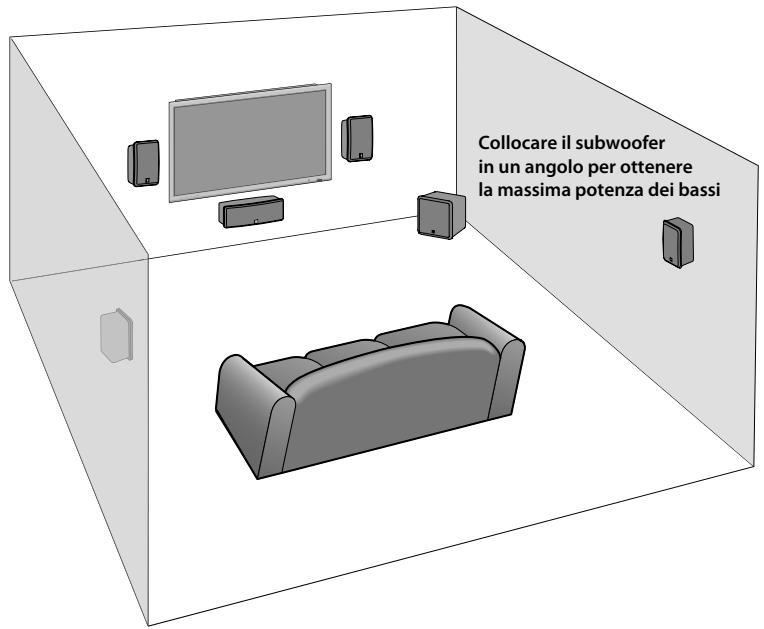

Opzioni di collocazione

Collocare il subwoofer accanto a una parete o in un angolo, nelle vicinanze degli altoparlanti principali. Solitamente, si ottiene un suono migliorare quando il subwoofer viene collocato entro 4,5 m (15 piedi) dagli altoparlanti principali. Il nitido roll-off del crossover a 24 dB/ottave consente una collocazione più lontana dagli altoparlanti principali, se necessario. Dal momento che l'orecchio umano non è in grado di localizzare leasse frequence del subwoofer, i bassi risultano comunque provenire dagli altoparlanti principali. Si consiglia di sperimentare diverse posizioni, la maggior parte delle quali risulteranno probabilmente accettabili.

Il livello di uscita dei bassi dal subwoofer varia in base alle diverse posizioni in una stanza. Quando collocato accanto a una parete, ne viene enfatizzata la potenza. La collocazione in un angolo fornisce la massima emissione dei bassi possibile. La collocazione lontano delle pareti potrebbe dare luogo a bassi troppo flebili. Indipendentemente dal livello naturale dei bassi all'interno della stanza, sare è sempre possible regolare il livello del subwoofer tramite il controllo volume incorporato. Nel caso in cui si desideri spostare il subwoofer, assicurarsi di verificare tutte le impostazioni.

Il piedinoippo sul retro del subwoofer più essere rimosso per inclinar il subwoofer leggermente all'indietro. Rimuovere la vite a testa zigrinata dal retro del piedino. Questa presenta una scanalatura per una facile rimozionetramite un cacciavite o una simplice moneteta.

IMPORTANTE: Non collocare il subwoofer vicino a tende o altri complementi d'arredo che potrebbero entrare in contatto con il pannello posteriore.

Connessioni

Dopo aver definito la collocazione desiderata per gli altoparanti, è possible procedere al cablaggio delsystema.

NOTA: Ai componenti elettronici del subwoofer viene costamente fornita l'alimentazione elettrica, a meno che quello non venga scollegato o spento, collocando su OFF l'interrottore di alimentazione posto sul pannello posteriore. Il circuito di accensione automatica attiva o disattiva esclusivamente l'amplificatore. Assicurarsi che subwoofer e ricevitore siano scollegati al momento della connessione.

Alimentazione: In fase di connessione del subwoofer, assicurarsi di utilizzato un'uscita a parete o un'uscita elettrica dedicata. Alcuni ricevitori fornisco un'uscita con interrottore. Non utilizzato quosti dispositivi. Queste uscite elettriche non offrono una quantità adeguata e corretta di isolamento richiesta da un amplificatore come quello in questione.

Livello di linea o LFE: Nella maggior parte dei sistemi, utilizzare l'ingresso livello di linea o LFE. Questi ingressi accettano il segnale di livello di linea dall'uscita del subwoofer del ricevitore. Il manuale del ricevitore dovrebbeindicare l'ingresso più adeguato.

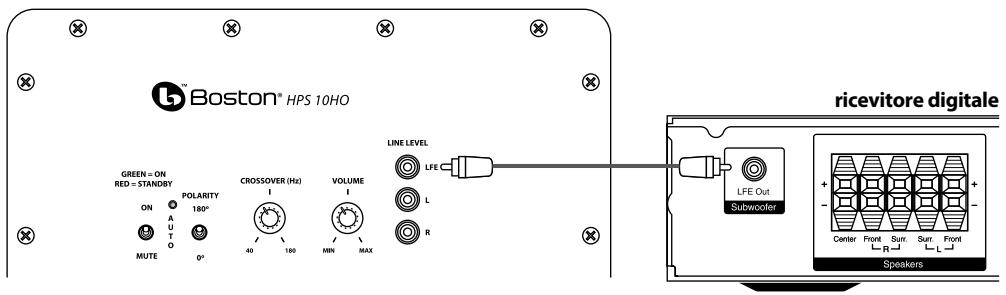

Connette il subwoofer a sistemi home theater digitali tramite LFE

I componenti elettronici home theater digitali 5.1, 6.1 e 7.1 dedicano un canale (il canale "1", appunto) alla riproduzione di speciali informazioni a bassa frequenza (LFE) (come esplosioni e tuoni) contentuti nelle colonne sonore a codifica digitale.

Selezionare "subwoofer-yes" (subwoofer-si) nel menu di configurazione del ricevitore. Con una connessione di quello tipo, l'amplificatore del ricevitore non deve riproduire i complessi segnali dei bassi che possono generate distorsioni udibili nel ricevitore. In alcuni casi, cui sono invariazati, cui sono invariazati, cui sono invariazati, cui sono invariazati, cui sono invariazati, cui sono invariazati, cui sono invariazati, cui sono invariazati, cui sono invariazati, cui sono invariazati, cui sono invariazati, cui sono invariazati, cui sono invariazati, cui sono invariazati, cui sono invariazati, qui si consiglio di consultrare il manuale del ricevitore per ulteriori informazioni su quello aspetto.

Utilizzare un cavo RCA (non incluso), come molto, per connettere l'uscita del subwoofer LFE del ricevitore digitale al subwoofer. Connettere l'altra estremità all'ingresso LFE.

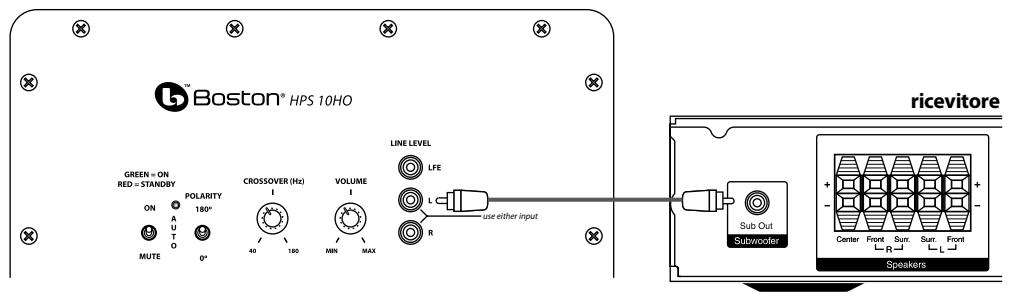

Connettere il subwoofer a un sistema stereo o Dolby® Pro Logic®

Nel caso di un sistema stereo o Dolby Pro Logic, utilizes l'uscita "sub out" del ricevitore ed effettuate la connessione con l'ingresso del subwoofer con la dicitura "Left" (sinistra) e "Right" (destra).

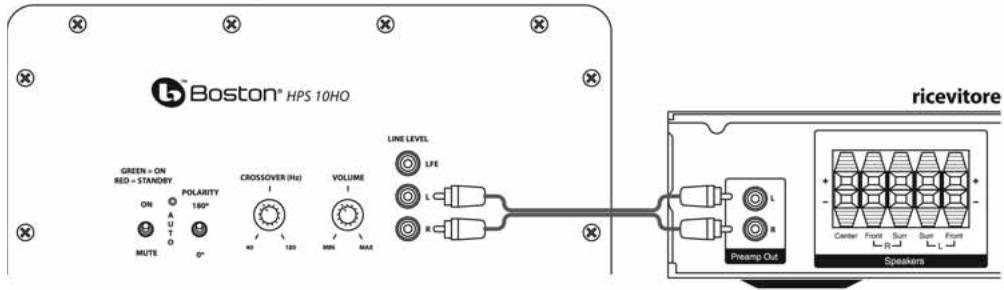

Connettere componenti elettronici alla sscite per subwoofer

Se i componenti elettronici disponibili nel system in uso non presentano alcuna uscita subwoofer o LFE, è possibile effettuare la connessione delle unità HPS a un'uscita preamp. Utilizzare un cavo stereo RCA (non incluso) per connettere le uscite preampagli ingressi Left (livello di linea sinistro) e Right Line Level (livello di linea destro).

Regolare il controllo del crossover

Quando si utilizzano gli ingressi Line Level (e non l'ingresso LFE), viene attivato il crossover incorporeto del subwoofer. Innanzitutto, impostare il controllo del crossover per il subwoofer a circa 10Hz in più rispetto al livello inferiore della risposta dei bassi degli altoparlanti principali. Regolare le impostazioni di crossover a orecchio, per ottenerà la migliorie miscelazione di suoni con gli altoparlanti principali. Le migliorie impostazioni del controllo di crossover dipendono alla collocazione degli altoparlanti e dalle preferenze personali

Funzionamento

Accensione/modalità Auto modalità Standby

Collegare il cavo AC del subwoofer a una presa di corrente a parete. Non utilizzato le uscite sul retro del ricevitore. Impostare come desiderato l'interruttore di alimentazione.

OFF - Il subwoofer è spento e non produrà alcun suono. Si consiglia di spegnere il subwoofer nel caso di mancato utilizzato per diverso tempo o per risparmiare energia.

AUTO - Il subwoofer si accenderà istantaneamente al rilevamento del segnale. Nel caso in cui non venga rilevato alcun segnale per diversi minuti, il subwoofer attiverà automaticamente la modalità di Standby.

ON - II subwoofer rimane sempre acceso.

Un indicatore LED tra l'interruttole Power (di alimentazione) e l'interruttole Polarity (polarità)indica la modalità in cui si trova il subwoofer.

OFF - Il subwoofer rimane sempre spento.

ROSSO-STANDBY (nessun segnale rilevato,Amp OFF)

VERDE - ON (segnale rilevato, Amp ON

Il subwoofer attivera automaticamente la modalità di Standby dopo diversi minuti di mancato rilevamento di segnale proveniente dal sistema. Il subwoofer si attivera istantaneamente in posizione ON al rilevamento del segnale.

Controllo del crossover

Regola la frequenza del filtrlo low-pass per il subwoofer. Nota: Questo controllo non è attivo quando si utilizes il jack di ingressro LFE.

Controllo volume

Ruotare il controlo Volume del subwoofer in posizione a ore 11. Se non viene emesso alcun suono dal subwoofer, controllare il cavo di alimentazione, l'interruttre Power (di alimentazione) e i cavi di ingresso. Verificare che i connettori dei cavi presentino i contatti adeguati. Controllare che il cavo di alimentazione sia connesso a una presa di corrente attiva e che il subwoofer sa in modalità Auto oppure ON.

Regolare il controllo Volume del subwoofer sono a udire una corrispondenza tra l'altoparlante principale e il subwoofer stesso. La risposta dei bassi non dovrebbe sopraffare gli altri suoni nella stanza, ma piuttosto dovrebbe essere regolata in modo da ottenera una miscelegation naturale dell'intera gamma di suioni musicali.

Controllo della polarità

(0^ or 180^) : Permette di selezionare la fase regolare (0^) o invertita (180^) per il subwoofer. Impostare quello erruttore in modo da fornire la qualità di bassi più piena e dinamica possibile. L'effetto della polarità sare più udibile in strumenti di percussione a bassa frequenza o in musica con una linea di bassi a ripetizione continua.

Manutenzione e servizi

Controllare, pulire e ridefinire tutte le connessioni cablate almeno una volta l'anno.

Nel caso di problemi, assicurarsi che tutte le connessioni siano effettuate in modo corretto, sicuro e pulito. Nel caso di problemi rilevati in uno degli altoparanti, ricollegare tale altoparlante in una posizione diversa all'interno delsystema. Nel caso in cui il problema persista, quello indichiera che il problema risiede nell'altoparlante stesso. Se l'altoparlante non presenta alcun difetto nella nuova posizione, quello indica che il problema risiede probabilmente nell'elettronica di systema. Nel caso in cui gli altoparanti necessitino di manutenzione, contattare il proprio rivenditore locale Boston Acoustics o visitare il site Web www.bostonacoustics.com per un elenco dei rivenditori nella propria zona.

Garanzia limitata

Boston Acoustics garantisce all'acquirente originale degli altoparlanti series HS che quosti non presentano alcun difetto nei materiali e nella composizione delle loro parti meccaniche per un periodo di 5 anni alla data dell'acquisto.

In fase di richiesta di assistenza, è di responsabilità dell'acquirente l'installazione e l'impiego del dispositivo in conformità con le istruzioni fornite, al fine di fornire un trasporto sicuro e protetto presso un rappresentante di assistenza autorizzato Boston Acoustics, nonché di presentare eventuali prove d'acquisto sotto forma di documento di vendita.

La presente garanzia non include danni derivanti da abuso, cattivo uso, INSTALLazione non corretta, incidenti, spedizione o riparazioni/modifiche effettuate da persona non autorizzate da Boston Acoustics.

Questa garanzia è limitata al prodotto Boston Acoustics e non copre i dati di alcun dispositivo associato. Questa garanzia non copre iosti di rimozione o reinstallazione. Questa garanzia non è valida in mancanza del numero di seri del dispositivo. Questa garanzia fornisce all'utente diritti legali specifici e gli consente di fruire di altri diritti che variano da uno stato all'alto.

In necessità di assistenza

Contattare innanzitutto il rivenditore presso il quale è stato acquistato il prodotto. Se questo non è possibile, scrivere a:

O contattateci tramite e-mail all'dirizzo:

[e-mail]

Vi informeremo immediatamente su come procedere. Se è necessario restituire un altoparlante series HS alla fabbrica, effettuare una spedizione preparata. In seguito alla riparazione, ve lo restituiremo riparato e franco spedizione negli Stati Uniti e Canada.

Clienti UE

Questo significato riportato sul prodotto indica che il prodotto non può essere smaltito con i rifiuti domestici. Al contrario,esso deve essere smaltito tramite un systema di smaltimento apposto per i rifiuti elettronici o restituito al rivenditore all'acquisto di un prodotto simile. Il produttore ha pagato per il riccio di questo prodotto. In tal modo, è possibile contribuire al reimpiegò e ricicchio dei materiali, riducendo al minimo gli effetti indesiderati sull'ambiente e la salute umana ed evitando multe per uno smaltimento errato.
