Type d'appareil	Caisson de basses
Modèles	Plusieurs variantes disponibles
Puissance	Non précisé
Réponse en fréquence	Non précisé
Impédance	Non précisé
Dimensions	Non précisé
Poids	Non précisé
Type de haut-parleur	Subwoofer
Connectivité	Non précisé
Alimentation	Non précisé
Couleur	Non précisé
Matériaux	Non précisé
Garantie	Non précisé
Accessoires inclus	Non précisé
Instructions de sécurité	Incluses
Conformité	Informations relatives à la conformité fournies

FOIRE AUX QUESTIONS - HPS 10SE BOSTON ACOUSTICS

Comment connecter le Boston Acoustics HPS 10SE à mon système audio ?

Utilisez des câbles audio RCA pour connecter les sorties de votre système audio aux entrées du HPS 10SE. Assurez-vous que l'amplificateur est éteint avant de faire les connexions.

Quel est le meilleur emplacement pour le HPS 10SE dans ma pièce ?

Pour un son optimal, placez le HPS 10SE dans un coin de la pièce ou contre un mur. Évitez de le placer trop près des meubles pour réduire les réflexions sonores.

Comment régler les niveaux de basses sur le HPS 10SE ?

Utilisez le contrôle de niveau de volume sur le panneau arrière du HPS 10SE pour ajuster le niveau des basses selon vos préférences. Commencez par un réglage moyen et ajustez selon vos besoins.

Que faire si le HPS 10SE ne s'allume pas ?

Vérifiez que l'appareil est correctement branché à une prise électrique fonctionnelle. Assurez-vous également que l'interrupteur d'alimentation est en position 'ON'.

Le son du HPS 10SE est faible, que dois-je faire ?

Vérifiez le réglage du niveau de volume sur le HPS 10SE ainsi que sur votre source audio. Assurez-vous que les câbles sont correctement connectés et en bon état.

Comment entretenir mon HPS 10SE ?

Nettoyez régulièrement le HPS 10SE avec un chiffon doux et sec. Évitez les produits chimiques agressifs. Vérifiez également les connexions et les câbles pour détecter tout signe d'usure.

Est-ce que le HPS 10SE est compatible avec tous les systèmes audio ?

Oui, le HPS 10SE est compatible avec la plupart des systèmes audio, tant que vous disposez des connexions appropriées (RCA ou autres).

Que faire si le son est distordu ?

Vérifiez les réglages de votre amplificateur et assurez-vous qu'il n'est pas poussé à un niveau trop élevé. Vérifiez également les câbles pour toute défaillance ou connexion lâche.

MODE D'EMPLOI HPS 10SE BOSTON ACOUSTICS

Caissons de graves Boston Horizon Guide de l'utilisateur / Instructions de sécurité / Informations relatives à la conformité

This class B digital apparatus complies with Canadian ICES-003. Cet appareil numérique de classe B est conforme à la norme NMB-003 du Canada.

Specifications	HPS 10HO	HPS 10SE	HPS 12HO
Frequency Range:	35Hz – 150Hz	35Hz – 150Hz	25Hz – 150Hz
Amplifier Power:	250 watts RMS	150 watts RMS	300 watts RMS
Bass Driver:	10" (254mm) DCD	10" (254mm) DCD	12" (305mm) DCD
Dimensions: (H x W x D)	16½ x 16¾ x 12¾" (420 x 420 x 326mm)	17½ x 17¾ x 13¾" (445 x 445 x 345mm)	17½ x 17¾ x 13¾" (445 x 445 x 345mm)
Weight:	34½ lbs (15.7kg)	38¼ lbs (17.4kg)	45¾½ lbs (20.8kg)

Ce symbole rencontré sur l'appareil indique les risques résultant des tensions dangereuses.

Ce symbole rencontre sur l'appareil indique que l'utilisateur doit lire toutes les déclarations de sécurité apparaissant dans le guide de l'utilisateur.

Ce symbole rencontré sur l'appareil indique une double-isolation.

1. Veuillez lire ces instructions.
2. Conserverez instructions.
3. Tenez compte de tous les avertissements.
4. Respectez toutes les instructions.
5. N'utilisez pas cet appareil à proximité d'une source d'eau.
6. Nettoyez l'appareil uniquement à l'aide d'un chiffon sec.
7. Ne bloquez aucun des orifices de ventilation. Procédez à l'installation conformément aux instructions du fabricant.
8. N'installez pas cet appareil près de sources de chaleur telles que radiateurs, bouches d'air chaud, cuisinières, ou d'autres appareils (y compris des amplificateurs) produisant de la chaleur.
9. Ne supprimez pas la fonction de sécurité de la fiche polarisée ou de la fiche avec tige de mise à la masse. Une fiche polarisée compte deux broches dont l'une est plus large que l'autre. Une fiche avec tige de mise à la masse compte deux broches et une troisième tige permettant de connecter l'appareil à la masse. La broche large ou la troisième broche est prévue pour votre sécurité. Si la fiche fournie ne s'adapte pas à votre prise électrique, consultez un électricien afin de procéder au remplacement de la prise obsolète.
10. Évitez de marcher sur le cordon électrique ou de le pincer, en particulier au niveau des prises d'alimentation, des socles des prises d'alimentation et du point de sortie du cordon de l'appareil.
11. N'utilisez que des accessoires spécifiés par le fabricant.
12. Débranchez cet appareil durant les orages ou lorsqu'il n'est pas utilisé pendant des périodes prolongées.
13. Utilisez du personnel d'entretien qualifié pour tous les travaux de réparation. Une réparation est requise lorsque l'appareil a été endommagé d'une manière quelconque ; c'est le cas, par exemple, lorsqu'un cordon d'alimentation ou une fiche est endommagée, en cas de renversement d'un liquide sur l'appareil ou lorsque des objets sont tombés dans l'appareil par les orifices de ventilation, si l'appareil a été exposé à la pluie ou à l'humidité, s'il ne fonctionne pas correctement ou si vous l'avez fait tomber.
14. Maintenez une distance minimale de 50mm à l'avant, à l'arrière et sur les côtés de l'appareil afin de permettre une ventilation suffisante. Il convient de ne pas restreindre la ventilation en couvrant les orifices d'aération ou en plaçant sur ou autour de l'appareil des objets tels que des journaux, des nappes, des rideaux, etc.

ATTENTION! Afin de réduire le risque d'incendie ou de choc électrique, ne pas exposer cet appareil à la pluie ou à l'humidité.

Ce symbole rencontré sur l'appareil indique que celui-ci doit être placé dans une installation de collecte distincte et ne doit pas être éliminé avec les déchets ménagers.

1. Ne placez aucune source de flammes, comme des bougies allumées, sur l'appareil.
2. L'appareil ne doit pas être exposé à des risques d'éclaboussure ou de renversement de liquide. Ne posez dessus aucun objet rempli de liquide, tel que des vases.
3. Le connecteur d'alimentation à l'arrêt de l'appareil ou la prise d'alimentation murale doit rester accessible, de manière à pouvoir débrancher l'appareil.
4. Pour débrancher complètement cet appareil du secteur, déconnectez la fiche du cordon d'alimentation du socle de la prise de courant.
5. La fiche du cordon d'alimentation doit pouvoir être facile à accéder et utiliser.

Remarque: Cet équipement a été testé et a été trouvé conforme aux limites pour un dispositif numérique de Classe B, en vertu de la partie 15 des Règles de la FCC. Ces limites sont conçues pour procurer une protection raisonnable contre les interférences négatives dans une installation résidentielle.

Cet équipement génère, utilise et peut irradier de l’énergie de radiofréquence et, s’il n’est pas installé et utilisé en respectant les instructions, peut provoquer des interférences négatives pour les communications radio. Toutefois, nous ne pouvons pas garantir qu’il ne se produit pas d’interférences dans une installation particulière. Si cet équipement provoque effectivement des interférences négatives pour la réception radio ou télé, ce qui peut être déterminé en éteignant puis en rallumant l’équipement, nous conseillons à l’utilisateur d’essayer de corriger cette interférence en appliquant une ou plusieurs des mesures suivantes:

• Réorienter ou repositionner l'antenne de réception. Augmenter la distance séparant l'équipement et le récepteur.
• Connecter l'équipement dans une prise appartenant à un circuit différent de celui auquel le récepteur est raccordé.

Utilisateurs canadiens

Cet appareil numérique de classe B est conforme à la norme NMB-003 du Canada.

Spécifications	HPS 10HO	HPS 10SE	HPS 12HO
Plage de fréquences:	35Hz – 150Hz	35Hz – 150Hz	25Hz – 150Hz
Puisance de l'amplificateur:	250 watts RMS	150 watts RMS	300 watts RMS
Haut-parleur de graves:	10" (254mm) DCD	10" (254mm) DCD	12" (305mm) DCD
Dimensions: (H x L x P)	(420 x 420 x 326mm)	(445 x 445 x 345mm)	(445 x 445 x 345mm)
Weight:	(15.7kg)	(17.4kg)	(20.8kg)

Caissons de graves boston acoustics horizon

Merci d'avoir choisi Boston Acoustics. Les caissons de graves (ou subwoofer) Horizon incorporent des composants de haute qualité qui produisent le célèbre son Boston. Ces caissons de graves sont idéaux pour une utilisation dans le cadre d'un système de home cinéma de haute qualité à 5.1 canaux ou d'une chaîne hi-fi stéréo. Ils sont capables de produire des graves d'une profondeur impressionnante et d'une puissance élevée à partir de coffrets remarquablement compacts. En outre, ils sont équipés de BassTrac®, un circuit exclusif conçu par Boston qui suit la trace du signal d'entrée vers le caisson de grave et évite que l'amplificateur ne produise une distorsion audible. L'avantage : les graves restent propres et puissantes à n'importe quel niveau d'écoute.

Les caissons de graves Horizon sont conçus pour produire un son véritablement aussi beau que leur apparence extérieure. Avec leurs profils élégants et les surfaces lisses et douces de leurs coffrets arrière, les caissons de graves Horizon complètent la décoration de toutes les pièces et offrent une excellence sonore sans compromis.

Caracteristiques

• Haut-parleurs de graves de 10'' (254mm) et 12'' (305mm) Valeur RMS de 150 à 300 watts
• Conception à rayonnement frontal haute puissance, portant vers l'avant
• Haut-parleurs de graves de conception « Deep Channel® Design (DCD) » pour plus de graves avec moins de puissance d'amplification. Circuit « BassTrac® » pour des graves sans distorsions à tous les niveaux sonores.
• Polarité réglable et commande de gain
• Pied réglable Coffrets renforcés ultra-rigides
• Finition douce au toucher avec garniture en caoutchouc en couleurs assorties (sauf HPS 10SE)

Déballage du système

Déballer le caisson de graves avec précautions. Si vous vous rendez compte que l'équipement a subi des dommages quelconques durant son transport, signalez-le immédiatement à votre revendeur et/ou service de livraison. Conservez le carton de transport et les matériaux d'emballage pour usage futur. Veillez à conserver soigneusement votre ticket d'achat dans un endroit sûr, car il pourrait vous être demandé dans le cadre de la garantie.

Caissons de graves HPS 10HO, HPS 10SE et HPS 12HO avec pieds escamotables.

Options de positionnement

Placez le caisson de graves à proximité d'un mur ou dans une encoignure près de vos haut-parleurs principaux. Typiquement, le son est meilleur lorsque le caisson de graves est dans un rayon de 4,5m des haut-parleurs principaux. La pente aigüe de 24dB/octave du répartiteur permet un positionnement plus éloigné des haut-parleurs principaux si nécessaire. Étant donné que l'oreille est incapable de localiser les basses fréquences du caisson de graves, les graves semblent toujours provenir des haut-parleurs principaux. Il est essentiel d'expérimenter en essayant différents positionnements, toutefois, la plupart des positions dans la pièce seront adéquates.

Le niveau sonore des graves provenant du subwoofer varie en fonction de son positionnement dans une pièce. Lorsqu'il est placé à proximité de murs, son volume sonore est amplifié. Un positionnement dans une encoignure produit les sons les plus graves. Un positionnement complètement éloigné des murs pourrait produire des graves insuffisants. Quel que soit le niveau de graves naturel à l'intérieur de la pièce, vous aurez toujours la possibilité de régler le volume du caisson de graves grâce à la commande incorporée. Si vous déplacez à tout moment le caisson de graves, veillez à bien vérifier tous vos réglages.

Le pied à l'arrière du caisson de graves peut être retiré afin de produire une légère inclinaison vers l'arrière. Retirez la vis à ailettes de l'arrière du pied pour retirer celui-ci. Cette vis est fendue pour pouvoir la retirer facilement à l'aide d'un tournevis ou d'une pièce de monnaie.

IMPORTANT: Ne placez pas le caisson de graves dans un endroit où il existe un risque de contact entre le panneau arrière et des draperies ou des meubles.

Connexions

Une fois que vos haut-parleurs sont correctement positionnés, vous êtes prêt à connecter votre système.

REMARQUE: L'électronique du caisson de graves est toujours alimentée en courant électrique à moins que celui-ci ne soit débranché ou que l'interrupteur situé sur le panneau arrière ne soit en position d'arrêt (off). Le circuit 'auto-on' a pour fonction d'activer ou de désactiver l'amplificateur de puissance. Veillez à ce que votre caisson de graves et vos récepteurs soient débranchés lorsque vous effectuez le raccordement.

Alimentation électrique : Lorsque vous branchez votre caisson de graves, veillez à utiliser une prise murale, ou une prise de courant réservée à cet effet. Certains récepteurs sont équipés d'une prise à commutateur. Ne les utilisez pas. Ces prises de courant incorporées sur des panneaux ne procurent pas la quantité de courant ou l'isolation correcte requise par un amplificateur de puissance, comme celle de votre amplificateur.

Niveau de ligne ou LFE : Sur la plupart des systèmes, utilisez l'entrée du niveau de ligne ou l'entrée LFE. Ces entrées acceptent le signal de niveau de ligne provenant de la sortie du caisson de graves de votre récepteur. Le manuel de votre récepteur devrait indiquer l'entrée qui est la plus adaptée.

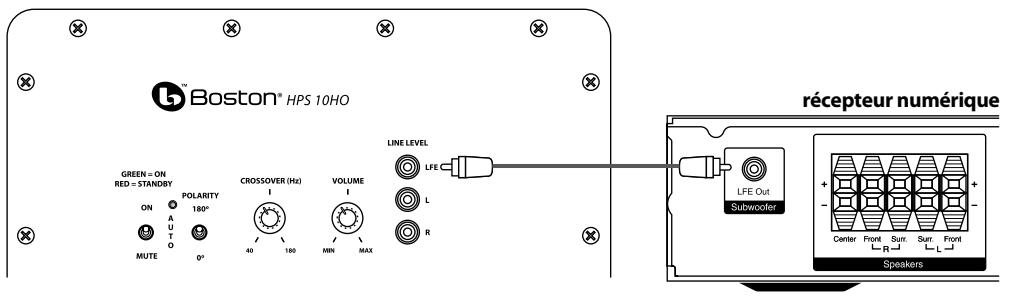

Connexion du caisson de graves aux systèmes de home cinéma numériques à l'aide du LFE

L'électronique des systèmes de Home cinema numériques à 5.1, 6.1 et 7.1 canaux consacrent un canal (le «.1 ») à la reproduction des informations spéciales de basse fréquence (low-frequency, LFE) (comme les explosions et le tonnerre) contenues dans des bandes sonores à codage numérique.

Sélectionnez « subwoofer-yes » (caisson de graves - oui) dans le menu de réglage de votre récepteur. Lorsqu'il est réglé de cette manière, l'amplificateur du récepteur n'a pas besoin de réproduire les signaux graves bas difficiles pouvant conduire à des distorsions audibles du récepteur. Dans certains cas, cela peut aussi dépendre de plusieurs autres réglages à l'intérieur d'un récepteur. Nous vous recommandons de consulter le manuel de votre récepteur pour plus de renseignements à ce sujet.

Utilisez un câble RCA (non fourni), de la manière indiquée, pour raccorder la sortie caisson de graves LFE de votre récepteur numérique au caisson de graves.

Connectez l'autre extrémité à l'entrée LFE.

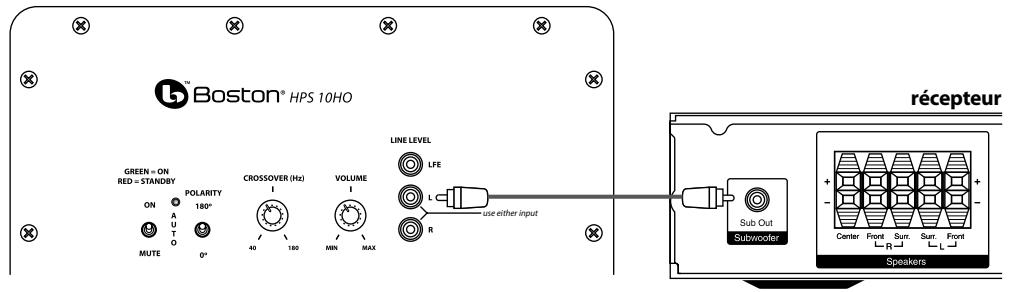

Connexion du caisson de graves à un système stéréo ou dolby® pro logic®

Pour les systèmes stéreo ou Dolby Pro Logic, utilisez la connexion « sub out » de votre récepteur vers l'entrée sur le caisson de graves marquée « Left » (gauche) et « Right » (droite).

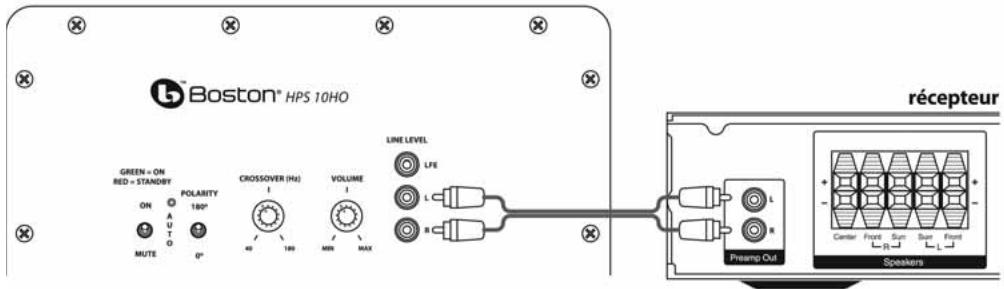

Connexion à l'électronique sans sortie de caisson de graves

Si l'électronique de votre système n'est pas équipée d'une sortie de caisson de graves ou de LFE, vous pouvez connecter les unités HPS à une sortie pré-amp.

Utilisez un câble RCA stéréo (non fourni) pour connecter les sorties pré-amp aux entrées de niveau de ligne (Line Level) de gauche (left) et de droite (right).

Réglage de la commande du répartiteur (crossover)

Lorsque vous utilisez les entrées de Niveau de ligne (pas l'entrée LFE), le répartiteur incorpore du caisson de graves est engagé. Comme point de départ, réglez la commande du répartiteur sur le caisson de graves à environ 10Hz plus haut que la limite inférieure de la réponse de graves de vos haut-parleurs principaux. Réglez précisément le répartiteur à l'oreille de manière à atteindre le meilleur mélange sonore avec vos haut-parleurs principaux. Le meilleur réglage de la commande du répartiteur dépend du positionnement des haut-parleurs et de vos préférences personnelles.

Power on/auto/standby (mise en marche/fonctionnement automatique/mode d'attente)

Branchez le cordon d'alimentation du caisson de graves dans une prise murale. N'utilisez pas les prises situées à l'arrière du récepteur. Réglez l'interrupteur d'alimentation sur la position souhaitée.

OFF - Le caisson de graves est éteint et ne produit aucun son. Vous souhaitez peut-être éteindre le caisson de graves si vous ne l'utilisez pas pendant une période prolongée ou si vous souhaitez économiser de l'électricité.

AUTO - Le caisson de graves se met en marche chaque fois que le système détecte un signal. Si aucun signal n'est détecté après plusieurs minutes, il entre automatiquement en mode Standby (atte).

ON - Le caisson de graves est toujours en marche.

Un voyant lumineux à LED entre l'interrupteur d'alimentation (Power) et l'interrupteur de polarité (Polarity) indique le mode dans lequel se trouve le caisson de graves.

OFF - Le caisson de graves est éteint

GREEN - ON (Marche, signal détecté, Ampli allumé)

Le caisson de graves entre automatiquement en mode Standby (attente) après plusieurs minutes lorsque votre système ne détecte aucun signal.

Le caisson de graves se met ensuite en marche (ON) instantanément lorsqu'un signal est détecté.

Commande du répartiteur

Règle la fréquence du filtre passe-bas pour le caisson de graves. Remarque: Cette commande n'est pas active lorsque vous utilisez le connecteur femelle d'entrée LFE.

Contrôle du volume

Tournez le contrôle de Volume du caisson de graves en position de 11 heures. Si aucun son ne sort du caisson de graves, vérifiez le cordon d'alimentation électrique, l'interrupteur d'alimentation et les câbles d'entrée. (Les pièces de jonction sur les câbles font-elles correctement contact ? Le cordon d'alimentation est-il raccordé à une prise sous tension ? Le caisson de graves est-il en position Auto ou On ?)

Réglez la commande de Volume du caisson de graves jusqu'à ce que vous entendiez une correspondance entre le haut-parleur principal et le caisson de graves. Les basses ne devraient pas dominer la pièce mais être ajustées de manière à produire un mélange sonore naturel sur toute la gamme musicale.

Contrôle de la polarité

(0^ ou 180^) : Sélectionne la phase normale (0^) ou inversée (180^) pour le caisson de graves. Réglez cet interrupteur afin d'obtenir les basses les plus dynamiques et les plus puissantes. L'effet de phase sera le plus audible sur les instruments de percussion à basse fréquence ou sur des morceaux de musique avec une partie de basse continuellement répétitive.

Entretien et service

Toutes les connexions de câble devraient être inspectées et nettoyées ou refaites au moins une fois par an.

Si un problème survient, assurez-vous que toutes les connexions sont correctement réalisées, solidement fixées et propres. Si un problème survient dans un haut-parleur, recâblez le haut-parleur à un autre emplacement dans le système. Si le problème persiste dans ce haut-parleur, le problème se trouve dans le haut-parleur. Si le haut-parleur fonctionne bien dans la nouvelle position, cela indique fortement un problème plus en profondeur des composants électroniques dans le système. Dans le cas où vos haut-parleurs auraient besoin d'une révision, contactez votre distributeur local Boston Acoustics ou consultez www.BostonAcoustics.com pour une liste des distributeurs dans votre région.

Garantie limitée

Boston Acoustics garantit à l'acheteur d'origine de nos haut-parleurs de la série HS une fabrication de la plus haute qualité extrêmement soignée et que pendant une période de 5 ans à partir de la date d'achat, les matériaux ne subiront aucune défaillance.

Vous êtes responsable de l'installation et de l'utilisation conformément aux instructions fournies et lorsque vous sollicitez une révision, d'assurer un transport sur un représentant après-vente de Boston Acoustics autorisé et de présenter une preuve d'achat sous forme de reçu.

Les dégâts causés par un abus, mauvaise utilisation, mauvaise installation, accidents, transport ou réparations/modifications qui n'ont pas été effectuées par un représentant après-vente de Boston Acoustics autorisé, sont exclus de la garantie.

Cette garantie est limitée au produit Boston Acoustics et ne couvre pas les dégâts subis par des équipements associés. Cette garantie ne couvre pas les frais d'enlèvement ou de réinstallation. Cette garantie est annulée si le numéro de série a été retiré ou effacé. Cette garantie vous donne des droits légaux spécifiques et vous pouvez également avoir d'autres droits qui varient d'un état à un autre.

S'il semble nécessaire d'effectuer une révision

Tout d'abord, veuillez contacter le distributeur auprès duquel vous avez acheté le produit. Si ceci n'est pas possible, veuillez écrire à :

Peabody, MA 01960 États-Unis

Ou contactez-nous par e-mail à :

[e-mail]

Nous vous informerons rapidement de l'action à prendre. S'il est nécessaire de renvoyer un haut-parleur de série HS en usine, veillez le renvoyer port payé. Après avoir été réparé, nous le renverronds port payé aux États-Unis et au Canada.

Pour les clients de l'ue uniquement

Ce symbole sur le produit indique que le produit ne doit pas être jeté avec les déchets domestiques. Il doit而不是被翻译成法语，我将直接给出正确的法语版本： Ce symbole sur le produit indique que le produit ne doit pas être jeté avec les déchets domestiques. Il doit plutôt être placé dans une installation de collecte séparée destinée aux déchets électroniques ou remis à un détaillant lorsque vous achetez un produit semblable. Le fabricant a payé pour recycler ce produit, ce qui contribue à réutiliser et recycler et ce qui minimise les effets néfastes sur l'environnement et la santé humaine, tout en évitant des amendes encourues en cas d'élimination incorrecte.

Cet appareil numérique de classe B est conforme à la norme NMB-003 du Canada.

Specifiche	HPS 10HO	HPS 10SE	HPS 12HO
Gamma di frequenza:	35Hz – 150Hz	35Hz – 150Hz	25Hz – 150Hz
Potenza amplificatore:	250 watts RMS	150 watts RMS	300 watts RMS
Driver bassi:	DCD da 10" (254mm)	DCD da 10" (254mm)	DCD da 12" (305 mm)
Dimensioni: (H x L x P)	16½x 16½x 12½" (420 x 420 x 326mm)	17½x 17½x 13½" (445 x 445 x 345mm)	17½x 17½x 13½" (445 x 445 x 345mm)
Peso:	34½lbs (15.7kg)	38½lbs (17.4kg)	45½3/46 lbs (20.8kg)

Subwoofer horizon di boston acoustics

Denna klass B digitala apparat uppyller ICES-003 i Kanada. Cet apparéil numérique de classe B est conforme à la norme NMB-003 du Canada.

Specifikationer	HPS 10HO	HPS 10SE	HPS 12HO
Frekvensområde:	35Hz – 150Hz	35Hz – 150Hz	25Hz – 150Hz
Förstärkareffekt:	250 watts RMS	150 watts RMS	300 watts RMS
Basdrivning:	10" (254mm) DCD	10" (254mm) DCD	12" (305mm) DCD
Mätt: (H x B x D)	16½x 16¾x 12¾" (420 x 420 x 326mm)	17½x 17¾x 13¾" (445 x 445 x 345mm)	17½x 17¾x 13¾" (445 x 445 x 345mm)
Vikt:	34½lbs (15.7kg)	38¼lbs (17.4kg)	45¾½6 lbs (20.8kg)

Cet appareil numérique de classe B est conforme à la norme NMB-003 du Canada.

Spezifikationen	HPS 10HO	HPS 10SE	HPS 12HO
Frequenzbereich:	35Hz – 150Hz	35Hz – 150Hz	25Hz – 150Hz
Verstärkerleistung:	250 watts RMS	150 watts RMS	300 watts RMS
Membrandurchmesser:	10" (254mm) DCD	10" (254mm) DCD	12" (305mm) DCD
Abmessungen: (H x W x D)	16½x 16½x 12½" (420 x 420 x 326mm)	17½x 17½x 13½" (445 x 445 x 345mm)	17½x 17½x 13½" (445 x 445 x 345mm)
Gewicht:	34½lbs (15.7kg)	38¼lbs (17.4kg)	45½" 16 lbs (20.8kg)
