Einführung

Wir bedanken uns für den Kauf des 4 Port-USB 2.0 und 1 USB-Power-Port-HUB, das den Anschluß von mehreren Hochleistungs-peripheriergeräten mit USB 2.0 und zusätzlich ein USB-stromversorgtes Gerät ohne Datenübertragungsfunktion wie ein Y-Kabel als Stromverteiler, USB-Ladegerät, USB-Lampe, USB-Ventilator, USB Massageball, etc. an Ihr dem Notebook oder PC erlaubt. Der USB 2.0 HUB ist abwärtskompatibel zu USB 1.1, d.h. Sie konnen ihre bisherigen USB 1.1-Geräte ganz normal weltverwenden. Durch Kettenschaltung erlaubt diese praktische Gerät den Anschluß von bis zu maximal 127 USB-Geräten an Ihr dem PC.

Packungsinhalt

• 4 Port USB 2.0 HUB und 1 USB-Powerport-HUB
• Stromadapter (optional für USB-Geräte mit einer Stromaufnahme von mehr als 100 mA)
  Bedienungsanleitung
  USB 2.0-Kabel

Sicherheitshinweise

1. Lesen Sie die Sicherheitschinweise sorgfältig durch.
2. Bewahren Sie die Bedienungsanleitung als Referenz auf.

3. Lagern Sie das Gerät nicht in einer feuchten Umgebung.

4. Stellen Sie das Gerät auf eine sichere flache Oberfläche, bevör Sie es in Betriebnehmen.

5. Sollte einer der folgenden Fälle eintreten, Kontaktieren Sie einen Servicetechniker zwecks Diagnose:

6. Das Gerät wurde der Feuchtigkeit ausgesetzt.

7. Das Gerät ist heruntergefallen oder wurde beschädigt.
8. Das Gerät hat offensichtliche Anzeichen von Schäden.
9. Das Gerät faktioniert nicht korrekt oder faktioniert auch nach der Befolgung der Bedienungsanleitung nicht.

Merkmale

• Kompatibel zu der Universal Serial Bus Spezifikation in der Revision 2.0 (Datenrate 1.5/12/480 Mbps)
• Anschluß von bis zu 127 USB-Geräten
• Stromversorgung vom USB-Bus oder Eigenversorgung (optional für USB-Geräte mit einer Stromaufnahme von mehr als 100 mA)
• Plug & Play Funktion
  1 Upstream und 4 Downstream USB-Ports
  1 USB Stromversorgungsport ohne Datenübertragungsfunktion
• Überstromerkennung und -schutz
  1 rote LED als Strom-Anzeige

Spezifikation

Funktion	Spezifikation
Ports	1 Upstream-Port und 4 Downstream-Ports + 1 USB Power-Port
Prüfzeichen	FCC-Regulierung für den Einsatz im Büro oder Zu-hause, CE-Abstrahlung
Stromaufnahme	Bus-Versorg.: 5 V 500 mA Eigen-Versorg.: 5 V 2.5 A
	Adapter Eingang: 100 V~240 V;

	50 Hz-60 Hz; 0.3 A max Ausgang: 5 V 2.5 A 13 W
Lagertemp.	-10°C~+85°C
Betriebstemp.	0°C~+40°C

Systemvoraussetzungen

• Desktop oder Notebook-Rechner mit USB-Port
• Eines der folgenden Betriebssysteme (keine Treiber notwendig):

-Windows®98/SE
- Windows® ME
-Windows®2000
- Windows® XP
- MacTM X 10.1 ab Version 10.1

Upstream: Anschluß für PC oder MAC

Stecker Typ A

Downstream: Anschluß für USB-Geräte

Buchse Typ A

Buchse Typ A für USB-Gerät-Stromversorgung ohne Datenübertragungsfunktion

Strombuchse: Anschluß an Stromadapter

5V/2.5A

Installationsüberprüfung

Nachdem Sie den HUB an den PC mit dem USB 2.0 Kabel angeschlossen haben, wird

das Betriebssystem das Gerät erkennen und die notwendigen Treiber installieren. Nach der abgeschlossenen Installation konnen Sie im Gerätemanager die erfolgreiche Installation* überprüfen.

• Nach der vorherigen Beschreibung basiert der Treiber auf dem Hostsystem. Das folgende Abbild basiert auf der Installation eines USB 1.1 HUB. Der Gerätename kann von Ihr dem Hosttreiber verändert werden.

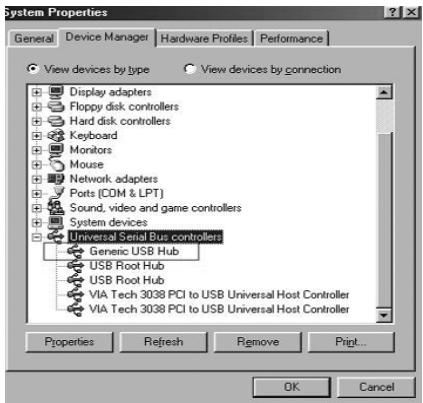

Windows 98/SE:

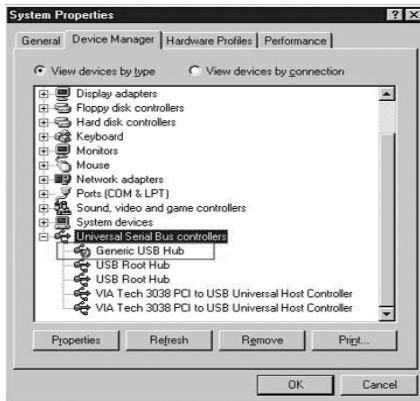

Windows ME:

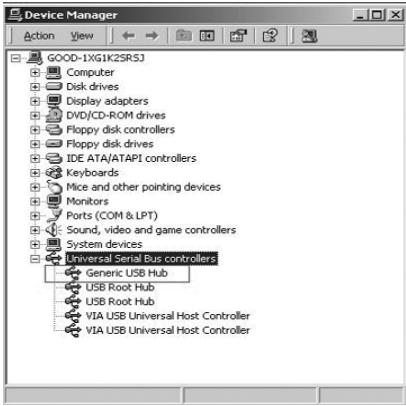

Windows 2000:

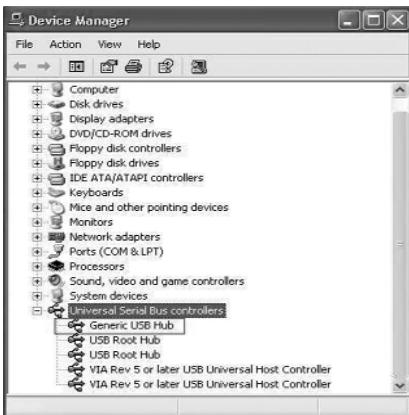

Windows XP:

Anmerkung:

Sollten Sie Windows ME als Betriebssystem einsetzen, wird ein grüne Fragezeichen im Gerätemanagerscheinen. Das liegt daran, daß Windows ME den Hersteller des USB Hubs nicht erkennen kann. Dies hat jeder auf die Funktion keine Auswirkung.

Abbildung des Überstromstatus

• Soltte ein Überstrom vorkommen, dann wird der Strom zu dem betroffenen Port abgescheltet.
• Solfte ein Pop-Up-Fenster ersetchein, "USB HUB Current Limit Exceeded", dann klichen Sieitte auf die Reset-Taste, um weiter zu arbeiten. Sie konden den HUB auch dadurch neu starten, in dem Sie他们在 abziehen und wiedereinstcken.

Mac OS X 10.1 aufwärts:

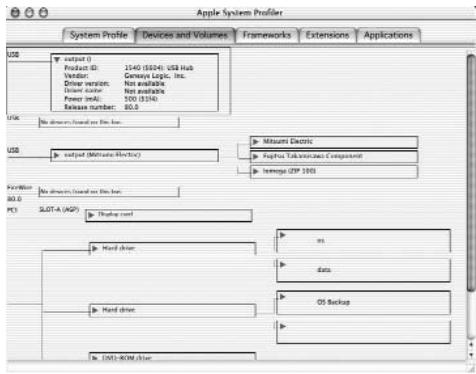

Nach der erfolglichen Installation konnen Sie im "Apple System ProfilerDevices und Volumes\USB" die Installation überprüfen.

Zertifikate

FCC

Dieses Gerät wurde getestet und entspricht dem Part 15 der FCC Regularien. Der Betrieb des Geräts unterliegt zwei Bedingungen: (1) Das Gerätarfkeine schadhafte Störungen hervorrufen.

(2) Das Gerät muß jeder Art von Störung akzeptieren, auch dann wenn diese Störung den eigenen Betrieb einschränkt.

Haftungsausschluß

Die Information in thisem Dokument kann sich ohne Vorankündigung ändern. Der Hersteller gewährt keine Zusagen oder Garantien,[weder implizit noch explizit,in Bezug auf die Genauigkeit oder Vollständigkeit theses Dokuments und übernimmit in keinster Weise eine Haftung fur Verlust oder entgangenen Gewinn oder sonstige kommerzielle Schaden, die einschlieben jedoch nicht beschränkt sind auf spezielle,zufällige,Folge-oder sonstigen Geschäftsschaden.Dieses Dokument darf weder in Teilen noch als Ganzes in irgendeiner Form reproduziert oder übermittelt werden weder mechanismisch,noch per Fotokopie oder durch Speicherung,Informationsspeicherung und Informationszugangssysteme ohne die schriftliche Erlaubnis des Herstellers.

Kundendienst:

Sollten Sie Probleme im Umgang mit dem Branch Power 2.0 haben, dann setzen Sie sich mit ihremörtlichen Handler oder Distributior in Verbindung. Ansonsten können Sie uns unter [e-mail] kontaktieren.

2 Jahre Garantie. Sie finden den vollständigen Text zu unseren Garantiebedingungen im Internet: www DICota.com.

Alle in diesen Dokument erwähnten Produkte und Software sind registrierte Marken und gehoren dem jeweiligen Markeninhaber. Fehler vorbehalten.
