MANUALE UTENTE BRANCH POWER 2.0 DICOTA

HUB a 4 porte USB 2.0 + 1 porta USB con allaccimento elettrico

english

Table of contents

Introduction 2

Package contents 2

Volume di fornitura 16

Indicazioni di sicurezza 16

Caratteristica 17

Specificaione 17

Requisiti di systema 17

Installation della hardware 17

Verifica dell'installazione 18

Stato di superamento del limite di corrente 19

Certificazioni 19

Esclusionedalla responsabilita. 19

Introduzione

Grazie per l'acquisto di quello HUB a 4 porte USB 2.0 più 1 porta USB con alimentazione di corrente, che permette di collegare al vostro Notebook o PC desktop varie unità periferiche di alte prestazioni tramite USB 2.0 e in aggiunta un'unità di periferia alimentata tramite USB senza funzione di trasmissione dati, ad es. un cavo Y come distributore di corrente, una stazione di carica USB, una lampada USB, un ventilatore USB, una sfera per il massaggio delle mani USB ecc. Lo HUB USB 2.0 è retrocompatible con USB 1.1. Potete continuare ad usare le vostre unità periferiche USB 1.1 comme prima. In circuito a catena quello pratico apparecchio permette di collegare fino a 127 unità USB al vostro PC.

Volume di fornitura

• HUB a 4 porte USB + 1 porta con allacciamento elettrico
• Convertitore di corrente (opzionale per unità USB con assorbimento di potenza superiore a 100 mA)
• Manuale d'uso
  Cavo USB 2.0

Indicazioni di sicurezza

1. Leggere con attenzione le presenti indicatori di sicurezza.

2. Conservare il manuale d'uso per poter farci riferimento in caso di dubbio.

3. Non conservare l'apparecchio in un'ambiente umido.

4. Prima di metterlo in esercizio, posizionare l'apparecchio su una superficie piana e stabile.
5. Qualora dovesse verificarsi uno dei seguenti casi, vi preghiamo di mettervi in contatto con un technician del servizio di assistenza per una diagnosi:

-L'apparecchio è stato esesto ad umidità.
-L'apparecchio è caduto o ha subito danno da urti o scosse.
- L'apparecchio dimostra owi segni di danno.
- L'apparecchio non funziona correttamente e continua a non funzionare ancche loro aver seguito tutti i passi indicati nel Manuale d'uso.

Caratteristica

• Compatible con la specificazione Universal Serial Bus, Revisione 2.0 (trasmissione dati 1.5/12/480 Mbps)
• Collegamento di fino a 127 unità USB
• Alimentazione di corrente da bus USB o alimentazione propria (opzionale per unità USB con assorbimento di potenza superiore a 100 mA)
• Funzione di Plug & Play
• 1 porta USB upstream e 4 porte USB downstream
• 1 porta USB di allacciamento elettrico, + + + + + + + + + - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - / . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . - . . - . - . - . - . - . - - - - - - - - - - - - - - - - - - -
• Monitoraggio del limite di corrente e protezione contro correnteccessiva
  1 LED rosso come indicatori corrente

Specification

Funzioni	Specificazione
Ports	1 porta upstream, 4 porte downstream e 1 porta USB di alimen-tazione elettrica

Omologazione	Regolamento FCC per l'impiego inUFFICO a casa, radiazione CE
Corrente assorbita	Alimentazione bus: 5 V 500 mA Alimentazione propria: 5 V 2.5 A
	Convertitore Entrata: 100 V~240 V; 50 Hz-60 Hz; 0.3 A max Uscita: 5 V 2.5 A 13 W
Temperatura di stoccaggio	-10°C~+85°C
Temperatura d'esercizio	0°C~+40°C

Requisiti diistema

• Computer desktop o Notebook con porta USB
• Uno dei seguenti sistemi operativi (non sono necessari driver):

-Windows®98/SE
- Windows® ME
-Windows®2000
- Windows® XP
- Mac™ X, versione 10.1 o seguente

Installazione hardware

Upstream: Collegamento per PC o MAC

Spina Tipo A

Downstream: Collegamento per unità periferiche USB

X4

Presa Tipo A

x1

Presa Tipo A per alimentazione elettrica di unità USB,enza funzione di trasmissione dati

Presa elettrica: Collegamento convertitore di corrente

5V/2.5A

Verifica dell'installazione

Quando avete collegato lo HUB al vostro computer con il cavo USB 2.0, ilsystema operativo riconoscerà l'appareccchio e installerà automaticamente i driver necessari. Al termine dell'instrumentazione potete verificare se il procedimento di installazione ha avuto successo* nel Device Manager.

• In base alla descrizione di qui sopra il driver proviene dalsystema host. La figura seguente si basa sull'installazione di un HUB per USB 1.1. Il nome dell'unità vuo essere modificato dal driver host.

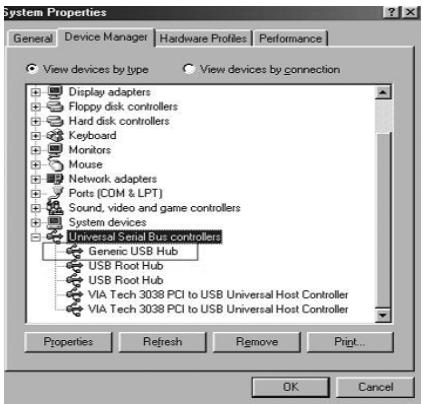

Windows 98/SE:

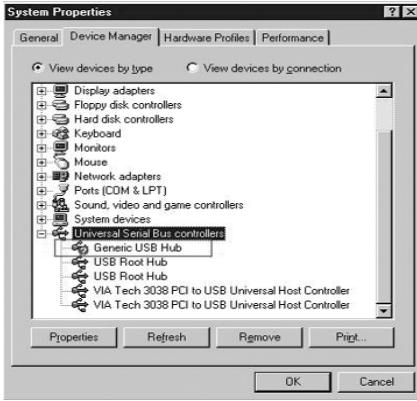

Windows ME:

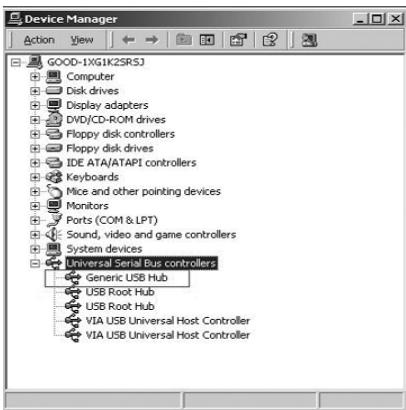

Windows 2000:

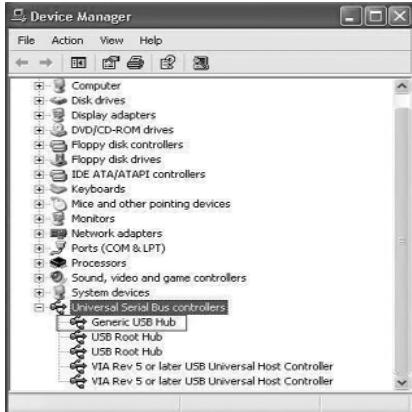

Windows XP:

Nota:

Usando Windows ME como sistemas operativo, nel Device Manager appeare un punto di domanda verde. Il motivo è che Windows ME non è in grado di riconoscere lamarca dello HUB USB. Ma cià non ha ripercussione alcuna sul suo funzionamento.

Stato di superamento del limite di corrente

• Quando si verifica un superamento del limite max. di corrente, la corrente versus la relativa porta viene interrotta immediamente.
• Se appara una finesta. pop-up con il titolo "USB HUB Current Limit Exceeded", premere sul tasto di Reset per continuare a lavorare. Potete riaviate lo HUBanche staccando alla corrente e riattaccandolo.

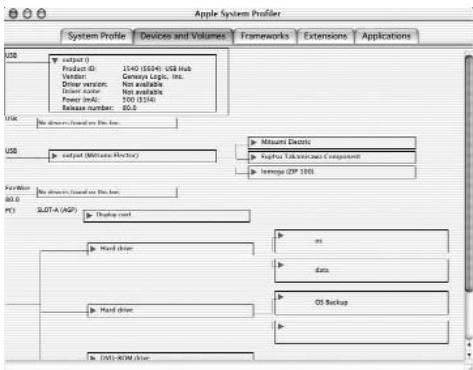

Mac OS X 10.1 e segg.:

A installatione conclusa ne potete verificare la correttezza nel dialogo "Apple System ProfilerDevices und Volumes\USB".

Certificazioni

FCC

L'apparecchio è stato collaudato e risponde alla parte 15 del regolamento FCC. L'esercizio dell'unità presupponne due condizioni:

[1] L'apparecchio non deve provocare interferenze dannose.
(2) L'apparecchio deve essere in grado di resistere a agli tipo di interferenza,anche se但这a interferenza limita il proprio esercizio.

Esclusione alla responsabilita

Le informazioni cont∉ne nel documento sono soggetti a modifica perché preavviso. Il produttore dell'apparecchio non da alcuna garanzia implicita o esplicitita in merito alla correttezza o alla completeness del presente documento e non si assume in alcuno modo una responsabilità per la perdita di utili o altri anni commerciali, ad inclusione ma non limitamente a danni commerciali specifici, casuali, consequences o di altre tipo. Non è permesso riproduire o trasmettere il presente

documento in parte o in tutto in modo meccanico, in forma di fotocopia o salvandolo come file su sistemi di registrarzione di informazioni e sistemi di accesso a informazionizza l'espresso assenso per iscritto del produttore.

Servizio di assistenza:

Qualora dovessero nascere dificoltà con l'esercizio del vostro Branch Power 2.0, vi preghiamo di mettervi in contatto con il vostro rivenditore o distributore locale. In-lottere potete sempre contattarci tramite [e-mail].

2 anni di garanzia Troverete il testo completo delle nostre condizioni di garanzia in internet sul site: www DICota.com.

Tutti i prodotti e la software sopraindicati sono marchi registrati dei rispetti titolari. Con riserva di errori.
