| Produkttyp | LED-Beleuchtungssteuerung |
| Marke | BEGLEC |
| Modell | MICRO LED MANAGER |
| Abmessungen (L × B × H) | 332 × 70 × 40 mm |
| Gewicht | 1,00 kg |
| Stromversorgung | AC 100 ~ 250 V, 50/60 Hz |
| LED-Ausgangsspannung | DC 24 V, gemeinsame Anode |
| LED-Ausgangsleistung | 50 W max (Rot: 16-17 W, Grün: 16-17 W, Blau: 16-17 W) |
| DMX-Konnektivität | XLR 3-polig (Eingang und Ausgang) |

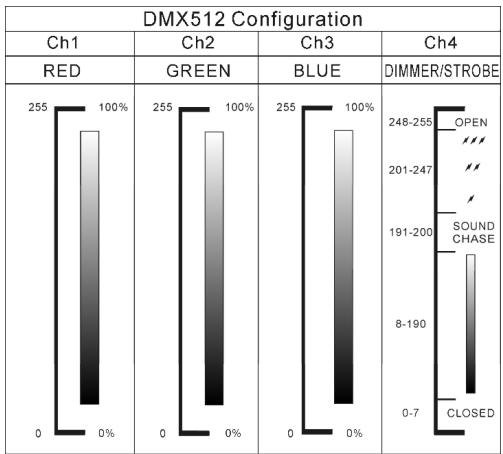

| DMX-Kanäle | 4 (CH1: Rot, CH2: Grün, CH3: Blau, CH4: Dimmer/Stroboskop) |
| Betriebsmodi | Feste Farben, Auto-Chase, Sound-Chase, Fade-Chase |
| Steuerung | Lokal, Wandschalter, Wanddimmer, LEDCON-Fernbedienung, DMX |
| Blackout-Funktion | Ja, über externen Wandschalter |
| Schutz | Kurzschlussschutzschaltung |
| Lüftung | Keine (lüfterlos, geräuschloser Betrieb) |
| Wartung und Reinigung | Weiches, leicht feuchtes Tuch; Benzin, Verdünner vermeiden |
| Sicherheit | Nicht öffnen, nicht Regen/Feuchtigkeit aussetzen, max. Temperatur 45°C |
| Ersatzteile und Reparierbarkeit | Keine vom Benutzer reparierbaren Teile; Sicherung nur von qualifiziertem Fachpersonal austauschbar |
| Allgemeine Informationen | Nur für den Innenbereich; konform mit europäischen Normen; umweltgerechte Entsorgung |
Häufig gestellte Fragen - MICRO LED MANAGER BEGLEC
Wie schließe ich passive LED-Scheinwerfer an den MICRO LED MANAGER an?
Verwenden Sie das mitgelieferte Adapter-Stromkabel oder direkt die abisolierten Drähte. Der weiße Draht ist der gemeinsame (Anode), der rote für Rot, der grüne für Grün, der blaue für Blau. Beachten Sie die maximale Gesamtlast von 50 W (16-17 W pro Farbe).
Welche Betriebsmodi sind verfügbar?
Vier Modi: Fixed colors (16 feste Farben), Auto chase (automatischer Chase mit 8 Geschwindigkeiten), Sound chase (reagiert auf Geräusche über internes Mikrofon), Fade chase (Überblend-Chase mit 8 Geschwindigkeiten).
Wie stelle ich die DMX-Adresse des Geräts ein?
Drei Methoden: (A) über die Taste 'Auto-DMX-Adressierung', indem Sie den gewünschten DMX-Kanal auf 255 setzen, (B) automatische Adressierung der gesamten Kette durch 5-Sekunden-Tastendruck, (C) manuell über die DIP-Schalter 1-9 (Werte 1,2,4,8,16,32,64,128,256) mit DIP 10 = OFF.
Wie verwende ich den Master/Slave-Modus?
Verbinden Sie die Geräte in einer DMX-Kette (Eingang/Ausgang). Stellen Sie DIP 10 auf OFF. Das Gerät mit freiem DMX-Eingang wird zum Master; die anderen Slaves werden automatisch gesteuert. Die DIP-Schalter der Slaves sind deaktiviert.
Kann man einen Wandschalter für die Blackout-Funktion verwenden?
Ja, schließen Sie einen Wandschalter an den analogen Eingang an. Wenn der Schalter geschlossen ist (ON), ist der LED-Ausgang aus (Blackout). Wenn er geöffnet ist (OFF), ist der Ausgang an. Funktioniert auch im DMX-Modus.
Wie schließe ich einen Wanddimmer an?
Schließen Sie den Wanddimmer an den Eingang 'Wall Dimmer Input' an, mit einem 2-adrigen Kabel für die Stromversorgung (0V und +12V) und einem abgeschirmten DMX-Kabel für das Signal. Stellen Sie den MICRO LED MANAGER mit den DIP-Schaltern auf DMX-Adresse 001.
Was ist die maximale Last pro Farbe?
Jede Farbe (Rot, Grün, Blau) unterstützt maximal 16 bis 17 W. Die Gesamtlast darf 50 W nicht überschreiten. Überschreitung kann das Gerät beschädigen.
Wie reinige ich das Gerät?
Verwenden Sie ein weiches, leicht feuchtes Tuch. Verwenden Sie niemals Benzin, Verdünner oder andere flüchtige Produkte. Vermeiden Sie, Wasser ins Innere zu bringen. Die Innenreinigung sollte von qualifiziertem Fachpersonal durchgeführt werden.
Was tun bei Kurzschluss?
Das Gerät ist gegen Kurzschlüsse geschützt. Bei einem Kurzschluss trennen Sie das Gerät für ca. 10 Sekunden vom Netz und schließen Sie es wieder an. Wenn das Problem weiterhin besteht, wenden Sie sich an einen qualifizierten Techniker.
Welche wichtigen Sicherheitshinweise gibt es?
Öffnen Sie nicht das Gehäuse (Stromschlaggefahr). Nicht Regen oder Feuchtigkeit aussetzen. Maximale Umgebungstemperatur 45°C. Nur für den Innenbereich verwenden. Vor jedem Eingriff Netzstecker ziehen. Reparaturen nur durch qualifiziertes Personal.
