| Producttype | LED-verlichtingsbeheer |
| Merk | BEGLEC |
| Model | MICRO LED MANAGER |
| Afmetingen (L × B × H) | 332 × 70 × 40 mm |
| Gewicht | 1,00 kg |
| Voeding | AC 100 ~ 250 V, 50/60 Hz |
| LED-uitgangsspanning | DC 24 V, gemeenschappelijke anode |
| LED-uitgangsvermogen | 50 W max (Rood: 16-17 W, Groen: 16-17 W, Blauw: 16-17 W) |
| DMX-connectiviteit | XLR 3-pins (ingang en uitgang) |
| DMX-kanalen | 4 (CH1: Rood, CH2: Groen, CH3: Blauw, CH4: Dimmer/Stroboscoop) |
| Werkingsmodi | Vaste kleuren, automatische chase, sound chase, fade chase |
| Bediening | Lokaal, muurschakelaar, muurdimmer, LEDCON-afstandsbediening, DMX |
| Black-out functie | Ja, via externe muurschakelaar |
| Bescherming | Beveiligingsschakelingen tegen kortsluiting |
| Ventilatie | Geen (zonder ventilator, stille werking) |
| Onderhoud en reiniging | Zachte, licht vochtige doek; vermijd benzeen, thinner |
| Veiligheid | Niet openen, niet blootstellen aan regen/vocht, max temperatuur 45°C |
| Onderdelen en repareerbaarheid | Geen door de gebruiker te repareren onderdelen; zekering vervangen door gekwalificeerd technicus |
| Algemene informatie | Alleen voor binnengebruik; voldoet aan Europese normen; milieuvriendelijke recycling |
Veelgestelde vragen - MICRO LED MANAGER BEGLEC
Hoe sluit ik passieve LED-projectoren aan op de MICRO LED MANAGER?
Gebruik de meegeleverde voedingsadapterkabel of direct de gestripte draden. De witte draad is de gemeenschappelijke (anode), de rode voor rood, de groene voor groen, de blauwe voor blauw. Houd rekening met de maximale belasting van 50 W totaal (16-17 W per kleur).
Welke werkingsmodi zijn beschikbaar?
Vier modi: Vaste kleuren (16 vaste kleuren), Auto chase (automatische chase met 8 snelheden), Sound chase (chase reagerend op geluid via interne microfoon), Fade chase (fade chase met 8 snelheden).
Hoe stel ik het DMX-adres van het apparaat in?
Drie methoden: (A) via de knop 'Automatisch DMX-adresseren' door het gewenste DMX-kanaal op 255 te zetten, (B) automatisch adresseren van de hele keten door de knop 5 seconden ingedrukt te houden, (C) handmatig via de DIP-schakelaars 1-9 (waarden 1,2,4,8,16,32,64,128,256) met DIP 10 = UIT.
Hoe gebruik ik de master/slave modus?
Verbind de apparaten in een DMX-keten (ingang/uitgang). Zet DIP 10 op UIT. Het apparaat met de vrije DMX-ingang wordt master; de andere slaves worden automatisch bestuurd. De DIP-schakelaars van de slaves zijn uitgeschakeld.

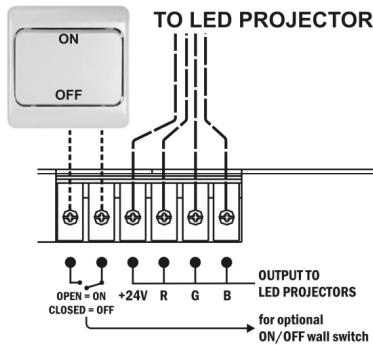

Kan ik een muurschakelaar gebruiken voor de black-out functie?
Ja, sluit een muurschakelaar aan op de analoge ingang. Wanneer de schakelaar gesloten is (ON), is de LED-uitgang uit (black-out). Wanneer open (OFF), is de uitgang aan. Werkt ook in DMX-modus.

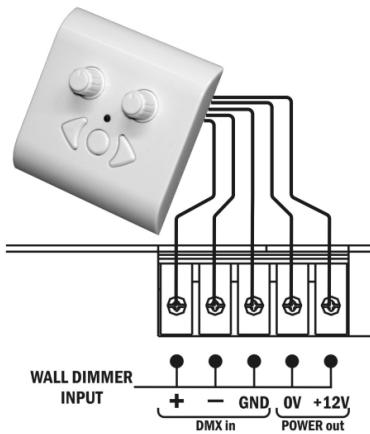

Hoe sluit ik een muurdimmer aan?
Sluit de muurdimmer aan op de ingang 'Wall Dimmer Input' met een 2-draads kabel voor de voeding (0V en +12V) en een afgeschermde DMX-kabel voor het signaal. Stel de MICRO LED MANAGER in op DMX-adres 001 met de DIP-schakelaars.
Wat is de maximale belasting per kleur?
Elke kleur (rood, groen, blauw) ondersteunt maximaal 16 tot 17 W. De totale belasting mag niet hoger zijn dan 50 W. Overschrijding kan het apparaat beschadigen.
Hoe reinig ik het apparaat?
Gebruik een zachte, licht vochtige doek. Gebruik nooit benzeen, thinner of andere vluchtige stoffen. Voorkom dat er water in het apparaat komt. Interne reiniging moet worden uitgevoerd door een gekwalificeerd technicus.
Wat te doen bij kortsluiting?
Het apparaat is beschermd tegen kortsluiting. Als er kortsluiting optreedt, koppel het apparaat dan ongeveer 10 seconden los van het net en sluit het opnieuw aan. Als het probleem aanhoudt, neem contact op met een gekwalificeerd technicus.
Wat zijn de belangrijke veiligheidswaarschuwingen?
Niet de behuizing openen (risico op elektrische schok). Niet blootstellen aan regen of vocht. Maximale omgevingstemperatuur 45°C. Alleen binnenshuis gebruiken. Uitschakelen voor onderhoud. Reparaties moeten worden uitgevoerd door gekwalificeerd personeel.
