BEDIENUNGSANLEITUNG OVATOR S-600 NAIM

ENGLISH, DEUTSCH, FRANÇAIS, ITALIANO

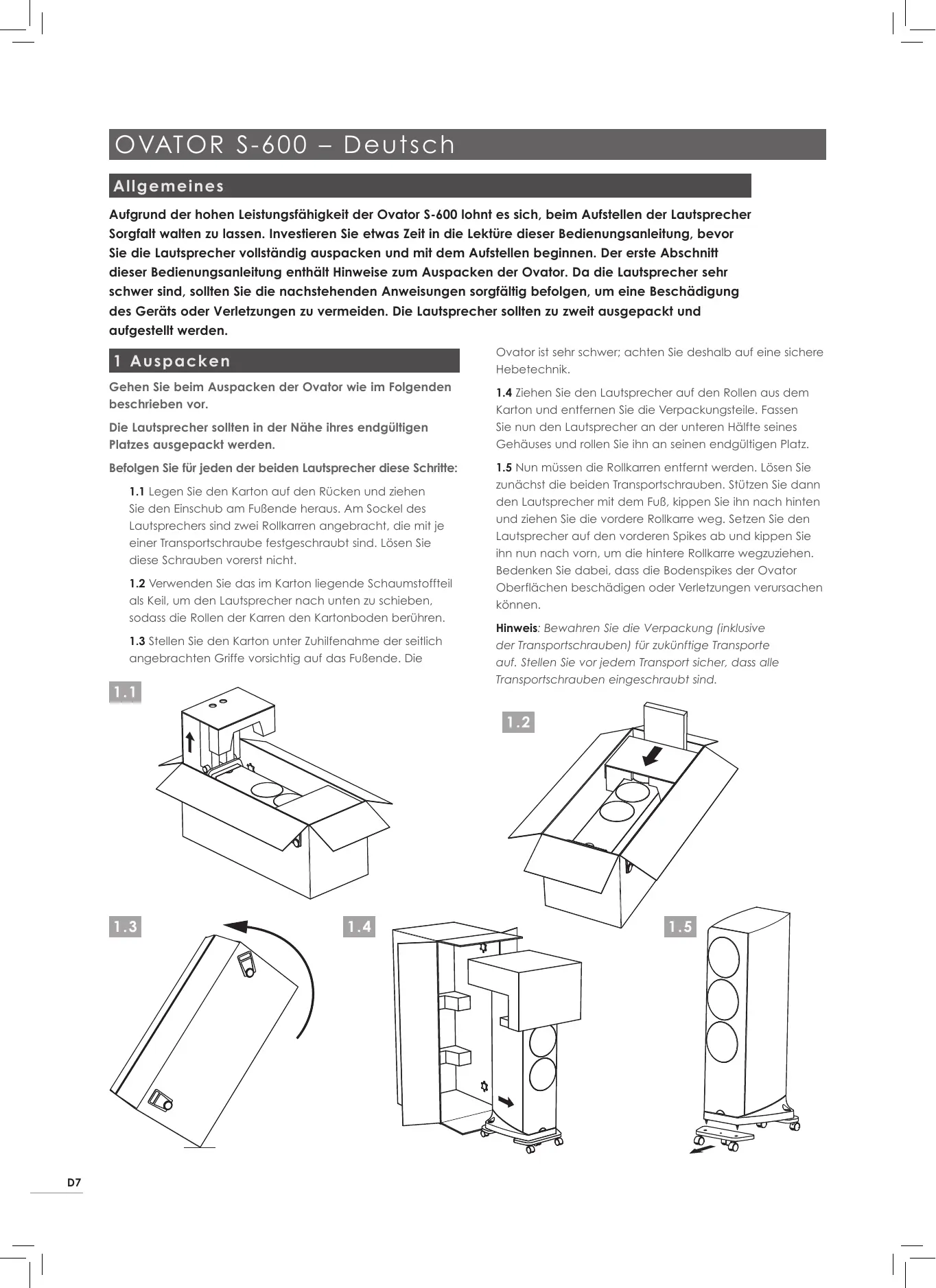

O VAT OR S-600 – D eut sch Allgemeines Aufgrund der hohen Leistungsfähigkeit der Ovator S-600 lohnt es sich, beim Aufstellen der Lautsprecher Sorgfalt walten zu lassen. Investieren Sie etwas Zeit in die Lektüre dieser Bedienungsanleitung, bevor Sie die Lautsprecher vollständig auspacken und mit dem Aufstellen beginnen. Der erste Abschnitt dieser Bedienungsanleitung enthält Hinweise zum Auspacken der Ovator. Da die Lautsprecher sehr schwer sind, sollten Sie die nachstehenden Anweisungen sorgfältig befolgen, um eine Beschädigung des Geräts oder Verletzungen zu vermeiden. Die Lautsprecher sollten zu zweit ausgepackt und aufgestellt werden. Ovator ist sehr schwer; achten Sie deshalb auf eine sichere Hebetechnik. 1 Au spa cke n Gehen Sie beim Auspacken der Ovator wie im Folgenden beschrieben vor. Die Lautsprecher sollten in der Nähe ihres endgültigen Platzes ausgepackt werden. Befolgen Sie für jeden der beiden Lautsprecher diese Schritte:

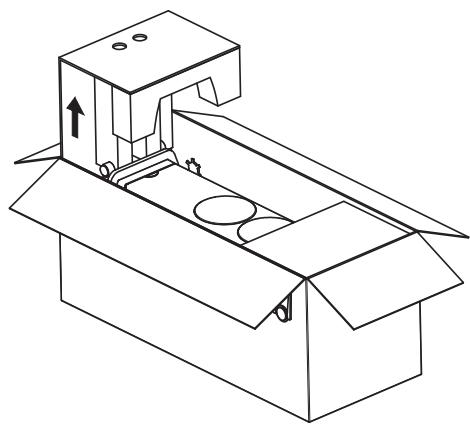

1.1 Legen Sie den Karton auf den Rücken und ziehen

Sie den Einschub am Fußende heraus. Am Sockel des Lautsprechers sind zwei Rollkarren angebracht, die mit je einer Transportschraube festgeschraubt sind. Lösen Sie diese Schrauben vorerst nicht.

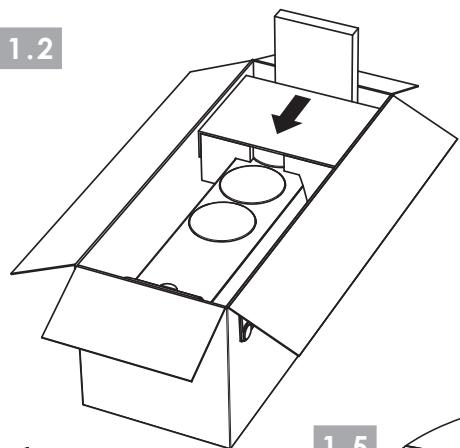

1.2 Verwenden Sie das im Karton liegende Schaumstoffteil

als Keil, um den Lautsprecher nach unten zu schieben, sodass die Rollen der Karren den Kartonboden berühren.

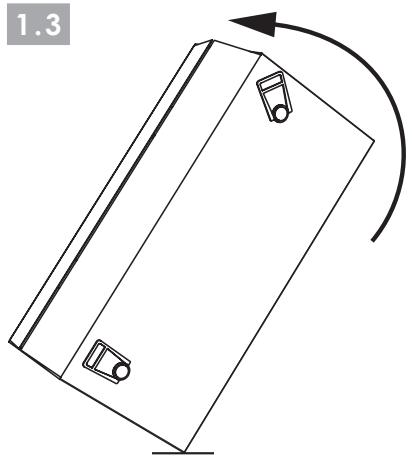

1.3 Stellen Sie den Karton unter Zuhilfenahme der seitlich

angebrachten Griffe vorsichtig auf das Fußende. Die

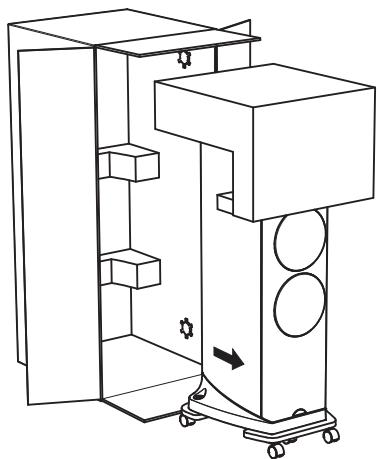

1.4 Ziehen Sie den Lautsprecher auf den Rollen aus dem

Karton und entfernen Sie die Verpackungsteile. Fassen Sie nun den Lautsprecher an der unteren Hälfte seines Gehäuses und rollen Sie ihn an seinen endgültigen Platz.

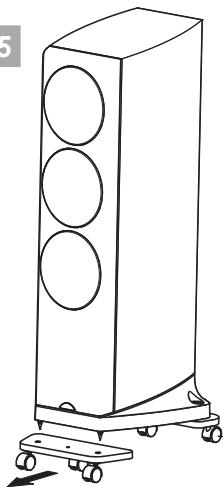

1.5 Nun müssen die Rollkarren entfernt werden. Lösen Sie

zunächst die beiden Transportschrauben. Stützen Sie dann den Lautsprecher mit dem Fuß, kippen Sie ihn nach hinten und ziehen Sie die vordere Rollkarre weg. Setzen Sie den Lautsprecher auf den vorderen Spikes ab und kippen Sie ihn nun nach vorn, um die hintere Rollkarre wegzuziehen. Bedenken Sie dabei, dass die Bodenspikes der Ovator Oberflächen beschädigen oder Verletzungen verursachen können. Hinweis: Bewahren Sie die Verpackung (inklusive der Transportschrauben) für zukünftige Transporte auf. Stellen Sie vor jedem Transport sicher, dass alle Transportschrauben eingeschraubt sind.

O VAT OR S-600 – D eut sch 2 Au fst e l l en Nachdem Sie die Lautsprecher ausgepackt haben, können Sie sie an der gewünschten Stelle platzieren. Achten Sie beim Bewegen der Lautsprecher darauf, dass die Bodenspikes keine Verletzungen oder Schäden verursachen. Lösen Sie die Transportsicherung des Hoch-/ Mitteltonchassis erst, wenn die Lautsprecher an ihrem endgültigen Platz stehen. Nachstehend finden Sie Hinweise zur Positionierung der Lautsprecher. Unter Umständen müssen Sie die Lautsprecher neu positionieren, wenn sie eingespielt sind und Sie sich mit ihrer Klangcharakteristik vertraut gemacht haben. Die Ovator ist nicht magnetisch abgeschirmt und sollte daher nicht in der Nähe von Röhrenfernsehern oder anderen magnetisch empfindlichen Geräten aufgestellt werden.

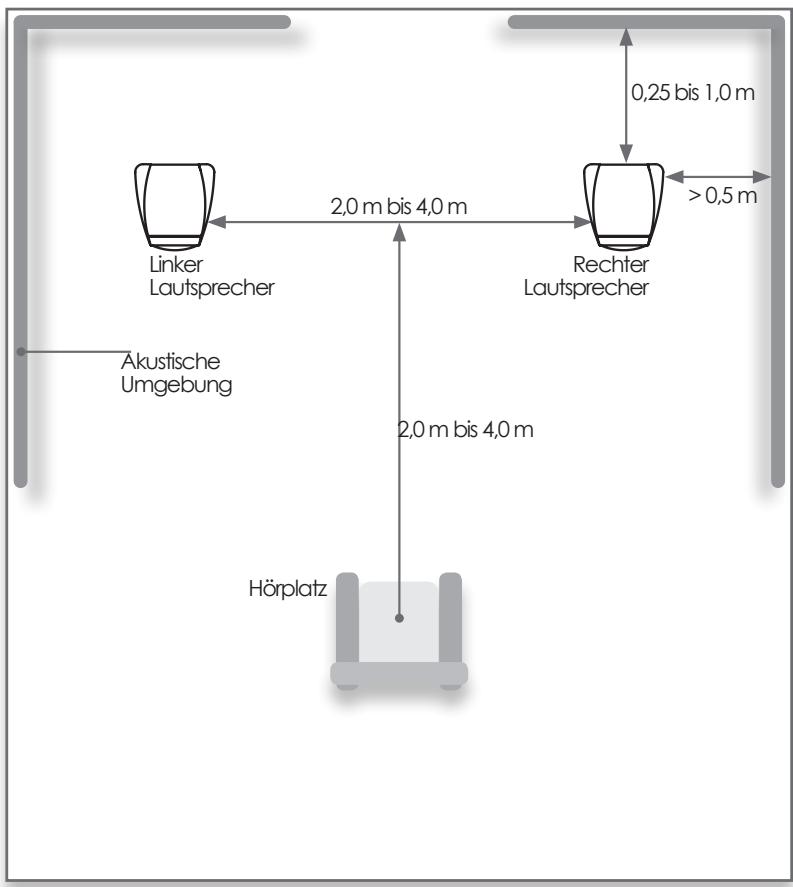

Die erzielte Klangqualität hängt immer von der Raumakustik und der Platzierung der Lautsprecher ab. Selbst geringfügige Veränderungen der Position können einen Einfluss auf den Klang haben, wie auch Veränderungen an der Einrichtung, zum Beispiel ein neu hinzugekommenes größeres Möbelstück. Hinweis: Dicke Vorhänge wirken sich beispielsweise anders auf die Akustik aus als freie Fensterflächen, Bücherregale anders als eine glatte Wand. Abbildung 2.2 veranschaulicht die oben gegebenen Hinweise. Im Folgenden erhalten Sie allgemeine Hinweise zum Aufstellen der Ovator. Jeder Raum besitzt jedoch eine eigene Akustik, weshalb die optimale Positionierung in Ihrem Raum von der hier empfohlenen abweichen kann. Versuchen Sie, die Lautsprecher so zu positionieren, dass sie zwischen 2,0 und 4,0 Meter voneinander und zwischen 0,25 und 1,0 Meter von der (nach Möglichkeit festen) Rückwand entfernt stehen. Die Lautsprecher sollten nicht in den Raumecken stehen. Der Abstand der beiden Lautsprecher zueinander und ihr Abstand zur Rückwand sind die beiden Parameter, die am wahrscheinlichsten einer Neujustierung bedürfen, wenn die Lautsprecher eingespielt sind und Sie sich mit ihrer Klangcharakteristik vertraut gemacht haben. Wenn Sie die Ovator näher an die hintere Wand stellen, wird die Wiedergabe der tiefen Frequenzen verstärkt. Allerdings können Klarheit und Timing darunter leiden. Hinweis: Die Lautsprecher müssen nicht eingewinkelt werden. Das Einwinkeln kann jedoch bei der Feinabstimmung der Positionierung helfen. Der Hörplatz sollte von beiden Lautsprechern gleich weit entfernt sein und sein Abstand zur Lautsprecherbasis sollte etwa so groß sein wie der Abstand zwischen den beiden Lautsprechern. 2 . 2 R oom L a y ou t 0,25 bis 1,0 m > 0,5 m 2,0 m bis 4,0 m Linker Lautsprecher Rechter Lautsprecher Akustische Umgebung 2,0 m bis 4,0 m Hörplatz Überdies ist es von Vorteil, wenn die unmittelbare Umgebung beider Lautsprecher jeweils ähnliche akustische Eigenschaften aufweist; insbesondere die beiden seitlichen Wände sollten im Bereich zwischen Hörplatz und Lautsprechern möglichst gleich beschaffen sein.

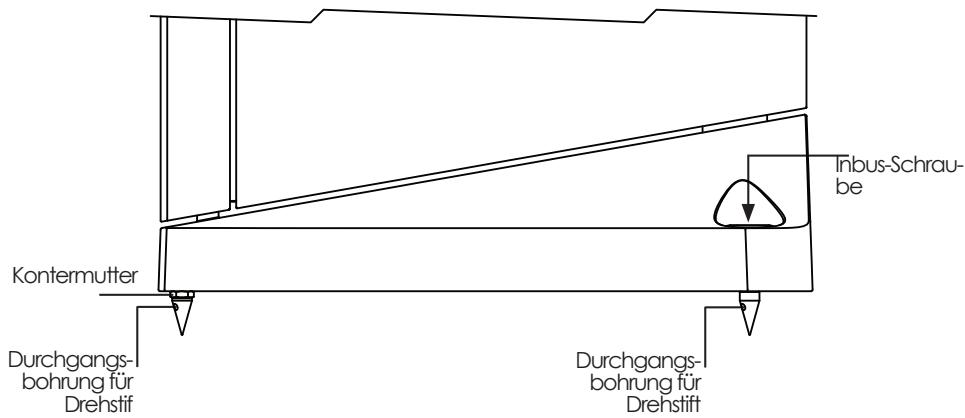

O VATO R S-600 – D eut sch 2 .3 Bodenspike s j ustie re n Die Ovator ist mit Bodenspikes ausgestattet, die einen definierten Übergang zwischen Lautsprecher und Boden gewährleisten. Die Bodenspikes sollten so justiert werden, dass der Lautsprecher gerade steht und nicht wackelt. Alle vier Bodenspikes können verstellt werden; die beiden hinteren Spikes lassen sich jedoch leichter justieren, da sie aufgrund der Konstruktion des Lautsprechersockels von oben zugänglich sind. Um einen der hinteren Spikes zu justieren, entfernen Sie zuerst mithilfe des im Lieferumfang enthaltenen Inbus-Schlüssels die Madenschraube, die den Spike arretiert. Stecken Sie dann den 4-mm-Inbus- 2 .4 Bode nspike s Schlüssels von oben in den Spike und drehen Sie ihn im Uhrzeigersinn, wenn Sie den Spike nach unten aus dem Sockel herausdrehen wollen, und gegen den Uhrzeigersinn, wenn Sie ihn in den Sockel hineindrehen wollen. Schrauben Sie danach die Madenschraube wieder ein. Um zu verhindern, dass sich der Spike dabei verdreht, können Sie den im Lieferumfang enthaltenen Drehstift in die Durchgangsbohrung des Spikes stecken und ihn festhalten. Abbildung 2.4 veranschaulicht die Spikejustage. Wenn der Lautsprecher auf einem Teppich steht, kann sich ein Justieren der vorderen Spikes erübrigen. Sollte es erforderlich sein, lösen Sie zuerst die Kontermutter mithilfe eines 13-mm-Maulschlüssels. Stecken Sie dann den Drehstift in die Durchgangsbohrung des Spikes und drehen Sie ihn auf die erforderliche Länge. Schrauben Sie danach die Kontermutter wieder fest. Abbildung

2.4 veranschaulicht die Spikejustage.

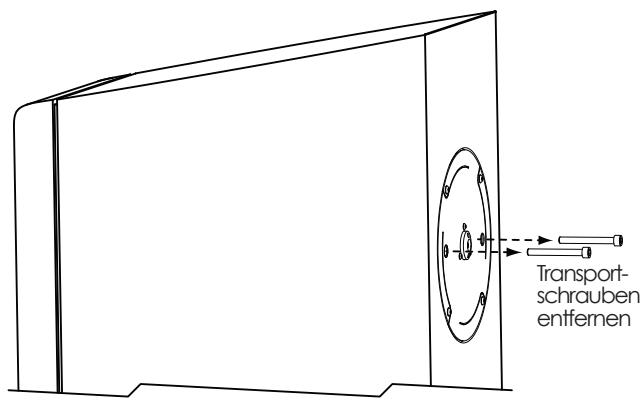

Inbus-Schraube Kontermutter Durchgangsbohrung für Drehstif Durchgangsbohrung für Drehstift 2 .5 Transpo rtsic he rung de s BM R -M od u l s Hinweis: Wenn Sie die Ovator auf Parkett oder einem ähnlichen Boden aufstellen wollen, sollten Sie Naim-Parkettschoner verwenden und die Spikes so justieren, dass ihre Spitze so wenig wie möglich aus der Kontermutter herausragt. Parkettschoner erhalten Sie von Ihrem Naim-Händler. 2 . 6 Tr a n s p or t s ch r a u b en en t f ern en Das BMR-Modul (das Hoch-/Mitteltonchassis) der Ovator ist mithilfe von zwei Blattfedern vom Lautsprechergehäuse entkoppelt. Die Entkopplungsvorrichtung wird während des Transports mithilfe von zwei Transportschrauben gesichert; diese Schrauben müssen vor der Inbetriebnahme des Lautsprechers entfernt werden. Die Transportschrauben befinden sich an der Rückseite des Lautsprechers (direkt hinter dem BMR-Modul). Entfernen Sie die beiden Schrauben mithilfe des im Lieferumfang enthaltenen 5-mm-Inbus-Schlüssels und bewahren Sie sie für zukünftige Transporte auf. Die beiden mitgelieferten Plastikkappen dienen zum Abdecken der Schraublöcher. Abbildung 2.6 veranschaulicht das Lösen der Transportsicherung. Transportschrauben entfernen Hinweis: Die Transportschrauben müssen zum Verpacken und Transportieren der Lautsprecher wieder eingeschraubt werden. Ziehen Sie die Transportschrauben vor dem Verpacken fest genug an, um das BMR-Modul zu arretieren. Plastikkappen einstecken

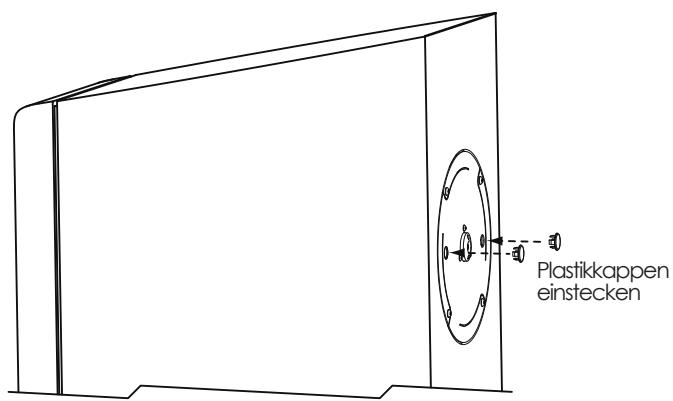

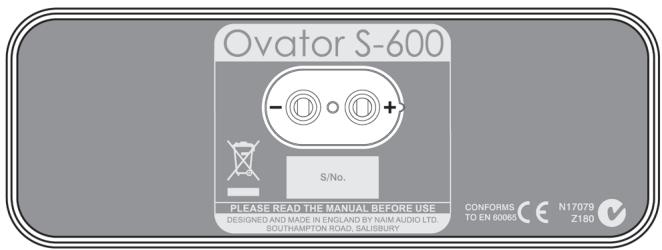

O VATO R S-600 – D eut sch 3 An schl i e ßen Die Ovator-Lautsprecher sind mit Passivfrequenzweichen ausgestattet, können jedoch für den Betrieb mit einer Naim-Aktivfrequenzweiche und mehreren Verstärkern umgerüstet werden. Weitere Informationen hierzu erhalten Sie von Ihrem Händler oder der zuständigen Vertriebsgesellschaft. 3 .1 Kabe l und Ansc hlüsse Zum Anschließen der Ovator an Naim-Verstärker empfehlen wir Naim-Lautsprecherkabel (manche NaimVerstärker sollten konstruktionsbedingt nur mit NaimLautsprecherkabeln betrieben werden). Beide Kabel sollten gleich lang sein; die Mindestlänge beträgt 3,5 Meter, die Höchstlänge 20 Meter. Wenn ein Lautsprecherkabel aufgrund der Platzierung der Anlage zu lang ist, um gerade verlegt zu werden, rollen Sie es nicht auf, sondern legen Sie es ziehharmonikaartig zusammen. Das Anschlussterminal der Ovator ist mit den speziell entwickelten Ovator-Lautsprechersteckern kompatibel. Diese bieten die bestmögliche Klangqualität, es können jedoch auch andere 4-mm-Stecker verwendet werden. Ihr Händler kann Lautsprecherkabel mit Ovator-Steckern an einem Ende und für den Verstärker geeigneten Steckern am anderen Ende konfektionieren. 3 . 2 A n s ch l u s s p ol u n g Achten Sie darauf, dass Sie die Lautsprecher richtig gepolt anschließen, d.h., dass jeweils der Pluspol des Lautsprechers (durch + gekennzeichnet) an den Pluspol des Lautsprecherausgangs am Verstärker und der Minuspol des Lautsprechers (durch + gekennzeichnet) an den Minuspol des Lautsprecherausgangs am Verstärker angeschlossen ist. Abbildung 3.3 zeigt das Anschlussterminal der Ovator. Hinweis: Naim-Lautsprecherkabel sind an einer Seite mit einem Grat versehen, um die korrekte Polung zu erleichtern. Der Pluspol von Naim-Lautsprechersteckern ist durch eine Plastiklasche gekennzeichnet. 3 . 3 A n s ch l u s s t er m i n a l 4 Tech ni sc he D a te n Frequenzgang: 28 Hz bis 35 kHz (im Raum) Wirkungsgrad: 88 dB (bei 2,83 V und 1 m) Nennimpedanz: 4 Ohm (Minimum: 3,2 Ohm) Verstärkerempfehlung: 25 bis 150 W (8 Ohm) Gewicht: 61 kg Abmessungen: 1168 x 401 x 434 mm (H x B x T) inkl. Spikes und Abdeckungen Ausführungen: Kirsche, Ahorn, Zebrano schwarz, Rosenholz 5 Kon f ormi tä tse rkl ärung Hersteller: Naim Audio Limited, Southampton Road, Salisbury, England, SP1 2LN Produkt: Ovator S-600 Sicherheit: EN 60065: Audio-, Video- und ähnliche elektronische Geräte EMV Störaussendungen: EN 55013: Ton- und Fernseh-Rundfunkempfänger und verwandte Geräte der Unterhaltungselektronik – Funkstöreigenschaften – Grenzwerte und Messverfahren EMV Störfestigkeit: EN 55020: Ton- und Fernseh-Rundfunkempfänger und verwandte Geräte der Unterhaltungselektronik – Störfestigkeitseigenschaften – Grenzwerte und Prüfverfahren In Übereinstimmung mit EG-Richtlinien: 2006/95/EG (Sicherheit), 2004/108/EG (EMV), 2002/95/EG (RoHS), 2002/96/EG (WEEE) D10 Naim Audio Limited, Southampton Road, Salisbury, England SP1 2LN Tel: +44 (0)1722 426600 Fax: +44 (0)871 230 1012 W: www.naimaudio.com Part No. 12-001-0087 Iss. 1 M anuel de r é f é rence E nceinte O vator S - 6 0 0
