Type de produit	Enceinte colonne (floorstanding)
Marque	NAIM
Modèle	OVATOR S-600
Dimensions (H x L x P)	1168 mm x 401 mm x 434 mm (pointes et grilles incluses)
Poids	61 kg par enceinte
Réponse en fréquence	28 Hz - 35 kHz (in room)
Sensibilité	88 dB @ 1 m pour 2,83 V
Impédance nominale	4 Ohms (minimum 3,2 Ohms)
Amplificateur recommandé	25 - 150 W (sous 8 Ohms)
Finition	Merisier, Érable, Zebrano, Palissandre
Type de haut-parleur	Module BMR (Balanced Mode Radiator) avec suspension à ressort à lames double
Filtrage	Passif, convertible en actif avec filtres actifs Naim
Connectique	Bornes spéciales pour connecteurs Naim, compatible fiches 4 mm
Câble recommandé	Câble d'enceintes Naim, longueur identique 3,5 à 20 m
Pointes de découplage	4 pointes réglables avec clé Allen 4 mm et écrou de verrouillage 13 mm
Vis de transport BMR	2 vis à retirer avant utilisation, clé Allen 5 mm
Blindage magnétique	Non blindé, tenir à l'écart des écrans CRT
Normes de sécurité	EN 60065
Normes CEM	EN 55013 (émissions), EN 55020 (immunité)
Conformité européenne	2006/95/EC, 2004/108/EC, 2002/95/EC (RoHS), 2002/96/EC (DEEE)

FOIRE AUX QUESTIONS - OVATOR S-600 NAIM

Comment déballer l'Ovator S-600 ?

Le déballage nécessite deux personnes. Placez la boîte sur le dos, tirez l'embout coulissant, puis utilisez l'intercalaire en mousse pour faire rouler l'enceinte hors de la boîte. Retirez les chariots à roulettes en commençant par l'avant. Conservez tous les emballages pour un éventuel réexpédition.

Quelle doit être la distance entre les enceintes et le mur ?

Espacer les enceintes de 2,0 à 4,0 mètres et les éloigner des coins. Chaque enceinte doit être à 0,25 à 1,0 mètre d'un mur plein arrière. La distance par rapport au mur arrière influence les basses fréquences.

Comment régler les pointes de découplage ?

Utilisez la clé Allen 4 mm fournie pour ajuster les pointes arrière par le haut. Pour les pointes avant, desserrez l'écrou de verrouillage avec une clé plate 13 mm, puis tournez la pointe avec la broche de serrage. Assurez-vous que l'enceinte est stable et verticale.

Que sont les vis de transport du BMR et quand les retirer ?

Ce sont deux vis situées sur le panneau arrière derrière le BMR. Retirez-les avec une clé Allen 5 mm avant d'utiliser l'enceinte pour libérer le système de suspension. Conservez-les pour un transport futur. Bouchez les trous avec les fiches plastique fournies.

Quel câble d'enceinte utiliser ?

Utilisez de préférence des câbles Naim. Les longueurs doivent être égales entre 3,5 et 20 mètres. Ne pas enrouler le surplus, mais faire un aller-retour entre l'amplificateur et l'enceinte. Les connecteurs spéciaux Ovator sont recommandés.

Comment vérifier la polarité des connexions ?

Connectez la borne positive de l'enceinte (marquée +) à la borne positive de l'amplificateur, et la borne négative (marquée -) à la borne négative. Le câble Naim a une nervure pour identifier le côté positif.

Puis-je utiliser l'Ovator S-600 en système actif ?

Oui, les enceintes sont convertibles en actif en utilisant des filtres actifs Naim avec plusieurs amplificateurs. Contactez votre revendeur pour plus d'informations.

Y a-t-il une période de rodage ?

Oui, les performances évoluent pendant la période de rodage. Ajustez le positionnement pendant cette période pour obtenir le meilleur son.

Les enceintes sont-elles blindées magnétiquement ?

Non, elles ne sont pas blindées. Maintenez-les à l'écart des écrans à tube cathodique et autres objets magnétiquement sensibles.

Comment nettoyer et entretenir l'Ovator S-600 ?

Utilisez un chiffon sec et doux pour dépoussiérer le coffret. Évitez les produits abrasifs. Les grilles peuvent être dépoussiérées avec un aspirateur à faible puissance.

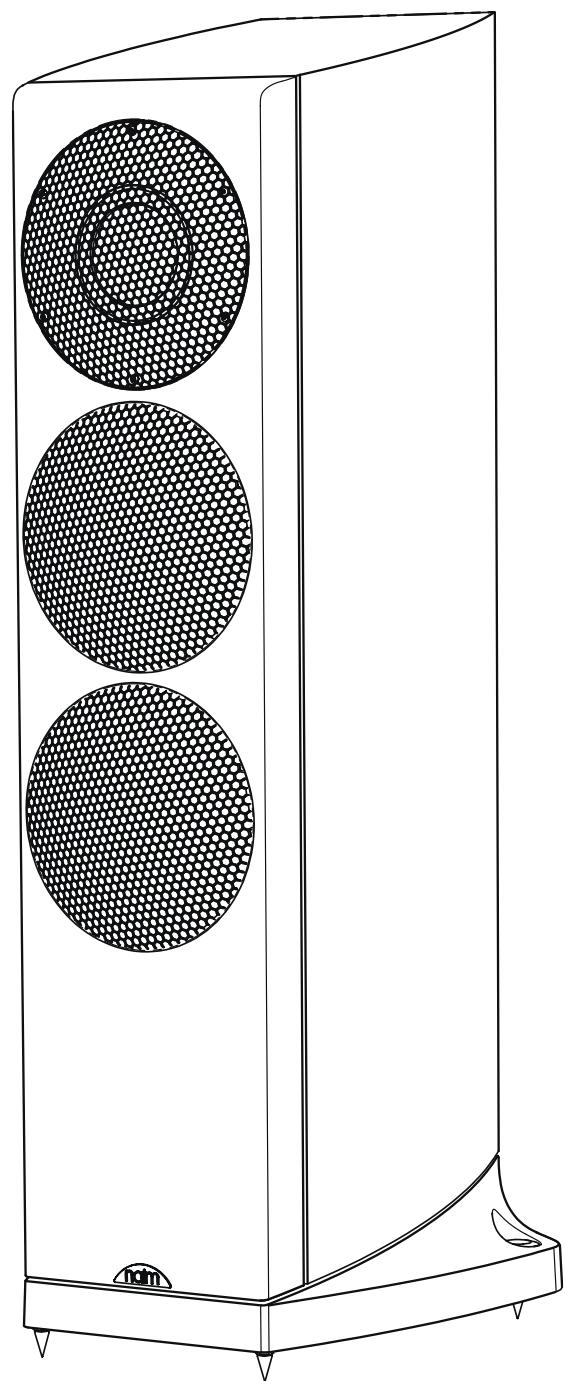

MODE D'EMPLOI OVATOR S-600 NAIM

Introduction et déballage

L'Ovator S-600 est un produit de très haute performance qui récompensera largement les efforts que vous consacrez à son installation. Il est important de lire ce manuel avant de déballer complètement et d'installer vos enceintes. Le manuel commence par des instructions de déballage. Les enceintes Ovator sont très lourdes et pour éviter d'endommager les enceintes ou des blessures, vous devez suivre ces instructions avec attention. Le déballage et l'installation des enceintes Ovator nécessitent deux personnes et ne devraient pas être tentés seul.

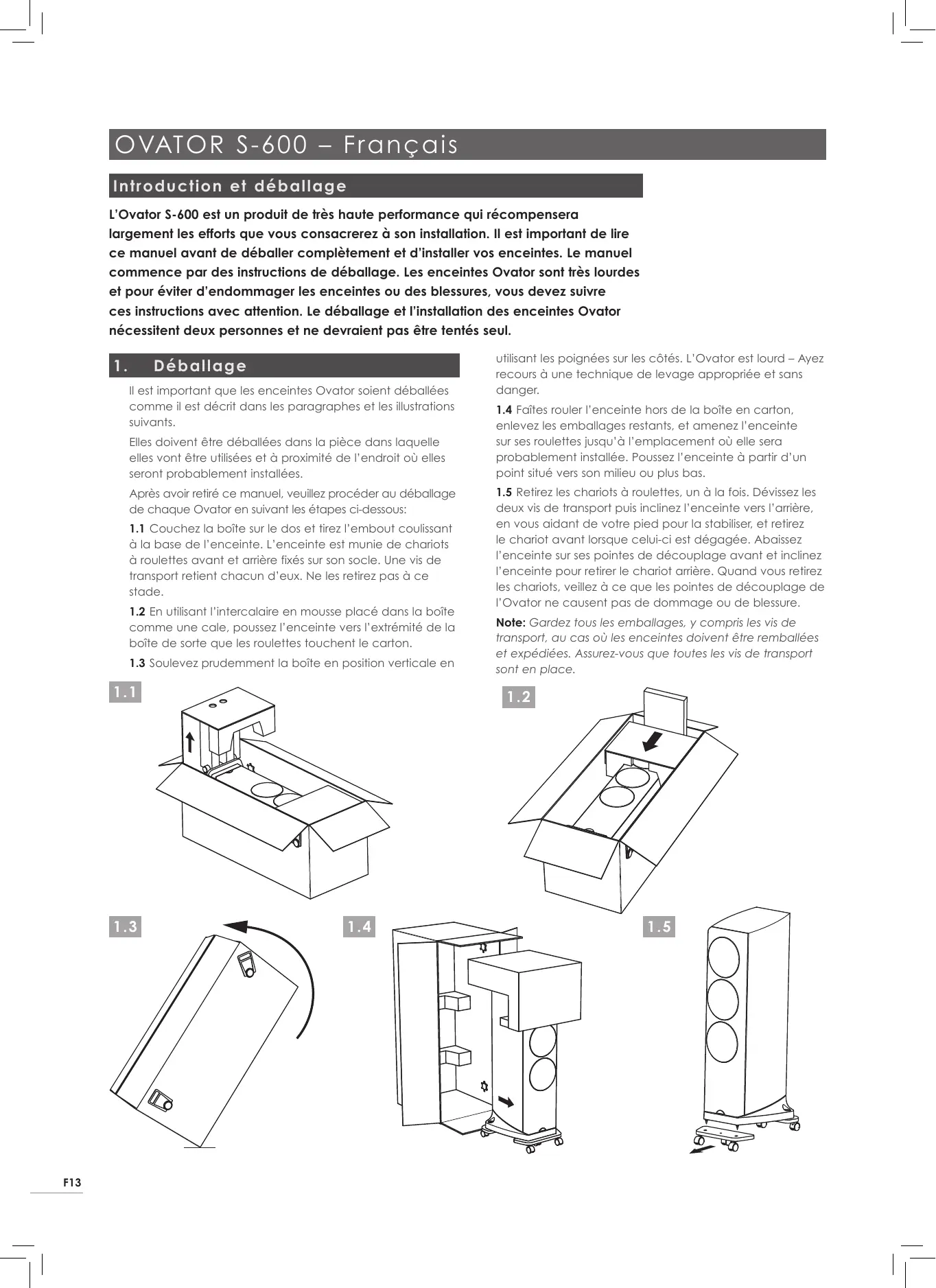

1. Déballage

Il est important que les enceintes Ovator soient déballées comme il est précisé dans les paragraphes et les illustrations suivants.

Elles doivent être déballées dans la pièce dans laquelle elles seront utilisées et à proximité de l'endroit où elles seront probablement installées.

Après avoir retiré ce manuel, veuillez procéder au déballage de chaque Ovator en suivant les étapes ci-dessous:

1.1 Couchez la boîte sur le dos et tirez l'embout coulissant à la base de l'enceinte. L'enceinte est munie de chariots à roulettes avant et arrêté fixés sur son socle. Une vis de transport retient chacun d'eux. Ne les retirez pas à ce stade. 1.2 En utilisant l'intercalaire en mousse placé dans la boîte comme une cale, poussez l'enceinte vers l'extrémité de la boîte de sorte que les roulettes touchent le carton. 1.3 Soulevez prudemment la boîte en position verticale en

Utilisant les poignées sur les côtés. L'Ovator est lourd - ayez recours à une technique de levage appropriée et sans danger.

1.4 Faites rouler l'enceinte hors de la boîte en carton, enlevez les emballages restants, et amenez l'enceinte sur ses roulettes jusqu'à l'emplacement où elle sera probablement installée. Poussez l'enceinte à partir d'un point situé vers son milieu ou plus bas. 1.5 Retirez les chariots à roulettes, un à la fois. Dévissez les deux vis de transport puis inclinez l'enceinte vers l'arrête, en vous aidant de votre pied pour la stabiliser, et retirez le chariot avant lorsque celui-ci est dégagé. Abaissez l'enceinte sur ses pointes de découvrage avant et inclinez l'enceinte pour retirer le chariot arrière. Quand vous retirez les chariots, veillez à ce que les pointes de découvrage de l'Ovator ne causent pas de dommage ou de blessure.

Note: Gardez tous les emballages, y compris les vis de transport, au cas où les enceintes doivent être remballées et expédiées. Assurez-vous que toutes les vis de transport sont en place.

1.1

1.2

1.3

1.4

1.5

2 Installation

Une fois les enceintes Ovator complètement déballées, elles peuvent être manœuvrées si nécessaire dans leurs positions initiales. Prenez garde lors de leur manœuvre que les pointes de découpage ne causent pas de dommages ou de blessures. Ne retirez pas les vis de transport du BMR de l'Ovator tant que les enceintes ne sont pas installées dans leurs positions finales.

Des directives concernant le positionnement sont fournies dans la section suivante mais vous devez préférer à ajuster leur positionnement pendant leur période de rodage et au fur et à mesure qu'elles vous deviennent plus familières.

L'Ovator n'a pas de blindage magnétique et doit être maintenu à l'écart d'écrans à tube cathodique et autres objets magnétiquement sensibles.

2.1 Positionnement

Les performances de toute enceinte seront influencées par la pièce et la position dans lesquelles elle se trouve. Même de petits changements de la position de l'enceinte peuvent influencer le son de manière significative. Les changements dans le contenu de la pièce, l'introduction d'un meuble imposant par exemple, peuvent également avoir un effet.

Les paragraphes qui suivent ne constituent qu'un guide général du positionnement de l'Ovator. Chaque pièce d'écoute est différente et il se peut que vous trouviez une autre solution de positionnement qui fonctionne mieux dans la yourselves.

En général, essayez de choisir un site pour les enceintes Ovator dans lequel elles pourront être espacées d'une distance de 2,0 à 4,0 mètres, éloignées des coins de la pièce, et où chacune d'elles est à une distance de 0,25 à 1,0 mètre d'un mur plein arrière. La distance entre les enceintes et le mur arrière est l'aspect du positionnement le plus susceptible de

nécessiter des ajustements pendant la période de rodage et au fur et à mesure que vous vous familiarisez avec leurs performances dans votre pièce.

Si l'Ovator est rapproché du mur arrière, les éléments basses fréquences de la musique deviendront plus proéminents. Cela peut cependant se produire au détriment de la clarté et du rythme des graves.

Note: Il n'est pas nécessaire d'orienter l'Ovator vers l'intérieur en direction de la position d'écoute, mais cela pourrait être un réglage de précision utile.

La principale position d'écoute doit être au centre entre les enceintes, à une distance d'elles environ égale à celle qui sépare les enceintes elles-mêmes.

Essayez de positionner chaque Ovator dans un environnement acoustique en champ proche similaire et comptant des caractéristiques acoustiques similaires le long des murs latéraux en direction de la position d'écoute.

Note: Différents environnements acoustiques en champ proche et caractéristiques seront créés, par exemple, par des rideaux lourds et des fenêtres en verre, ou un mur avec des plaques de plâtre avec ou sans bibliothèque.

Le diagramme 2.2 illustre les directives de positionnement décrites ci-dessus.

2.2 Agencement de la pièce

2.3 Utilisation de pointes de découplage

L'Ovator est équipé de pointes de découplage pour fixer avec précision son interface mécanique avec la structure de la pièce d'écoute. Les pointes de découplage doivent être ajustées pour veiller à ce que les enceintes soient en position verticale et stable.

Les quatre pointes de découplage sont réglables, mais l'ajustement des pointes arrêté est plus facile grâce à l'accès par le haut rendu possible par la conception du socle de l'Ovator. Pour régler une pointe de découplage arrêté, retirez d'abord la vis de verrouillage avec la clé.

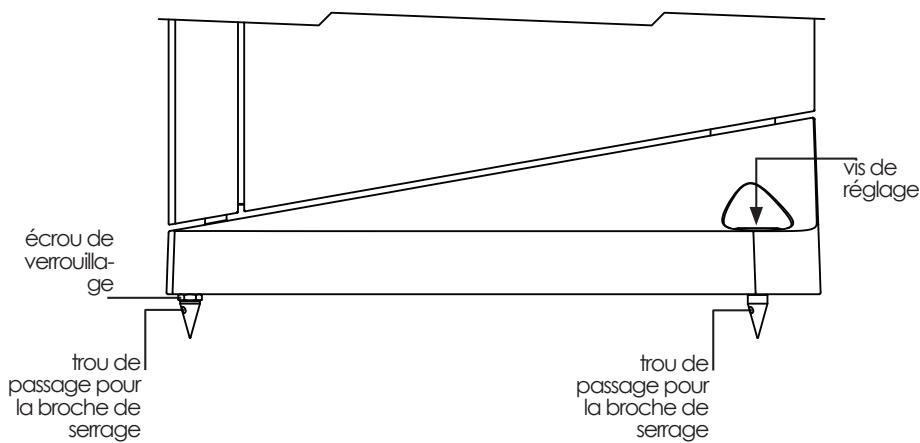

2.4 Réglage des pointes de découplage

Clé Allen 4mm fournie. Ensuite, insérez la clé Allen par le haut et tournez la vis de réglage dans le sens des aiguilles d'une montre pour allonger la pointe de découplage et dans le sens contraire pour la raccourcir. Si nécessaire, pour empêcher la pointe de découplage de tourner quand vous reissezrez la vis de verrouillage, insérez la broche de serrage fournie dans le trou de passage de la pointe. Le diagramme 2.4 illustre le réglage des pointes de découplage.

Suivant l'épaisseur de la moquette, les pointes de découvertage avant peuvent ne pas avoir besoin d'être réglées. Si un réglage s'avère cependant nécessaire, desserrez l'écrou de verrouillage au moyen d'une clé plate 13mm et tournez la pointe autant qu'il est nécessaire en insérant la broche

de serrage fournie dans le trou de passage de la pointe. Resserrez l'écrou de verrouillage quand le réglage est terminé. Le diagramme 2.4 illustre le réglage des pointes de découplage avant.

Note: Si les enceintes Ovator sont installées sur un sol non-moquetté, les points de découplage doivent être utilisés en conjunction avec des dispositifs de protection du sol. Naim et régles de sorte que le bout de la pointe dépasse juste l'écrou de verrouillage. Notre revendeur ou distributeur Naim devrait être en mesure de vous fournir des dispositifs de protection du sol.

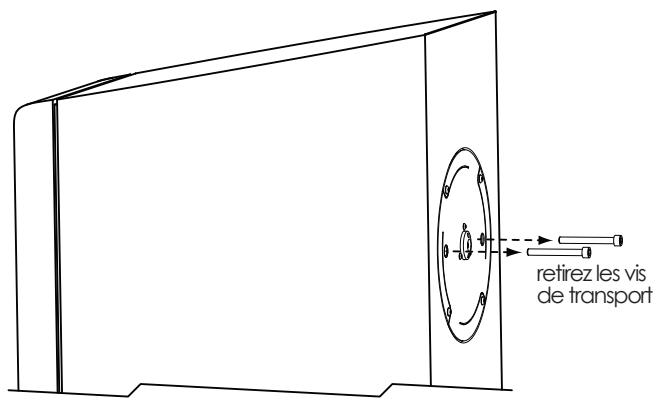

2.5 Vis de transport du BMR

Le module BMR (Balanced Mode Radiator) de l'Ovator est équipé d'un système de suspension à ressort à lames double. Le système de suspension est retenu pendant l'expédition par deux vis de transport qui doivent être retirées avant utilisation. Les vis de transport sont situées sur le panneau arrière de l'enceinte directement derrière le BMR.

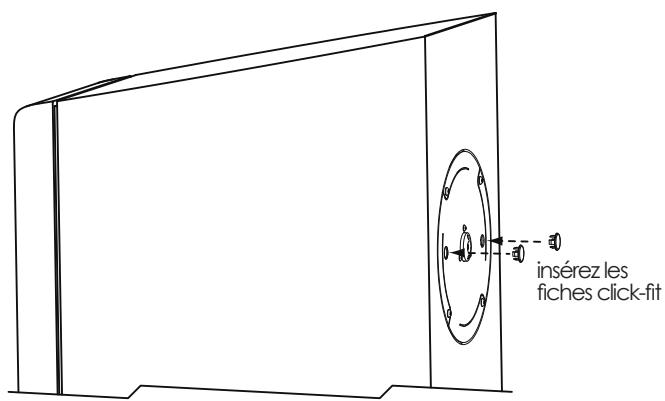

Utilisez la clé Allen 5mm fournie pour dévisser les vis de transport. Retirez les vis et gardez-les dans un endroit sûr. Deux fiches plastiques click-fit sont fournies pour couvrir les trous une fois que les vis ont été retirées. Le Diagramme 2.6 illustre le retrait des vis de transport.

Note : Les vis de transport doivent être replacées si les enceintes doivent être remballées et réexpediées. Resserrez les vis suffisamment pour retenir le système de suspension.

3 Raccordement

Les enceintes Ovator incorporent un filtrage passif mais peuvent être converties pour être utilisées dans un système actif en utilisant les filtres actifs Naim appropriés en combinaisons avec plusieurs amplificateurs.

Contactez votre revendeur ou distributeur local pour obtenir plus d'informations.

3.1 Câbles et connecteurs

Si les Ovator sont utilisées avec une amplification Naim, les câbles d'enceintes Naim donneront de meilleurs résultats et sont nécessaires avec certains amplificateurs. Les longueurs de câbles pour les deux enceintes doivent être égales et entre 3,5 mètres et 20 mètres. Si la position d'une des enceintes par rapport à l'amplificateur engendre un surplus de câble, ne l'enroulez pas mais faites un aller-retour entre l'amplificateur et l'enceinte.

Les bornes de raccordement de l'Ovator sont conçues pour accepter les connecteurs d'enceintes spécialement développées pour l'Ovator. Ce connecteur est conçu pour offrir les importantes performances. D'autres fiches 4 mm peuvent être utilisées, cependant les résultats seront imprévisibles. Notre revendeur sera en mesure de vous fabriquer des câbles d'enceintes ayant le connecteur de l'Ovator à une extrémité et un connecteur approprié à votre amplificateur à l'autre extrémité.

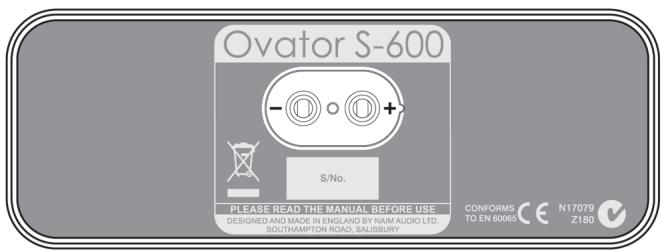

3.2 Polarité des connexions

Il est important que les enceintes Ovator soient connectées suivant la bonne polarité. Assurez-vous que la borne positive de l'enceinte (marquée +) est connectée à la borne de sortie positive de l'amplificateur et que la borne négative de l'enceinte (marquée -) est connectée à la borne de sortie négative de l'amplificateur. Le diagramme 3.3 illustre le panneau de connexion de l'Ovator.

Note: Le câble d'enceinte Naim présente une nervure sur un côté pour aider à l'identification de la polarité. Le côté positif des connecteurs d'enceintes Naim possède une petite saillie pour l'identifier.

4 Spécifications

Réponse en fréquence : 28 Hz - 35 kHz (in room)

Sensibilité : 88 dB @ 1 m pour 2.83 V en entrée

Impédance nominale : 4 Ohms (impédance minimum 3.2 Ohms)

Amplificateur suggéré : 25 - 150 W (évalué sur 8 Ohms)

Poids: 61 kg

Dimensions H x L x P : 1168 mm x 401 mm x 434 mm (pointes et grilles incluses)

Finitions : Merisier, Érable, Zebrano, Palissandre

5 Conformité aux normes

Produit : Ovator S-600

Sécurité : EN 60065 - Audio, Vidéo et Appareils électroniques similaires.

EMC Emissions : EN 55013 - Récepteurs de diffusion radio et télévision et appareils annexes - Caractéristiques des perturbations radio - Limites et méthodes de mesure.

EMC Immunité : EN 55020 - Récepteurs de diffusion radio et télévision et appareils annexes - Caractéristiques d'immunité - Limites et méthodes de mesure.

En accord avec les directives Européennes : 2006/95/EC - Sécurité, 2004/108/EC - EMC, 2002/95/EC (RoHS), 2002/96/EC (DEEE)
