MANUALE UTENTE OVATOR S-600 NAIM

ENGLISH, DEUTSCH, FRANÇAIS, ITALIANO

ENGLISH, DEUTSCH, FRANÇAIS, ITALIANO

ENGLISH, DEUTSCH, FRANÇAIS, ITALIANO

DIFFUSORI OVATOR S-600

ENGLISH, DEUTSCH, FRANÇAIS, ITALIANO

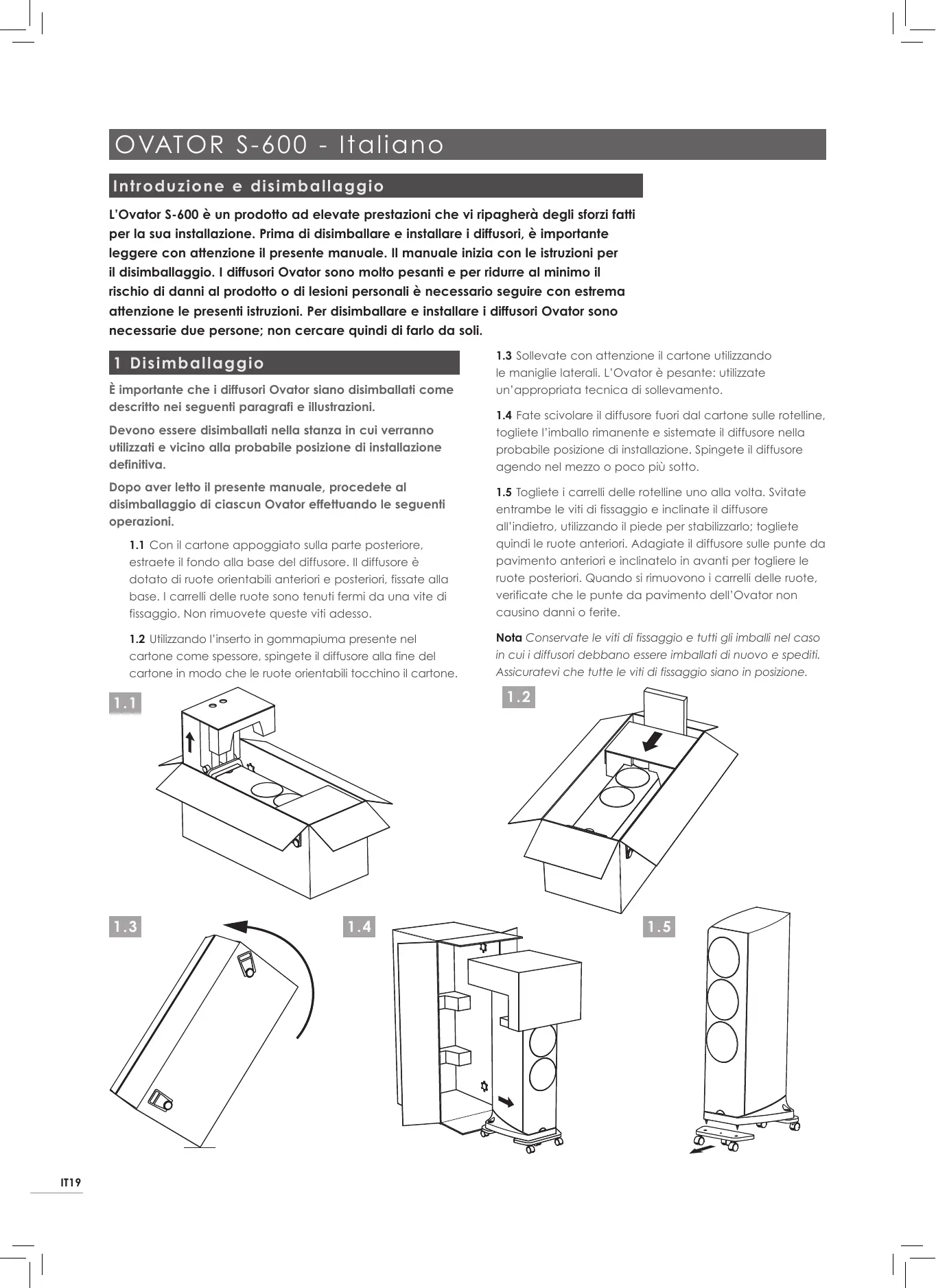

O VAT OR S-600 - Ital i ano In t r odu zi one e d i si mb a l l a g g i o L’Ovator S-600 è un prodotto ad elevate prestazioni che vi ripagherà degli sforzi fatti per la sua installazione. Prima di disimballare e installare i diffusori, è importante leggere con attenzione il presente manuale. Il manuale inizia con le istruzioni per il disimballaggio. I diffusori Ovator sono molto pesanti e per ridurre al minimo il rischio di danni al prodotto o di lesioni personali è necessario seguire con estrema attenzione le presenti istruzioni. Per disimballare e installare i diffusori Ovator sono necessarie due persone; non cercare quindi di farlo da soli. 1 Disimba l l a g g i o È importante che i diffusori Ovator siano disimballati come descritto nei seguenti paragrafi e illustrazioni. Devono essere disimballati nella stanza in cui verranno utilizzati e vicino alla probabile posizione di installazione definitiva. Dopo aver letto il presente manuale, procedete al disimballaggio di ciascun Ovator effettuando le seguenti operazioni.

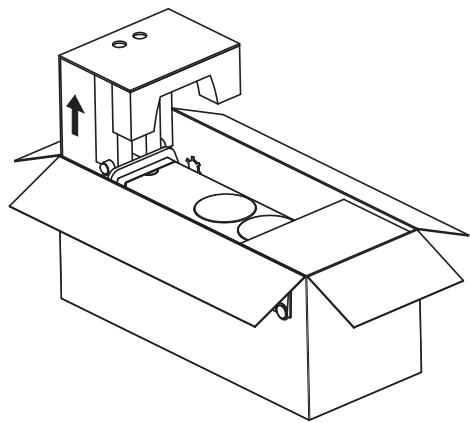

1.1 Con il cartone appoggiato sulla parte posteriore,

estraete il fondo alla base del diffusore. Il diffusore è dotato di ruote orientabili anteriori e posteriori, fissate alla base. I carrelli delle ruote sono tenuti fermi da una vite di fissaggio. Non rimuovete queste viti adesso.

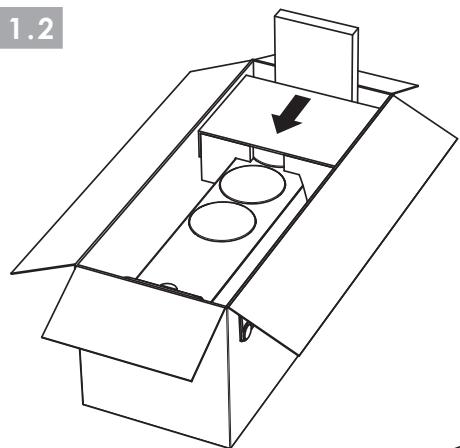

1.2 Utilizzando l’inserto in gommapiuma presente nel

cartone come spessore, spingete il diffusore alla fine del cartone in modo che le ruote orientabili tocchino il cartone. IT19

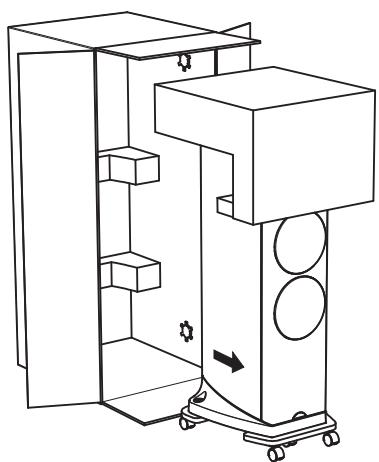

1.4 Fate scivolare il diffusore fuori dal cartone sulle rotelline,

togliete l’imballo rimanente e sistemate il diffusore nella probabile posizione di installazione. Spingete il diffusore agendo nel mezzo o poco più sotto.

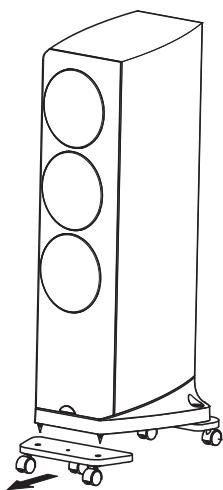

1.5 Togliete i carrelli delle rotelline uno alla volta. Svitate

entrambe le viti di fissaggio e inclinate il diffusore all’indietro, utilizzando il piede per stabilizzarlo; togliete quindi le ruote anteriori. Adagiate il diffusore sulle punte da pavimento anteriori e inclinatelo in avanti per togliere le ruote posteriori. Quando si rimuovono i carrelli delle ruote, verificate che le punte da pavimento dell’Ovator non causino danni o ferite. Nota Conservate le viti di fissaggio e tutti gli imballi nel caso in cui i diffusori debbano essere imballati di nuovo e spediti. Assicuratevi che tutte le viti di fissaggio siano in posizione.

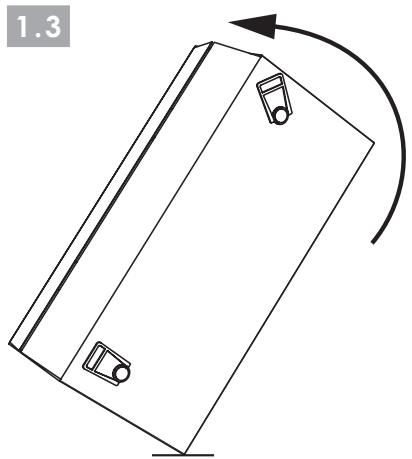

1.3 Sollevate con attenzione il cartone utilizzando

le maniglie laterali. L’Ovator è pesante: utilizzate un’appropriata tecnica di sollevamento.

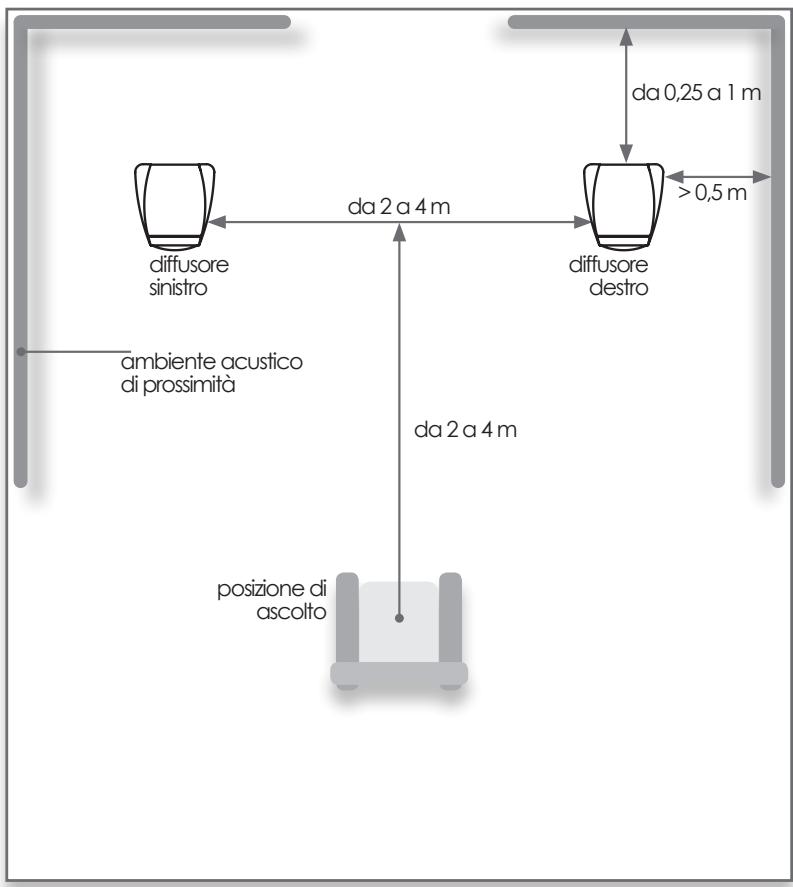

O VAT OR S-600 – Ital i ano 2 In st alla zi o ne Dopo aver completamente disimballato i diffusori Ovator, questi possono essere spostati se necessario nella posizione di funzionamento iniziale. Al momento dello spostamento, verificate che le punte da pavimento non causino danni o ferite. Non rimuovete le viti di fissaggio del modulo BMR dell’Ovator fino a che i diffusori non sono installati nella posizione definitiva. Il seguente paragrafo contiene alcune indicazioni di massima, ma è comunque possibile che si renda necessario effettuare degli aggiustamenti alla posizione quando i diffusori vengono “rodati” e avrete imparato a conoscerli meglio. Il diffusore Ovator non è schermato magneticamente e deve quindi essere tenuto lontano da schermi CRT e da altri oggetti sensibili al magnetismo. 2 .1 P osizio name nto Le prestazioni di qualunque diffusore sono influenzate dalla stanza e dalla posizione in cui viene sistemato. Anche piccoli cambiamenti della posizione del diffusore possono influenzare in modo significativo il suono. Allo stesso modo influiscono i cambiamenti nell’arredo della stanza come, ad esempio, l’introduzione di mobili particolarmente voluminosi. La figura 2.2 illustra le linee guida di posizionamento descritte sopra. I paragrafi seguenti forniscono alcune linee guida sul posizionamento dell’Ovator. Ogni stanza di ascolto è diversa: tocca a voi trovare le soluzioni di posizionamento che meglio si adattano alla vostra. In generale, cercate di fare in modo che i diffusori Ovator siano distanti tra di loro da 2 a 4 metri, lontani dagli angoli della stanza e sistemati tra 0,25 e 1 m dalla parete posteriore. La distanza tra i diffusori e la parete posteriore è l’elemento più soggetto ad eventuali aggiustamenti quando i diffusori vengono “rodati” e avrete imparato a conoscerli meglio. 2 . 2 Di s p os i z i on e n el l a s t a n z a da 0,25 a 1 m Se l’Ovator viene sistemato più vicino alla parete di fondo, le gamma bassa sarà preminente. Ciò può andare a scapito del nitore e della scansione in gamma bassa. Nota Non è necessario orientare gli Ovator verso l’interno della posizione di ascolto; questo accorgimento tuttavia può rivelarsi utile per l’accordatura finale. La migliore posizione di ascolto sarà quella centrale rispetto ai diffusori, a una distanza dagli stessi pari approssimativamente alla distanza tra i diffusori. Cercate di posizionare ciascun Ovator all’interno di un ambiente acustico di prossimità con caratteristiche di sonorità simili lungo le pareti laterali della stanza e verso la posizione di ascolto. > 0,5 m da 2 a 4 m diffusore sinistro diffusore destro ambiente acustico di prossimità da 2 a 4 m posizione di ascolto Nota Ambienti acustici di prossimità con caratteristiche diverse possono crearsi per esempio a causa di tendaggi pesanti e finestre, o di pareti in cartongesso con o senza librerie. IT20 O VATO R S-600 – Ital i ano 2 .3 Uso d e lle punte da pav im en t o L’Ovator è munito di punte da pavimento che servono per definire l’interfaccia meccanica con la stanza di ascolto. Le punte da pavimento devono essere regolate in modo da assicurare che i diffusori siano verticali e non ondeggino. Tutte le quattro punte da pavimento sono regolabili, ma la sistemazione delle punte posteriori è più facile grazie all’accesso superiore assicurato dalla progettazione della base dell’Ovator. Per regolare le punte da pavimento rimuovete dapprima il set di viti di fissaggio con la brugola

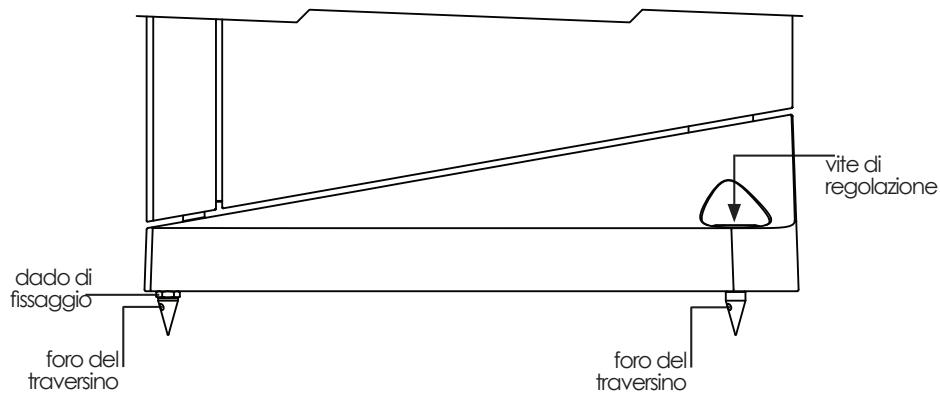

2.4 Regolazione delle punte da pavimento

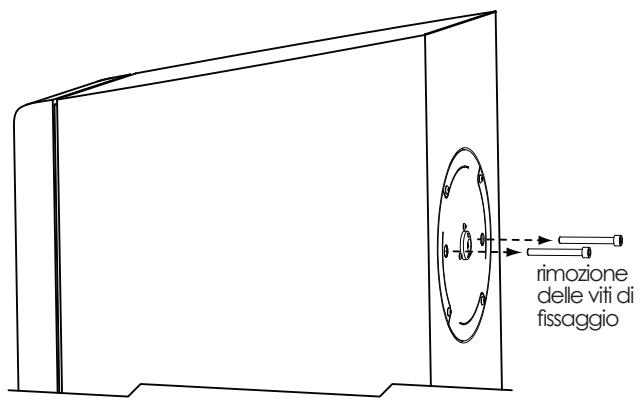

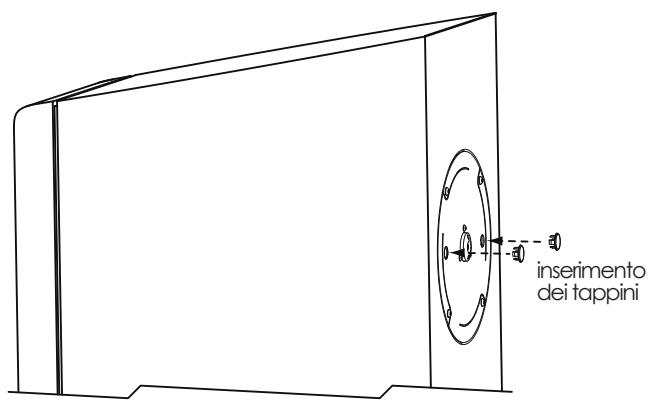

da 4 mm fornita. Inserite la brugola dall’alto: ruotate la vite di regolazione in senso orario per allungare la punta verso il pavimento e in senso antiorario per accorciarla. Se necessario, per evitare che la punta da pavimento giri quando stringete il set di viti, inserite il traversino fornito nel foro della punta stessa. A seconda dello spessore dei tappeti, le punte da pavimento anteriori possono non aver bisogno di regolazione. Se tuttavia è necessario regolarle, allentate il dado di fissaggio utilizzando la chiave inglese da 13 mm fornita e girate le punte da pavimento in modo adeguato utilizzando il traversino inserito nel foro della punta. Stringete di nuovo il dado quando la regolazione è completa. La figura 2.4 illustra la regolazione della punta anteriore. vite di regolazione dado di fissaggio foro del traversino foro del traversino 2 .5 V iti d i f issaggio de l BM R Nota Se i diffusori Ovator devono essere installati su un pavimento senza tappeto, le punte da pavimento devono essere usate insieme alle protezioni per pavimento Naim e regolate in modo che l’estremità della punta sporga appena dal dado di fissaggio. Il vostro rivenditore o distributore Naim potrà fornirvi le protezioni per pavimento. 2 . 6 R i m oz i on e d el l e v i t i d i f i s sa g g i o Il modulo BMR (balanced mode radiator) dell’Ovator è munito di un doppio sistema di sospensione con molla a balestra. Il sistema di sospensione è tenuto fermo, durante il trasporto, da due viti di fissaggio che devono essere tolte prima dell’uso. Le viti di fissaggio si trovano sul lato posteriore del diffusore, proprio dietro al BMR. Utilizzate la chiave inglese da 5 mm fornita per togliere queste viti. Togliete le viti e conservatele in un luogo sicuro. Per coprire i fori delle viti dopo che sono state tolte, vengono forniti due tappini in plastica. La figura 2.6 mostra la rimozione delle viti di fissaggio. rimozione delle viti di fissaggio Nota Le viti di fissaggio devono essere rimesse in posizione se i diffusori devono essere imballati di nuovo e spediti. Stringete le viti in modo che il sistema a sospensione sia ben fissato. inserimento dei tappini IT21 O VATO R S-600 – Ital i ano 3 Con n essi oni I diffusori Ovator comprendono un crossover passivo, ma possono essere convertiti in sistemi attivi utilizzando il crossover Naim appropriato e amplificatori multipli. Per maggiori informazioni, contattate il rivenditore o il distributore locale. 3 .1 Cav i e c o nne tto ri 3 . 2 P ol a r i t à d i con n es s i on e Se l’Ovator viene usato con un’amplificazione Naim, l’apposito cavo Naim darà i migliori risultati ed è comunque necessario con alcuni amplificatori. Le lunghezze dei cavi che arrivano a entrambi gli amplificatori devono essere uguali e comprese tra 3,5 e 20 metri. Se la posizione di un diffusore rispetto all’amplificatore fa sì che vi sia del cavo in più, questo non deve essere avvolto, ma disposto avanti e indietro tra l’amplificatore e il diffusore. I terminali di connessione dell’Ovator sono progettati per accettare lo specifico connettore del diffusore Ovator. Questo connettore è realizzato per fornire le migliori prestazioni possibili. Possono essere usate altre prese da 4 mm, ma senza garanzie di risultato. Il vostro rivenditore è in grado di fornirvi dei cavi per diffusori terminati da un lato con il connettore Ovator e dall’altro con un connettore adeguato all’amplificatore. È importante che i diffusori Ovator siano collegati con la polarità corretta. Assicuratevi che il terminale positivo sul diffusore (con il segno +) sia collegato all’uscita positiva sull’amplificatore e che il terminale negativo (con il segno -) sia collegato all’uscita negativa sull’amplificatore. La figura 3.3 riporta il pannello di collegamento dell’Ovator. Nota: Il cavo del diffusore Naim ha una nervatura lungo un lato che serve per identificare la polarità. Il lato positivo delle spine del diffusore Ovator ha una piccola protusione che serve per l’identificazione.

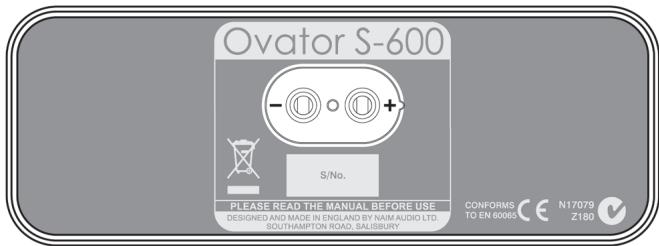

3.3 Pannello di collegamento dell’Ovator

4 S pecifi c he te cni che Risposta in frequenza: 28 Hz – 35 kHz (in ambiente) Efficienza: 88 dB a 1 m con 2,83 V in ingresso Impedenza nominale: 4 Ohm (impedenza minima 3,2 Ohm) Potenza consigliata dell’amplificatore finale: 25-150 W (riferito a 8 Ohm) Peso: 61 kg Dimensioni (H x L x P): 1168 mm x 401 mm x 434 mm (comprese le punte da pavimento e le griglie) Finiture disponibili: ciliegio, acero, zebrano e palissandro 5 Confo rmità alle norme vig e n t i Produttore: Naim Audio Limited, Southampton Road, Salisbury, England, SP1 2LN Prodotto: Ovator S-600 Sicurezza:

EN 60065 – Apparecchi audio, video e apparecchi elettronici similari. Emissioni EMC:

EN 55013 – Radiodisturbi provocati dai ricevitori radiofonici e televisivi e dagli apparecchi associati - Limiti e metodi di misura. Immunità EMC:

EN 55020 - Limiti e metodi di misura per l’immunità ai radiodisturbi dei ricevitori e apparecchi associati. Conforme alle direttive europee:
