nhalt Seite Abschnitt SICHERHEITSHINWEISE pi Anschiüsse

Für die Einhaltung der europäischen Sicherheitsnormen ist pi 2 Netzversorgung es unabdingbar, dass die mit Verstérkemn und Lautsprechem bg 3 Algemeine Hinweise gelieferten Naim-Stecker verwendet werden. “ Ds 4 NATOS XS - Installation Lassen Sie unter keinen Umständen zu, dass Ihre D4 5 NATOS XS - Bedienung Naim-Produkte ohne Rücksprache mit Naim Audio, ï : Ds 6 Fembed NARCOM 4 der zuständigen Vertriebsgesellschaft oder Inrem ‘embed'enung NAR Händler modifiziert werden. Ihre Garantie enlscht, Dé 7 NATOS X$ — Anschibsse wenn unautorisierte Modifikationen an den Produkten Dé 8 NATOS XS - Technische Daten vorgenommen werden. Dé 9 Konformitätseklärung Sorgen Sie dafür, dass keine Flüssigkeiten auf elektrische Geräte tropfen oder spritzen kônnen und keine mit Füssigkeit gefüllten Behälter wie etwa Blumenvasen auf den Geräten stehen. Akkus und Batterien sollten nicht groBer Hitze, etwa durch Sonneneinstrahlung oder Feuer, ausgesetzt werden. Zu Ihrer eigenen Sicherheit sollten Sie Naim-Produkte niemals ôffnen, ohne sie zuerst vom Netz zu trennen. Warnung: Gerûte der Schutzklasse | dürfen nur an einer Netzsteckdose mit geerdetem Schutzleiter angeschlossen werden. Wenn der Neïz- oder ein Gerätestecker als Trennvorichtung verwendet wird, muss der Stecker stets leicht erreichbar sein. Ziehen Sie den Neïzstecker aus der Steckdose, um das Gerät sicher vom Netz zu trennen. Alle netzbetriebenen Geräte tragen folgende Aufschrift: WARNING {Warnung;: Dieses Gerät muss geerdet werden.) Produke, die mit der durchgestrichenen Mülitonne gekennzeichnet sind, dürfen nicht mit dem Hausmüll entsorgt werden. Diese Produkte müssen Einrichtungen übergeben werden, die sie recyceln und anfallende Schadistoffe sachgemäB entsorgen kônnen. Die Adressen solcher Einrichtungen erfahren Sie von Ihrem ërtlichen Umweltamt. Recycling und die Schadistoffbeseitigung tragen zur Schonung von Ressourcen und zum Schutz der Umwelt bei.

Bei der Entwicklung von Naim-Audio-Produkten hat die Klangqualität stets oberste Priorität, und eine sorgfältig durchgeführte Installation gewährleistet, dass das Potenzial der Produkte ausgeschôpft wird. Diese Bedienungsanleitung enthält Informationen zum UKW-Tuner NATO5 XS. Die ersten Abschnitte enthalten Allgemeines zur Installation sowie wichtige Sicherheitshinweise. Produkispezifische Informationen finden Sie ab Abschnitt 4. 1 Anschlüsse Zur Gewährleistung der Sicherheit und der hôchstmôglichen Klangqualität sollten die Standardanschlusskabel nicht modi rt werden.

Wenn aufgrund der Gerätekombination in Ihrer Anlage die Mëglichkeit besteht, zwischen DIN- und Cinchanschlüssen zu wählen, sollten Sie stets die DIN-Anschlüsse verwenden. Naïim-Signalkabel sind an einem Ende mit einem Stück Klebeband zur Kennzeichnung der Ausrichtung verse- hen. Das Klebeband befindet sich an dem Ende, das zur Signalquelle zeigen sollte. Stecker und Buchsen sollten sauber und frei von Schmutz und Korrosion sein. Am einfachsten sind sie zu reinigen, indem Sie die Anlage ausschalten, die Stecker aus den Buchsen ziehen und sie dann wieder einstecken. Venwenden Sie keine Kontaktreiniger, da diese oft einen dünnen Fim hinterlassen, der die Klangaualität beeinträch- tigen kann. 2 Netzversorgung In Ländern, in denen Netzkabel mit Sicherungssteckern verwendet werden, sind diese mit 13-A-Sicherungen auszustatten. Sicherungen mit geringerer Bemessung versagen nach einiger Zeit. Verwenden Sie keine Netzentstôrlilter, da sie die Klangqualität von Naim-Geräten beeinträchtigen. Netzkabel Verwenden Sie ausschlieBlich die mitgelieferten Netzkabel; sie wurden speziell für den Betrieb Ihrer Naim-Geräte aus- gewählt Und bieten die bestmôgliche Qualität. In manchen Ländern müssen die Netzkabel elektrischer Geräte vor der Inbetriebnahme mit einem Stecker verse- hen werden. Da die Farben der Drähte im Netzkabel unter Umständen nicht den Farbmarkierungen der Klemmen in Ihrem Stecker entsprechen, gehen Sie wie folgt vor: SchlieBen Sie den Draht mit den Farben Grün und Gelb an die Klemme im Stecker an, die mit dem Buchstaben E oder dem Schutzerdesymbol gekennzeichnet ist oder die Farben Grûn oder Grün und Gelb aufweist. SchlieBen Sie den Draht mit der Farbe Blau an die Klemme im Stecker an, die mit dem Buchstaben N gekennzeichnet ist oder die Farbe Schwarz aufweist. SchlieBen Sie den Draht mit der Farbe Braun an die Klemme im Stecker an, die mit dem Buchstaben L gekenn- zeichnet ist oder die Farbe Rot aufweist.

2.2 Gerätesicherungen

Netbetriebene Naim-Geräte sind mit einer Engangssicherung ausgestattet: sie befindet sich in einem Sicherungshalter neben der Netzanschlussbuchse an der Geräterückseite. Falls die Sicherung durchbrennt, ersetzen Sie sie ausschieBlich durch die im Sicherungshaiter befindiiche Ersatzsicherung oder eine andere Sicherung desselben Typs. Wenn die Sicherung wiederholt durchbrennt, deutet dies auf einen Fehler oder Defekt hin, den Sie von Inrem Händler der zuständigen Vertiebsgesellschaft oder Naim Audio beheben lassen soliten.

2.3 Fest verbundene Stecker

Fest verbundene Stecker, die (aus welchem Grunde auch immer) von einem Netzkabel abgetrennt wurden, müssen unbedingt so entsorgt werden, dass sie nicht wieder ver- wendet werden kônnen. Beim Einstecken des abgetrenn- ten Steckers in eine Steckdose treten lebensgefähriche Spannungen auf.

Stereoanlagen sind in der Regel mit anderen Geräten zusammen an eine Leitung des Hausstromnetzes ange- schlossen. Manche Geräte verursachen Verzerungen der Sinusform des Leitungsstroms, was zu einem Brummen der Transformatoren in netzbetriebenen Komponenten führen kann. Manche Naim-Transformatoren sind groB ausgelegt und daher verhältnismäig anfälig für derartige Verzerrungen. Bedenken Sie bei der Wahl eines Standorts für Ihre Stereoanlage, dass Transformatorbrummen eventu- ell von Ihrem Hërplatz aus zu hôren sein kônnte. Transformatorbrummen wird nicht durch die Lautsprecher übertragen und hat keine Auswirkungen auf den Klang der Anlage. Eine gesonderte, abgesicherte Leitung vom Hausverteiler kann zur Reduzierung des Transformatorbrummens beitragen und verbessert in der Regel auch die Klangaualität der Geräte. Lassen Sie Netzleitungen nur von einem qualifizierten Elektriker und mit einer in Ihrem Land zulässigen Ampere-Bemessung instal- lieren.

Einleitu 3 Allgemeine Hinweise Bei der Entwicklung von Naim-Audio-Produkten hat die Klangqualität stets oberste Priorität, und Kompromisse werden so weit wie môglich vermie- den. Dies kann ungewohnte Betriebsbedingungen zur Folge haben. Dieser Abschnitt enthält sowohl Naim-spezifische Informationen als auch allgemeine Warnhinweise zum Gebrauch von Hifi-Geräten. Bitte lesen Sie die Hinweise sorgfältig.

3.1 Platzieren der Geräte

Netzteile Und Endstufen mit integrierten Netzteilen soll- ten in angemessenem Abstand von den anderen Komponenten aufgestellt werden, damit die Magnetfelder der Transformatoren kein Über die Lautsprecher hërba- res Brummen verursachen. Die Länge der mitgelieferten Signalkabel entspricht dem maximalen Abstand zwischen den Komponenten. Manche Naim-Geräte sind sehr schwer. Heben Sie schwere Geräte gegebenenfalls zu zweit, um sie sicher platzieren zu kônnen. Stellen Sie auBerdem sicher, dass Ihr Geräterack für das entsprechende Gewicht ausgelegt und stabil ist. Manche Lautsprecher und Geräteracks sind für die Verwendung mit Bodenspikes vorgesehen. Seien Sie beim Platzieren dieser Lautsprecher und Racks besondiers vor- sichtig, um Unfälle oder Beschädigungen der Kabel oder des FuBbodens zu vermeiden. Über Inren Händler oder die zuständige Vertiebsgeselschaft erhalten Sie Parkettschoner zum Schutz von Hokbëden und ähnlichen Oberflächen. und Ausschalten Quellgeräte und Vorstufe sollten immer vor den Endstufen eingeschaltet werden. Schalten Sie, bevor Sie an lhrer Anlage Kabel stecken oder ziehen, grundsätzlich sämt- liche Verstärker aus und warten Sie etwa eine Minute. Verwenden Sie zum Ein- und Ausschalten stets den Netzschalter an den Geräten. Beim Einschalten von Endstufen kann ein Knackgeräusch aus den Lautsprechern zu hôren sein; dieses Geräusch ver- ursacht weder Schäden an den Lautsprechern noch weist es auf eine Funktionsstérung hin. Ein ähnliches, kurz nach dem Ausschalten von Verstärkern auftretendes Geräusch ist ebenfalls normal.

igen einige Zeit, bevor sie ,eingespielt" sind und ihr klangliches Hôchstniveau erreichen. Diese Phase dauert unterschiedlich lange, aber unter Umständen kann sich die Klangaualität über einen Zeitraum von mehr als einem Monat hinweg steigern. Bessere und gleichmäBi- gere Qualität lësst sich erreichen, wenn Sie die Geräte län- gere Zeit eingeschaltet lassen. Beachten Sie jedoch, dass alle elektronischen Geräte durch Blitzschlag beschädigt werden kônnen. 4 Stôrungen durch Funkwellen Unter Umständen kënnen aufgrund von Funkwellen Stôrungen auftreten, je nachdem, wo Sie wohnen und wie die Erdung in Inrem Haus ausgeführt ist. In manchen Ländemn lassen die Femmeldegesetze starke Hochfrequenzstrahlung zu, und sowohl der genaue Standort Inrer Anlage als auch die Wah der Geräte kann entscheidend sein. Diese Stôrungen hängen oft mit der groBen Signalbandbreite von Hif-Geräten zusammen. Für einige Naim-Geräte ist ein Entstôrsatz erhältiich, der jedoch Abstiche an der Klangqualität mit sich bringt. Bei exiremen Stôrungen kônnen sich Naïm-Geräte als ungeeignet erweisen.

Ihre Naim-Geräte kônnen durch Blitzschlag beschädigt werden und soliten deshalb während eines Gewitters aus- geschaltet werden. Um die Geräte komplett zu schützen, sollten alle Netzstecker und Antennen ausgesteckt werden.

Verbraucherschutzgesetze sind von Land zu Land verschie- den. In den meisten Ländern muss der Händler Produkte zurücknehmen, wenn sie nicht zu Ihrer Zufriedenheit ins- talliert werden kônnen. Probleme kônnen sich aus Fehlern an den Produkten oder beim Installieren ergeben: es ist daher sinnvoll, den Sachverstand des zuständigen Händlers vor Ort zu nutzen. Sollten etwaige Probleme nicht gelôst werden kônnen, wenden Sie sich bitte an die zuständige Vertriebsgesellschaft oder an Naim Audio. Manche Naim-Produkte werden für einzelne Länder in Sonderausführungen hergestellt, weshalb Garantiebedingungen von Land zu Land verschieden sind. Vergewissern Sie sich beim Kauf der Produkte, welche Garantiebedingungen für Sie gelten. Falls Sie Rat oder Hilfe benôtigen, kônnen Sie sich auch direkt mit Naim Audio in Verbindung setzen. 7 Reparaturen und Updates Reparaturen und Updates sollten ausschlieBlich von einem anerkannten Naim-Händler, der zuständigen Vertiebsgeselschaft oder Naim Audio durchgeführt wer- den. Viele Bauteile werden speziell für Naim Audio her- gestellt, geprüft oder abgeglichen, weshalb geeignete Ersatzteile oft nur über Naïm erhältlich sind. Wenn Sie Fragen zum Kundendienst oder zu Updates haben und Naim Audio direkt kontaktieren môchten, wen- den Sie sich bitte an unsere Kundendienstabteilung: Telefon: E-Mail: +44 (0)1722 42 66 00 info@naimaudio.com Bitte geben Sie bei E-Mail-Anfragen stets die Seriennummer an, die auf der Rückseite Ihres Naim-Geräts steht.

NATOS X Installatio Bevor Sie den NATOS XS anschlieBen und einschalten, sollten Sie ihn auf ein dafür vorgesehenes Rack stellen. Stellen Sie ihn nicht direkt auf ein anderes Gerät. Der NATO5 XS sollte an seinem endgültigen Platz stehen, bevor Sie ihn verkabeln oder einschalten. AuBerdem sollten Sie vor dem Einschalten sicherstellen, dass die Lautstärke heruntergedreht ist. Der NATO5 XS kann mit verschiedenen externen Netzteilen aufgerüstet werden. Die Abbildung in Abschnitt 7 zeigt eine Anschlussmôglichkeit. Lassen Sie sich bei Bedarf von Ihrem Händler oder der zuständigen Vertriebsgesellschaft dazu beraten.

4.1 Hinweise zu Antennen 4.2 Audio-Ausgänge

Die Antennenbuchse des NATO5 XS muss Über ein verlustarmes 75-Ohm-Koaxialkabel mit einer geeigneten Antenne verbunden werden. Der NATOS XS ist mit einem DIN- und einem Cinchausgang ausgestattet. Die DIN-Buchse ist im Zweifel vorzuziehen:; wenn jedoch die Cinchbuchsen verwendet werden sollen, müssen sie nach dem Einschalten des NATOS XS aktiviert werden. Die Konfiguration der Ausgangsbuchsen wird in Abschnitt 5.2 erläutert.

4.3 Erweiterung mit externem Netzte

Der NATO5 XS kann mit einem exteren Netzteil des Typs FlatCap oder Hi-Cap aufgerüstet werden. Ein externes Netzteil bietet in Verbindung mit dem integrierten des NATOS XS eine grôBere Anzahl an Versorgungssträmen sowie eine effizientere Spannungsregulierung. Die besten Ergebnisse lassen sich mit einer môglichst hoch an exponierter Stelle angebrachten Dachantenne erzielen. Die Verwendung eines Signalverstérkers kann zu Stérungen der Stummabstimmung oder zu Intermodulation (Überlagerung des Empfangssignals durch einen starken Sender in der Nähe] führen: solche Geräte sollten daher nur als Notlôsung dienen. Hôrfunkprogramme werden oft von weit voneinander entfernten Sendestationen ausgestrahlt, selbst wenn deren Empfangsgebiete nahe beieinander liegen. Mit einer auf Das externe Netzteil ist mittels eines fünfpoligen DIN-Kabels {in 240°-Anordnung) an den NATOS XS anzuschlieBen. Stellen Sie zunächst sicher, dass sowohl das Netzteil als auch der NATOS5 XS ausgeschaltet sind. Entfernen Sie den Brückenstecker und schlieBen Sie das DIN-Kabel an. Vergewissern Sie sich, dass die Stecker fest sitzen. Schalten Sie zuerst das externe Netzteil ein, bevor Sie den Tuner einschalten. Abbildung 7.2 veranschaulicht den Anschluss eines externen Netzteils. einen bestimmten Sender ausgerichteten Antenne kônnen Sie andere Sender {sofern die Stationen sich nicht fast in derselben Richtung befinden) deshalb nicht optimal ‘empfangen. Unter diesen Umständen soliten Sie einen Antennenrotor oder eventuell eine Antenne mit weniger stark ausgeprägter Richtcharakteristik verwenden. Je empfindiicher die verwendete Antenne und je stärker ihre Richtwirkung, desto schlechter der Empfang von Sendem, auf die die Antenne nicht ausgerichtet ist. Wenn Sie Wert darauf legen, viele verschiedene UKW-Sender zu empfangen, ist ein Antennenrotor unverzichtbar. Ihr Händler kennt sich mit den ërtlichen Gegebenheiten aus und kann Ihnen sagen, wie Sie welche Sender gut empfangen kënnen.

NATOS X Bedienung Sobald Sie den NATO5 XS aufgestellt und alle Verbindungen überprüft haben, nnen Sie ihn einschalten. Falls ein externes Netzteil angeschlossen ist, sollten Sie dieses zuerst einschalten. Wenn der Tuner eingeschaltet wird, bleibt er zunächst 25 Sekunden stymmgeschaltet. Während sich nun die Schaltkreise stabilisieren, leuchten alle vier Fronttasten.

5.1 Fron Fernbedienungstasten

Sie kônnen den NATO5 XS entweder über die Fronttasten oder über die Fernbedienung (Fernbedienungsmodus tun) steuern. Mit der Fernbedienung kënnen Sie darüber hinaus Senderfrequenzen auf Speicherplätze legen und wieder aufrufen. Das Speichern und Aufrufen von Sendem wird in Abschnitt 6.1.3 eräutert. Die Front- und Fernbedienungstasten haben folgende Funktionen {Fernbedienungstasten jeweils in Klammern):

Schaltet zwischen den drei Betriebsmodi des Tuners um: freq (Frequenz), scan (Sendersuchlauf] und preset (Speicherplätze). Der preset-Modus ist in Abschnitt 6.1.3 näher beschrieben. mode: down: (A2) Im freq-Modius setzt die Fronttaste down oder die Fermbedienungstaste (4 ) die eingestelite Frequenz in 50-kHz-Schritten herab. Halten Sie die Taste gedrückt, wenn Sie die Frequenz kontinuieriich verringern wollen. Im scan-Modus startet die Fronttaste down bzw. die Fenbedienungstaste (4 ) einen Sendersuchlauf abwäris im UKW-Bereich. Der Tuner stoppt den Suchlauf bei jeder Senderfrequenz, deren Signalstärke oberhalb eines voreingestelten Schwellenwertes liegt. Bei Bedarf kônnen Sie dem Sender über die Fernbedienung einen Speicherplatz zuweisen (siehe Abschnitt 6.1.3). Wenn der Tuner beim ersten Suchlauf keine Senderfrequenzen findet, startet er automatisch einen zweiten Suchlauf mit einem niedtigeren Schwellenwert für die Signalstërke. Im preset-Modus kônnen Sie mit der Fronttaste down bzw. der Fernbedienungstaste ( 4 ) die belegten Speicherplätze abwäris durchlaufen. up: Bietet Funktionen, die denen der Fronttaste down

0) bzw. der Fernbedienungstaste (4 } entsprechen.

mono: {mon) Legt den rechten Und den linken Kanal zu einem Monosignal zusammen. Bei schwachen Stereosignalen kann Monobetrieb das Hintergrundrauschen veringern. Wenn Sie einem Sender einen Speicherplatz zuweisen, wird diese Einstellung übemommen. Hinweis: Bei Monobetrieb leuchtet die Fronttaste mono. Ausgangsbuchsen konfigurieren An der Rückseite des NATOS XS befindet sich ein Cinchbuchsenpaar, das anstelle der im Zweifel vorzuziehenden DIN-Buchse verwendet werden kann. Gehen Sie wie folgt vor, um die Cinchbuchsen zu aktivieren. Halten Sie entweder die Fembedienungstaste {Fembedienungsmodus tun] oder die Fronttaste mode gedrückt, bis Letztere biinkt. Drücken Sie wiederholt mode, Um alle mêglichen Kombinationen der Ausgänge (nur DIN-Ausgang, nur Cinchausgang, beide Ausgänge) zu durchlaufen. Die ausgewähite Konfiguration wird im Display folgendermaBen angezeigt: Buchse(n) Anzeige DIN 8 Cinch 00 beide Ausgänge £ oo Akiivieren Sie nur dann beide Ausgänge, wenn Sie sie auch gleichzeitig verwenden wollen, da bei dieser Konfiguration die Klangqualität beeinträchtigt wird. Halten Sie mode emneut gedrückt, um die Konfiguration der Ausgangsbuchsen abzuschleBen. Der Konfigurationsvorgang wird automatisch beendiet, wenn fünf Minuten lang keine Taste betätigt wird. 3 Display und LED-Anzeigen Das Display und die LED-Anzeigen an der Vorderseite des NATOS X$ machen Bedienvorgänge sichtbar. Display Zeigt die eingestellte Senderfrequenz und die angewähite Speicherplatrnummer oder ,-" an: Letzteres bedeutet, dass der Frequenz kein Speicherplatz zugewiesen ist. Wie Sie die Frequenz auf einen Speicherplatz legen kônnen, wird in Abschnitt 6.1.3 erklërt. LED-Anzeigen stereo: Zeïgt an, dass ein Stereosignal empfangen wird und Stereobetrieb ausgewähit ist. freq: Zeigt an, dass der Tuner sich im freq-Modus {Frequenz) befindet. scan: Zeïgt an, dass der Tuner sich im scan-Modus {Sendersuchlauf) befindet. preset: Zeigt an, dass der Tuner sich im preset-Modus {Speicherplätze) befindet. 4 Fehleranzeigen Ist ein Netzteil oder Bückenstecker falsch gesteckt, wird dies dadurch angezeigt, dass alle vier Fronttasten blinken. Der Ausgang des Tuners ist nun stummgeschaltet. Fält die Netzspannung unter einen krfischen Wert, wird der Ausgang des Tuners ebenfalls stummgeschaltet: in dieser Fall leuchten die vier Fronttasten dauerhaït. Nachdem die Netzspannung sich normalisiert hat, dauert es noch zwei Sekunden, bis die Stummschaltung aufgehoben wird.

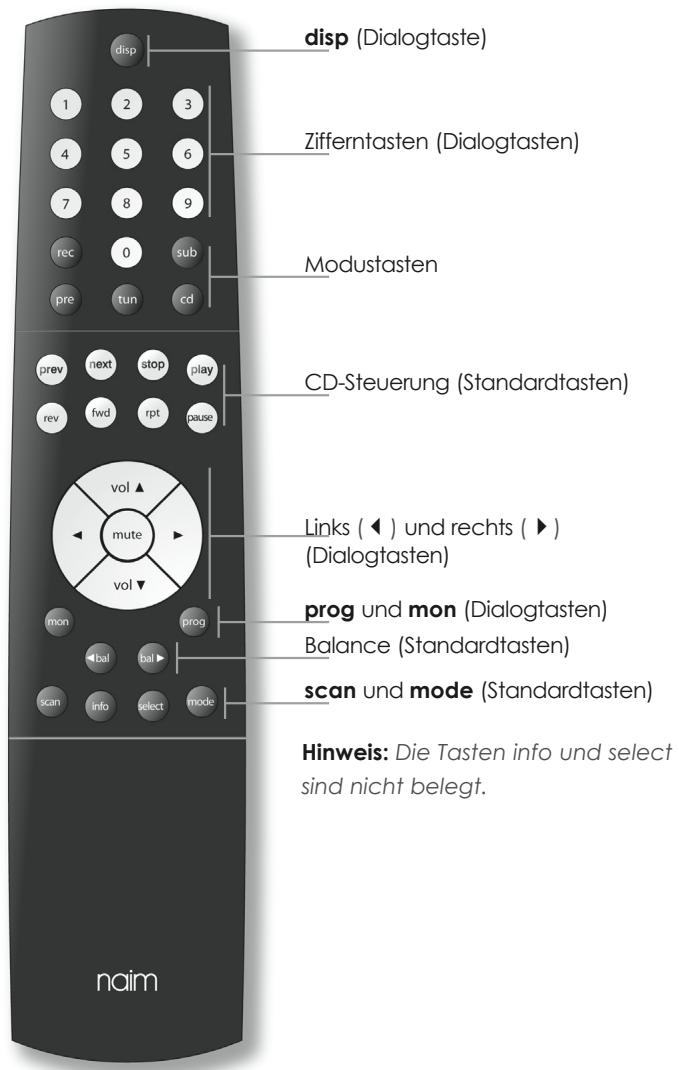

Fernbedienung NARCOM 4 Die Multifunktions-Fernbedienung NARCOM 4 steuert alle CD-Spieler, Vorstufen, Vollverstärker, Tuner und Subwoofer von Naim. Entfernen Sie zum Einlegen der Batterien den Batteriefachdeckel und schieben Sie die Batterie: den Baïteriefachdeckel wieder ein.

Die NARCOM 4 besitzt drei Arten von Tasten: Modustasten, Standardtasten und Dialogtasten.

Die Modustasten legen je nach zu steuerndem Produkttyp fest, mit welchen Funktionen die Dialogtasten belegt werden: CD-Spieler (cd), Tuner (fun), Vorstufe (pre) etc. Die Standardtasten steuern Funktionen, die nicht von den Modiustasten abhängen, und stehen immer zur Verfügung.

6.1.2 Standardtasten

Die Standardtasten haben folgende Funktionen: vol(4,v} Regein die Lautstärke und brngen den Lautstärkeregler in die entsprechende Stellung. mue: Schaltet die Vorstufe (bzw. den Voliverstärker) stumm. Drücken Sie die Taste erneut, um zur zuletzt gewählten Lautstärkeeinstellung zurückzukehren. bal(4,»): Regein bei dafür ausgelegten Produkten die Kanalbalance. CD Steuerung: Steuem das CD-Laufwerk und wählen Tracks aus. Versetzt den Tuner in den scan-Modus und startet einen Suchlauf von der eingestellten Frequenz aus aufwäàrts. Der Suchlauf wird unterbrochen, sobald ein Sender gefunden wird. Wenn Sie erneut scan drücken, wird der Suchlauf fortgesetzt. scan: mode: Wechselt zwischen den Modi freq, scan und preset

Im Fermbedienungsmodus tun dienen die Dialogtasten dazu, Sendem einen Speicherplatz zuzuweisen. Die Tasten haben im Eizelnen folgende Funktionen: Mit der Taste prog kônnen Sie UKW-Frequenzen auf Speicherplätze legen. Wenn Sie einem Sender einen Speicherplatz zuweisen wollen, Kënnen Sie die entsprechende Frequenz entweder Über die Zifferntasten eingeben oder mithilfe der Tasten 4 und + bzw. scan einstellen. Wenn der gewünschte Sender eingestell ist, halten Sie die Taste prog gedrückt. Der Tuner befindet sich nun im Programmiermodus: Die LED preset biinkt und im Display ist links," zu sehen. Geben Sie mit Hife der Ziffetasten oder der Tasten 4 und_} die Nummer des gewünschten Speicherplatzes ein. Auf der rechten Seite des Displays wird in das Batteriefach; achten Sie dabei auf die korrekte Polung. Setzen Sie nun nun entweder , " oder wenn der betreffende Speicherplatz bereits belegt ist, P angezeigt. Im letzteren Fall haben Sie die Môgichkeit, eine andere Speicherplatznummer einzugeben. Halten Sie nun die Taste prog gedrückt, um den Programmiermodus zu verlassen und den neuen Sender auf dem gewähiten freien Speicherplatz abzulegen bzw. einen bereits abgelegten Sender mit dem neuen zu überspeichem. Wenn Sie den Programmiermodus beenden wollen, ohne einen Sender zu speichemn, geben Sie mit den Ziffemtasten 0 0 ein. Um einen Speicherplatz zu léschen, wählen Sie inn an und halten Sie die Taste disp gedrückt. Die Taste disp kann auch dazu benutzt werden, das Display des Tuners an- und auszuschalten. Ist das Display ausgeschaltet, leuchtet es jedes Mal kurz auf, wenn eine Front- oder Fenbedienungstaste gedrückt wird. Ziffemtasten (Dialogtasten) Modustasten CD-Steuerung (Standarditasten) inks (4 } undrechis ( ») (Dialogtasten) prog und mon (Dialogtasten) Balance (Standardtasten) scan und mode (Standarditasten) Hinweis: Die Tasten info und select sind nicht belegt. naim

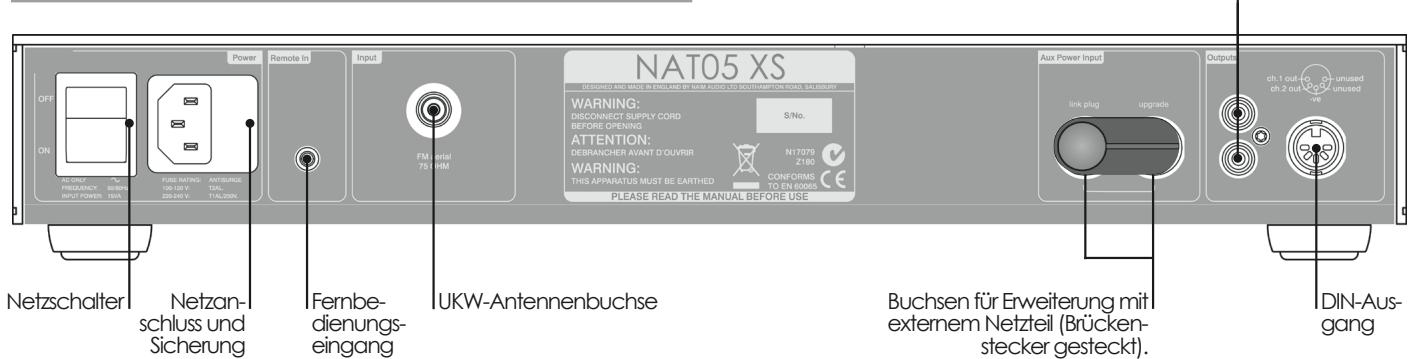

(elall sse 7 NATO5 XS Anschlüsse Cinchausgang obentinks, unten: rechis schluss Und Sicherung Hinweis: Wenn kein extemes Netzteil verwendet wird, muss der Brückenstecker in den entsprechenden Eingang (link plug“) - NATOS XS gesteckt sein. Hinweis: Über den Fembedienungseingang kann der NATOS XS pau in Mulfroom-Installationen exieme Steuerbefehle empfangen. Weiïtere Informationen hierzu erhalten Sie von Ihrem Händler, ve der zuständigen Vertiebsgeselschaft oder Naim Audio.

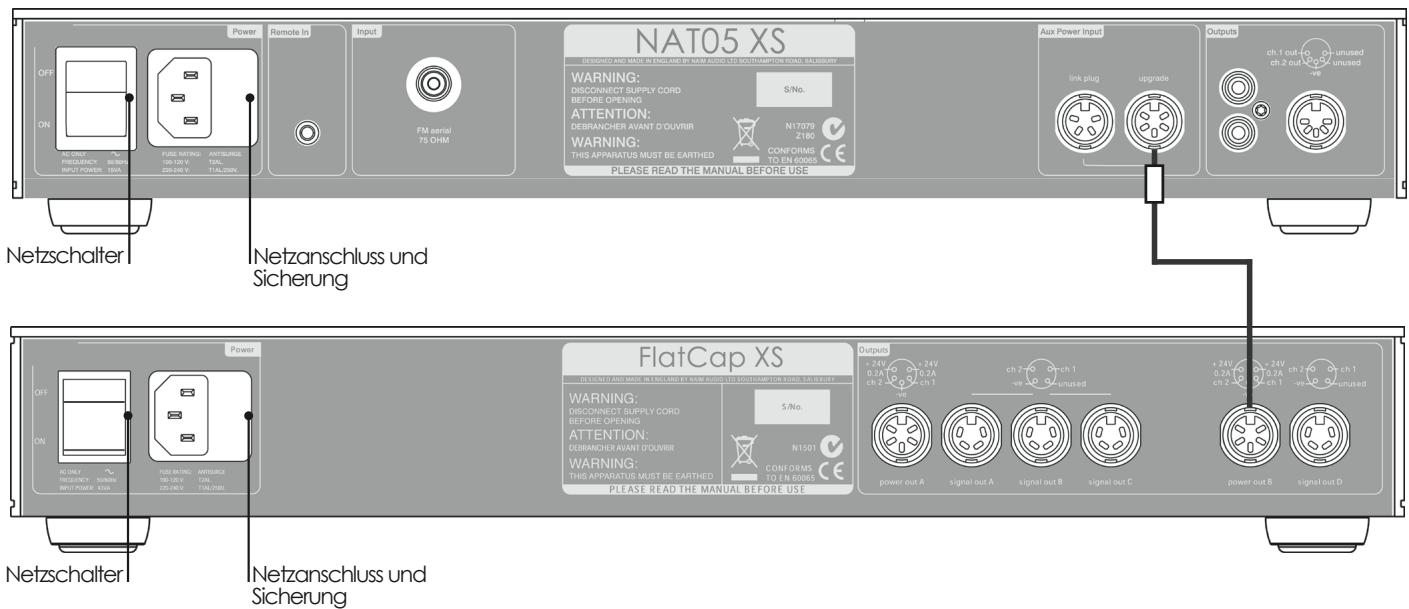

7.2 Anschluss an Netzteil FlatCap XS

Buchsen für Eweiterung mit extemem Netzlei (Brücken- stecker gestecki]. INetzanschluss und Sicherung - NATOS XS Netzschalter| INetzanschluss und Sicherung FlatCap XS 8 NATO5 XS - Technische Daten 9 Konformitätserklärung Einstellbereich (Europa): Speicherplätze: Ausgangspegel: Netzversorgung: Abmessungen: anpassbar) 99 Sender UKW 87,5 bis 108 MHz (intem Hersteller Produkt Sicherheit 600 mV pro Kanal bei 100% Modulation EMV 100-120 V oder 200-240 V: 50/60 Hz 70 x 432 x 301 mm {H x B x T) Naim Audio Limited, Southampton Road, Salisbury, England, SPI 2LN NATOS XS EN 60065: Audio-, Video- und ähniiche elektro- nische Geräte - Sicherheitsanforderungen EN 55013: Ton- und Fernseh- Rundfunkempfänger und verwandte Geräte EN 55020! Stôrfestigkeit von undfunkempfän- gern und verwandten Geräten EN 61000-3-2: Grenzwerte für Oberschwingungssträme EN 61000-4-2: Prüf- und Messverfahren — Prüfung der Stôrfestigkeit gegen die Entladung statistischer Elektrizitét
