MODE D'EMPLOI NAT05 XS NAIM

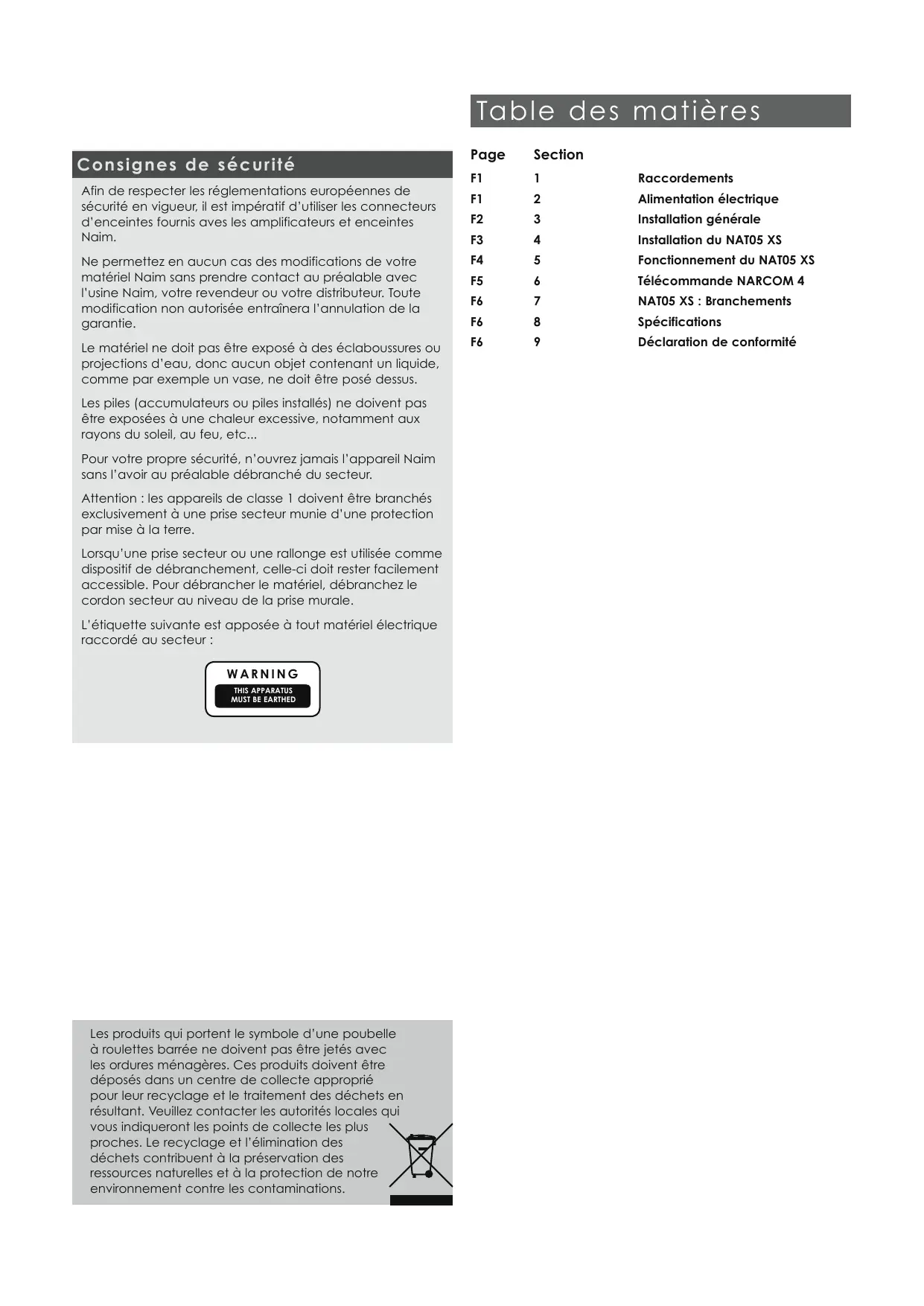

Consignes de sécurité
Afin de respecter les réglementations européennes de sécurité en vigueur, il est impératif d'utiliser les connecteurs d'enceintes fournis avec les amplificateurs et enceintes Naim.
Ne permettez en aucun cas des modifications de votre matériel Naim sans prendre contact au préalable avec l'usine Naim, votre revendeur ou votre distributeur. Toute modification non autorisée entraînera l'annulation de la garantie.
Le matériel ne doit pas être exposé à des éclaboussures ou projections d'eau, donc aucun objet contenant un liquide, comme par exemple un vase, ne doit être posé dessus.
Les piles (accumulateurs ou piles installées) ne doivent pas être exposées à une chaleur excessive, notamment aux rayons du soleil, au feu, etc...
Pour votre propre sécurité, n'ouvrez jamais l'appareil NAIM sans l'avoir au préalable débranché du secteur.
Attention : les appareils de classe 1 doivent être branchés exclusivement à une prise secteur munie d'une protection par mise à la terre.
Lorsqu'une prise secteur ou une rallonge est utilisée comme dispositif de débranchement, celle-ci doit rester facilement accessible. Pour débrancher le matériel, débranche le cordon secteur au niveau de la prise murale.
L'étiquette suivante est apposée à tout matériel électrique raccordé au secteur :
F1-1 F1-2 F2-3 F3-4 F4-5 F5-6 F6-7 F6-8 F6-9
Raccordements Alimentation électrique Installation générale Installation du NAT05 XS Fonctionnement du NAT05 XS Télécommande NARCOM 4 NAT05 XS : Branchements Spécifications Déclaration de conformité
Les produits qui portent le symbole d'une poubelle à roulettes barrière ne doivent pas être jetés avec les ordures ménagères. Ces produits doivent être déposés dans un centre de collecte approprié pour leur recyclage et le traitement des déchets en résultat. Veuillez contacter les autorités locales qui
vous indiqueront les points de collecte les plus proches. Le recyclage et l'élimination des déchets contribuent à la préservation des ressources naturelles et à la protection de notre environnement contre les contaminations.
La conception des produits Naim Audio vise en premier lieu les performances. Une installation minutieuse est nécessaire afin d'assurer la réalisation de tout leur potentiel. Ce manuel couvre le tuner FM NAT05 XS et débute par des informations générales sur son installation et des avertissements réglementaires de sécurité. Les informations spécifiques sur l'appareil lui-même commencent en Section 4.
1. Raccordements
Pour des raisons de sécurité et pour garantir les performances du produit, il est primordial de ne pas modifier les câbles standards fournis.
1.1 Câbles de modulation audio analogue
Si plusieurs possibilités sont offertes au niveau de l'installation de votre matériel, les prises DIN doivent être utilisées de préférence aux prises RCA. Une extrémité de chaque cable de modulation Naim est pourvue d'un collier identifiant le sens de branchement optimal. Ce collier indique l'extrémité qui doit être branchée à la source du signal. Vous obtiendrez les meilleurs résultats avec les cables de modulation Naim Hi-Line.
Les prises de modulation mâles et fémelles doivent être maintenues propres et exemptes de corrosion. La manière la plus facile de les nettoyer est d’éteindre tout le matériel, débrancher toutes les prises mâles de leurs prises fémelles, puis de les y réinsérer. Les produits de nettoyage pour contacts et dispositifs « d’amélioration » ne sont pas recommandés car ils déposent un film qui peut dégrader le son.
2. Alimentation électrique
Lorsque des prises avec fusible sont utilisées, des fusibles de 13 ampères doivent être installés. Des fusibles d'un ampérage inférieur grillent après une certaine période d'utilisation. Ne cablez pas de variance, ni de réducteur de bruit au niveau des prises secteurs, car ceux-ci dégradent l'alimentation et le son.
2.1 Câblage de la prise d'alimentation électrique
Dans certains pays, la prise secteur doit être installée sur le câble d'alimentation fourni. Comme les couleurs des fils du câble d'alimentation peuvent ne pas correspondre aux codes couleurs identifiant les cosses de la prise, veuillez respecter impérativement le schéma suivant :
Le fil VERT ET JAUNE doit être relié à la cosse de la prise identifiée par la dette E ou par le symbole de sécurité de la terre, ou de couleur VERTE ou VERTE ET JAUNE.
Le fil BLEU doit être relié à la cosse de la prise identifiée par la dette N ou de couleur NOIRE.
Le fil MARRON doit être relié à la cosse de la prise identifiée par la dette L ou de couleur ROUGE.
2.2 Fusibles de protection
Le matériel NAIM branché sur secteur est protégé par un fusible d'alimentation, en façons arrêté, à proximité de la prise femelle d'alimentation secteur. En cas de nécessité, remplacez le fusible exclusivement avec le fusible de rechange fourni ou par un fusible identique. En cas de fusible grillé à répétition, contactez votre revendeur ou NAIM Audio pour en tracer la cause.
2.3 Prises secteur moulées
Si, pour une raison quelconque, la prise secteur moulée est sectionnée du câble d'alimentation, la prise doit IMPERATIVEMENT être éliminée de manière à la rendre complètement inutilisable. Un risque considérable d'électrocution existe si jamais la prise sectionnée est insérée dans une prise murale.
2.4 Circuits et câbles secteur
Les systèmes hi-fi partagent habituellement le circuit secteur avec d'autres appareils ménagers dont certains peuvent déformer la forme de l'onde de l'alimentation secteur. Cette déformation peut, à son tour, entraîner un bourdonnement mécanique au niveau des transformateurs d'alimentation. Certains transformateurs Naim sont de dimensions importantes, ce qui les rend particulièrement sensibles à ce genre de déformation. Il faudra éventuellement en tenir compte lors du choix de l'implantation de votre matériel. Le bourdonnement des transformateurs n'est pas transmis par les enceintes et n'exerce aucune influence sur les performances du système ; néanmoins, l'utilisation d'un circuit secteur séparé permet souvent de le réduire. Un tel circuit (de préférence protégé par un fusible de 30 ou 45 ampères) conduira aussi, en général, à des performances accrues. Pour l'installation d'un circuit secteur séparé, demandez l'avis d'un électricien qualifié.
Utilisez uniquement les câbles et prises secteurs fournis ou un câble secteur Naim Power-Line.
3. Installation générale
Le matériel NAIM est conçu pour garantir les performances en évitant tant que possible, tout compromis. Ceci peut donner lieu à des circonstances inattendues. Les notes ci-dessous contiennent des recommandations spécifiques au matériel NAIM, ainsi que des avertissements plus généraux concernant l'utilisation des appareils audio domestiques. Veuillez les étudier attentivement.
3.1 Implantation du matériel
Afin de diminuer le risque de bourdonnement audible par les enceintes, les alimentations et amplificateurs de puissance doivent être positionnés à une distance raisonnable du reste du matériel. La distance de séparation maximale pour le matériel connecté est celle admise par le cordon de modulation standard fourni.
Certains équipements Naim sont particulièrement lourds. Vérifiez le poids du matériel avant de le soulever et si nécessaire, travaillez à plusieurs personnes pour pouvoir le mettre en place en toute sécurité. Assurez-vous que votre support de matériel ou votre table est capable de résister au poids et assure une bonne stabilité.
3.2 Mise sous tension
Les sources et les alimentations doivent être mises sous tension avant les amplificateurs de puissance. Eteignez toujours les amplificateurs et attendez au moins une minute avant de brancher ou débrancher les câbles. Utilisez toujours l'interrupteur de mise sous tension de l'appareil et non un interrupteur de prise murale.
Un coup sourd peut être émis par les enceintes à la mise sous tension des amplificateurs de puissance. Ceci est tout à fait normal, ne détériore pas les enceintes, et n'est pas indicatif d'un défaut ou problème. Un léger "ploc" peut également être émis peu de temps après avoir éteint le matériel.
3.3 Rodage
Le matériel NAIM demande un temps considérable de rodage avant de délivrer toutes ses performances. Cette période peut varier et sous certaines conditions, la qualité du son peut continuer de s'améliorer pendant un mois. Des performances françaises et plus homogènes sont obtenues lorsque le matériel est laissé sous tension pendant longtemps. Il faut cependant se rappeler que le matériel sous tension est plus susceptible d'être endommagé en cas d'orage.
3.4 Interférences radio
Sous certaines conditions, selon le lieu du domicile et la configuration de la mise à la terre, il est possible d'entendre des interférences radio. Les réglementations des radiocommunications dans certains pays admettent
des niveaux d’émission en fréquence radio très importants, et le choix ainsi que le positionnement précis du matériel peuvent devenir très critiques. La sensibilité aux interférences radio est liée à l’importante bande passante nécessaire à la bonne qualité du son. Un kit de filtre des fréquences radio est disponible pour certains appareils Naim, mais la qualité du son diminue au fur et à mesure de l’installation des différents éléments du kit. Dans des cas extrêmes d’interférences radio, il se peut que le matériel Naim ne soit pas adapté.
3.5 Précautions à prendre contre la foudre
Votre système hi-fi Naim est susceptible d'être endommagé par la foudre et doit être éteint et débranché du secteur lorsqu'il y a un risque d'orage. Pour une protection totale, toutes les prises secteur et les éventuels câbles d'antennes doivent être débranchés en cas d'inutilisation.
3.6 En cas de problème
La protection des consommateurs varie d'un pays à l'autre. Dans la plupart des pays, un revendeur doit être prêt à reprendre tout matériel vendu si celui-ci ne peut pas fonctionner correctement. Le problème peut provenir d'un défaut du système ou de son installation ; il est donc essentiel d'utiliser toutes les connaissances de diagnostic de votre revendeur. Veuillez contacter votre revendeur ou Naim Audio directement, si vous n'arrivez pas à résoudre un problème.
Certains matériels Naim existent en version spéciale pour différents pays, et il n'est donc pas pratique d'organiser des garanties internationales. Veuillez donc interroger votre revendeur concernant les garanties applicables dans votre pays. Vous pouvez néanmoins contacter Naim Audio directement, si nécessaire, pour des renseignements et recommandations.
3.7 Réparation et remise à niveau
Il est essentiel que les réparations et les remises à niveau soient effectuées exclusivement par un revendeur Naim autorisé, ou à l'usine même de Naim Audio. De nombreux composants sont spécifiquement fabriqués, testés ou appairés et une pièce de remplacement adaptée n'est souvent pas disponible depuis une autre source.
Pour obtenir des informations concernant les réparations ou les remises à niveau des produits Naim, veillez contacter en premier lieu le Service Client:
Téléphone: +44 (0)1722 426600
Email: info@naimaudio.com
Veuillez indiquer le numéro de série du produit concerné (indiqué en face arrêté) dans toute communication.
4. Installation du NAT05 XS
Le NAT05XS doit être installé sur un support dédié prévu à cet effet. Ne le posez pas directement sur le dessus d'un autre appareil. Il doit être installé dans son emplacement final avant le branchement des cables ou la mise sous tension. Assurez-vous également que le volume du système est diminué avant la mise sous tension.
Des options d'évolution de l'alimentation sont disponibles pour le NAT05 XS. Un diagramme illustrant le branchement d'une de ces options est montré en section 7. Veuillez contacter votre revendeur ou distributeur local si vous avez besoin de conseils sur le branchement d'une alimentation.
4.1 Exigences liées à l'utilisation d'une antenne
La prise d'entrée antenne du NAT05 XS doit être branchée via un câble coaxial à faibles pertes 75 à une ANTenne appropriée.
Idéalement, l'antenne doit être montée sur le toit, à l'écart de gros obstacles et le plus haut possible. L'utilisation d'un préamplificateur d'antenne pourrait perturber l'opération de réglage silencieux (silence inter-stations) du tuner et causer des problèmes de transmodulation (interférence venant d'un signal radio fort adjacent). De tels préamplificateurs doivent être utilisés seulement en dernier ressort.
Les émissions de radio sont généralement transmises à partir de sites différents même si elles ciblent des zones de diffusion similaires. Cela peut signifier que, sauf si les transmetteurs sont presque dans la même direction en regardant de votre maison, l'antenne alignée sur un transmetteur ne donnera pas une performance optimale sur l'autre transmetteur. Dans ces circonstances, vous devriez installer un rotateur d'antenne, ou une antenne moins directionnelle si cela est approprié. Plus l'antenne utilisée est directionnelle et sensible, pire sera la réception dans les directions autres que celle vers laquelle l'antenne est pointée. Si vous souhaitez particulièrement recevoir un large éventail de transmissions VHF, un rotateur d'antenne est une nécessité. Votre revendeur devrait connaître les conditions locales et sera en mesure de vous conseiller sur les stations que vous pourrez capter de manière satisfaisante.
4.2 Sorties audio
Le NAT05 XS est équipé à la fois de prises de sortie DIN et RCA-phono. L'utilisation de l'option DIN est préférée; toutefois, si l'option RCA-phono doit être utilisée, elle doit être sélectionnée une fois que le NAT05 XS est mis sous tension. La section 5.2 décrit la sélection de la prise de sortie.
4.3 Évolutions de l'alimentation
Le NAT05 XS peut évolver grâce à l'addition d'une alimentation externe FlatCap ou Hi-Cap. L'alimentation externe fonctionne avec l'alimentation interne du NAT05 XS pour offrir à la fois un plus grand nombre d'alimentations séparées et une régulation de tension plus sophistiquée.
L'alimentation d'évolution est branchée au NAT05 XS via un câble DIN 240° à 5 broches. Assurez-vous que l'alimentation et le NAT05 XS sont bien hors tension avant d'effectuer le branchement. Retirez le cavalier et branchez le câble de l'alimentation en veillant à ce que les connecteurs soient fermement fixés. À partir de leurs interrupteurs respectifs, mettez sous tension l'alimentation, suivie du NAT05 XS. Le diagramme 7.2 illustre le branchement d'une alimentation externe.
5. Fonctionnement du NAT05 XS
Une fois que le NAT05 XS est installé et que tous les branchements sont sécurisés, il peut être mis sous tension. Si une évolution d'alimentation est utilisée, elle doit être mise sous tension la première. APRÈS la mise sous tension, le tuner restera silencieux durant 25 secondes, pendant que les systèmes de commandes et les circuits se stabilisent. Durant ce temps, les quatre boutons de la façade s'illuminent.
5.1 Boutons façade et télécommande
Le NAT05 XS peut être commandé à partir de sa façade ou de la télécommande (réglée sur mode tuner). Celle-ci permet aussi d'accéder aux fonctions d'enregistrement et de sélection des préselections (voir section 6.1.3). Les boutons de la façade et les touches de la télécommande (illustrées entre parenthèses) fonctionnent comme suit:
mode : fait permuter le tuner en trois modes opérationnels : freq (fréquence), scan (recherche) et preset (préselection). Le mode préselection est abordé à la section 6.1.3.
down: En mode freq, le bouton down ou la touche (↓) gauche (↓) ajuste la fréquence de syntonisation vers le bas de la gamme en incrément de 50kHz ou continuellement si maintenus enfoncés.
En mode scan, si vous appuyez sur le bouton down ou la touche gauche ( ↓ ), le tuner se mettra à balayer la bande FM à la recherche de signaux dépassant un niveau prédéfini. Il s'arrête à chaque station trouvée, que vous pourrez enregistrer comme préselection avec la télécommande (voir section 6.1.3). Si aucun signal satisfaisant n'est trouvé durant la première recherche, un second balayage à un niveau de signal moins élevé commencera automatiquement.
En mode préréglé, le bouton down ou la touche gauche ( ) fait défiler séquentiellement les stations précédemment enregistrées en tant que préselections.
up : Commande le tuner de manière similaire à celle ( ◆ ) du bouton down ou de la touche gauche ( ◁ ).
mono : Combine les canaux gauche et droit pour produire un signal de sortie mono. Passer en mono peut réduire les bruits de fond qui accompagnent les signaux stéréo de faible puissance. Le réglage mono est aussi mémorisé quand une station est enregistrée en tant que préselection.
Note : L'indicateur du bouton mono de la façade s'illuminera quand mono est sélectionné.
5.2 Sélection de prise de sortie
Une paire de prises de sortie RCA-phono est installée sur le panneau arrière du NAT05 XS pour fournir une alternative à la prise DIN, qui est l'option préférée. Procédez comme suit pour sélectionner les prises RCA-phono.
Appuyez et maintenez enfoncée la touche mode de la télécommande (télécommande en mode tuner) ou le bouton mode de la façade, jusqu'à ce que l'indicateur du bouton
mode clignote. Des pressions ultérieures du bouton ou de la touche mode feront défilier chaque combinaison des deux types de prise (DIN seulement, RCA-phono seulement ou les deux). L'option sélectionnée est indiquée sur l'écran d'affichage du tuner de la manière suivante :
| Option de prise | Affichage du tuner |
| DIN | Ø |
| Phono | Ø Ø |
| Les deux | Ø Ø |
Pour éviter de compromettre la qualité du son, ne sélectionnez pas les deux types de prise sauf si leur utilisation simultanée est nécessaire.
Appuyez et maintenez enfoncés la touche ou le bouton mode une seconde fois pour sortir du mode de sélection de prise. Après cinq minutes, si aucun bouton ou aucune touche ne sont appuyés, le tuner sortira automatiquement du mode de sélection de prise.
5.3 Affichage en façade et indicateurs
L'écran d'affichage en façade et les indicateurs du NAT05 XS fournissent des informations visuelles sur le fonctionnement du tuner.
Affichage
Affiche la fréquence syntaxisée, le numéro de la préselection ou «→» pour indiquer qu'aucun numéro de préselection n'est assigné à une fréquence syntaxisée spécifique. L'assignation de fréquences syntaxisées à des numéros de préselections est abordée à la section 6.1.3.
Indicateurs
stéréo: Indique à la fois qu'un signal stéréo est reçu et que le fonctionnement en stéréo est sélectionné.
freq: Indique que le tuner opère en mode fréquence
scan : Indique que le tuner opère en mode recherche
prérélection: Indique que le tuner opère en mode présélection.
5.4 Anomalies
Le NAT05 XS indiquera qu'une alimentation ou un cavalier ne sont pas installés correctement en faisant clignoter les quatre boutons de la façade. Dans cet état, la sortie du tuner est mise en sourdine.
Si la tension de secteur chute trop en dessous de son niveau nominal, la sortie du tuner sera mise en sourdine et les quatre boutons de la façade s'illumineront. Après le rétablissement de la tension de secteur, il y aura un délai de 2 secondes avant que la sortie ne redevienne normale.
6. Télécommande NARCOM 4
La télécommande NARCOM 4 est une télécommande multi-fonctionnelle conçue pour être utilisée avec les lecteurs CD, amplificateurs intégrés, préamplificateurs, tuners et caissons de graves Naim. Pour installer les piles, retirez le couvercle du compartiment et insérez-les dans le compartiment en veillant à respecter la polarité. Remettez le couvercle en place.
6.1 Utiliser la NARCOM 4 avec le NAT05 XS
L'utilisation de la télécommande NARCOM 4 est basée sur trois types de touches : touches composants de système, touches globales et touches soft.
6.1.1 Touches composantes du système
Ces touches permutent le fonctionnement des touches soft entre les modes appropriés à chaque composant du système : lecteur CD, tuner (tun), préamplificateur, etc.
Les touches globales commandent des fonctions spécifiques quel que soit le réglage de la touche composant du système et sont accessibles à tout moment.
6.1.2 Touches globales
Les touches globales fonctionnent comme suit :
vol ( \& ) : Ajuste le volume du préamplificateur et la position du contrôle du volume
mute: Réduit le volume du préamplificateur à zéro. Une deuxième pression restore le volume.
bal( & ): Ajuste la balance du canal sur les produits qui en sont équipés.
transport CD : Commande le transport du CD et la sélection de pistes.
scan : Fait basculer le tuner en mode recherche et commence un balayage à partir de la fréquence en cours vers le haut de la gamme. Quand une station est trouvée, la recherche s'arrête. Appuyez sur la touche scan pour redémarrer la recherche.
mode : Permute le tuner entre les modes freq, scan et preset.
6.1.3 Touches soft
En mode tuner, les touches soft sont utilisées pour enregistrer les stations en tant que présélections. Les touches soft fonctionnent comme suit :
La touche prog permet d'assigner des fréquences de station FM à des préselections. Pour ce faire, saisissez la fréquence de la station directement grâce au pavé numérique, ou utilisez les touches gauche (↓), droite (▶) ou scan. Les stations trouvées par balayage de la bande FM par le tuner peuvent aussi être enregistrées en tant que préselections.
Ensuite, appuyez et maintenez enfoncée la touche prog. Le tuner est maintenant en mode programmation de pré-sélection : l'indicateur preset clignotera et l'affichage indiquera -- sur la gauche. Saisissez le numéro de préselection
désigné avec le pavé numérique ou les touches gauche («) et droite (►). Sur le côté droit, l'affichage indiquera -- ou P si le numéro de préselection est déjà utilisé. Si c'est le cas, un numéro différent peut être saisi à ce moment. Sortez du mode programmation et enregistrez la nouvelle préselection en appuyant et maintenant enfoncée la touche prog. Pour sortir du mode programmation de préselection sans enregistrer la nouvelle préselection, sélectionnez 0 0 sur le pavé numérique.
Pour effacer une préselection, sélectionnez-la, puis appuyez et maintenez enfoncée la touche disp.
La touche disp peut aussi être utilisée pour allumer ou éteindre l'affichage du tuner. Quand l'affichage est éteint, il s'illuminera temporairement si un bouton de la façade ou une touche de la télécommande sont appuyés.
8. Spécifications du NAT05 XS
Gamme de fréquences : VHF/FM 87.5 - 108MHz (Europe) (variations régionales de la gamme de fréquences réglées à l'usine)
Mémoire de présélections : 99 stations
Niveau de sortie : 600mV pour une modulation de 100%
Dimensions (H× L× P) 70× 432× 301 mm
Tension de secteur : 100-120V ou 220-240V, 50/60Hz
9. Déclaration de conformité
Norme de: EN 60065 : Appareils audio, vidéo et sécurité appareils électroniques analogues - Exigences de sécurité.
CEM: EN 55013: Récepteurs de diffusion radio et télévision et appareils annexes EN 55020: Immunité électromagnétique des récepteurs de diffusion et appareils EN 61000-3-3 2002: Limites des émissions de courant harmoniques EN 61000-4-2: Techniques d'essai et de mesure - Essai d'immunité aux décharges électrostatiques
