BEDIENUNGSANLEITUNG CLUB LASER JBSYSTEMS LIGHT

Bedienungsanleitung DU

DU-ENTSORGUNG DES GERÄTS

Entsorgen Sie das Gerät und die Batterien auf umweltfreundliche Art und Weise gemäß den Vorschriften Ihres Landes.

ES - DESHACERSE DEL APARATO

VOOR DE IN GEBRUIKNAME

TECHNISCHE KENMERKEN

BEDIENUNGSCANLEITUNG

Vielen Dank, dass Sie sich für den Erwerb these BRITEQ®-Produkt entschieden haben.itte lessen Sie.
these Bedienungsanleitung sorgfältig vor der Inbetriebnahme durch, zur vollen Ausschöpfung der
Moglichkeiten, die these Gerat bietet, sowie zu ihrer eigenen Sicherheit.

EIGENSCHAFTEN

Das Gerät ist funkentstört und erfüllt die Anforderungen der europäischen und nationalen Bestimmungen. Entsprechende Dokumentation liegt beim Hersteller vor.

• Das Gerät ist zur Erzeugung von dekorativem Licht sowie zur Verwendung in Lightshows bestimmt.

• Ein herrlicher siebenfarbiger Clublaser ausgestattet mit 3 kraftvollen temperaturgesteuerten Laser:

O300mW Roter Laser (650nm)
60mW Gruner Laser (532nm)
50mW Blauer Laser (473nm)

• Dank 20kHz Scanner projiziert der "Club Laser 7" messerscharfe Bilder mit bis zu 7 Farben!
  100% ILDA kompatibel für höchste Flexibilität!
  Passendes Flightcase einbegriffen!
  Die 5 Bedienungsmodiermöglichene eine einfache Handhabung des Lasers:

MUSIC CONTROL: 100% Plug & Play → einfach den Laser ans Netz anschlieben und eine unglaubliche Musik gesteuerte Lasershow mit Hilfe von 128 eingebauten Programmen starten! Ideal für Vermietungsunternehmen!!
MASTER/SLAVE Modus: Mehrere Geräte konnen im komplett synchronisierten Musikmodus verwendet werden: Aufsehen erregend und sehr einfach zu bedieren!
○ AUTOMATIC Modus: alle eingebauten Programme werden automatisch gezeigt, keine Musik erforderlich
DMX Modus: stellen Sie einfache eine DMX-Adresse ein und übernehmen Sie die volle Kontrolle über alle eingebauten Programme!
- ILDA Modus: schließen Sie den Laser an gleich welchen PC mit ILDA-kompatibler Schnittstelle und verwenden Sie具有良好 welche professionelle Laser-Software um atemberaubende Lasershows, Logos, usw. zu schaffen.

• Die Laser-Projktionen können auf die Größe des Veranstaltungsortes mit Hilfe von X/Y Bildzoom-Regelungen angepasst werden.
• Grafiken können gespiegelt werden für Projektionen hinter einer Rückprojektionswand.
• Blanking (Austastung) -Technologie für klar von einander getrennte Strahlen
• Ideal zur Verwendung in Clubs, Diskotheken, für Werbung, Ausstellungen und vieles mehr ...
• Erfüllt die EN/IEC 60825-1 für Lasersicherheit

VOR DER ERSTBENUTZUNG

• Vor der Erstbenutzungitte das Gerat zuerst auf Transportschaden uberprüfen.Sollethe Gerat einen Schaden aufweisen, Geratitte nicht benutzen, sondern setzen Sie sich unverzuglich mit Ihrem Handler in Verbindung.
• Wichtiger Hinweis: Das Gerät hat das Werk unbeschädigt und gut verpackt verlassen. Es ist wichtig, dass der Benutzer sich streng an die Sicherheitsinweise und Warnungen in der Bedienungsanleitung hält. Schäden durch unsachgemäß Handhabung sind von der Garantie ausgeschlossen. Der Handler übernimmt keine Verantwortung für Schäden, die durch Nichtbeachtung der Bedienungsanleitung hervorgerufen wurden.
• Die Bedienungsanleitung zum zukünftigen Nachschlagenitte aufbewahren. Bei Verkauf oder sonstiger Weitergabe des Geratsitte Bedienungsanleitung beifugen.

Packungsinhalt prufen:

Bitte überprüfen Sie, dass die Packung folgende Einzelteile enthalt:

• Flightcase + Club Laser 7 Gerät
• dB25/dB25 ILDA -Kabel + Netzkabel
• 2 Schlüssel für der Schlüsselschalter
  Bedienungsanleitung

SICHERHEITSHINWEISE

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

ACHTUNG: Um sich nicht der Gefahr eines elektrischen Schlags auszuseten, entfern Sie keines der Gehauseteile. Im Geräteinneren befinden sich keine vom Benutzer reparierbaren Teile. Überlassen Sie Reparaturen dem qualifizierten Kundendienst.

Das Blitzsymbol im Dreiacek weist den Benutzer darauf hin, dass eine Berührungsgefahr mit nicht isolierten Teilen im Geräteinneren, die eine gefährliche Spannung führen, besteht. Die Spannung ist so hoch, das hier die Gefahr eines elektrischen Schlages besteht.

Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungshinweise in den Dokumenten hin, die dem Gerät beiliegen.

Dieses Symbol bedeutet: Nur innerhalb von Räumen verwenden.

Dieses Symbol bedeutet: Achtung! Bedienungsanleitung lessen!

Dieses Symbol gibt an: der minimale Abstand von beleuchteten Gegenständen. Der minimale Abstand zwischen Projektor und dem belichteten Gegenstand muss mehr als 1 Meter betragen.

• Aus Umweltschutzgründen Verpackungitte wiederverwenden oder richtig trennen.

• Zur Vermeidung von Stromschlag oder Feuer, Gerätitte nicht Regen oder Feuchtigkeit aussetzen.

• Zur Vermeidung von Kondensation im Inneren des Gerätsitte nach dem Transport in eine warmer Umgebung einige Zeit zum Temperaturausgleich ausgescheltet stehen halten. Kondensation kann zu Leistungsvorlust des Geräts oder gar Beschäftigung führen.

• Gerät nicht im Freien und in feuchten Räumen und Umgebungen verwenden.

• Keine Metallgegenstände oder Flüssigkeiten ins Innere des Geräts gelangen给你们, Kurzschluss oder Fehlfunktion können die Folge sein. Falls es noch einmal vorkommen sollte,itte sofort Netzstecker ziehen und vom Stromkreis trennen.

• Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr!

• Nicht in staubiger Umgebung verwenden und regelmäßig reinigen.

• Für Kinder unerreichbar aufbewahren.

• Unerfahrenne Personen sollen das Gerät nicht bedieren.

• Umgebungstemperatur darf 40^ nicht überschreiben.

• Sicherstellen, dass sich während des Auf- und Abbaus keine unbefugten Personen unterhalb des Geräts befinden.

• Stets Netzsteckerziehen, wenn Gerät für längeren Zeitraum nicht genutzt oder es gewartet wird.

• Elektrische Anschlüsse nur durch qualifiziertes Fachpersonal überprüfen setzen.

• Sicherstellen, dass Netzspannung mit Geräteaufkleber übereinstimmt.

• Gerät nicht mit beschädigtem Netzkabel betreiben. Ist die Zugangsleitung beschädigt, muss diese durch den Hersteller, seinen Vertrieb oder durch eine qualifizierte Person ersetzt werden.

• Netzkabel nicht mit anderen Kabeln in Berührung kommt lessen!

• Um eine Gefahr zu vermeiden, soll das Gerät nur mit dem mitgelieferten Adapter benutzt werden. Ist der Adapter beschädigt, damit nur durch einen gleichen Adapter ersetzt werden.

• Ausschließlich vorschäftsmäßige Kabel zur Installation verwenden.

• Gerät nicht offen. Abgesehen vom der Sicherung sind keine zu wartenden Bauteile im Gerät enthalten.

• Sicherung niemals reparieren oder überbrücken, sondern immer durch gleichartige Sicherung ersetzen!

• Bei Fehlfunktion Gerät nicht benutzen und sich mit Handler in Verbindung setzen.
• Bei sightbaren Beschädigungen müssen Gehäuse und Optik ersetzt werden.
• Bei Transportitte Originalverpackung verwenden, um Schaden am Gerat zu vermeiden.
• Aus Sicherheitsgründen dürfen an dem Gerät keine unbefugten Veränderungen vorgenommen werden.

Wichtiger Hinweis: Nicht direkt in die Lichtquelle blichen! Gerät nicht verwenden, wenn sich Personen im Raum befinden, die unter Epilepsie leiden.

LASER SICHERHEITS HINWEISE:

• Nach der Klassifizierung auf Grundlage der Sicherheitsnorm EN 60825-1:1994 + A1:2002 + A2:2002 fällt dieser Laser unter die Laserklasse 3B. Bei Lasern dieser Klasse kann ein direkter Blick in den Strahl gefährlich sein.

GEFAHR DURCH LASERSTRAHLUNG!

Direkte Bestzahlung der Augen vermeiden!

Laserstrahlung kann zu Augen- und/oder Hautverletzungen führen.

Alle Schutzmaßnahmen für den sicheren Betrieb diesen Lasers

müssen unbedingt eingehalten werden!

• Beim vorliegenden Produkt handelt es sich um einen betriebsfertigen Showlaser, dessen sichtbare Strahlung im Wellenlangenbereich von 400 bis 700 nm liegt, und der Lichteffekte für Unterhaltung etc. erzeugt.
• Durch die Bauweis des vorliegenden Lasers wird der Strahl sochnell bewegt, dass er das Auge nur sehr kurzzeitig treffen kann. Dadurch gilt der Einsatz these Lasers fur die Laser-Light-Show laut BG-Merkblatt "Discolaser" als ungefährlich.
• Laserstrahl niemals auf Personen oder Tiere austrichten.
  Das Geratarfniemalsunbeaufsichtigt betrieben werden!
• Dieser Laser darf nur für Vorfahrzwecke eingesetzt werden. Der Betrieb eines Showlaser der Klasse 3B ist nur dann zugelassen, wenn der Laserbetrieb von einem erfahrenen und gut ausgebildeten Bediener gesteuet und überwacht wird.
• Beim Betrieben einer Laser-Einrichtung lassst sich je nach Laserklassifizierung eine Laserstrahlung erzeugen, die zu irreparablen Augen- und/oder Hautschäden führen kann. Die Sicherheitschinweise für den Gebrauch von Laser Produkten konnen von Land zu Land verschiedene sein. Der Benutzer muss sich selbst über die Sicherheitshinweise in seinem Land informieren.

BRITEQ haftet nicht für Schäden, die durch unsachgemäß Installation und nicht bestimmungsgemüssen Betrieb verursacht werden!

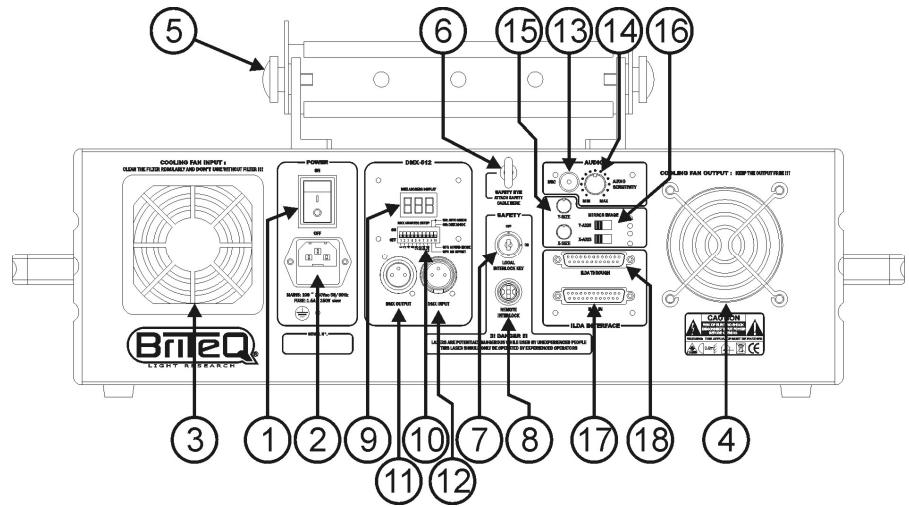

BESCHREIBUNG

1. AN/AUS SCHALTER: Wird verwendet um das Gerät an bzw. aus zu schalten.
2. NETZANSCHLUSS: Mit Hilfe des IEC Steckers und eingebauter Sicherung, verbinden sie hier den Netzstecker.
3. LÜFTER (Eingang): zur Kühlung der im Gehäuse befindlichen Bauteile. Achten Sie darauf, dass der Filter im Luft stets auf seinem Platz ist, ehe Sie den Laser anschalten! Der Filter muss regelmäßigerinigt werden! Ziehen Sie einfach den Kunststoffdeckel ab und reinigen Sie den Filter mit einem Staubauger.

4. LÜFTER (Ausgang): zur Kuhlung der im Gehäuse befindlichen Bauteile. Achten Sie darauf, dass die Lüfteröffnungen nie abgedeckt sind!

5. BEFESTIGUNGSBÜGEL: mit 2 Knöpfen an beiden Seiten, um das Gerät zu befestigen und ein Montageloch um einen Montagehaken zu befestigen.

6. SICHERHEITSAUGE: Wird verwendet um ein Sicherheitskabel anzuschliessen wenn das Gerät Überkopf angeschlossen wurde (Siehe "Überkopf Montage")
7. EIN/AUS SCHLÜSSLBETÄTIGTER SCHALTER: zum Ein-/Ausschalten des Laserstrahs. Verwenden Sie die Schlüssel, um sicherzugehen, dass nur ein qualifizierter Bediener den Laser anschalten kann.
8. INTERLOCK EINGANG: wird verwendet, um den optional erhältlichen Notaussalter zu verbinden (siehe Bild). Wenn Sie diesen Schalter drücken, wird der Laserstrahl sofort ausgeschaltet

Wichtig! Für ihre eigene Sicherheit empfehlen wir nachdrücklich, diesen Notaussalter anzuschreiben!

1. ANZEIGE: Zeigt die gewählte DMX Adresse an wenn das Gerät im DMX Modus arbeitet. Neben dem DMX-Modus können Sie

auch 4 andere Betriebsmodi wahlen, lessen Sie mehr über diese Modi auf den folgenden Seiten.

1. DIP-SCHALTER: Schalter 1~8 werden verwendet um die DMX Adressen zwischen 000 und 255 auszuwahlen. Die Schalter 9 und 10 dienen zum Auswahlen des gewünschten Benutzermodus.
2. DMX AUSGANG: 3-Shift XLR-Steckbuchse zum Anschlieben des Lasers an das folgende Gerät in der DMX-Kette.
3. DMX EINGANG: 3-Stift XLR-Stecker zum Anschlieben von gängigen DMX-Kabel. Der Eingang erhalten Befehle von einem DMX-Controller.
4. EINGEBAUTES MIKROFON: Das eingebaute Mikrofon wird verwendet um die Lasershow an den Rhytmus der Musik anzupassen.
5. EINGANGSSENSIBILITÄT: Dieses Potentiometer wird verwendet um die Sensibilität der Eingangsmusik festzulegen. Stellen sie das Potentiometer ein bis der Laser mit der Musik synchron ist.
6. X/Y GROBENREGELUNG: verwenden Sie diese Regler, um die Größe der projzierten Grafiken an die Abmessungen des Verantwortungsortes anzupassen. Sie können die vertikale und die horizontalen Abmessungen unabhängig von einander anpassen.
7. X/Y SPIEGELREGELUNG: verwenden Sie diese Regler, um die Projektionen zu spiegeln (umzukehren). Dies ist zum Beispiel nutzlich, wenn Sie Grafiken von der Rückseite einer Rückprojektniswand aus projizieren.
8. ILDA EINGANG: zum Anschlieben des Lasers an eine ILDA zertifizierte Schnittstelle eines Rechners, weitere Erläuterungen dazu auf den folgenden Seiten.
9. ILDA DURCHGANG: zum Verbinden des ILDA-Signals mit dem folgenden "Club laser 7" Gerät.

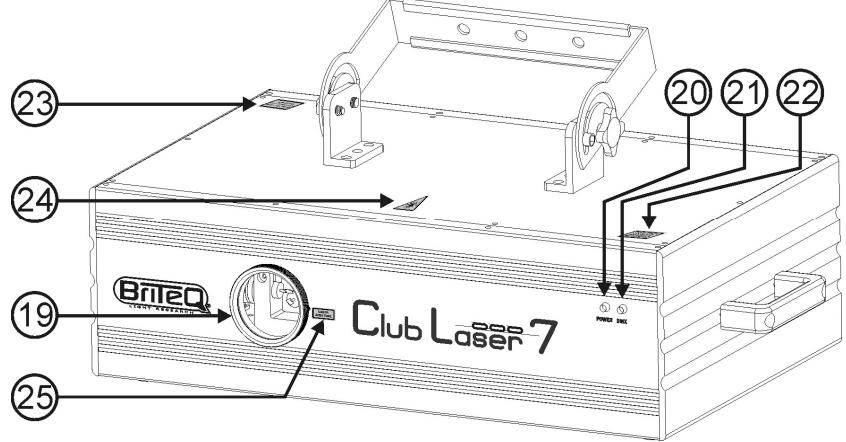

1. LASER AUSGANG: Hier tritt der Laserstrahl aus dem Gehäuse. Achten Sie daraufuf, NIEMALS durch diese Öffnung in das Innere des Gerätes zu schauen, während der Laser-Effekt angeschaltet ist!
2. POWER-LED: zeit an, dass das Gerät eingeschaltet ist.

3. DMX-LED: Leuchte ist an, wenn der Laser ein DMX-Signal feststellt.

4. WARNHINWEIS: "Vorsicht - Klasse 3B Laser. Laserstrahlung, wenn geöffnet. Vermeiden Sie den Kontakt mit dem Strahl."

5. WARNHINWEIS: "Laserstrahlung. Vermeiden Sie den Kontakt mit dem Strahl. Klasse 3B Laserprodukt"
6. LASER-WARNZEICHEN: warn't vor potentiellen Gefahren in Verbindung mit einem Laser bei unsachgemäßer und nicht fachgerechter Verwendung.
7. WARNHINWEIS: "Laserblende"

ÜBERKOPF-MONTAGE

Wichtig: Montage ausschließlich durch qualifiziertes Fachpersonal durchfuhren halten. Unvorschriftsmäßiger Einbau kann erhebliche Verletzungen und/oder Schäden verursichen. Überkopf-Montage verlangt entsprechende Erfahrung! Belastungsgrenzen müssen beachtet werden, geeignetes Installationsmaterial muss verwendet werden und das installierte Gerät muss in regelmäßigen Abständen überprüft werden.
- Sicherstellen, dass sich keine unbefugten Personen unterhalb des Geräts befinden, während es installiert oder gewartet wird.
- Gerät außerhalb der Reichweite von Personen und nicht in niedrigen Durchgängen oder in der Höhe von Sitzgelegenheiten installieren.
- Vor Montage sicherstellen, dass die gewährte Position weniger stens das 10-fache Gerätegewicht aufnehmen kann.
Zur Aufhängung stets geeignetes Befestigungsmaterial verwenden, das das 12-fache Gerätegewicht aushalten kann. Eine zweite Sicherungsaufhängung muste angebracht werden, die ein Absacken des Gerats von mehr als 20~cm verhindert, sollte die Befestigung brechen.
- Gerät gut befestigen. Eine freischwingende Aufhängung ist gefährlich und sollte auf gar keinen Fall in Betracht gezogen werden!
- Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr!
- Betreiber muss sicherstellen, dass die Sicherheitsrelevanten und technischen Installationen vor Erstbetrieb fachmännisch vorgenommen worden sind.
- Installationen sollen den jährlich durch qualifiziertes Fachpersonal inspiiert werden, um jederzeit einen sicheren Betrieb zu gewährleisten.

ACHTUNG AUGENSCHADEN: Positionieren Sie den Laser immer so, das niemand direkt in den Laserstrahl blichen kann. Die Installation ist so zu wahren das der Laser Strahl nicht direkt ins Publikum strahlt!

BEDIENUNGSPANLEITUNG

• Regelmäßige Betriebspauden sind für eine lange Lebenserwartung des Geräts notwendig. Es ist nicht für den Dauerbetrieb ausgelegt.
• Gerät nicht in kurzen Abständen ein- und ausschalten, da es die Lebensdauer des Lasern verkurzt.
• Stets Netzsteckerziehen, wenn Gerat für längeren Zeitraum nicht genutzt, oder es gewartet wird.
• Bei Fehlfunktion Gerät nicht benutzen und umgehend mit ihrem Handler in Verbindung setzen.
• Wichtiger Hinweis: Nicht direkt in die Lichtquelle blichen! Gerät nicht verwenden, wenn sich Personen im Raum befinden, die unter Epilepsie leiden.

Wichtiger Hinweis: während der ersten 10 Sekunden nach dem Anschalten des Lasers kann keiner der Regler benutzt werden!

Sie konnen das Gerät auf 5 Arten bedienen:

1) MUSIK GESTEUERTER MODUS:

Der Laser folgt einer vorprogrammierten Sequenz im Takt der Musik. Wahlen Sie diesen Modus, wenn nur 1 Laser verwendet wird (Standalone) oder wenn der Laser das erste Gerät (Master) in einer Kette mit mehreren "Club Laser 7" Geräten ist.

• Sehen Sie sich das Schema rechts an: setzen Sie den DIP-Schalter Nr. 10 in die OFF Position (die Einstellung der anderen DIP-Schalter playt keine Rolle)

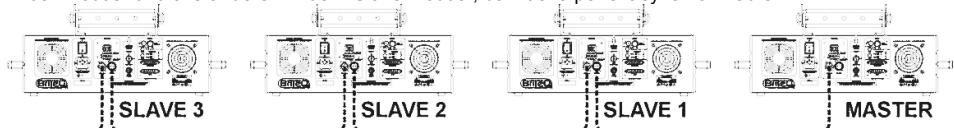

2) MASTER/SLAVE MODUS:

Sie können mehrere Laser hinterinander schalten. Setzen Sie das erstige Gerät der Kette in den "Musikmodus" und alle anderen in den "Slave-Modus", damit alle perfekt synchron laufen!

• Verbinden Sie die DMX Ein-/Ausgabe aller Laser mittels angepasster DMX-Kabel miteinander (siehe Schema) DMX ADDRESS DISPLAY
• Das Gerat, das kein Kabel am DMX-Eingang hat, ist der Master: setzen Sie den DIP-Schalter Nr. 10 des Masters in OFF-Position (die Einstellung der anderen DIP-Schalter spiel keine Rolle)
• An allen Slave-Geräten muss der DIP-Schalter Nr. 10 auf die ON-Position gestellt sein, während die DIP-Schalter 1 bis 9 auf OFF gesetzt sind (siehe Schema)
• Legen Sie Musik auf und regeln Sie den MUSIC SENSITIVITY (Eingangssensilität)-Knopf (14) bis der Laser schon dem Takt der Musik folgt.

3) VOLLAUTOMATIK-MODUS:

Der Laser spult automatisch eine vorprogrammierte Sequenz ab.

• Sehen Sie sich das Schema rechts an: setzen Sie die DIP-Schalter Nr. 9 und Nr. 10 in die ON-Position (die Einstellung der anderen DIP-Schalter spiel keine Rolle)

4) DMX512 MODUS:

Das DMX-Protokoll ist ein zahlig verwendetes Hochgeschwindigkeitssignal zur Steuerung von intelligenten

Lichtsystemen. Sie müssen ihren DMX-Controller und alle angeschlossenen Lichteffekte mit einem hochwertigen symmetrischen XLR M/F Kabel hintereinander schalten (Daisy Chain). Um durch Interferenzen hervorgerufene Fehlfunktionen der Lichteffekte zu vermeiden müssen Sie einen 90Ω bis 120Ω Abschlusswiderstand am Ende der Kette einsetzen. Verwendten Sie niemals Y-Splitter-Kabel, das wurde nicht Funktionieren!

Jeder Effekt in der Kette bestehtigt seine eigene Startadresse, damit er erkennt, welche Befehle des Controllers er entschlussen muss.

Hier siehen sie wie sie den CLUB LASER 7 einrichten:

• Verbinden sie das Gerät mit einem DMX-Kontroller in dem sie ein DMX-Kabel verwenden.
• Finden sie hereaus welche Adresse der DMX Laser bestehtigt.
• Stellen sie den DIP-Schalter 10 in die "ON" Position.
• Stellen sie den DIP-Schalter 9 in die "OFF" Position.
• Sie müssen die DMX Start Adresse des DIP-Schalters von 1 bis 8 setzen jeder dieser Schalter hat einen entsprechenden DMX-Wert angegeben. Sie können diese Werte verbinden um die Adresse von 001 bis 255 anzugegeben:

Dip	#1	#2	#3	#4	#5	#6	#7	#8
Wert	1	2	4	8	16	32	64	128

Startaddresse = 01 Schalter 1=AN Wert: 1
Startaddresse = 05 Schalter 1 + 3 = AN Wert: 1 + 4 = 5
Startaddresse = 09 Schalter 1 + 4 = AN Wert: 1 + 8 = 9
Startaddresse = 13 Schalter 1 + 3 + 4 = AN Wert: 1 + 4 + 8 = 13

···

Startaddresse = 62 →Schalter 2 + 3 + 4 + 5 + 6 = AN Wert: 2 + 4 + 8 + 16 + 32 = 62

• Die Anzeige hilft ihren zu sehen ob die Adresse richtig gewählt wurde.
• Sobald die Adresse eingestellt ist, können Sie das Gerät mit dem Ein-/Aus-Netzschalter (1) einschalten.

DMX-CONFIGURATION:

KANAL	DMX - WERT	BESCHREIBUNG
1	0-51	Ausgeschaltet	OFF Auto Sound Line Dot
	52-103	Auto-Betrieb Linie
	104-155	Auto-Betrieb Punkt
	156-207	Sound Modus Linie
	208-255	Sound Modus Punkt
2	0-255	125 vorprogrammierte Grafiken
3	0-128	Drehung (Drehung durch Z-Achse)
	129-255	Die Drehgeschwindigkeit anpassen
4	0-128	Rollen durch Y-Achse
	129-255	Die Rollgeschwindigkeit anpassen
5	0-128	Rollen durch X-Achse
	129-255	Die Rollgeschwindigkeit anpassen
6	0-128	Grafiken bewegen sich entlang der X-Achse
	129-255	Bewegungsgeschwindigkeit
7	0-128	Grafiken bewegen sich entlang der Y-Achse
	129-255	Bewegungsgeschwindigkeit
8	0-255	Zeichengeschwindigkeit: langsam bis schnell
9	0-255	Scangeschwindigkeit: langsam bis schnell
10	0-31	Originalfarbe
	32-63	Gelb
	64-95	Lila
	96-127	Zyan
	128-159	Weiß
	160-191	Grün
	120-223	Rot
	224-255	Blau

5) ILDA-STEUERUNG:

Vorliegender Laser kann von jedem Rechner gesteuet werden, der mit einer ILDA-kompatiblen Software ^+ Hardware ausgerustet ist. Sobald der ILDA-Eingang (17) des Lasers an einen ILDA-kompatiblen Controller angeschlossen ist, wird das Gerät automatisch in den ILDA-Steuergutsmodus geschellt. Ab thisem Moment wird der Laser komplett von der ILDA-Software gesteuet: Die Mochigkeiten der ILDA-Software bestimmen, was Sie tun konnen oder nicht tun konnen ...

ILDA Soft- und Hardware können Sie bei verschiedenen unabhängigen Lieferanten erwerben. Einige mögliche Anbieter sind:

PHOENIX Software (www.bocatec.de)
- PANGOLIN Software (www.pangolin.com)
- Und weitere andere. Wahlen Sie selbst gemäß ihren finanziellen Mänglichkeiten die für Sie geeignetste Lösung ...

WARTUNG

• Sicherstellen, dass sich keine unbefugten Personen unterhalb des Geräts befinden, während es gewartet wird.
• Gerat ausschalten, Netzsteckerziehen und warten, bis es sich abgekühlt hat.

Während der Wartung sind folgende Punkte ganz besonderss zu beachten:

• Sümmtliche Schrauben zur Installation und Befestigung jeglicher Teile müssen fest angezogen und rostfrei sein.
• Gehäuse, Befestigungsmaterialien und Aufhängungen (Decke, Balken, abgehnte Decken))dürfen keine Anzeichen von Verformung aufweisen.
• Ist die Optik sightbar beschädigt (Sprünge oder tiefe Kratzer), dann müssen die entsprechenden Teile ausgewechselt werden.
• Netzkabel muss stets in einwandfreiem Zustand sein und selbst bei kleinsten Beschädigungen erneuert werden.
• Zur Vermeidung von Überhitzung müssen die Ventilatoren und Lüftungsschitze monatlich gereinigt werden.
• Das Geräteinnere sollte jährlich durch Fachkräfte gereinigt werden.

Achtung: Wir empfehlen dringend, Reinigung im Innern des Geräts nur von qualifiziertem Personal durchführten zu halten!

TECHNISCHE EINZELHEITEN

Netzeingang:	AC 100~240V, 50/60Hz
Sicherung:	250V 1,5A träge Sicherung (20mm Glas)
Gesamtleistungsaufnahme:	80W
Sound-Steuerung:	Eingebautes Mikrofon
DMX-Anschlüsse:	3-Stift XLR-Stecker/Steckbuchse
DMX-Kanäle:	10 Kanäle
DMX-Startadresse:	001 → 256
Laser-Leistung:	60mW Grün CW Laser (λ = 532nm)
	300mW Rot CW Laser (λ = 650nm)
	50mW Blau CW Laser (λ = 473nm)
Laser-Scanner:	Hochgeschwindigkeitstyp 20kHz
Laserstrahlungsklasse:	3B
Laser-Sicherheitsnorm:	EN60825-1:1994 + A1:2002 + A2:2002
Abmessungen (BxHxT):	58cm x 16cm (30cm mit Būgel) x 34cm
Gewicht:	11,9kg

Technische Änderungen können auch ohne Vorankündigung vorgenommen werden! Sie können sich die neueste Version dieser Benutzerhandbuches von unserer Website herunterlagen: www.briteq-lighting.com
