BEDIENUNGSANLEITUNG HT 40 AKG

1 Sicherheit und Umwelt

1.1 Sicherheit

1. Setzen Sie das Gerät nicht direkter Sonneneinstrahlung, starker Staub-und Feuchtigkeitseinwirkung, Regen, Vibrationen oder Schlägen aus.

1.2 Umwelt

1. Entsorgen Sie verbrauchte Batterien und Akkus immer gemäß den jeweils geltenden Entsorgungsvorschriften. Werfen Sie Batterien oder Akkus weder ins Feuer (Explosionsgefahr) noch in den Restmüll.
2. Wenn Sie das Gerät verschritten, entfernen Sie die Batterien bzw. Akkus, trennen Sie Gehäuse, Elektronik und Kabel und entsorgen Sie alle Komponenten gemäß den darauf gutten-den Entsorgungsvorschriften.

2 Beschreibung

2.1 Einleitung

Vielen Dank, dass Sie sich für ein Produkt aus dem Hause AKG entschieden haben.itte lesen Sie die Bedienungsanleitung aufmerksam durch,behov Sie das Gerät benützen, und bewahren Sie die Bedienungsanleitung sorgfältig auf, damit Sie jederzeit nachschlagen konnen.Wir wünschen Ihnen viel Spaß und Erfolg!

2.2 Lieferumfang

1 Handsender HT 40

2 Batterien 1,5 V, Grübe AA

1 Stativ-anschluss SA 43, Farb-code-Clip, schwarz

Kontrollieren Sieitte,ob die Verpackung alle oben angeführten Teile enthalt.Falls etwas fehl,t wenden Sie sichitte an ihren AKG-Handler.

2.3 Empfohlenes Zubehor

Schaumstoff-Windschutz W 880

2.4 Beschreibung

Der Handsender HT 40ariatet auf einer fixen, quarzstabilisierten Tragerfrequenz im UHF-Trägerfrequenzbereich von 710 bis 865 MHz und ist mit einer im Gehäuse integrierten Antenne ausgestattet.

Der mit dem Sender fix verbundene Mikrofonkopf ist akustisch identisch mit dem Vokalmikrofon D 880 von AKG. Dieses Mikrofon besitzt ein eingebautes Wind- und Popfilter zur Unterrückung von Pop- und Atemgeräuschen und zeichnet sich durch geringe Handgeräuschempfindlichkeit, gute

Rückkopplungsunterrückung und brillante Übertragungssqualität aus.

2.5 Bedienelemente (siehe Abb. 1)

1 Ein/Ausschalter: Dieser

Schiebeschalter hat drei

Stellungen, die jeweils im

Sichtfenster angezeigt werden:

ON: Die Spanningsversorgung für den Sender ist eingeschaltet.

MUTE: Das vom MikrofonkopfCOMMende Audiosignal iststummgeschaltet, Spannungssversorgung und HF-Tragerfrequenz bleiben jedoch eingeschaltet. Dadurch wird derEmpfänger trotz abgeschaltelem Mikrofon nicht durch andereSender gestört.

OFF: Die Spanningsversorgung für den Sender ist ausgeschaltet.

2 Kontroll-LED: These LED zeigt den

Ladezustand der Batterien an.

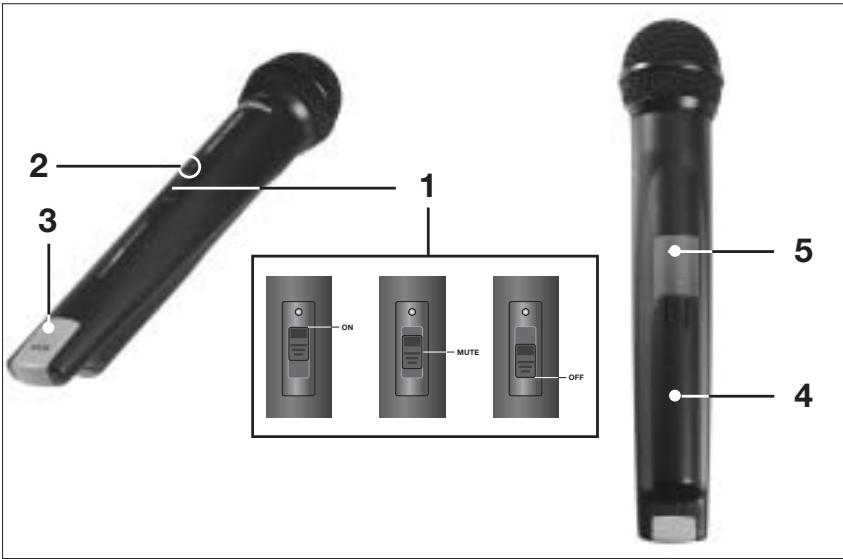

Abb. 1: Bedienelemente HT 40

LED leuchtet beim Einsatzen kurz auf und erlischt wieder: Batterien in Ordnung.
LED leuchtet: Batterien in ca. 50 Minuten erschiedt.

3 Farbcode: Die Farbe theses Kunststoffclips entspricht der Tragerfrequenz Ihres Senders. Empfänger mit derselben Tragerfrequenz sind mit derselben Farbe gekennneichnet (s. Kapitel 2.6 Farbcode-Tabelle). Der Farbcodeclip des HT 40 ist abnehmbar und kann durch den mitgelieferten schwarzen Clip ersetz werden.

4 Batteriefachdeckel: Siehe Kapitel 3.2 Batterien einlagen.
5 Trägerfrequenzetikette: Oberhalb des Batteriefachs ist eine Haftetikette mit der Trägerfrequenz des Senders angebracht.

2.6 Farcode-Tabelle

Frequenz		Farbe
US54:	710.400 MHz	rotbraun
US58:	734.600 MHz	purpur
KR3:	745.650 MHz	mintgrün
KR4:	750.900 MHz	dunkelgrau
EU62:	802.525 MHz	bordeauxrot
EU63:	812.800 MHz	gelb
UK69A:	854.900 MHz	violett
UK69B:	858.200 MHz	grün
ISM1:	863.100 MHz	melonengelb
ISM2:	864.375 MHz	grau

3 Inbetriebnahme

Wichtig: Bevor Sie Ihr WMS 40 in Betriebnehmen, kontrollierten Sie, ob Sender und Empfänger auf derselben Frequenz arbeiten. Am leichtesten konnen Sie dies anhand des Farbcodes überprüfen.

3.1 Empfänger positionieren

Reflexionen des Sendersignals an Metallteilen, Wänden, Decken, etc. oder Abschattungen durch menschliche Körperper konnen das direkte Sendersignal schwächen bzw. auslöschen.

Stellen Sie den Empfänger dazu wie folgt auf:

1. Positionieren Sie den Empfänger immer in der Höhe des Aktionsbereiches (Bühne), achten Sie jedoch auf einen Mindestabstand zwischen Sender und Empfänger von 3 m bis optimal 5 m.
2. Voraussetzung für optimalen Empfang ist Sichtverbindung zwischen Sender und Empfänger.
3. Positionieren Sie den Empfänger in einem Abstand von mehr als 1,5 m von großen metallenen Gegenständen, Wänden, Bühnengerüsten, Decken, u.ä.

3.2 Batterien in den Sender ein- legen und testen (siehe Abb. 2)

1. Drucken Sie den Schnapphaken am Batteriefachdeckel (4) nach unten.
2. Ziehen Sie den Batteriefachdeckel (4) nach unten vom Sender ab.

Wichtig: Der Schaumstoffpolster an der Innenseite des Batteriefachdeckels fixiert die Batterie in ihrer Position. Entfern den Sie den Schaumstoffpolster nicht, da die Batterie ansonsten nicht richtig im Batteriefach fixiert ist und Klappergeräuche verursichen kann.

1. Legen Sie die mitgelieferten Batterien in das Batteriefach ein und achten Sie bereits auf die richtige Polarität der Batterien.

Wenn Sie die Batterien falsch einlagen, wird der Sender nicht mit Strom versorgt.

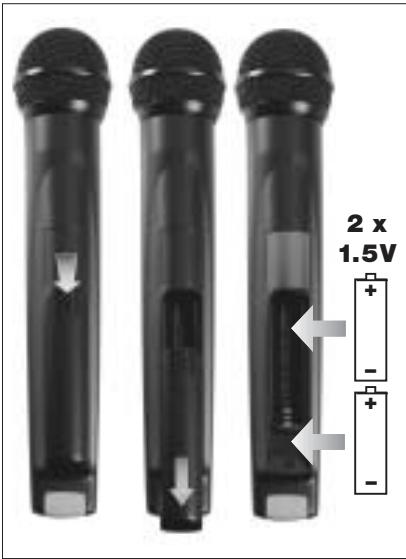

Abb. 2: Batterien einlegen

1. Schalten Sie den Sender ein, indem Sie den Ein/Aus-Schalter (1) auf "ON" stellen.

Die Kontroll-LED (2) blitzt kurz auf. Wenn die Batterien in gutem Zustand sind, erlischt die Kontroll-LED (2) wieder.

Wenn die Kontroll-LED (2 zu leuchten beginnt, sind die Batterien in ca. 50 Minuten erschöpt. Tauschen Sie die Batterien möglichst bald gegen fri-sche aus.

Wenn die Kontroll-LED (2) nicht aufblitzt, sind die Batterien erschöpft. Legen Sie neue Batterien ein.

1. Schlieben Sie das Batteriefach, indem Sie den Batteriefachdeckel (4) von unter auf das Batteriefach aufschieben, bis der Schnapphaken einrastet.

3.3 Sender in Betriebnehmen

1. Schalten Sie den Empfänger ein und

kontrollieren Sie die Stellung des VOLUME-Reglers:

Empfänger mit Mikrofoneingang verbunden = linker Anschlag, Empfänger mit Line-Eingang verbunden = rechter Anschlag.

1. Schalten Sie den Handsender ein, indem Sie Sie den Ein/Aus-Schalter (1) auf "ON" stellen.

Da der Handsender HT 40 speziell fur den eingebauten Mikrofonkopf ausgelegt ist, ist keine Pegeleinstellung am Handsender erforderlich. Der Handsender besitztDMAuer auch keinen Pegel- oder "Gain"-Regler.

1. Schalten Sie ihre PA-Anlage bzw. Ihren Veränder ein.
2. Sprechen oder singen Sie in das Mikrofon und stellen Sie die Lautstärke der PA-Anlage bzw. des Veränderkers wie in deren Bedienungsanleitung beschrieben oder nach Gehör ein.

3.4 Farcode-Clip tauschen (s. Abb. 3)

Abb. 3: Farbcode-Clip tauschen

1. Hebien Sie den Farbcode-Clip mit einem Schraubenzieher am oberen Ende an.
2. Ziehen Sie den Farcode-Clip ab.
3. Stecken Sie den mitgelieferten schwarzen Clip auf den Handsender so auf, dass er hörbar einrastet.

3.5 Vor dem Soundcheck

1. Schreiben Sie den Bereich ab, in dem

Sie den Sender einsetzen werden. Achten Sie darauf auf Stellen, wo die Feldstarke absinkt und davon der Empfang kurzzeitig gestört wird ("Dropouts").

Solche Dropouts konnen Sie behuben, indem Sie den Empfänger anders positieren. Hat dies keinene Erfolg, vermeiden Sie diese kritischen Stellen.

1. Wenn am Empfänger die RF-LED erlischt, bedeutet dies, dass kein Signal empfangen wird oder der Squelch aktiv ist.

Schalten Sie den Sender ein und/oder gehen Sie naher zum Empfänger, bis die RF-LED am Empfänger aufleuchtet.

4 Mikrofontechnik

Ein Gesangsmikrofon bietet
Ihnen vielse Mochigkeiten, den

Klang ihrer Stimme, wie er durch die Beschallungsanlage wiedergegeben wird, zu gestalten.

Beachten Sieitte die folgenden Hinweise,um Ihren Handsender HT 40 optimal einsetzen zu konnen.

4.1 Besprechungsabstand und Naheffekt

Grundsätzlich wird ihre stimme umso valler und weicher wiedergegeben, je kürzer der Abstand zwischen den Lippen und dem Mikrofon ist, während bei größer Mikrofondistanz ein halligeres, entfernteres Klangbild zustande kommt, da die Akustik des Raumes stärker zur Geltung kommt.

Sie konnen dazu ihrer Stimme aggressiv, neutral oder einschmeichelnd klingen halten, indem Sie den Mikrofonabstand verändern.

Der Naheffekt tritt im unmittelbaren Nahbereich der Schallquelle (weniger als

5 cm) auf und bewirkt eine starke Betonung der Tiefen. Er verleht ihrer Stimme einen voluminöseren, intimen, bassbetonten Klang.

4.2 Schalleinfallswinkel (s. Abb. 4)

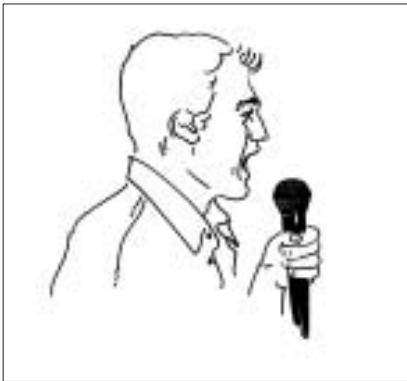

Abb. 4: Schalleinfallswinkel

Singen Sie seitlich auf das Mikrofon oder über den Mikrofonkopf hinweg. So erhalten Sie einen ausgewogenen, naturgetreuen Klang.

Wenn Sie direkt von vorne auf das Mikrofon singen, werden nicht nur Atemgeräusche mitübertragen, sondern auch Verschlusslaute (p, t) und Zischlaute (s, sch, tsch) unnaturlich hervorgehoben.

4.3 Rückkopplung (s. Abb. 5, S. 8)

Die Rückkopplung kommt dadurch zustande, dass ein Teil des von den Laatsprechern abgegebenen Schalls vom Mikrofon aufgenommen und verstärkt wieder den Laatsprechern zugeleitet wird. Ab einer bestimmten Laatsärke (der Rückkopplungsgrenze) lauft these Signal gewissermaßen im Kreis, die Anlage heult und pfeift und kann nur durch Zurückdrehen des

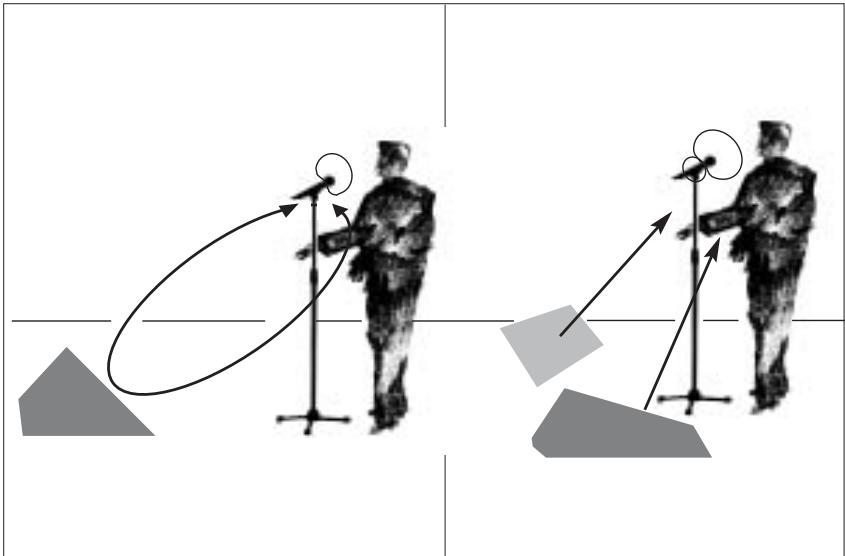

Abb. 5: Rückkopplung

Lautstärkereglers wieder unter Kontrolle gebracht werden.

Um dieser Gefahr zu begegen, hat das Mikrofon des Handsenders HT 40 eine supernierenförmige Richtcharakteristik. Das bedeutet, dass es für Schall, der von vorne einfalt (die Stimme) am empfindlichsten ist, während es auf frei tisch einfallenden Schall oder Schall, der von hinten auftriftt (z.B. von Monitorlautsprechern), kaum anspricht.

Minimale Rückkopplungsneigung erreichen Sie, indem sie die PA-Lautsprecher vor den Mikrofonen (am vorderen Bühnenrand) aufstellen.

Wenn Sie Monitorlautsprecher verwenden,让他们Mikrofon die direkt auf die Monitore oder die PA-Lautsprecher zeigen.

Rückkopplung kann auch durch Resonanzerscheinungen (als Folge der Raumakustik), verbesserten im unteren Frequenzbereich, ausgelost werden,

also indirectk durch den Naheffekt. In thissem Fall brauchen Sie oft nur den Mikrofonabstand zu vergrobern, um die Rückkopplung zum Abreissen zu bringen.

4.4 Begleitchor (s. Abb. 6)

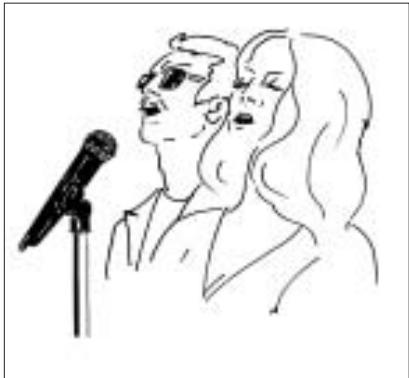

Abb. 6: Begleitchor

1. Lassen Sie nie mehr als zwei Personen in ein gemeinsames Mikrofon singen.
2. Achten Sie darauf, dass der Schalleinfallswinkel nie großer als 35^ ist.

Das Mikrofon ist für seitlich einfallenden Schall sehr unempfindlich. Wenn die beiden VocalistInnen aus einem größeren Winkel als 35^ auf das Mikrofon singen, müssen Sie den Pegelregler des Mikrofonkanals so welt aufziehen, dass die Rückkopplungsgefahr zu groß wurde.

4.5 Fehlerbehebung

Hinweise zur Fehlerbehebung finden Sie in der Bedienungsanleitung Ihr's Empfängers.

5 Reinigung

5.1 Oberflächen

Zum Reinigen der Oberflächen des Senders verwenden Sie am besten ein mit Wasser befeuchtetes weiches Tuch.

5.2 Innenwindschutz

1. Schrauben Sie die Gitterkappe des Handseners gegen den Uhrzeigersinn vom Handsender ab.
2. Nehmen Sie Windschutz (Schaumstoffeinlage) aus der Gitterkappe Heraus.
3. Waschen Sie den Windschutz in stark verdünnter Seifenlauge.
4. Sobald der Windschutz trocken ist, legen Sieihn wieder in die Gitterkappe ein und schrauben Sie die Gitterkappe im Uhrzeugersinn auf den Handsender auf.

6 Technische Daten

Trägerfrequenz 710 - 865 MHz

Modulation FM

Audioübertragungsbandbreite 40 - 20.000 Hz

Frequenzstabilität (-10°C bis +50°C) ±15 kHz

Nennhub 15 kHz

Klirrfaktor bei 1 kHz typ. 0,8%

Kompander integriert

Signal/Rauschabstand typ. 103 dB(A)

HF-Ausgangsleistung typ. 10 mW

Stromaufnahme typ. 70 mA

Spannungsversorgung 2 x 1,5 V-Batteriene Aa

Betriebszeit typ. 30 h

Audio-Eingangspegel fur Nennhub 100 mV/1 kHz

Eingangsimpedanz 220 kΩ

Abmessungen (L x 0) 258 x 40 mm

Nettogewicht 245g

Dieses Produkt entspricht den Normen EN60065:1998,

Hiermit erklart AKG Acoustics GmbH, dass das Produkt WMS 40 die wesentlichen Anforderungen und sonstigen einschlagigen Bestimmungen der Richtlinie 1999/5/EG erfüllt.

TÜV Product Service GmbH

Notified Body 0123

Ridlerstr. 31, 80339 München, Germany

City, Date: Wien, 28.02.2002
