BEDIENUNGSANLEITUNG HM 500 KRESS

Bedienungsanleitung D 4

Der Pneumatik-Bohrhammer ist universell einsetzbar zum Hammerbohren und zum Bohren sowie Schrauben in Holz, Metall und Kunststoff.

Für Meißelarbeiten (auch mit Spitzmeißel) ist dieser Pneumatik-Bohrhammer nicht geeignet.

1

Sicherheitshinweise und Unfallschutz

Bevor Sie die Maschine in Betrieb besteht,esen Sie die Bedienungsanleitung vollständig durch, befolgen Sie die Sicherheitshinweise in dieser Anleitung sowie die Allgemeinen Sicherheitshinweise für Elektrowerkzeuge im beigelegten Heft.

A Wird das Netzkabel während der Arbeit beschädigt,sofar Netzsteckerziehen.
Aniemalsmit beschädigtemNetzkabelarbeiten.
A Schutzbrille, Gehörschutz, Schutzhandschuhe und festes Schuhwerk/TRagen.
Aus Sicherheitsgrunden nur mit montiertem Zusatzgriff 12 arbeiten.
AKein asbesthaltiges Material bearbeiten.
Gerat nicht am Kabel tragen.
A Steckdosen im Außenbereich müssen über Fehlerstromschutzschalter (FI-) abgeschichert sein.
Um die Maschine zu kennzeichnen, darf das Gehäuse nicht angebohr werden. Die Schutzisolation wird überbruckt. Verwenden Sie Klebeschilder.
A Wenn der Bohrer unerwartet festklemmt, reagiert die Maschine ruckartig. Nehmen Sie deshalb immer einen sicheren Stand ein und halten Sie die Maschine fest mit beiden Händen.

2 Bild

1 Werkzeugaaufnahme
2 Staubschutzkappe
3 Entriegelungshülse
4 Spannschraube für Zusatzgriff/Tiefenanschlag
5 Lüfungsschlitze
6 Drehrichtungsumschafter
7 Feststellknopf für Ein-/Ausschalter
8 Ein-/Ausschalter
9 Lüfungsschlitze
10 Umschalter Bohren/Hammerbohren
11 Tiefenanschlag
12 Zusatzgriff
13 Adapter für Schraub-Bits/Bohrfutter

Abgebildetes oder beschriebenes Zubehör muß nicht zum Lieferumfang gehören.

3 Technische Daten

Pneumatik-Bohrhammer

Articlenummer

Aufnahmeleistung

Abgabeleistung

Halbwellensteuerung

Leerlaufdrehzahl

Lastrehzahl

Leerlaufschlagzahl

Lastschlagzahl

Schlagenergie

Rechts-/Linkslauf

Spannhals-

Werkzeugaufnahme

HM 500

0428 3225

500 Watt

270 Watt

0-1000 1/min

0-750 1/min

max. 4950 1/min

max. ca. 4100 1/min

max. 2,0 J

43 mm Euro-Norm

SDS-Plus

Bohr- max.

Stahl

Leichtmetall

Holz

Hammerbohren in Beton

Empfohlener Bohrbereich

Hammerbohren

Schauben- max.

Holz

Blech

Eckmaß

Gewicht

Schutzklasse

13 mm

16 mm

30 mm

20 mm

5-14 mm

6 mm

6,3 mm

33 mm

2,175 kg

II/回

4 Larm-/Vibrationsinformation

Meßwerte ermittelt entsprechend EN 50 144.

Schalldruckpegel: 83,5 dB (A)

Schalleistungspegel: 96,5 dB (A)

Arbeitsplatzbezogener Emissionswert: 86,5 dB (A).

Für den Bedienenden sind Schallschutzmaßnahmen erforderlich.

Die bewertete Beschleunigung beträgt typischer-weise 12m / s^2

Bohr-Ø max.
Stahl	13 mm
Leichtmetall	16 mm
Holz	30 mm
Hammerbohren in Beton	20 mm
Empfohlener Bohrbereich
Hammerbohren	5-14 mm
Schrauben-Ø max.
Holz	6 mm
Blech	6,3 mm
Eckmaß	33 mm
Gewicht	2,175 kg
Schutzklasse	II/II

HM 500

Deutsch

5

5Zusatzgriff montieren,Netzkabel

Ziehen Sie vor allen Arbeiten am Gerät den Netzstecker.

Betreiben Sie das Gerät nur mit dem Zusammengriff 12. Den Zusammengriff auf den Spannhals setzen und mit der Spannschraube festziehen.

Beschädigte Netzkabel *{durren nicht verwendet werden. Sie sind unverzüglich durch eine autorisierte Service-Stelle zu erneuern (schwere Gummischlauchleitung Code-Bezeichnung H 07 RN-F).

6 Inbetriebnahme

Prufen Sie vor Inbetriebnahme, ob die Netzspannung mit der Angabe auf dem Typenschild des Gerätes übereinstimmt.

EIN-/AUSSCHALTEN

Den Ein-/Ausschalter 8 drucken bzw. wieder loslassen.

Der Ein-/Ausschalter kann mit dem Feststellknopf 7 arretiert werden. Zum Lösen den Ein-/Ausschalter 8 kurz drücken und loslassen.

BOHREN - HAMMERBOHREN

Zum Bohren den Umschalter 10 auf 念 stellen.

Zum Hammerbohren auf stellen.

Die Umschaltung laßt sich am besten im Stillstand vornehmen. Nach Betätigung des Ein-/Ausschalters 8 bzw. beim Anlaufen der Maschine schaltet das Getriebe in die vorgewählte Einstellung.

Hinweise: Linklauf beim Hammerbohren beschädigt den Bohrer. Bei Arbeiten mit Diamant-Bohrkronen und bei Ruharbeiten das Schlagwerk ausschalten.

Verwenden Sie beim Hammerbohren ausschließlich hartmetallbestücke Bohrer mit SDS plus-Schaft. Die Verwendung handelsüblicher Steinbohrer mit zylindrischem Schalt unter Verwendung des Adapters 13 und eines üblichen Bohrfutters unter Einsatz des pneumatischen Hammerwerkes ist nicht möglich.

DREHZAHLSTEUERUNG

Mit dem Ein-/Ausschalter 8
können zwei Drehzahlenstufen gewählt werden.
Zum Anbohren den Ein-/Ausschalter 8 leicht drucken (Anbohrstufe), für volle Bohrleitung den Schalter 8 ganz drucken.

DREHRICHTUNG UMSCHALTEN

Betätigten Sie den Drehrichtungsumschalter 6 nur im Stillstand!

Greifen Sie den Drehrrichtungsum-schalter 6 beidseitig.

Rechtslauf: Drehrichtungsumschalter 6 auf „R“ stellen.

Linklauf: Drehrichtungsumschalter 6 auf „L“ stellen.

Wichtig: Drehrichtungsumschalter 6 jeweils bis zum Anschlag am Gehäuse durchdrücken, d.h. bis er spürbar einrastet.

Steht der Drehrichtungsumschafter 6 zwischen Pos. "R" und L", kann die Maschine nicht eingeschelt werden.

7 Werkzeug einsetzen/entnehmen

Die Werkzeugaufnahme 1 spannt Bohrwerkzeuge ohne Werkzeugschlüssel.

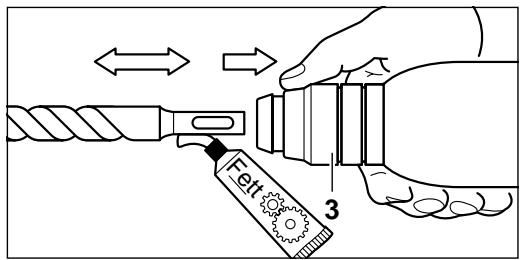

WERKZEUG EINSETZEN

Ziehen Sie vor allen Arbeiten am Gerät den Netzstecker.

Reinigen Sie den Werkzeugschaft und fetten Sie ihren leicht.

Ziehen Sie die Entriegelungshülse 3 darüber. Führten Sie das Werkzeug drehend in die Werkzeugaaufnahme ein, bis es einrastet. Lassen Sie die Entriegelungshülse los. Prufen Sie das Werkzeug auf fester Sitz.

Achten Sie darauf, daß die Staubschutzkappe 2 nicht beschädigt wird.

Beschädigte Staubschutzkappe unbedingt ersetzen!

WERKZEUG ENTNEHMEN

Schieben Sie die Entriegelungshülse 3 nach hinten undziehen Sie das Werkzeug heraus.

6 Deutsch

HM 500

8 Bohrfutter (Zubehör)

Für Bohrarbeiten in Metall, Holz und Kunststoff mit Bohrern mit normalem Schaft, ist ein Bohrfutter (max.13 mm Spannweite) lieferbar. Das Bohrfutter wird auf den Adapter (Zubehör) für Schraub-Bits montiert. Es können alle üblichen Bohrfutter mit Innengewinde 1/2'' × 20 UNF (Spannweite max.13 mm) verwendet werden.

BOHRFUTTER MONTIEREN

Ziehen Sie vor allen Arbeiten am Gerät den Netzstecker.

Gewinde am Bohrfutter (Zubehör) und am Adapter 13 (Zubehör) reinigen. Schrauben Sie das Bohrfutter auf den Adapter undziehen Sie es fest (ca. 30 Nm). Zum Festziehen den Adapter zum Beispiel in einen Schraubstock spannen. Im Bohrfutter einen Sechskantschlüssel festspannen und mit thisem das Bohrfutter festziehen. Verriegeln Sie dann den Adapter wie einen Bohrer in der Werkzeugaufnahme.

9 Für die Praxis

Bohren Sie nicht in verdeckt lie-gende elektrische Leitungen, Gasund Wasserrohre. Untersuchen Sie vorher die zu bearerbeitenden Flächen; zum Beispiel mit einem Metallortungsgerät.

Verwenden Sie für Metall nur einwandfrei geschärfte Bohrer, für Stein und Beton nur hartmetallbestückte Gesteinsbohrer.

Passen Sie die Drehzahl immer dem zu bearbeiten den Werkstoff und dem Bohrerdurchmesser an. Für genaues Arbeiten in Metall und Holz die Maschine in einen Bohrstandner (Zubehor) setzen.

HAMMERBOHREN

Schutzbrille und Gehorschutztragen.

Üben Sie keinen zu starken Anpressdruck aus. Die Leistung wird dadurch nicht erhöht.

ABeim Hammerbohren nur mit Schutzbrille, Gehorschutz und Zusatzgriff 12 arbeiten. Prufen Sie vor der Inbetriebnahme, ob der Umschalter 10 in Stellung eingerastet ist.

IN FLIESEN BOHREN

Eine Fliese langsam anbohren. Erst wenn die Fliese durchbohr ist, auf Hammerbohren umstellen.

SCHRAUBEN

Der Adapter 13 (Zubehör) kann Schraub-Bits aufnehmen. Es können handelsübliche Bits eingesetzt werden mit dem Sechskantmaß 6,3 mm bzw. 1/4" (DIN 3126, Form C).

Schraub-Bits werden im Adapter durch einen Feder-ring gehalten. Deswegen nur Bits mit Kerben einsetzen.

10 Rutschkupplung

Klemmt oder hakt das Bohrwerkzeug, lost die Rutschkupplung aus.

Entlasten SiesofardieMaschine,indemSiedas Bohrwerkzeugzurückziehen.

Halten Sie die Maschine immer fest mit beiden Händen undnehmen Sie einen sicheren Stand ein.

11 Wartungsmaßnahmen

Ziehen Sie vor allen Arbeiten am Gerät den Netzstecker.

Halten Sie die Lufungsschlitze stets sauber.

Von außen zugängliche Kunststoffeile regelmäßig mit einem Tuch ohne Reinigungsmittel abwischen.

Nach starker Beanspruchung über einen längeren Zeitraum sollen das Gerät zur Inspektion und gründlichen Reinigung einer Kress-Servicestelle zugeführten werden.

12 Umweltschutz

Kress nimmt ausgesonderte Maschinen zurück zum ressourcen-schonenden Recycling. Durch ihre modulare Bauweise konnen Kress-Maschinen sehr einfach in ihre wiederverwertbaren Werkstoffe zerlegt werden.

Geben Sie ihre ausgesonderte Kress-Maschine beim Handel ab oder schicken Sie sie direkt an Kress.

Änderungen vorbehalten

HM 500

English

7

Application

Wir erklaren in alleiniger Verantwortung, dass这点 Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt: siehe unten

Kress-elektrik GmbH + Co., D-72406 Bisingen Bisingen, im September 2004

Alfred Binder,

Entwicklungsliefer

Leiter Qualitätssicherung

1. Dieses Elektrowerzeug wurde mit hoher Präzidenz gefertigt und unterliegt strengen werkseitigen Qualitätskontrollen.
2. Daher garantieren wir die kostenlose Beseitigung von Fabrikations-oder Materialfehlern, die innerhalb von 24 Monaten ab Verkaufsdatum an den Endverbraucher auftenreten. Wir behalten uns vor, defekte Teile auszubessern oder durch neue zu ersetten. Ausgetauschte Teile gehen in unser Eigentum über.
3. Unsachgemäß Verwendung oder Behandlung sowie die Öffnung des Gerätes durch nicht autorisierte Reparaturstellen führen zum Erlösen der Garantie. Dem Verschleib unterworfene Teile sind von Garantieleistungen ausgeschlossen.
4. Garantieansprüche können nur bei unverzüglicher Meldung von Mangeln (auch bei Transportschäden) anerkannt werden. Durch Ausführung von Garantieleistungen wird die Garantiezeit nicht verlangert.
5. Bei Störungenitte Gerät mit ausgeführter Garantiekarte und kurzer Mängelbeschreibung an uns oder die zuständige Servicestelle einsenden. Kaufbeleg befügen.
6. Durch die von uns übernommenen Garantie-Verpflichtungen werden alle weitergehenden Ansprüche des Käufers - insbesondere das Recht auf Wandelung, Minderung oder Geltendmachung von Schadenersatzansprüchen - ausgeschlossen.
7. Dem Käufen steit jedoch nach seiner Wahl das Recht auf Minderung (Herabsetzung des Kaufpreises) oder Wandelung (Rückgangsmachung des Kaufvertrages) zu, falls es nicht geringt, evtl. auftretende Mangel innerhalb einer angemessenen Frist zu beseitigen.
8. Nicht ausgeschlossen sind die Schadensersatzansprüche nach den §§ 463, 480 Abs. 2,635 BGB wegen Fehlens zugesicherter Eigenschaften.
9. Die Bestimmungen nach Punkt 7 und 8 gelten nur für den Bereich der Bundesrepublik Deutschland.
