BEDIENUNGSANLEITUNG AS 72 S KRESS

Bedienungsanleitung D 4

Der Akku-Schauber ist universell einsetzbar zum Bohren und Schrauben in Holz, Metall und Kunststoff.

2

Sicherheitshinweise und Unfallschutz

ACHTUNG! Bei der Verwendung von akkubetriebenen Werkzeugen sind grundlegende Sicherheitsvorkrehrungen, einschließlich der folgenden, zu beachten, um die Gefahr eines Brandes, auslaufender Akkus und Verletzungen von Personen zu verringn.

Bevor Sie die Maschine in Betrieb besteht,lesen Sie die Bedienungsanleitung vollständig durch, befolgen Sie die Sicherheitshinweise in dieser Anleitung sowie die Allgemeinen Sicherheitshinweise für Elektrowerkzeuge im beigelegten Heft.

Wichtige Hinweise, die Sie vor Inbetriebnahme unbedingt lesen sollenn und deren Beachtung wir dringend empfehlen:

• Laden Sie die Akkus nur mit einem vom Hersteller empfohlenen Ladegerät, und verwenden Sie das empfohlene Ladegerät niemals zum Aufladen anderer elektrischer Geräte.
• Werkzeug niemals mit dem Finger am Schalter trag.
  Vor allen Arbeits an dem Gerät den Akku Herausnehmen.
• Keine defekten oder deformierten Akkus verwenden.
  Gerat und Akkus, welche nicht verwendet werden, sind separat an einem trockenen hochgelegen den oder verschlossenen Ort, außerhalb des Zugriffs durch Kinder aufzubewahren. Auch in Interesse der Sicherheit ist ein ans Netz angeschlossenes Ladegerät stets zu beobachten.
  Gerat, Akku und Ladegerät nicht dem Regen aussetzen. Benutzen Sie die Geräte nicht in nasser oder feuchter Umgebung.
• Akku und Ladegerät stets sauber und trocken halten.
• Akku nicht öffnen sowie vor Stoß schützen.

• Akku vor Hitze und Feuer schützen: Explosionsgefahr! Akku nicht auf Heizkörper ablegen oder längerere Zeit starker Sonneneinstrahlung aussetzen, Temperaturen über 50^ schaden. Erwärnten Akku vor dem Laden abkühlen halten.

• Unter Extrembedingungen konne tewas AkkuFlüssigkeit austreten, was aber keinen Defekt bedeutet. Gehen Sie wie folgt vor, wenn in einer solchen Situation das Gehäuse undicht wird und Akku-Flüssigkeit auf die Haut kommt sollte:

• Betroffene Hautpartie sofort mit Wasser und Seife waschen.
• Akku-Flüssigkeit mit Essig oder Zitronensaft neutralisieren.
• Sollete Akku-Flüssigkeit ins Auge gelangen, das Auge mindestens 10 Minuten mit klarem Wasser ausspüssen. Dann sofort Arzt aufsuchen!
• Prufen Sieitte,bevor Sie das Ladegerät an das Netz anschlieben,ob die Spannung Ihres Stromnetzes mit der auf dem Typenschild des Ladegerates angegebenen Netzspannung übereinstimmt.
• Vor jeder Benutzung Gerät, Kabel und Stecker überprüfen. Schäden nur von einer autorisierten Kundendienstelle für Kress-Elektrowerkzeuge beseitigen halten.
• Achtung Hochspannung: Ladegerät nicht offen!
• Achten Sie darauf, dass die Verbindung Ladegerät - Akku richtig positioniert und nicht durch Fremdkörper befindert wird.
• Akku-Ladeschacht von fremden Gegenständen freihalten, sowie vor Schmutz und Feuchtigkeit schützen. Der Aufbewahrungsord muss trocken und frostfrei sein.
  Die Kontakte des Akkus bei Aufbewährung außerhalb des Ladegerates abdecken. Bei Kurzschluss durch metallische Überbrückung besteht Brand-und Explosionsgefahr!
• Keine Fremd-Akkus laden. Nur Original-Zubehör verwenden.
• Hinweise zum Umweltschutz beachten.
• Beim Bohren und Schrauben in Wänden sind diese mit einem Leitungssucher auf verborgene Strom-, Wasser- und Gasleitungen zu prufen.
• Kein asbesthaltiges Material bearbeiten!
  Um die Maschine zu kennzeichnen, darf das Gehäuse nicht angebohrt werden. Die Schutzisolation wird überbrückt. Verwenden Sie Klebeschilder.
• Schützen Sie die Leitungen des Ladegerätes vor scharfen Kanten. Beschädigte Leitungen sind unverzüglich durch eine unserer Service-Stellen auszuwechseln.

3 Bild

1 Schnellspanbohlfutter
2 Bitgarage
3 Drehrichtungsumschalter
4 Ein-/Ausschalter
5 Akkuverriegelung
6 Akku
7 Akku-Ladegerat

Abgebildetes oder beschriebenes Zubehör muss nicht zum Lieferumfang gehoren.

4 Technische Daten

Elektronik-Akku-Bohrschauber

Artikelnummer

Rechts-/Linkslauf

Leerlaufdrehzahl

Schrauben in Holz bis max.

Schrauben in Blech bis max.

Bohren in Stahl bis

Bohren in Leichtmetall bis

Bohren in Holz bis

Spindelgewinde

Bohrfutterspannweite

Maximales Drehmoment

Gewicht mit Akku

Akku A6

Artikelnummer

(Ersatzteil-Nr. 26292)

Bauart

Nennspannung

Kapazität

Zellenanzahl

Betriebstemperaturbereich

Gewicht

Akku-Ladegerät

Ersatzteil-Nr.

Eingangsspannung

Ausgangsspannung

Ladestrom/Ladezeit

Gewicht

AS 72 S

12040519

330 min-1

6 mm

5,3 mm

8mm

10 mm

10 mm

1/2" x 20 UNF

1-10mm

14Nm

ca. 1,1 kg

98016201

NiCd

7,2V =

1,5 Ah

6

+5°C...+45°C

0,4 kg

A 30950 G

28090

230V

9V=

ca. 0,4 A/ca. 3 h

ca. 0,4kg

5 Larm-/Vibrationsinformation

Messwerte ermittelt entsprechend EN 50 260.

Schalldruckpegel: 52 + 3dB (A)

Schalleistungspegel: 65 + 3 dB (A)

Arbeitsplatzbezogener Emissionswert: 55 + 3dB (A).

Für den Bedienenden sind Schallschutzmaßnahmen erforderlich.

Die bewertete Beschleunigung ist typischerweise kleiner als 2,5m / s^2

Das Gerät ist funkentstört nach EN 55 014.

6 Laden der Akkus

Die Nennspannung des Akku muss mit den Angaben auf dem Gerät übereinstimmen.

Die Akkus sind nicht geladen. Vor Inbetriebnahme müssen deshalb die Akkus aufgeladen werden.
- Der Akku entwickelt seine max. Leistung nach ca. fünf Entlade-/Ladezyklen.
Die maximale Lebensdauer der Akkus wird erzielt, wenn Sie diese bei einer Umgebungstemperatur zwischen +5^ und max. +45^ laden.
- Befindet sich der Akku außerhalb des zulässigen Ladetemperaturbereiches (ca. +5^ und +45^ ), verlangert sich die Ladezeit um die Abkuhl- bzw. Erwärmungszeit.
Wichtig! Akkus entladen sich auch, wenn das Gerät nicht benutzt wird. Laden Sie deshalb die Akkus regelmäßig.
- Den Akku nicht im Ladegerät setzen, wenn diese nicht im Betriebszustand ist.

Sorgen Sie im Interesse einer langen Lebensdauer stets fürrechtzeitige Ladung der Akkus. Das ist auf jeder Fall dann notwendig, wenn Sie feststellen, dass die Leistung des Gerätes nachlässt.

1. Akku 6 bei gleichzeitigem Drucken der Akkuverriegelung 5 aus dem Handgriff hersausziehen.
2. Prufen, ob die Spannung des Stromnetzes mit der auf dem Typenschild des Ladegerates angegebenen Netzspannung übereinstimmt. Stecker des Ladegerates an das Netz anschließen.
3. Akku bis zum Anschlag in das Ladegerät einführen.

Akku-Ladegerät Typ: A 30950 G

Bestimmungsgemäßer Gebrauch

Das Gerat ist nur bestimmt zum Laden von Kress-NiCd-Akkus mit einer Spannung von 7,2 V.

Ladevorgang

Das Ladegerät ist für die Wandmontage geeignet.

Der Ladevorgang startet, sobald der Netzstecker in die Steckdose und der Akku in den Ladeschacht eingesteckt wird.

Die Ladezeit beträgt maximal 4 Stunden, ist jeder bei vorhandener Restladung entsprechend kürzer.

Nach einer Ladezeit von maximal 8 Stunden ist der Akku vom Ladegerät zu trennen bzw. aus dem Lade-adapter zu entfernen.

Falls eine ordnungsgemäße Ladung der Akkus nicht möglich ist:

1. Prufen, ob die Steckdose Spannung fuhrt.
2. Prufen, ob einwandfreiier Kontakt im Ladegerät vorhanden ist.
3. Soltte noch immer kein Laden möglich sein, senden Sieitte Akku-Gerat und Ladegerat an unsere nachstgelegene Service-Stelle.

Hinweise zum richtigen Gebrauch des Akkus:

Zur Erzielung einer maximalen Lebensdauer, den Akku nach kurzzeitigem Gebrauch nicht sofort nachladen, sondern nach Möglichkeit bis zur unteren Kapazitätsgrenze entladen und anschließend wieder aufladen.
- Vermeiden Sie möglichst ein Blockieren der Maschine. Der dadurch bedingte, überhöhte Stromfluss führt zu Schnellerer Entladung und higherem Verschleib des Akkus.
- Eine immer kürzer werdenende Betriebszeit des Akkus pro Aufladung zeigt an, dass der Akku verbraucht ist und ersetzt werden muss.

Führer Sie keine Reparaturen selbst am Ladegerät aus!

Senden Sie defekte Geräte generell (auch bei defekten Netzkabeln) an unsere nachstgelegene Service-Stelle!

7 Inbetriebnahme

Überzeugen Sie sich vor der Benutzung vom sicheren Sitz des Akkus im Gerät.

Ein-/Ausschalten

Den Ein-/Ausschalter 4 drücken bzw. wieder loslassen.

Drehrichtungsumschafter

Die Drehrichtigung der Arbeitsspindel wird mit dem Drehrrichtungsumschafter 3 eingestellt.

Rechts: Drehrichtungsumschalter in Stellung „R“ drücken.

Links: Drehrichtungsumschafter in Stellung „L“ drucken.

In der Mittelstellung ("Lock") ist der Ein-/Ausschalter blockiert. Dadurch wird das unbeabsichtigte Einschlten der Maschine vermieden und der Akku vor ungewöllter Entladung geschützt. Außerdem ist bei dieser Schalterstellung die Arbeitspindel arretiert. Dies ermöglich einen Werkzeug- oder Bitwechsel bzw. die Bohrflutterdemontage und -wiedermontage.

In „Lock“-Position kann der Akku-Schrauber auch fur manuelle Schraubarheiten eingesetzt werden, die außerhalb der Kapazität des Schraubers liegen (z. B. Ausdrehen von festsitzenden, angerosteten Schrauben).

Achtung! Drehrichtungsänderung nur im Stillstand!

Bedienung des Schnellspannbohrfutters

Drehrichtungsschalter in LOCK-Position ■.

Die vollautomatische Spindelarretierung erhögt schnelles und einfaches Wechseln des Werkzeuges im Bohrfutter.

Öffnen: Hülse in Richtung „AUF“ drehen.

Spannen: Futter öffnen und Werkzeug ganz einführen.

Futter durch Drehen der Hülse in Richtung „ZU" kräftig spannen.

Bei weichen Bohrschaften muss eventuell nach kurzer Zeit nachgespannt werden!

Achtung! Entfernen Sie aus Sicherheitsgründen bei allen Montage- und Demontagearbeiten den Akku aus dem Gerät!

8 Für die Praxis

Bohren

Achten Sie darauf, dass beim Bohren von Stahl keine Späne in die Lüftungsschlitze des Gehäuses gelangen, weil diese vom Dauermagneten des Motors angezogen und dauernd am Motor haften bleiben.

Schrauben

Einsetzen der Schrauberbits

Die Arbeitsspindel des Akku-Schraubers ist mit einem Innensechskant ausgestattet. Nach Abnahme des Bohrfutters konnen handelsübliche Schraubendereinsätze (Bits) mit einem Sechskantmaß von 6,3 mm bzw. 1/4 nach DIN 3126 Form C zur Erleichterung des Schraubvorganges direkt in die Arbeitsspindel eingesetzt werden:

• Drehrichtungsumschalter 3 in „Lock“-Position.
  Bit einsetzen.

Achten Sie darauf, dass Bit und Schraube in Groß und Form übereinstimmen.

Verwenden Sie vorteilhafterweise Kreuzschlitzschrauben. Durch die Selfbstzentrierung ist sicheres Arbeiten möglich.

Noch besser: TORX-Schauben und passende Bits. Der feste Sitz des Schraubendrehereinsatzes im Schraubenkopf ermöglicht optimales Schrauben.

Bitgarage

Die Bitgarage kann bis zu drei Bits aufnehmen. Bitgarage 2 nach vorneziehen und nach unten klappen. Zum Schließen die Bitgarage nach oben klappen, bis zum Anschlag einschieben und einrasten.

Bohrfutter-Demontage

Drehrichtungsschalter in LOCK-Position ■.

Das Bohrfutter lässt sich durch einen leichten Schlag auf einen im Bohrfutter eingespannten Innensechskantschluss offen und abdrehen.

Wiedermontage erfolgt in umgekehrter Richtung.

Planflächen am Bohrflutter und an der Spindel vor der Montage reinigen. Bohrflutter wieder fest anziehen (mindestens 30 Nm).

Beachten Sie ferner, dass der Bohrfutterschluss bei Verwendung von Zahnkranzbohrfuttern nicht mit Ketten, Schnären oder ähnlichen Mitteln an der Bohrmaschine befestigt werden darf.

Werkstücke sind beim Bohren und Schrauben gegen die Mitnahme durch den Bohrer zu sichern.

9 Wartungsmaßnahmen

Service-Hinweise

Sollten Sie die Maschine über einen längeren Zeitraum sehr stark beanspruchen, so empfehlen wir Ihnen, diese gelegentlich zusammen mit dem Ladegerät zu einer gründlichen Inspektion unserem Service einzusenden. Sie ersparen sich unnötige Reparaturkosten und erhöhen die Lebensdauer Ihres Gerätes.

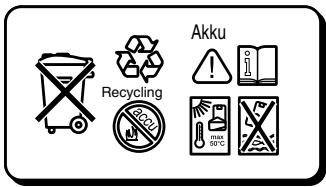

10 Umweltschutz

Kress nimmt ausgesonderte Maschinen zurück zum ressourcen-schonenden Recycling. Durch ihre modulare Bauweise konnen Kress-Maschinen sehr einfach in ihre wiederverwertbaren Werkstoffe zerlegt werden.

Defekte Akkus
müssen gemäß
Richtlinie
91/157/EWG
recyccelt werden.
Werfen Sie den verbrauchten Akku nicht in den Hausmull, ins Feuer oder ins Wasser.

Akku nicht öffnen und über die angebotenen Sammelnrichtungen zurückgeben.

Akku nicht auf Heizquellen ablegen oder längerere Zeit starker Sonneneinstrahlung aussetzen. Akku nicht Temperaturen über 50^ aussetzen.

In Deutschland können nicht mehr gebrauchsfähige Geräte/Akkus zum Recycling beim Handel abgegeben oder (ausreichend frankiert) direkt eingeschiedt werden an:

Recyclingzentrum Elektrowerkzeuge

Osteroder Landstraße 3

37589 Kalefeld

Geben Sie ihre ausgesonderte Kress-Maschine beim Handel ab oder schicken Sie sie direkt an Kress.

Änderungen vorbehalten

1 Application

4 Technische gegevens

Elektronische accu-boor- en schroefmachine

Artikelnummer

Driftstemperaturomrade

Vægt

Mälevaerdier beregnes iht. EN 50 260.

Lydttrykniveau: 52 + 3dB (A)

Lydeffektniveau: 65 + 3 dB (A)

CE Konformitätserklarung

Wir erklaren in alleiniger Verantwortung, dass这点es Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimm: siehe unter

Bisingen, im Dezember 2002

Alfred Binder,

Entwicklungsliefer

Leiter Qualitätssicherung

1. Dieses Elektrowerzeug wurde mit hoher Präzision gefertigt und unterliegt strengen workschriftiert Qualitätskontrollen.
2. Daher garantieren wir die kostenlose Beseitigung von Fabrikations-oder Materialflehlern, die innerhalb von 24 Monaten ab Verkaufsdatum an den Endverbraucher auftenrend. Wir behalten uns vor, defekte Teile auszubessern oder durch neue zu ersetzen. Ausgetausche Teile gehen in unser Eigentum über.
3. Unsachgemäß Verwendung oder Behandlung sowie die Öffnung des Gerätes durch nicht autorisierte Reparaturstellen führen zum Erlösen der Garantie. Dem Verschleiß unterworfene Teile sind von Garantieleistungen ausgeschlossen.
4. Garantieansprüche können nur bei unverzüglicher Meldung von Mangeln (auch bei Transportschäden) anerkannt werden. Durch Ausführung von Garantieleistungen wird die Garantiezeit nicht verlangert.
5. Bei Störungenitte Görtät mit ausgeführter Garantiekarte und kurzer Mängelbeschreibung an uns oder die zuständige Servicestelle einsenden. Kaufbeleg befügen.
6. Durch die von uns übernommenen Garantie-Verpflichtungen werden alle weitergehenden Ansprüche des Käufers - insbesondere das Recht auf Wandelung, Minderung oder Geltendmachung von Schadenersatzansprüchen - ausgeschlossen.
7. Dem Käfer steth noch nach seiner Wahl das Recht auf Minde- rung (Herabsetzung des Kaufpreises) oder Wandelung (Rückgang- gismachung des Kaufvertrages) zu, fails es uns nicht gelingt, evtl. auftretende Mangel innerhalb einer angemessenen Frist zu beseitig- gen.
8. Nicht ausgeschlossen sind die Schadensersatzansprüche nach den §§ 463, 480 Abs. 2,635 BGB wegen Fehlens zugesicherter Eigenschaften.
9. Die Bestimmungen nach Punkt 7 und 8 gelten nur für den Bereich der Bundesrepublik Deutschland.

GB

Guarantee

Bundesrepublik Deutschland:

Kress-elektrik GmbH & Co. - Elektromotorenfabrik - Abt. Kundendienst/Werk 2

Hechinger Strasse 48, D-72406 Bisingen/Zollernalbkreis,

Telefon [phone] - Telefax [phone]

e-mail: [e-mail]

Schweiz

CEKA Elektrowerkzeuge AG + Co. KG

IndustriestraBe 2

CH-9630 Wattwil

Telefon: +41 (0)71 - 987 40 40 - Telefax: +41 (0)71 - 987 40 41

E-mail: [e-mail]

Maschinenbaugesellschaft m.b.H.

Jheringgasse 22

A-1150 Wien

Telefon: +43 (0)1 - 893 60 77 - Telefax: +43 (0)1 - 893 60 16

E-mail: [e-mail]

Italia

Bitte sofort ausfüllen und aufbewahren.

Käufer/Purchaser/Acheteur:	Verkauf durch / Dealer's name / Vendeur:
Kaufdatum:Date purchased:Date d'achat:	Serie No.:Serial No.:No. de série:
Typ:Type:Type: AS 72 S	Fabrikations-Nr.:Manufacturing No.:Fabrication No.:
