BEDIENUNGSANLEITUNG IROCK 7S-7B JBSYSTEMS

Bedienungsanleitung DU

DU-ENTSORGUNG DES GERÄTS

Entsorgen Sie das Gerät und die Batterien auf umweltfreundliche Art und Weise gemäß den Vorschriften Ihres Landes.

ES - DESHACERSE DEL APARATO

VOOR DE IN GEBRUIKNAME

INSTELLEN VAN HET TOESTEL

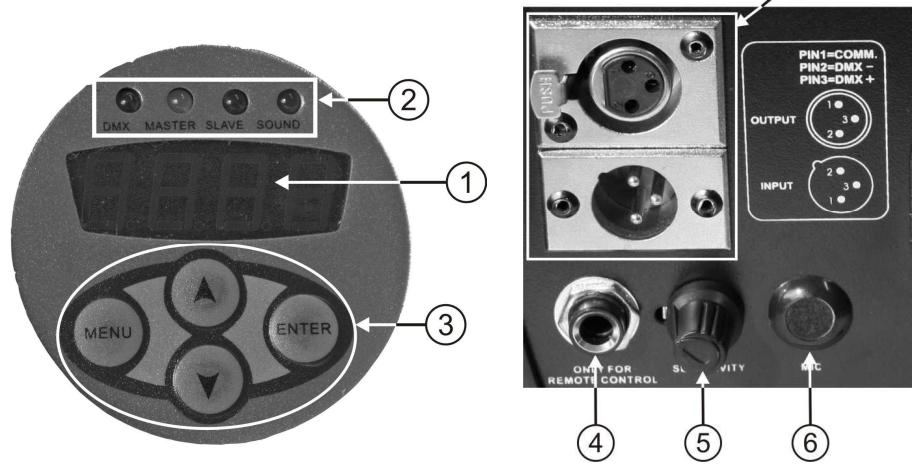

Bedieningspaneel:

Normal: u kurz allen volle kleuren selecteren.

TECHNISCHE KENMERKEN

Netvoeding: wisselstroom 230 V, 50 Hz

Zekering: 10A/250V Fast blow (20 mm)

Geluidscontrole: Inwendige microfoon

BEDIENUNG SANLEITUNG

Vielen Dank, dass Sie sich für den Erwerb these JBSystems®-Produkt entschieden haben.itte lessen sie diese Bedienungsanleitung sorgfältig vor der Inbetriebnahme durch, zur vollen Ausschöpfung der Mochglichkeiten, die these Gerat bietet sowie, zu ihrer eigenen Sicherheit.

EIGENSCHAFTEN

Das Gerät ist funkentstört und erfüllt die Anforderungen der europäischen und nationalen Bestimmungen. Entsprechende Dokumentation liegt beim Hersteller vor.

• Das Gerät ist zur Erzeugung von dekorativem Licht sowie der Benutzung in Lightshows bestimmt.

iRock7S:

• Hochwertiger Design Scanner mit MSD250/2 Entladungslampe
• Geeignet für Mobile Diskotheken, Vermietungsgesellschaften & Diskotheken
• Master/Slave Modus mit eingebauten Programmen + Mikrofon
• 7 DMX Kanäle (PAN - TILT - Farbe - Gobo - Gobo Rotation - Shutter - Dimmer)
  Die DMX Start Adresse kann über den iLEAD Controller eingestellt werden
• Hochwertige optische Linsen
• 7 rotierende Gobos (auch Glasgobos)
  9 dicroitious Farben + weiB
• 0-100% Dimmer, Blackout und variableh Hochgeschwindigkeits-Strobeeffekt
• Uber "Scanmaster SM1216", iLEAD Controller oder jeder anderen DMX Controller leicht zu bedieten
  Weiche Pan- und Tilt-Bewegung

iRock 7B:

Gleiche Ausstattung und Design wie iRock 7S
- Mit rotierender und schwenkender Spiegelwalze anstelle des herkömmlichen Spiegel
- Über die zahlreichen Spiegelsegmente auf der Walze werden eine Vielzahl von farbigen Strahlen in den Raum projiziert

VOR DER ERSTBENUTZUNG

• Vor der Erstbenutzungitte das Gerat zuerst auf Transportschaden uberprüfen. Soller das Gerat einen Schaden aufweisen, Geratitte nicht benutzen, sondern unverzuglich mit ihrem Handler in Verbindung setzen.
• Wichtiger Hinweis: Das Gerät hat das Werk unbeschädigt und gut verpackt verlassen. Es ist wichtig, dass der Benutzer sich streng an die Sicherheitshinweise und Warnungen in der Bedienungsanleitung hält. Schäden durch unsachgemäß Handhabung sind von der Garantie ausgeschlossen. Der Handler übernimmt keine Verantwortung für Schäden, die durch Nichtbeachtung der Bedienungsanleitung hervorgerufen wurden.
• Die Bedienungsanleitung, für zukünftiges Nachschlagen,itte aufbewahren. Bei Verkauf oder sonstiger Weitergabe des Gerätes,itte Bedienungsanleitung beifugen.

Packungsinhalt prufen:

Bitte überprüfen Sie, dass die Packung folgende Einzelteile enthalt:

Bedienungsanleitung
-Netzkabel
- Deckenhalterung
- 2 Stativadapter

SICHERHEITSHINWEISE

CAUTION

K OF ELECTRIC SHOCK

DO NOT OPEN

ACHTUNG: Um sich nicht der Gefahr eines elektrischen Schlags auszusetzen, entfern den Sie keines der Gehäussteile. Im Geräte-inneren befinden sich keine vom Benutzer reparierbaren Teile. Überlassen

Das Blitzsymbol im Drieeck weist den Benutzer daraufhin, das eine Berührungsgefahr mit nicht isolierten Teilen im Geräteinneren, welche eine gefährliche Spannung führen, besteht. Die Spannung ist so hoch, das hier die Gefahr eines elektrischen Schlages besteht.

Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungshinweise in den Dokumenten hin, die dem Gerät beiliegen.

Dieses Symbol bedeutet: Nur innerhalb von Räumen verwenden.

Dieses Symbol bedeutet: Achtung! Bedienungsanleitung lessen!

Dieses Symbol stellt fest: der minimale Abstand von beleuchteten Gegenständen. Der minimale Abstand zwischen Projektor und dem belichteten Gegenstand muß mehr als 1 Meter sein.

• Aus Umweltschutzgründen, Verpackungitte wiederverwenden, oder richtig trennen.
• Ein neues Gerät kann Geruch oder Rauch entwickeln. Das ist vollig normal und liegt sich nach einigen Minuten.
• Zur Vermeidung von Stromschlag oder Feuer, Gerätitte nicht Regen oder Feuchtigkeit aussetzen.
• Zur Vermeidung von Kondensation im Inneren des Geräts,itte nach Transport in eine warme Umgebung.
  eine Zeit zum Temperaturausgleich bringen. Kondensation kann zu Leistungsverlust des Gerätes oder gar Beschäftigung führen.
• Gerät nicht im Freien und in feuchten Räumen und Umgebungen verwenden.
• Keine Metallgegenstände oder Flüssigkeiten ins Innere des Gerats gelangen给你们, Kurzschluß oder Fehlfunktion können die Folge sein. Falls es noch einmal vorkommen besteht,itte sofort Netzsteckerziehen und vom Stromkreis trennen.
• Gerät nur in gut belüfteter Position und entfernt von entflammbaren Materialien oder Flüssigkeiten betreiben. Mindestabstand an allen Seiten soll mindestens 50 cm sein.
• Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr!
• Nicht in staubiger Umgebung verwenden und regelmäßig reinigen.
• Für Kinder unerreichbar aufbewahren.
• Unerfahrenne Personen sollen das Gerät nicht bedieren.
• Umgebungstemperatur darf 40^ nicht überschreiben.
• Die Oberflächentemperatur kann bis zu 85^ erreichen, Gerät während des Betriebs nicht mit bloßen Händen anfassen.
• Sicherstellen, daß sich während des Auf- und Abbaus keine unbefugten Personen unterhalb des Geräts befinden.
• Vor dem Auswechseln des Leuchtmittels oder sonstigen Eingriffen, 10 Minuten Abkuhlzeit einhalten.
• Stets Netzsteckerziehen, wenn Gerät für längeren Zeitraum nicht genutzt, oder es gewartet wird.
• Elektrische Anschlüsse nur durch qualifiziertes Fachpersonal überprüfen setzen.
• Sicherstellen, daß Netzspannung mit Geräteaufkleber übereinstimmt.
• Gerät nicht mit beschädigtem Netzkabel betreiben. Ist die Zugangsleitung beschädigt, muß diese durch den Hersteller, seinen Vertrieb oder durch eine Qualifizierte Person ersetzt werden.
• Netzkabel nicht mit anderen Kabeln in Berührung kommt lessen!
• Zur Einhaltung der Sicherheitsbestimmungen muß das Gerät geerdet sein.
• Gerät nicht an einen Dimmer anschließen.
  Ausschließlich vorschrifsmäßige Kabel zur Installation verwenden.
• Gerät nicht offen. Abgesehen vom tausch des Leuchtmittels und der Sicherung sind keine zu wartenden Bauteile im Gerät enthalten.
• Sicherung niemals reparieren oder überbrücken, sondern immer mit gleichartiger Sicherung ersetzen!
• Bei Fehlfunktion, Gerät nicht benutzen und mit Handler in Verbindung setzen.
• Bei sightbaren Beschädigungen müssen Gehäuse und Optik ersetzt werden.
• Bei Transportitte Originalverpackung verwenden, um Schaden am Gerat zu vermeiden.
• Aus Sicherheitsgründen dürfen an dem Gerät keine unbefugten Veränderungen vorgenommen werden.

Wichtiger Hinweis: Nicht direkt in die Lichtquelle blichen! Gerät nicht verwenden, wenn sich Personen im Raum befinden, die unter Epilepsie leiden.

EINSETZEN/AUSTAUSCHEN DER LICHTQUELLE

Bei Austausch oder Ersatz der Lichtquelle Gerät für mindestens 10 Minuten abkühlen halten. Stets Szstecker ziehen und vom Stromkreis anen! Stets gleichartige Ersatzteile (hichtquele, Sicherung etc) verwenden. Original-Ersatzteile verwenden.

• Gerät abschalten und Netzsteckerziehen.
• Etna 10 Minuten abwarten, bis sich das Gerät abgekühlt hat.
• Lösien Sie die 2 Schrauben des Lampenfachs an der Rückseite des Geräts (Nummer 1 auf der Abbildung).
• Auf der Innenseite konnen Sie die Lampenfassung sehen. Vorsichtig aus dem Fach herausziehen.
• Gebrauchtes Leuchtmittel Herausziehen. Hierbei an der Fassung festhalten und nicht am Kabel!
  An der. Fassung festhalten, wenn ein neues Leuchtmittel eingesetzt wird.
• Achtung! Geräteaufkreber auf der Rückseite des Gerats oder technische Einzelheiten in dieser Bedienungsanleitung beachten, damit stets das richtige Leuchtmittel eingesetzt wird. Keine Leuchtmittel mit higherer Wattanzahl einsetzen!
  These Leuchtmittel erzeugen höhere Temperatures, für die这点 Gerät nicht ausgelegt ist. Hat das Gerät einen Transformer, kann dieser wegen Überlastung durchbrennen.
• Leuchtmittel nicht mit bloßen Händen berühren! Das verkurzt die Lebenserwartung der Lichtquelle erheblich. Falls es noch einmal vorkommen sollt, mit etwas Alkohol reinigen und vor dem Einsetzen gut abreiben.
• Neues Leuchtmittel einsetzen und sicherstellen, dass sie nicht von Kabeln berührt wird.
• Fach wieder zuschrauben.
• Schalten Sie den Moving Head ein und richten Sie den Strahl auf eine weitere Oberfläche. Verwenden Sie die drei Einstellschrauben, um die Lampe zu justieren. Drehen sie solange, bis die maximale Helligkeit erreicht ist.
  Fertig!

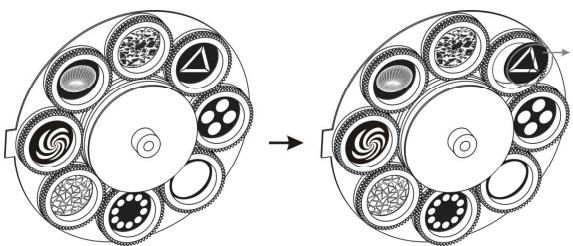

AUSTAUSCH DER ROTIERENDEN GOBOS

ACHTUNG: Einsetzen der Gobos nur, wenn das Gerät ausgeschaltet ist!
Keinesfalls Schrauben der rotierenden Gobos lösen, da diese auch die Kugellager öffnet.
Eine Reparatur ist ausgesprochen schwierig!

• Gerätausschalten und Netzsteckerziehen.
• Obere Kunststoffabdeckung abnehmer (4 Schrauben).
  Gobopalette lokalisieren und Befestigungsring des Gobos, das Sie auswechseln wollen, mit geeignetem Werkzeug entfern.
• Altes Gobo entfern und neues Gobo einseten.
• Befestigungszusammendrücken und auf der Vorderseite des Hobos eingenet.
  Fertig!

ÜBERKOPF-MONTAGE

• Wichtig: Montage ausschließlich durch qualifiziertes Fachpersonal durchfuhren halten. Unvorschriftsmäßiger Einbau kann erhebliche Verletzungen und/oder Schäden verursachen. Überkopf-Montage verlangt entsprechende Erfahrung! Belastungsgrenzen müssen beachtet werden, geeignetes Installationsmaterial muß verwendet werden und das installierte Gerät muß in regelmäßigen Abständen überprüft werden.
• Sicherstellen, dass sich keine unbefugten Personen unterhalb des Geräts befinden, während es installiert oder gewartet wird.
• Gerät in gut belufteter Position installieren,weit entfernt von entflammbaren Materialien und/oder Flüssigkeiten. Einen Seitenabstand von mindestens 50cm einhalten.
• Gerät außerhalb der Reichweite von Personen, und nicht in niedrigen Durchgängen oder in der Höhe von Sitzgelegenheiten installieren.
• Vor Montage sicherstellen, dass die gewährte Position weniger stens das 10-fache Gerätegewicht aufnahmen kann.
• Zur Aufhängung stets geeignetes Befestigungsmaterial verwenden, das das 12-fache Gerätegewicht aushalten kann. Eine zweite Sicherungsaufhängung muß angebracht werden, die ein Absacken des Geräts von mehr als 20 cm verhindert, sollte die Befestigung brechen.
• Gerat gut befestigen. Eine freischwingende Aufhängung ist gefährlich und sollen auf gar keinen Fall in Betracht gezogen werden!
• Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr!
• Betreiber muß sicherstellen, dass die Sicherheitsrelevanten und technischen Installationen vor Erstbetrieb fachmännisch vorgenommen worden sind.
• Installationen sollen den jährlich durch qualifiziertes Fachpersonal inspiert werden, um jederzeit einen sicheren Betrieb zu gewährleisten.

EINSTELLEN DES GERÄTS

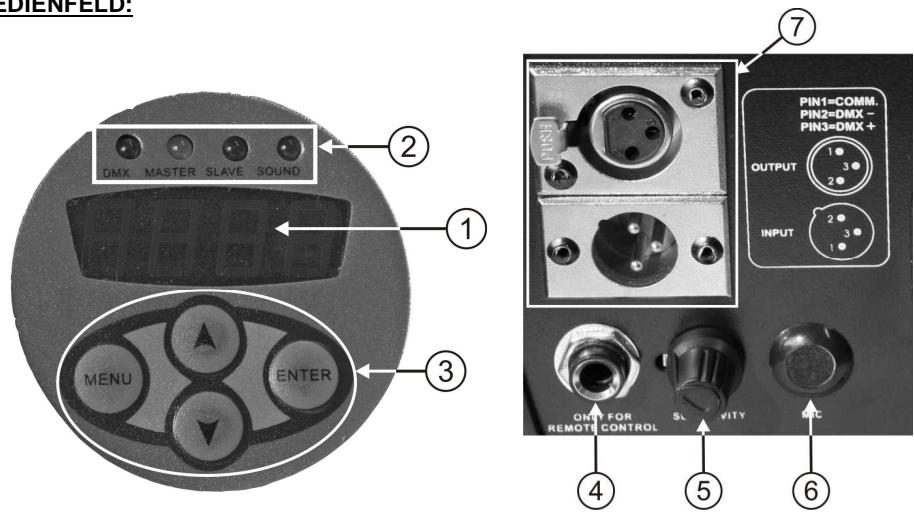

BEDIENFELD:

1. DISPLAY zeigt die verschiedene Menus sowie ausgewählte Funktionen.

2. LEDs

DMX	An	Gegenwärtig DMX Eingang
HAUPTGERÄT	An	Hauptgerät in Betrieb
UNTERGERÄT	An	Untergerät in Betrieb
TON	Blinkt	Tonsteuerung

1. TASTEN

MENÜ	Zur Auswahl der Programmfungen
ABWÄRTS	Zurück in den gewährten Funktionen
AUFWÄRTS	Vorwärts in den gewährten Funktionen
EINGABE	Bestätigung der gewährten Funktionen

1. Eingang Fernsteuerung: Schließen Sie die wahlweise CA-8 Fernsteuerung an der 1/4" Mikrofonbuchse zur Steuerung von Stand-by, Funktion und Modus an.
2. EMPFINDLICHKEIT: Zur Einstellung der Empfindlichkeit des Mikrofons im Einzel- oder Reihenbetrieb.
3. MIKROFON: Zum Einsetzen des eingebauten Programms zum Rhytmus der Musik.

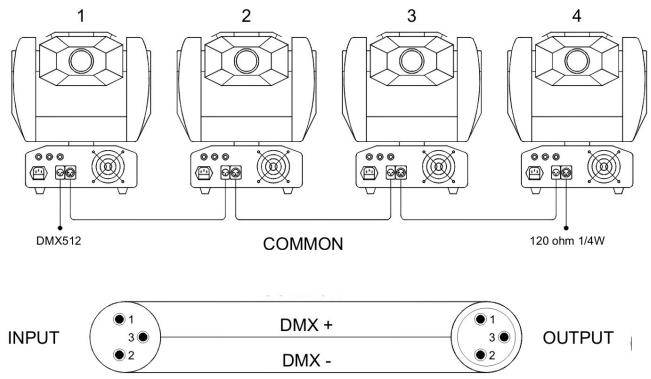

4. DMX AUSGANG/EINGANG: Zur DMX512 Verbindung der Geräte wird Verwendung qualitat hochwertiger 3-Stift XLR M/F abgeglichener Kabel empfohlen.

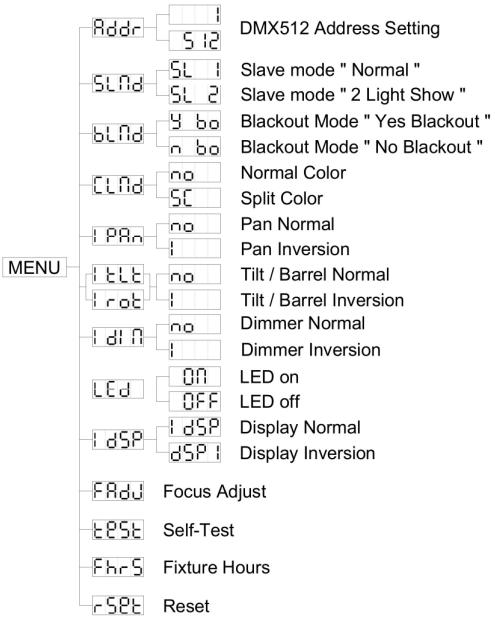

HAUPTMENU:

• Zur Auswahl jeglicher voreingestelter Funktion MENU-Taste so lange drücken, bis das gewünschte Display angezeigt wird.
• Auswahl der Funktion mit EINGABE (ENTER), das Display blinkt.
  Mit ABWÄRTS und AUFWÄRTS Betriebsart wahren.
• Sobald die gewünschte Betriebsart ausgewählt wurde, mit EINGABE (ENTER) bestätigten. Nach 8 Sekunden kehrt das Display automatisch ohne Veränderung zu den Hauptfunktionen zurück. Zurück zu den Funktionen ohne Veränderung mit MENU-Taste. Die Hauptfunktionen sind rechts abgebildet.

DMX512 Einstellung Adresse

Zum Einstellen der Startadresse in DMX Einstellung.

• MENU-Taste drücken bis Addim Display angezeigt wird.
  EINGABE (ENTER) drücken und das Display beginnnt zu blinken.
  Mit ABWÄRTS und AUFWÄRTS die DMX512 Adresse verändern.
• Sobald die richtige Adresse im Display angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung).

Zur Rückkehr zu den Funktionen ohne Veränderung MENU-Taste erneut drücken.

Reihenbetrieb

Untergerät arbeitet entgegengesetzt oder synchron mit dem Hauptgerät.

• MENU-Taste drucken bis Stnd im Display angezeigt wird.
• Dann EINGABE (ENTER) drücken und Display beginnt zu blinken.
• Mit AUFWÄRTS und ABWÄRTS (Normal) oder (2 Lightshow) auswahlen.
• Sobald die richtige Adresse im Display angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung).

Zur Rückkehr zu den Funktionen ohne Veränderung MENU-Taste erneut drücken.

BLND Blackout

Blackout: Wird kein DMX-Signal erkannt, Goes das Gerät in Blackout und wartet auf das DMX-Signal.
Kein Blackout: Wird kein DMX-Signal erkannt, schaltet das Gerät automatisch auf Einzelbetrieb um.

• MENU-Taste drücken bis blnd im Display erscheint.
• Dann EINGABE (ENTER) drücken und Display beginnt zu blinken.
  Mit AUFWÄRTS und ABWÄRTS (Blackout ein) oder n bo (kein Blackout) auswahlen.
• Sobald die richtige Adresse im Display angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung).

Zur Rückkehr zu den Funktionen ohne Veränderung MENU-Taste erneut drücken.

CLAd Farben

Normal: Nur volle Farben konnen ausgewählt werden.

Farbspaltung: Volte Farben sowie 2 auf der Farbenpalette nebeneinander liegende Farben konnen ausgewähltenwerden.

• MENU-Taste drücken bis [Lnd] im Display erscheint.
• Dann EINGABE (ENTER) drücken und Display beginnt zu blinken.
• Mit AUFWÄRTS und ABWÄRTS (Normal) oder (Farbspaltung) auswahlen.
• Sobald die richtige Adresse im Display angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung).

Zur Rückkehr zu den Funktionen ohne Veränderung MENU-Taste erneut drücken.

IPan SchwenkUmkehrung

Normal: Schwenkbewegung ist nicht umgekehrt.

Schwenk Umkehrung: Schwenkbewegung ist umgekehrt.

• MENU-Taste drucken bis Pan im Display angezeigt wird.
• Dann EINGABE (ENTER) drücken und Display beginnnt zu blinken.
• Mit AUFWÄRTS und ABWÄRTS (Normal) oder (Schwenk Umkehrung) auswahlen.
• Sobald die richtige Adresse im Display angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung).

. Zur Rückkehr zu den Funktionen ohne Veränderung MENU-Taste erneut drücken.

IttNeigung Umkehrung ( iRock 7S) oder Robot Spiegelwalzenrotationsumkehrung

(iRock 7B)

Normal: Neigungsbewegung ist nicht umgekehrt.

Spiegelwalzenbewegung ist nicht umgekehrt

Umkehrung: Neigungsbewegung ist umgekehrt.

Spiegelwalzenbewegung ist umgekehrt

• MENU-Taste drucken bis le im Display erscheint.
• Dann EINGABE (ENTER) drücken und Display beginnt zu blinken.
  Mit AUFWÄRTS und ABWÄRTS (Normal) oder (Umkehrung der Tilt-/Spiegelwalzenrotation) einstellen.
• Sobald die richtige Adresse im Display angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung).

Zur Rückkehr zu den Funktionen ohne Veränderung MENU-Taste erneut drücken.

Dimmer Invertieren

Standard dimmen: Fader geschlossen (DMX Wert 000) 100% Licht
Fader geöffnet (DMX Wert 255) Blackout

Invertiert dimmen: Fader geschlossen (DMX Wert 000) → Blackout
Fader geöffnet (DMX Wert 255) → 100% Licht

• Drücken sie den MENU Knopf bis im Display angezeigt wird.
• Drücken sie den ENTER Knopf bis das Display anfangt zu blinken.
• Benutzen Sie den DOWN und UP Knopf um den no (normalen) oder (invertierten) Modus auszuwahlen.
• Wenn sie den Modus ausgewählten haben, drücken sie die ENTER Taste zum sichern. (Drücken sie nicht innerhalb 8 Sekunden die ENTER Taste wird dies Funktion nicht gespeichert)
• Um zu den Funktionen ohne speichern zurückzukehren, drücken sie wieder die MENU Taste.

LED Display

Display an: Display ist ständig eingeschaltet.

Display aus: Display ist ausgeschaltet, wenn nicht in Benutzung.

• MENU-Taste drücken bis [Ed] im Display erscheint.

• Dann EINGABE (ENTER) drücken und Display beginnt zu blinken.

• Mit ABWÄRTS und AUFWÄRTS (Display ständig eingeschaltet) oder OFF (Display ausgeschaltet, wenn nicht in Benutzung) auswahlen.

• Sobald die richtige Adresse im Display angezeigt wird, mit EINGABE (ENTER) speichern. Das LED-Display schaltet sich nach 40 Sekunden aus.

(anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung).

Zur Rückkehr zu den Funktionen ohne Veränderung MENU-Taste erneut drücken.

IDSP Display Umkehrung

Display Normal: Display ist lesbar, wenn Gerät auf dem Boden installiert ist.

Display Umkehrung: Display ist lesbar, wenn Gerät auf dem Kopf stehend installiert ist.

• MENU-Taste drucken bis iDSP im Display blinkt (Normal Display).
• Mit EINGABE (ENTER) zu Betriebsart DSPI (Display Umkehrung) umschalten, die Einstellung wird nach 8 Sekunden automatisch gespeichert oder EINGABE (ENTER) erneut drücken und so zu ds (Normal Display) zurückkehren.
• Zur Rückkehr zu den Funktionen MENTÜ-Taste drücken.

FRdU Brennweiteeinstellen

Zur Einstellung de Brennweite des Richtstrahrs und der Gobos.

• MENU-Taste drücken bis FADU im Display blinkt.
• Drücken Sie auf ENTER damit das Gerät in Mitterstellung besteht.
  Sie können den Brennpunkt mit den UP/DOWN Tasten am Gerät regeln (das Display zeigt den aktuellen Brennpunktstandan).
• Zur Rückkehr zu den Funktionen MENU-Taste drucken.

E85e Selbsttest

Zur Aktivierung des eingebauten Selftest-Programms, das alle Mochlichkeiten des Geräts anziegt.

• MENU-Taste drucken bis ESE im Display blinkt.
• Mit EINGABE (ENTER) Selfsttest starten.
• Zur Rückkehr zu den Funktionen MENU-Taste drucken.

Fhr5 Stundenzahler

Zur Anzeige der Arbeitsstunden des Geräts.

• MENU-Taste drucken bis Fhr5 im Display blinkt.
• Mit EINGABE (ENTER) die Arbeitsstunden im Display anzeigen.
• Zur Rückkehr zu den Funktionen MENU-Taste drücken.

rSET Zurückstellung

Zur erzwungenen Rückstellung des Geräts.

• MENU-Taste drucken bis -SPE im display blinkt.
• Mit EINGABE (ENTER) alle Einstellungen in die Stardeinstellungen zurücksetzen.
• Zur Rückkehr zu den Funktionen MENU-Taste drucken.

Bitte lesen Sie auch im Kapitel DMX-Kanal-Konfiguration über Rückstellung in DMX nach.

ANSCHLUSS DES GERÄTS MIT DMX

Das DMX-Protocoll ist ein welt verbreitetes Hochgeschwindigkeits-Signal zur Steuerung von intelligenten Beleuchtungsanlagen. DMX Controller und sümmtliche Lichteffekte müssen mit einem hochwertigen XLR M/F abgegliichenen Kabel (z.B. JB Systems ref. 7-0063)in Reihe geschalte sein. Zur Verhinderung von unerwänschten Effekten durch Störungen muss ein 90 bis 120 Endwiderstand verwandt werden. Niemals Y-Splitter-Kabel verwenden, das Funktioniert einfach nicht!

Jeder Lichteffekt in der Reihenschaltung besteht seine eigene Startadresses, so dass他们在 Kommando vom Controller auch erreichen und dekodiert werden können.

EINSTELLEN DER RICHTIGEN STARTADRESSE:

Bitte im vorherigen Kapitel (DMX-512 Adresse einstellen) nachlesen, wie die Startadresse eingestellt wird. Die Startadresse jeder einzelnen Geräts ist ausgesprochen wichtig. Unglücklicherweise ist es unwilling, Ihnen in dieser Bedienungsanleitung zu erlören, welche Startadresse Sie einzustellen haben. Das hangt vollständig von dem verwandten Controller ab... Also,itte lessen Sie in der Bedienungsanleitung Ihres DMX Controllers nach, wie die Startadresse einzustellen ist.

BEDIENUNG DES GERÄTS

Bei jedem Einschalten wird auf dem Display Ir7b/Ir7s angezeigt und sümmtliche Motoren begeben sich in Ausgangsstellung. Für etwa 20 Sekunden hörn Sie eine Betriebsgeräusche. Danach ist das Gerät betriebsbereit und kann DMX-Signale empfangen oder die eingebauten Programme abspielen.

Sie konnen das Gerät auf 3 verschiedene Weisen bedienen:

O Als Haupt-/Untergerat mit eingebauten, vorprogrammierten Funktionen
Mit Easy Controller
Mit Universal DMX Controller

ALS HAUPT-/UNTERGERÄT MIT EINGEBAUTEN, VORPROGRAMMIERTEN FUNKTIONEN:

AuswahldisersFunktion,fallsSieuneunverzuglicheShowablaufenlassenwoien. DurchVerbindung derGeräteinHaupt-/Untergeräste steuert das erste Gerät die nachfolgenden Geräteund erzeugt a automatische,tongesteuerte,synchronisierte Lightshow.AmDMXEingangistnichtsangeschlssen,dieMaster-LEDiststandig an unddieSound-LEDblinkt synchronmitderMusik.

Wichtiger Hinweis! Diese Funktion arbeitet nur, wenn Betriebsart Blackout im Menu des Hauptgerats AUSgescheltet ist, anderenfalls passiert gar nichts! Mehr dazuitte im Kapitel „Hauptmenu" nachlesen.

• UNTERGERADE haben 2 Betriebsoptionen: Die weiteren Geräte sind auf Betriebsart Untergerät eingestellt (Untergerät-LED ist ständig an). Um eine großartige Lightshow zu kreieren, können Sie Kontrastbewegungen einführen

(Schwenk/Neigung des Untergeräts ist umgekehrt) → im Menu der Untergeräte zu Option 5.1.2 gehen und auswahlen:

NormalUntergerat: Untergeraatarbeitet synchron mit Hauptgeraat.
2 Lightshow: Untergerät arbeitet umgekehrt vom Hauptgerät.

Bei Verwendung in Betriebsart Haupt-/Untergerät empfehlen wir dringend die Verwendung unseres CA-8 „Easy Controller". Diesen keinen Controller einfach an der 1/4" Buchse des Hauptgeräts anschließen und dann folgende Funktionen steuern:

Stand-by	Blackout des Geräts
Funktion	Strobe 1.Gobo / Color sync. strobe 2-sync. strobe 3.Two-light strobe	X/Y bewegte Show Modusausbwal (Show 1 ~ Show 4)	Color/Gobo Auswahl 1.Für Gobowechsel gedrück halten. 2.Für Colorwechsel kurz drücken.	X/Y Bewegungseinstellung 1.Panposition 2.Tiltposition Erst Master einstellen, dann Slaveposition einstellen.
Modus	Sound 1 (LED off)	Sound 2 (LED blinkt normal)	Langsam/Sound 3 (LED on)	Position/Latch (LED blinktchnell)

WARTUNG UND INSTANDHALTUNG

• Sicherstellen, dass sich keine unbefugten Personen unterhalb des Geräts befinden, während es gewartet wird.
• Gerätausschalten, Netzsteckerziehen und warten, bis es sich abgekühlt hat.

Während der Wartung sind folgende Punkte ganz besonderss zu beachten:

• Sümmtliche Schrauben zur Installation und Befestigung jeglicher Teile müssen fest angezogen und rostfrei sein.
• Gehäuse, Befestigungsmaterialien und Aufhängungen (Decke, Balken, abgehnte Decken) dürfen keine Anzeichen von Verformung zeigen.
• Ist die Optik sichbar beschädigt (Sprünge oder tiefe Kratzer), dann müssen die entsprechenden Teile ausgewechselt werden.
• Netzkabel muß stets in einwandfreiem Zustand sein und selbst bei kleinsten Beschädigungen erneuert werden.
• Zur Vermeidung von Überhitzung mösen die Ventilatoren (sofern vorhanden) und Lüftungsschlitz monatlich gereinigt werden.
• Gerätinnen mindestens einmal pro Jahr mit Staubsauger oder Airjet reinigen.

• Reinigung der inneren und äußerten optischen Linsen und/oder Spiegel müssen in regelmäßigen Abständen zur Beibehaltung einer optimalen Lichtausbeute vorgenommen werden. Reinigungspintervaalhängen stark von der Umgebung ab: feuchte, verrauchte und besonders verschmutzte Umgebung führen zu größer Verschmutzung auf den Linsen.

• Mit weichem Tuch und gewöhnlichem Glasreiniger säubern.

• Alle Teile stets gut abtrocknen.
• Außere Optik mindestens alle 30 Tage säubern.
• Innere Optik mindestens alle 90 Tage säubern.

Achtung: Wir empfehlen dringend, Reinigung im Innern des Geräts nur von qualifizierten Personal durchführten zu halten!

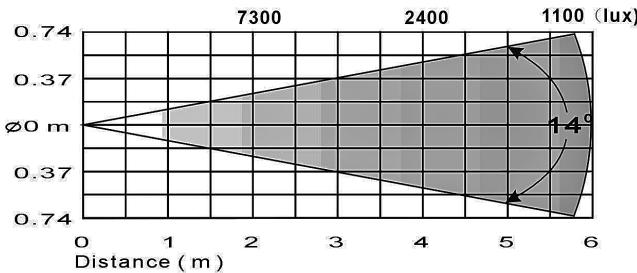

TECHNISCHE EINZELHEITEN

Netzspannung: ≈ 230V,50Hz

Sicherung: 10A/250V Fast blow (20mm Glas)

Klangregler: Eingebautes Mikrofon

DMX Anschlasse: 3-pin XLR Stecker/Buchse

Lichtquelle: MSD 250/2

Abmessungen: 695 × 340 × 250 ~mm

Gewicht: 15 kg

Technische Änderungen können auch ohne Vorankündigung vorgenommen werden! Sie können sich die neueste Version dieser Benutzerhandbuches von unserer Website herunterlagen: www.beglec.com
