GEBRUIKSAANWIJZING IROCK 7S-7B JBSYSTEMS

Gebruiksaanwijzing NL

NL - VERWIJDEREN VAN HET APPARAAT

Verwijder het toestel en de gebruekte batterijen op een milieuvriendelijk manier conform de in uw land geldende voorschriften.

Hartelijk dank voor de aankoop van dit JB Systems® product. Om ten volle te+kunnen profiteren van alle可想而知 het apparaat te gebruiken.

DOOR U OP ONZE MAILINGLIJST IN TE SCHRIJVEN ONTVANGT U STEEDS DE LAATSTE INFORMATIE OVER ONZE PRODUKTEN: NIEUWIGHEDEN, SPECIALE ACTIES, OPENDEURDAGEN, ENZ.

SURF NAAR: WWW.BEGLEC.COM

KARAKTERISTIEKEN

In dit apparaat is radio-interferentie onderdrukt. Dit product voldoet aan de gangbare Europese en nationale voorschriften. Het is vastgesteld dat het apparaat er zich aan houdt en de desbeteffende verklaringen en documenten zijn door de fabrikant afgevegen.

• Het toestel is ontworpen om decoratieve licheffecten te produceren en kan eventueel worden gebruikt in Lichtshows.

iRock7S:

• Perfect voor Pro DJ, verhuurfirma's & discotheken
• Gebaseerd op een MSD250/2 ontladingslamp
• Master/slave mode met interne programm's + micro
• DMX 7 kanalen (pan - tilt - shutter&shaking - gobo - colour - gobo rotation - dimmer)
• DMX adres kan met de iLEAD controller vanop afstand worden ingesteld
  Optiek van zeer hoge kwaliteit
• 7 roterende gobo's (ook glas gobo's)
  9 dichroide kleuren + wit
• Dimmer 0-100%, blackout en high speed variabele strobe
• Perfecte controle via once iLEAD, SM1612 of enige andere universe DMX controller
• Micro stappenmotoren voor zeer vloeijebe gewegingen

iRock 7B:

Zelfde eigenschappen als iRock 7S
- Met cylindervormige spiegel ipv vlakke spiegel
- Deze cylinder draait in alle richtingen, en stuart stralen in alle richtingen

Controleer voor het eerste gebruik van het apparaat of het tijdens het transport beschadigd werk. Mocht er schade+zijn, gebruik het dan Niet, maar raadpleeg eerst uw dealer.

Belangrijk: Dit apparaat verliet de fabriek in uitstekende staat en goed verpakt. Het is erg belangrijk dat de gebruiker de veiligheidsaanwijzingen en raadgevingen in deze gebruiksaanwijzing uiterst nauwkeurig volgt. Elke schadeverozaakt door verkeerd gebruik van het apparaat valt nicht onder de garantie. De dealer aanvaardt geen verantwoordelijkheid voor mankindementen en problemen die komen door het veronachtzamen van deze gebruiksaanwijzing.

Bewaar deze brochure op een veilige plaat om hem in de toekomst nogmaals te kunnen raadplegen. Indien U het apparaat verkoopt, denkt U er wel aan om de gebruiksaanwijzing bij te voegen.

Controleer de inhoud:

Controleer of de doos volgende onderdelen bevat:

• Handleiding
• Netsnoer
• Ophangbeugel
• 2 adapters om het toestel rechttop teplaatsen

VEILIGHEIDSVOORSCHRIFTEN:

CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

WAARSCHUWING: Om het risico op elektricotie zoveel möglich te vermijden mag u nooit de behuizing verwijderen. Er bevinden zich geen onderden in het toestel die u zich kan herstellen. Laat de herstellingen enkel uitvoeren door een bevoede technicus.

De bliksempijl die zich in een gelijkbenige driehoek bevindt is bedoeld om u te wijzen op het gebruik of de aanwezigheid van Niet-geisoleerde onderdelen met een "gevaarlijke spanning" in het toestel die voldoende kracht heeft om een risico van elektrocutie in te houden.

Het uitroepteken binnen de gelijkbenige driehoek is bedoeld om de gebruiker erop te wijzen dat er in de meegeleverde literaturu belangrijke gebruik en onderhoudsinstructies vermeld staan betreffende dit onderdeel.

Dit symbool betekent: het apparaat mag enkel binnenhuis worden gebruikt.

Dit symbol betekent: Lees de handleiding!

Dit symbol bepaalt: de minimumafstand van te belachten voorwerpen. De minimumafstandussen projector en het verlichte voorwerp要去en dan 1 meters+zijn.

• Om het milieu te beschermen, probeer zoveeel möglichk het verpakkingsmateriaal te recycleren.
• Een nieuwlichteffect kan soms ongewenste rook en/of reuk veroorzaken. Dit is normala en verdwijnt na een pau minuten.
• Stel dit apparaat Niet bloot aan regen of vocht, dit om het risico op brand en elektrische schokken te voorkomen.
• Om de vorming van condensatie binnenin te voorkomen, maar het apparaat aan de omgevingstempoatuur wennen wanneer het, na het transport, waar een warm vertrek is overgebracht. Condensatie kan het toestel soms verhinderen perfecte te functioneren. Het kan soms zichs schade aan het apparaat toebraren.
• Gebruik dit apparaat uitsluitend binnenshuis.
• Plaats geen stukken metaal en mors geen vocht binnen in het toestel om elektrische schokken of storing te vermijden. Indien een vreemd voorwerp in het apparaat geraakt,要去 U het direct van het lichtnet afkoppelen.
• Plaats de installment op eenplaats met goede ventilatie, ver van brandbare materialen en/of vloeistoffen. De installment zou op minstens 50~cm van de muren rondon geplaatst worden.
• Bedek geen enkele ventilatieopening om oververhitting te vermijden.
  Zorg dat het toestel Niet in een stoffige omgeving worden gebruikt en kaak het regelmatig schoon.
• Houd het apparaat uit de buurt van kinderen.
• Dit apparaat mag Niet door onervaren personen bediend worden.
• De maximum veilige omgevingstemperatuur is 40^ . Gebruik het apparaat dus nicht bij hogere temperaturen.
• De temperatuur van het oppervlak van het apparaat kan 85^ bereiken. Raak de metalen ombouwijdens het gebruik Niet met blote handen aan.
• Verzeker er U van dat er zich onder de plaat's waar het toestel worden geinstalleerd geen ongewenste Personen bevindenijdens het bevestigen en losmaken alsook bij het onderhoud.
• Laat het toestel ongeveer 10 minuten afkoelen alvorens de lamp te verrangen of alvorens te starten met de onderhoudsbeurt.
• Trek altijd de stekker uit wanneer het apparaat gedurende langere tijd nicht worden gebruikt of alvorens de lamp te verrangen of alvorens te beginnen met de onderhoudsbeurt.
• De elektrische installment behoort uitsluitend uitgevoerd te worden door bevoegt personeel, volgens de in uw land geldende regels betreffende elektrische en mechanische verilgidence.
• Controller dat de beschikbare spanning Niet hoger is dan die aangegeven op de achterzijde van het toestel.
• De elektrische kabel behoort altiq in uitstekende staat te zich. Zet het apparaat onmiddelijk af als de elektrische kabel gekneud of beschadigd is. De kabel要去 verrangen worden door de fabrikant zich, zijn dealer of vergelijkbare bekwame personen om een brand te voorkomen.
• Laat de elektrische draad nooit in contact komen met andere draden.
• Volgens de veiligheidsvoorschriften要去 deze installmentie geaard worden.
• Sluit het apparaat Niet aan op een elektronische dimmer.
• Gebruik.altijd een geschiktene gekeurde veiligheidskabel bij het installereren van het toestel.
• Om elektrische schokken te voorkomen, moet U de behuizing Niet openen. Afgezien van de lamp en de zekering zitten er geen onderdelen in die door de gebruiker要去en worden onderhouden.
• Repareer nooit een zekering en overbrug de zekeringhouser nooit. Vervang een beschadigde zekering steeds door een zekering van hetzelfde type en met bezelfde elektrische kenmerken.

• Ingeval van ernstige problemen met het bedieren van het toestel, stopt U onmiddelijk het gebruik ervan. Contacteer uw dealer voor een eventuele reparatie.

• De behuizing en de lenzen moeten verwangen worden als ze zichtaar beschadigd zijn.

• Gebruik best de originele verpakking als het toestel vervoerd moet worden.
• Om veiligheidsredenen is het verboden om ongeautoriseerde modificaties aan het toestel aan te brengen.

Belangrijk: Kijk nooit rechtstreeks in delichtbron. Gebruik het lichteffect Niet in de tegenwoordigheid van personen die lijden aan epilepsie.

PLAATSEN OF VERVANGEN VAN DE LAMP

Wacht, in het geval van het verrangen van een lamp of van het gezven van een onderhoudsbeurt, 10 minutes na het uitzetten van de installmentie met het openen ervan totdat het apparaat is afgekoeld. Trek altijd de stekkeruit het

stopcontact voor U begint aan het onderhoud. Gebruik altiijd hetzelfde type reserveonderdelen (lampen, zekeringen, e.d.) Gebruik bij het verzangen van onderdelenuitsluitend authentieke reserveonderdelen.

• Zet het toestel af en trek de netstekker uit het stopcontact.
  Wacht 10 minutes tot het apparatus is afgekoeld.

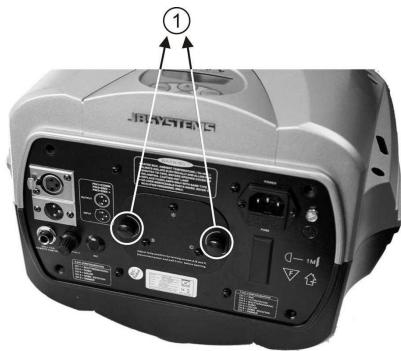

• Schroef de 2 schroeven los die het lampcompartiment aflsuiten aan dechterzijde van het toestel (zie nummer 1 op de Foto).
  Aan de binnenzijde zult U de lampenholder zien. Trek de lampenholder voorzichtiguit het lampcompartment.
• Verwijder de oude lamp. Bij het verwijderen van de oude lamp houdt U de lampenhouser vast.
• Houd de lampenhouser vast verwijl U de neue lamp rustig in de lampenhouser drukt. Opgepast! Controleer het etiket akfter op het toestel of kijk waar de technische karakteristieken in deze gebrukswijzing om te weten welke lamp U moet gebruiken. Gebruik nooit een lamp met een hogere wattage. Lampen met een hogere wattage produceren temperaturen waarvoort het apparaat Niet ontworpen was. Als het apparaat een lampentransformer gebruikt, za hij verbranden wegens de te grote belasting.
• Raak de lamp Niet met blote handen aan; dit zal de levensduur van de lamp drastisch verkorten. Indien U de lampaanraakte, maak hem dan schoon met een lapje en een beetje schoonmaakalcohol. Veeg de lamp droog alvorens hem te installereren.
• Plaats de neue lamp terug in het apparaat. Vergewis U ervan dat geen draden de lamp raken.
• Sluit het lampcompartment met de schroeven.
• Zet het toestel aan en wijs de straal op een wit oppervlak. Gebruik de drie "adjustment screws" (zie fot hieronder) aangeduid door "lamp adjust" op het toestel. Draai deze 3 schroeven zachtjes tot wanner u een maximale lichtuitstoot verwrijkjt.
  Klaar.

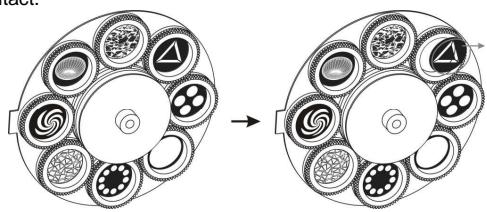

ROTERENDE GOBOS VERVANGEN

OPGELET: Installee de gobo's alleen als het toesteluit staat!

Maak nooit de schroeven van de roterende gobo's los. Zo opent u het rollager. Dit herstellen is uiterst moeilijk!

• Schakel het toestel UIT en trek de stekker UIT het stopcontact.
• Open het plastieken deksel (4 schroeven)
• Lokaliser het gobowiei en verwijder de bevestigingsring van de gobo die u wilt verrangen met gegast gereedschap.
• Verwijder de gobo en installeer de nieuwe gobo.
• Druk de bevestigingsring samen en plaats hem voor de gobo.
  Klaar!

OPHANGEN VAN HET APPARAAT

• Belangrijk: De installmentie van het toestel mag uitsluitend door bekwaam onderhoudspersoneeel uitgevoord worden. Onjuisteplaatsing kan ernstige letsels en/of schade aan eigendommen tot gevolg hebben. Het ophangen vert gevel ervaring. U behoort de grenzen te respecteren aan de werklast; erkende installereringmaterialien要去en worden gebruikt; de veiligheid van het geinstalleerde toestel moet regelmatig worden gecontroleerd.
• Overtuig U ervan dat het gebied onder installmentieplaats vrij is van ongewenste Personenijdens hetplaatsen, het weghalen en het onderhoud.
• Installee het toestel op een goed geventileerde plaat, ver van brandbare stoffen en/of vloeistoffen. Het toestel moet worden bevestigd op minstens 50~cm van de omringende muren.
• Het toestel moet worden geinstalleerd buiten het bereik van iedereen en weg vanplaatsen waar men mag lopen en zitten.
• Alvorens totplaatsen over te gaan, moet men controlleren dat de minimum punbelasting van de installmenteplaats 10 keer het gewicht van het toestel bedraagt.
• Gebruik bij het installereren van het toestel als techt en gewaarmerkte verilgheidskabel die 12 koer het gewicht van het toestel kan dragen. Deze bijkomende verilghesbevestigting moet zo worden aangebracht dat geen deel van het toestel meer dan 20cm vallen kan als de hoofdebeveiliging faalt.
• Het apparaat要去 goed worden vastgezet; aan een vrij zwaaiende montage mag zichs nicht gedacht worden.
• Bedek geen ventilatieopengen, anders zou dit oververhitting tot gevolg konnen hebben.
• De gebruiker要去 zich van verzekeren dat de installations met betrekking tot de verilgheid en de technische mechanismiek door een expert zijn goedgekeur aldorens ze voor de eerste keer te gebruiken. Elk maar要去 de installations worden gekeurd door een vakman om te controlleden of de verilgheid nog steeds perfect is.

1. DISPLAY geeft de verschillende menu's en de gekozen functies weeer.
2. LEDs

DMX	Aan	DMX signal aanwezig
MASTER	Aan	Master mode
SLAVE	Aan	Slave mode
SOUND	Knippert	Geluidsactivering

1. TOETSEN

MENU	Om programmeringfuncties te selecteren
DOWN	Om terug te gaan in de geselecteerde functies
UP	Om verder te gaan in de geselecteerde functies
ENTER	Om de geselecteerde functies te bevestigen

1. REMOTE CONTROL INGANG: sluit de optionele CA-8 afstandsbediening aan op de 1/4 microloon jack om zo het toestel te controleren voor stand by, functie en modus
2. SENSITIVITY: worden gebruikt om de gevoeligheid van de microfoon in te stellen wanner het toestel gebruikt worden in standalone of master/slave mode.
3. MICROFOON: worden gebruikt om de ingebouwde programma's aan te sturen op het ritme van de muziek.

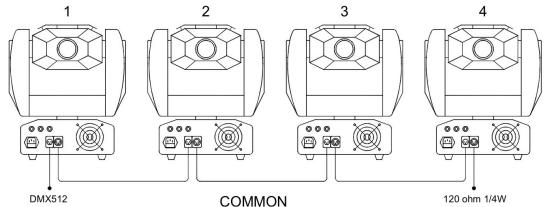

4. DMX INPUT/OUTPUT: worden gebruikt voor DMX512 verbinding. Gebruik symmetrische 3pins XLR M/V kabels van goede kwaliteit om de toestellen met elkaar te verbinden.

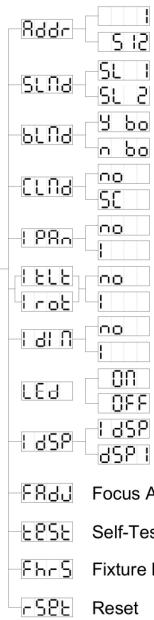

HOOFDMENU:

• Druk op de MENU toets om een van de pre-set functies te kiezen. Druk op de toets tot de gewenste functie op de display verschijnt.
• Selecteer de functie met de ENTER toets. De display za knipperen.
• Gebruik de DOWN en UP toetsen om de modus te wijzigen.
• Eens u de gewenste modus geseleerd hebt moet u op de ENTER toets drukken om uw keuze te bevestigen. Na 8 seconden zal de display automatisch maar de hoofdfuncties terugkeren zonder ieits veranderd te hebben. Om maar de functies terug te keren zonder ieits te wijzigen moet u weer op de MENU toets drukken. De hoofdfuncties worden hier rechts weergegeben.

DMX512 Adresinstalling

Wordt gebruikt om het startadres van het toestel in te stellen in een DMX configuratie.

• Druk op de MENU toets tot [ddr] op de display weergegeven worden.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om het DMX512 adres te wijzigen.
• Wanner het juiste adres op de display worden weergegeven, druk dan op de ENTER toets om uw keuze te bevestigen.

(anders keert hij na 8 seconden automatisch waar near de hoofdfuncties zonder iets gewijzigte hebben)

Om maar de functies terug te keren zonder iota te wijzigem要去 op de MENU toets drukken.

Slave Mode

Wordt gebruikt om het slave toestel synchroon of gegenovergesteld te latent werken ten opzichte van de master.

• Druk op de MENU toets tot 5hnd op de display weergegeven worden.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om (normal) of (2 light show) te selecteren.
• Wonneer de gewenste modus op de display worden weergegeven, druk dan op de ENTER toets om uw keuze te bevestigen.

(anders keert hij na 8 seconden automatisch weeer maar de hoofdfuncties zonder ieits gewijzigd te hebben) Om maar de functies terug te keren zonder ieits te wijzigen moet u weeer op de MENU toets drukken.

MENU

Black-out mode: wanner geen enkel DMX signal gesteeteerd wordt, dan gaat het toestel over aan de black-out modus en wacht op het volgende DMX signal.

No blackout mode: wonneer geen enkel DMX signalaig gedetecteerd worden, dan schakelt het toestel automatisch over maar standalone werkinq.

• Druk op de MENU toets tot blid op de display weergegeven worden.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om b (yes blackout) of n (no blackout) te selecteren
• Wonneer de gewenste modus op de display worden weergegeven, druk dan op de ENTER toets om uw keuze te bevestigen.

(anders keert hij na 8 seconden automatisch weeer waar de hoofdfuncties zonder ieits gewijzigd te hebben) Om waar de functies terug te keren zonder ieits te wijzigoen moet u weer op de MENU toets drukken.

Color Mode

Split colors: u kurz zowel volle kleuren als 2 naast elkaar liggende kleuren van het kleurenwiel selecteren.

• Druk op de MENU toets tot [und] op de display weergegeven worden.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om no (normal) of 5 (split color) te selecteren.
• Wonneer de gewenste modus op de display worden weergegeven, druk dan op de ENTER toets om uw keuze te bevestigen.

(anders keert hij na 8 seconden automatisch weeer maar de hoofdfuncties zonder ie's gewijzigd te hebben) Om maar de functies terug te keren zonder ie's te wijzigen moet u weeer op de MENU toets drukken.

Pan Inversion

Normal: Pan beweging worden nicht omgekeerd.

Pan inversion: Pan beweging werkt tegenovergesteld

• Druk op de MENU toets tot [P] op de display weergegeven worden.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om no (normal) of (pan inversion) te selecteren.
• Wonneer de gewenste modus op de display worden weergegeven, druk dan op de ENTER toets om uw keuze te bevestigen.

(anders keert hij na 8 seconden automatisch weeer maar de hoofdfuncties zonder ieits gewijzigd te hebben) Om maar de functies terug te keren zonder ieits te wijzigen moet u weeer op de MENU toets drukken.

Tilt Inversion (iRock 7S) of

Barrel Rotation Inversion (iRock 7B)

Normal:

Tilt beweging worden nicht omgekeerd.

Barrel beweging wordt nicht omgekeerd.

inversion:

Tilt beweging werkt gegenovergesteld.

Barrel beweging werk tegenovergesteld.

• Druk op de MENU toets tot [tLb] (TroE) op de display weergegeven worden.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om (normal) of (tilt/barrel rotation inversion) te selecteren.
• Wanner de gewenste modus op de display worden weergegeven, druk dan op de ENTER toets om uw keuze te bevestigen.

(anders keert hij na 8 seconden automatisch weeer maar de hoofdfuncties zonder ieits gewijzigd te hebben) Om maar de functies terug te keren zonder ieits te wijzigoen moet u weeer op de MENU toets drukken.

Dimmer Inversion

Standaard dimming: fader gesloten (DMX waarden 000) volledige lichtuitstoot

fader open ( DMX waarden 255 ) → blackout

Inverse dimming: fader gesloten (DMX waarden 000) blackout

fader open ( DMX Waarde 255) volledige lichtuitstoot

• Druk op de MENU toets tot op de display weergegeven worden.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om no (normal) of (dimmer inversion) te selecteren.
• Wonneer de gewenste modus op de display worden weergegeven, druk dan op de ENTER toets om uw keuze te bevestigen.

(anders keert hij na 8 seconden automatisch weeer maar de hoofdfunctionz zonder ieits gewijzigd te hebben) Om maar de functies terug te keren zonder ieits te wijzigen moet u weeer op de MENU toets drukken.

Led Display

Display on: display is steeds aan.

Display off: display isuit wannerdeze nicht gebrukt worden.

• Druk op de MENU toets tot [Ed] op de display weergegeven worden.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om [on] (display steeds aan) of [OFF] (display uit wonneer nicht in gebruik).
• Wonneer de gewenste modus op de display worden weergegeven, druk dan op de ENTER toets om uw keuze te bevestigen. De led display stopt met werken na ongeveer 40 seconden

(anders keert hij na 8 seconden automatisch weeer maar de hoofdfuncties zonder ieits gewijzigd te hebben) Om maar de functies terug te keren zonder ieits te wijzigen moet u weeer op de MENU toets drukken.

Display Inversie

Display normal: display kan afgelezen worden wanner het toestel op de grond staat.

Display inversion: display kan afgelezen worden wanner het toestel ondersteboven opgehangen is.

• Druk op de MENU toets tot [dSP] knippert op de display. (gewone weergave)
• Gebruik de ENTER toets om over te gaan maar [DSP] (omgekeerde weergave), deze optie za automatisch behonden worden na 8 seconden. Of druk werk op de ENTER om terug te gaan maar [DSP] (gewone weergave).
• Druk op de MENU toets om maar de functies waar te keren.

Focus Adjust

Deze functie helpt u bij het afstellen van de focus van de Lichtstralen en gobo's.

• Druk op de MENU toets tot FRduj knippert op de display.
• Druk op de ENTER toets en het toestel zal zich focussen op de centrale positie
  U kurz de focus instellen met de UP/DOWN toetsen (op de display worden de focuswaarde weergegeven)
• Druk op de MENU toets om maar de functies wee ter te keren.

Self-Test

Wordt gebruikt om het interne "zelftest"programma in te schakelen. Alle möglichkheden van het toestel zullen dan automatisch overlopen worden.

• Druk op de MENU toets tot ESE knippert op de display.
• Druk op de ENTER toets om het interne self-test programme te starten.
• Druk op de MENU toets om maar de functies wee ter te keren.

Fixture Hours

Wordt gebruikt om het aantal werkuren van het toestel wee ter geven.

• Druk op de MENU toets tot Fhr knippert op de display.
• Druk op de ENTER toets om het aantal werkuren van het toestel wee te geven op de display.
• Druk op de MENU toets om maar de functies waar te keren.

Reset

Wordt gebruikt om een algemene reset van het toestel uit te voeren.

• Druk op de MENU toets tot [Set] knippert op de display.
• Druk op de ENTER toets om alle kanalen terug in te stellen volgens hun standardwaarde.
• Druk op de MENU toets om maar de functies wee ter te keren.

Gelieve ook het hoofdstuk over de DMX kanaalconfiguratie van het toestel om een reset via DMX uit te voeren.

DMX AANSLUITINGEN

Het DMX protocol is een veelgebruikt hoge snelheidssignaal voor het besturen van "intelligente"lichteffecten. U要去en "kettingverbinding"make tussen uw DMX controller en alle andere lichteffecten door middel van symmetrische XLR M/V kabels van goede kwaliteit.Om vreemde reacties van uw lichteffecten te voorkomen, die te wijten zijn aan allerlei storingen,要去 u een signaalbegrenzer van 90 tot 120 plaaten aan het einde van de ketting. Gebruik nooit Y- splitsingskabels, dit za eenvoudigweg Niet werken!

Elk licheffect in de ketting moethaar eigenei startadres hebben zodat het toestel weet welke instructies er van de controller要去en opgevolgd worden en welke Niet.

HOE HET JUISTE STARTADRESINSTellen:

Zie het vorige hoofdstuk (DMX-512 adresinstelling) om te leren hoe u het startadres in dit toestel moetinstallen. Het startadres van elk toestel is zeer belangrijk. Het isECHTER onmogelijk om u in deze handleidinguit te leggen welk startadres u moet instellen, aangezien dit volledig afhangt van de controller die u gaatgebruiken... gelieve dus de handleiding van uw DMX controller te raadplegen om uit te zoeken welkstartadres u moet instellen.

DMX-CONFIGURATE VAN DE IROCK 7S-7B:

DMX512 Configuration
Ch1	Ch2		Ch3	Ch4
Pan	Tilt	Barrel	Shutter/Shaking	Gobo
	iRock 7S	iRock 7B	248-255 Open	IR-7S/7B
		246-255 Stopped		255 Fastest speed Gobo change
		245 Fastest speed clockwise	247 Fastest speed Shaking	128 Slowest speed Gobo change
				112-127
		135 Slowest speed clockwise	132 Slowest speed shaking	096-111
				080-095
		121-134 Stopped	131 Fastest speed shutter	064-079
		120 Slowest speed counterclockwise		048-063
				032-047
		010 Fastest speed counterclockwise	008-015 Open	016-031
		000-009 Stopped	000-007 Blackout	000-015
Ch5			Ch6		Ch7
Color			Gobo rotation		Dimmer
Normal		Split	246-255 Stopped		255.0%
255 Fatest speed Rainbow effect		255 Fastest speed Rainbow effect	245 Fastest speed clockwise
128 Slowest speed Rainbow effect		128 Slowest speed Rainbow effect
116-127 Pink		121-127 Pink
103-115 Light Green		106-112 UVPurple+light Green
098-105 UV Purple		098-105 UV Purple
091-097 Blue+UV Purple		091-097 Blue+UV Purple
083-090 Blue		083-090 Blue
077-089 Blue		076-082 Orange+Blue
064-076 Orange		068-075 Orange
052-063 Yellow		053-060 Yellow
039-051 Light Blue		046-052 Light Blue+Yellow
026-038 Magenta		038-045 Light Blue
013-025 Green		031-037 Magenta+Light Blue
000-012 White		023-030 Magenta
		016-022 Green+Magenta

HOE DIT TOESTEL BEDIENEN

Telkens u het toestel aan zet zal er Ir7b/Ir7s op de display verschijnen en zullen alle motoren maar hun basispositie terugkeren. Misschien zult u wat geluiden horen gedurende 20 seconden. Daarna zal het toestel klaar zich om DMX signalen te ontvangen of om de ingebouwde programma'suit te voeren.

U kunt dit toestel op 3 manieren gebruiken:

O Via de ingebouwde master/slave programma's
o Via de eenvoudige CA-8 controller
Via een universe DMX controller

VIA DE INGEBOUWDE MASTER/SLAVE PROGRAMMA'S:

Kies deze functie wanner u onmiddelijk een kant-en-klare show wilt. Wanner de toestellen via master/slave met elkaar te verbonden zijn, dan za het eerste toestel alle andere toestellen sturen en zo een automatische, muziekgestuurde en gesynchroniseerde show uitvoeren. Er mag niets aangesloten zich op de DMX ingang van het eerste toestel, zich master LED za continu aan zich en de sound LED za knipperen op het ritme van de muziek.

• De SLAVES beschikken over 2 opties: de andere toestellen staan als slave ingesteld (slave-LED is continu aan). Om een prachtige lichtshow te createiren kut u gecontrasteerde bewegingen invoeren (pan/tilt van het slave toestel werkct omgekeerd) In the menu van het slave toestel kutu maar optie Sld gaan en de volgende selectie maken:

Normal slave: slave werkt synchroon met de master.
5.2 2 light show: slave werkt gegenovergesteld ten opzichte van de master.

VIA DE EENVoudige CA-8 CONTROLLER:

Wanneer de toestellen in Master/slave configuratie gebruikt worden raden wij u ten sterkste aan de CA-8 "Easy controller" te gebruiken. Sluit deze petite controller aan op de 1/4" jack van de master. Zo=kunt u de volgende functies van op afstand bedieren:

Stand by	Blackout het toestel
Functie	Strobo 1.Gobo / kleur sync. strobo 2.Sync. strobo 3."Two-light" strobo	X/Y bewegings show modus selectie (Show 1 ~ Show 4)	Color/Gobo selectie 1. Blij duwen voor gobo 2. Duw kort voor kleurverandering	X/Y beweging instelling 1.Pan positie 2.Tilt positie Stel eerst het Master toestel in, stel daarna de de positie van de Slave toestellen in.
Modus	geluid 1 (LED UIT)	geluid 2 (LED knippert normalaal)	Traag/geluid 3 (LED aan)	Positie/ vergrendelen in een positie (LED knippert snel)

ONDERHOUD

• Overtuig U ervan dat het gebied onder de installmentieplaats vrij is van ongewenste Personenijdens het onderhoud.
• Zet het toesteluit, trek de netstekkeruih stopcontact en wacht tot het toestel is afgekoeld.

Bij inspectie要去en de volgende punten worden gecontrolererd.

• Alle schroeven gelebruikt om het te toestel te installereren en al+zijn onderdelen要去en goed vastgedraaid zich en mogen Niet verroest zich.
• Behuizingen, vastzetstukken, installeringplaatsen (plafond, spanten, schokbrekers) mogen absolut而不是 wrongen zich.
• Wonneer een optische lens klaarblijelijk beschadigd is door barsten of diepe krassen, dan要去 deze verwangen worden.
• De stroomkabels要去en in perfecte staat zijn en behoren verrangen te worden, wanner er zichs maar een Klein probleem ontdekt werden.
• Om het toestel gegen oververhitting te beschermen, behoren de ventilatoren (als die er zich) en de ventilatieopengen elke maand gereinigd te worden.
• De binnenkant van het toestel behoort elk一年多ereinigdtweorden met een stofzuiger of een luchtspuit.

• Het schoonmaken van inwendige en uitwendige optische lenzen en/of spiegels moet regelmatig worden uitgevoerd om een zo goed möglichke lichtuistraling te verkrijgen. Hoe vaak ze schoon要去en worden gemaakt hangt af van de omgeveing waar het toestel worden gebruikt: een klamma, rokerige of bijzonder vuile omgeving kan een grotere oepenhoping van vuil veroorzaken op de optische utrusting.

• Reinig met een zachte doek en gebruik normale glasreinigende producten.

• Droog de onderdelen alsijid zorgvuldig af,
• Reinig de uitwendige optische uitrusting minstens eén keer per maand.
• Reinig de inwendige optische uitrusting minstens om de 3 maanden.

Let op: We bevelen sterk aan dat het schoonmaken van de binnenkant worden UITgevoerd door vakbekwaampersoneel!!

DMX verbinding: 3 pins XLR mannelijk/vrouwelijk

Lamp: MSD 250/2

Afmetingen: 695 × 340 × 250 ~mm

Gewicht: 15 kg

Elke inlichting kan veranderen zonder waarschuwing vooraf

U kan de LASTe versie van deze handleiding downloads via Onze website: www.beglec.com
