| Produkttyp | CB-Funkgerät |
| Marke | PRESIDENT |
| Modell | New JIMMY |
| Anzahl der Kanäle | 40 (AM) |
| Frequenzbereich | 26,965 MHz – 27,405 MHz |
| Modulation | AM (Amplitudenmodulation) |
| Antennenimpedanz | 50 Ohm |
| Versorgungsspannung | 13,2 V DC (Verpolungsschutz) |
| Abmessungen (B x T x H) | 115 x 180 x 35 mm |
| Gewicht | 0,8 kg |
| Sendeleistung | 4 W PEP (AM) |
| Empfangsempfindlichkeit | 0,5 µV (20 dB SINAD) |
| Max. Audioleistung | 5 W |
| Hauptfunktionen | Einstellbares Rauschsperre, ANL (Automatischer Rauschbegrenzer), RX/TX-Bargraph-Anzeige |
| Mitgeliefertes Zubehör | Elektret-Mikrofon mit Halterung, Montagebügel, Schrauben |
| Garantie | 2 Jahre Teile und Arbeit (unter Bedingungen) |
| Pflege und Reinigung | Mit einem trockenen Tuch reinigen; Flüssigkeiten und Scheuermittel vermeiden |
| Sicherheit | Niemals ohne angeschlossene Antenne senden; vor der ersten Benutzung unbedingt das SWR einstellen |
| Ersatzteile und Reparierbarkeit | Ersetzbare 2A-Sicherung; Teile innerhalb der Garantie nicht austauschbar |
Häufig gestellte Fragen - JIMMY PRESIDENT
Benutzerfragen zu JIMMY PRESIDENT
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Funktransceiver kostenlos im PDF-Format! Finden Sie Ihr Handbuch JIMMY - PRESIDENT und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. JIMMY von der Marke PRESIDENT.
BEDIENUNGSANLEITUNG JIMMY PRESIDENT
INSTALLATION 33
BEDIENUNG 35
TECHNISCHE DATEN 36
BEI PROBLEMEN 37
TIPS FÜR DEN FUNKVERKEHR 37
BEURTEILUNG DER EMPFANGSQUALITÄT 37
CB-KANÄLE UND IHRE FREQUENZEN 39
SCHALTPLANE 39
KONFORMITÄTSERKLÄRUNG 40
Espanol
Deutsch

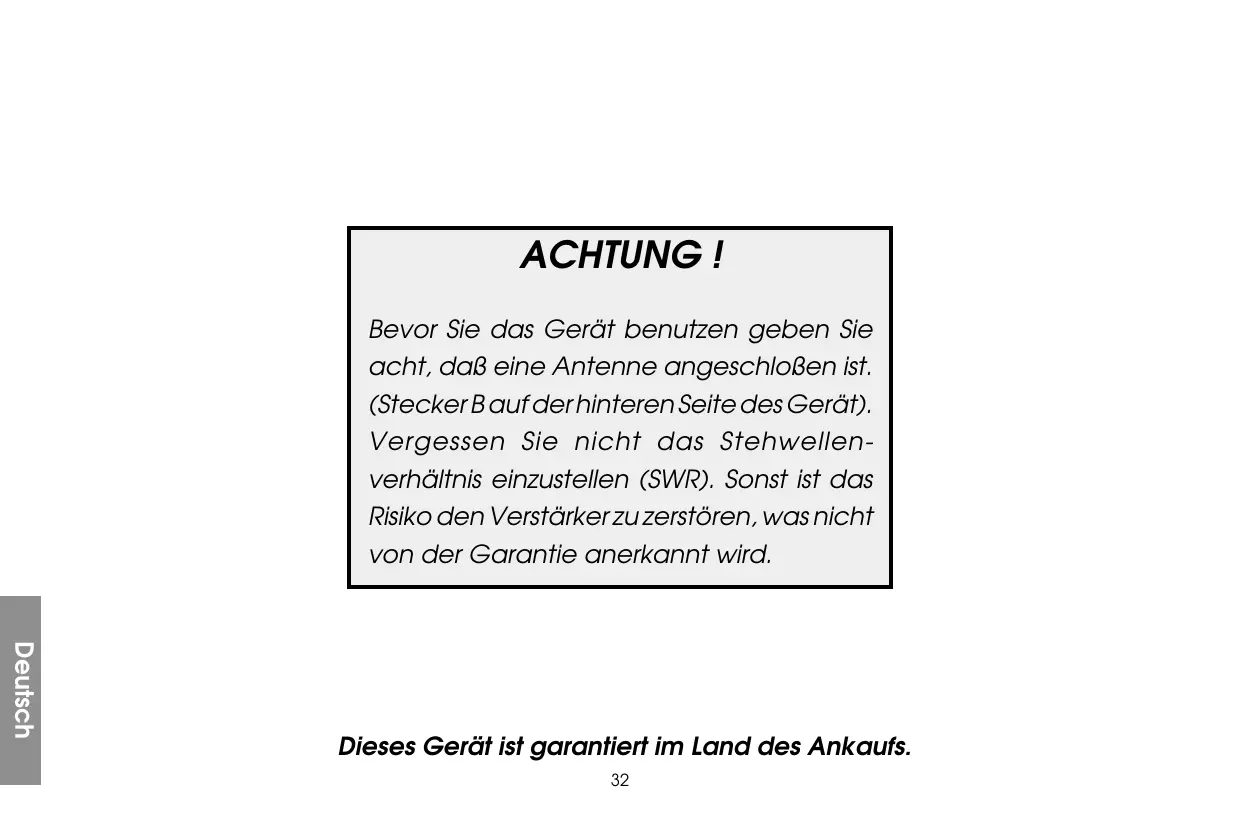

ATTENTION!
Bevor Sie das Gerät benutzen geben Sie acht, daß eine Antenne angeschloßen ist. (Stecker B auf der hinteren Seite des Gerät). Vergessen Sie nicht das Stehwellenverhältnis einzustellen (SWR). Sonst ist das Risiko den Veränder zu zerstären, was nicht von der Garantie anerkannt wird.
Willkommen in der faszinierenden Welt des CB-Funks und Herzlichen Glückwunsch zu Ihr dem CB-Funkgerät PRESIDENT New JIMMY. Sie haben sich damit für ein komfortables Spitzen gerät entschieden, das über zahlreiche Zusatzfunktionen verfügt und sich sowohl im Auto als auch als Feststation von zu Hause aus einsetzen laßt. Weitere Kennzeichen sind einfache Bedienbarkeit und robuster Aufbau.itte lessen Sie diese Bedienungsanleitung sorgfällig durch, damit sie alle Mänglichkeiten Ihres PRESIDENT New JIMMY optimal nutzen können. Beachten Sie besonder die Hinweise zum Anschluß und zur Installation. Und nun viel Spaß und weitere ähnliche Funk-Kontekte mit ihrer PRESIDENT New JIMMY!
A) INSTALLATION:
1) MONTAGE IM AUTO: DER OPTIMALE PLATZ:
a) Wahlen Sie zur Montage einen Platz, an dem sich das Funkerat einfach installieren und bedienden laßt.
b) Wahlen Sie einen Platz, von dem aus die Verbindungsleitungen (Stromversorgung, Antenne) kurz sind.

BEFESTIGUNG DES MONTAGEBÜGELS

c) Achten Sie darauf, daß sich alle Kabel und Verbindungsleitungen ohne Probleme durch das Fahrzeug führen lasse. Kabel nicht in der Nähe der Heizung führen!
d) Befestigen Sie an geeigneter Stelle den Montagebürger (1) (s. Abb. auf der nachsten Seite) mit den selbstchneidenden Schrauben (2) (Durchmesser des Bohrloches: 3,2mm). Vergewissen Sie sich vorher, ob durch die Befestigung keine Leitungen innerhalb des Autos beschädigt werden! Der Montagebürger! sollte an einer passenden Stelle angebracht werden, die einen festen, sicheren und möglichst erschüttungsfreien Sitz des Funkgerätes erlaubt.
e) Wahlen Sie für die Mikrofonhalterung einen Platz, an dem Sie das Mikrofon immer griffbereit zur Hand haben und an dem sein Verbindungskabel zum Funkgerät nicht stört.
- Hinweis: Wenn für den Einbau des Funkgerätes so weniger Platz zur Verfügung besteht, daß der Laufsprecher (am Boden des Funkgerätes: C) in seiner Abstrahlung befindert wird, sollen den Sie einen externen Mobil-Laufsprecher aus dem PRESIDENT-Zubehörprogramm montieren. Diese wird an die Buchse EXT.SP auf der Rückseite des Funkgerätes angeschlossen, wobei der interne Laufsprecher automatisch abschlaftet.
2) ANSCHLUSS DER ANTENNE:
a) Wahl der Antenne:
- Auch im CB-Funk gilt: je better die Antenne, desto grösser die Reichweite der Station. Treffen Sie die entsprechende Wahl nach den folgenden Empfehlungen!
b) Mobilantenne:
Die Mobilantenne wird an der Stelle des Wagens mit der größten Metalunterfläche montiert - möglichstweit entfernt von Windschufzscheibe und Rücklichtern.
- Falls schon eine Mobilfunkantenne montiert ist, so sollen die CB-Antenne unterhalb von dieser montiert werden.
- Es gibt abgestimmte und abstimmbare Antennen.
- Abgestimmte Antennen sollennur auf einer groBen Metallunterfläche montiert werden, beispelsweise auf dem Wagendach oder auf dem Kofferraumdeckel.
- Der schwenkbare Montagebürger erlaubt den Einbau an denen Stellen im Wagen. Sorgen Sie hierbei für eine kurze Verbindung nach Masse.
- Wenn Sie für die Antenna ein Loch in die Karosserie bohren, muß hierzu evtl. das Blech plan geschirmgelt werden, damit Befestigungsschraube und Dichtung gut sitzen!
- Führn Sie das Koaxialkable ohne Knicke und nicht über scharfe Stellen (ansonsten: Kurzschluß-Gefahr!)
- Befestigen Sie das Antennenkabel am Anschluß (B).
c) Feststations-Antenne:
- Mit einer Feststations-Antenne erreichen Sie mit ihrem Funkgerät die maxi

ANTENNNEN-DIAGRAMM
male Reichweite. Bei Außenantennen müssen Sie unbedingt die einschlagigen VDE-Bestimmungen (Blitzschutzl), der Statistik und des Baurechts beachteten! Am besten, Siellen den Antennenanlage in thisem Fall von einem Fachmann montieren! Im PRESIDENT-Zubehörprogramm finden Sie eine Auswahl auch von Feststations-Antennen.
3) STROMVERSORGUNG:
Ihr Funkerat wird mit einer Gleichspannung von max. 13,2 Volt versorgt. Es ist mit einem Verpolungsschutz ausgestattet. Vergewissem sie sich trotzdem vorher der richtigen Polarität!
Der Minuspol liegt auf Masse (= Chassis), wie bei praktisch allen modernen Autos. Prüfen Sie vor dem Anschluß die Polarität und die Spannung: bei alteren Volkswagen kann auch durch der Pluspol auf Masse liegen, während bei einigen Nutzfahrzeugen die Bordspannung nicht 12V, sondern 24V beträgt (A). Fragen sie im Zwelfelsfall ihre Fachwerkstatt!
Nachdem Sie sich hinsichtlich Spannung und Polarität versichert haben, gehen Sie wie folgt vor:
a) Ihr Funkerat wird mit einem Kabel zur Stromversorgung geliefert, in das eine 2 A Sicherung eingeschleift ist. Die rote Leitung des Kabels wird am Pluspol, die schwarze am Minuspol der Fahrzeugbatterie angeschlossen.
b) Schlieben Sie das Kabel direkt an der Fahrzeugbatterie an. Bei einem AnschluB z.B. am Zigarettenanzünder wurde das Funkerat nach Ausschalten der Zündung sonst nicht mit der hierfür notwendigen Pufferspannung versorgt werden.
c) Verlegen Sie das Stromversorgungskabel so im Auto, daß es möglichst weniger Störungen von der Zündanlage aufnahmen kann.
Schlieben Sie die freienden Enden des Stromversorgungskabels mit entsprechenden Klemmen direkt an der Batterie an: Rot = Pluspol, Schwarz = Minuspol (Masse).

d) Schlieben Sie die freien Enden des Stromversorgungskabels mit entsprechenden Klemmen direkt an der Batterie an: Rot = Pluspol, Schwarz = Minuspol (Masse).
e) Stecken Sie den Stecker des Stromversorgungskabels in die Buchse 13,2V DC auf der Rückseite des Funkgerätes.
ACHTUNG: Falls die Sicherung im Stromversorgungskabel durchbrennt: a) Ursache finden und beseitigen, b) nur durch eine Sicherung mit ebenflats 2 A ersetzen!
4) VORBEREITUNGEN ZUR ERSTEN INBETRIEBNAHME (ohne zu Senden):
a) SchlieBen Sie das Mikrofon an der Mikrofonbuchse auf der Vorderseite Ihres Funkgerätes an.
b) Schlieben Sie eine CB-Antenne an den Anschluß ANT auf der Rückseite des Funkgerätes an.
c) Den Regler SQUELCH für höchste Empfindlichkeit auf den linken Anschlag drehen. Lautstärkeregler VOLUME auf eine angenehme Lautstärke drehen.
d) Wechseln Sie zu Kanal 20, indem Sie am Abstimmknopf drehen.
5) ABGLEICH DER ANTENNE Auf NIEDRIGSTES SWR (SWR = Stehwellenverhältnis):
ACHTUNG: Vor der ersten Inbetriebnahme müssen Sie ihre Antennen auf das niedrigste Stehwellenverhaltennis abstammen. Die Antenne sollene damit möglichst frei stehen und bereits in ihrer endgültigen Position montiert sein.
- Abstimmung mit einem externen SWR-Meter (bei als Zubehör erhältlich)
a) An Stelle des eingebauten SWR-Meters konnen Sie auch ein externes SWR-Meter einsetzen, beispisswise das TOS-1 SWR-Meter. Ein externes SWR-Meter wird in die Antennenzuleitung zwischen Funkgerät und Antenne eingeschlieft. Verwenden Sie hierfür nur die Passend konfektionierten Koaxialkabel (PRESIDENT CA-2C).
b) Da es unterschiedliche Typen externer SWR-Meter mit entsprechender Bedienung gibt (s. deren Bedienungsangleitung). hier nur ein paar generelle Hinweise:
- Schalten Sie zum Abstommen Ihr Funkerat auf Kanal 20, die Mitte des CB-Bereiches.
- Überprüfen Sie die korrekten Anschlüsse von Funkgerät SWR-Meter und Antenne.
- Eichen Sie das externe SWR-Meter nach dessen Bedienungsanleitung.
- Nehmen Sie die Messung des SWR und die Abstimmung der Antenne auf niedrigstes SWR vor.
- Auch hier gilt: Je niedriger das SWR,esto better die Antennenanpassung. Ideal ist ein SWR-Wert von 1.Werte zwischen 1 und 1,8 sind noch akzeptabel.
Nach der Abstimmung der Antenne ist ihre CB-Funkstation betriebs-bereit!
B) BEDIENUNG:
1) ON/OFF - VOLUME (Lautstärkeregler mit Ein-/Ausschalter):
Mit this dem Regler (1) konnen Sie das Gerät ein- und ausschalten sowie die Laufstärke regeln. Durch Drehung im Uhrzeigersinn wird das CB-Funkgerät eingesellschaftet und die Laufstärke erhöht.
2) SQUEELCH (Rauschspere):
Mit dem Regler SQUELCH konnen Sie das Rauschen auf einem freien Kanal unterträcken: Der Laufsprecher schaltet zur Wiedergabe erst dann durch, wenn das Signal auf dem eingestallenten Kanal so stark ist, daß es die mit Regler SQUELCH eingestellte Schwelle überschreitet. Je weitere Sie den Regler nach rechts drehen,esto stärker muß das Signal sein,das die Wiedergabe durchschaftet. Einstellen auf höchste Ansprech-Empfindlichkeit: SQUELCH auf den linken Anschlagstellen,mit dem Funkerat einen freien Kanal wahren und Regler SQUELCH so welt nach rechts drehen, bis das Rauschen gerade verschwindet.
3) KANALWAHL mit DREHSCHALTER :
Mit dem DREHSCHALTER am Funkerat konnen Sie die Kanäle einstellen: Drehen nach rechts wechsel auf höhere Kanäle, Drehen nach links auf tiefere Kanäle.
4) ANZEIGE:
These Anzeige gibt den aktuellen Sende-/Empfang-Kanal an. Der BARGRAPH gibt den aktuellen Signalstarke bei Senden oder Empfangen.

5) ANL (Storaustaster):
These Taste drucken, um den Storaustaster zu aktivieren. Es werden dann beim Empfang kurze Störspitzen («Knacken») unterrückt.
6) BELEGUNG DER MIKROFONBUCHSE (sechspolig):
Die Mikrofonbuchse ist bequemlichkeitshalber auf der Frontplatte eingebaut, damit das Radio in das Instrumentenbrett eingefegt werden kann. Bedienungsanleitung seine 39.
7) PTT TASTE:
Sende-/Empfangsumschaltung im CB Betrieb : zum senden drücken ( um in das Mikrofon spechen), zum Empfangen loslassen.
A) STROMVERSORGUNG (13,2 V)
B) ANTENNENANSCHLUB (SO-239)
C)EXT.LAUTSPRECHERANSCHLUB8W,03,5mm
C) TECHNISCHE DATEN:
1) ALLGEMEIN:
- Kanäle
- Betriebsarten
- Frequenzbereich
- Antennen-Impedanz
- Versorgungsspannung
- Abmessungen (mm)
Gewicht - Lieferumfang
2)SENDETEIL:
- Frequenzstabilität
- Sendeleistung
- Nebenwellen
- Frequenzgang
- Nachbarkanalleistung
- Mikrofon-Empfindlichkeit
- Stromverbrauch
- Klirrfaktor
3) EMPFANGSTEIL:
- Empfindlichkeit (20 dB SINAD)
- Frequenzgang
- Nachbarkanal-Selection
- NF-Ausgangsleistung
-
Squelch-Empfindlichkeit
-
Spiegelfrequenzunterdrückung
- ZF-Unterdrückung
- Stromverbrauch
:40
:AM
: 26,965 MHz bis 27,405 MHz
: 50 Ohms
: 13,2 V Gleichspannung
: 115 (B) x 180 (H) x 35 (T)
: ca. 0,8 kg
Funkgerat, Handmikrofon Elektret mit Halterung, Montagebugel, Montagematerial
: +/- 300 Hz
: 4 watts AM PEP
: unter 4 nW (-54 dBm)
: 300 Hz - 3 kHz in AM
: unter 20 W
: 10mV
: 1,7 A (mit Modulation)
: 1,8%
: 0.5 V -113 dBm (AM)
: 300 Hz - 3 kHz AM
:60dB
:5W
: minimum 0.2 V - 120 dBm maximum 1 mV - 47 dBm
:60dB
:70dB
: 500 mA nominal800 mA maximum
D) BEI PROBLEMEN:
1) SIE KÖNNEN NICT ODER NUR IN SCHLECHTER QUALität SENDEN:
- Prüfen Sie das Stehwellenverhältnis ihrer Antenne sowie die Zuleitung auf evtl. Unterbrechungen oder Wackelkontakte!
- Prüfen Sie, ob das Mikrofon richtig angeschlossen ist und die Verbindung keinen Wackelkontakt aufweist!
2) SIE ERHALTEN Auf IHRE SENDUNG KEINE ANTWORT ODER HABEN SCHLECHTEN EMPFANG:
- Stellen Sie den Regler SQUELCH richtig ein!
- Stellen Sie den Regler VOLUME auf eine passende Wiedergabe-Lautstärke.
- Prüfen Sie,ob das Mikofoń richtig angeschlossen ist und die Verbindung keinen Wackelkontakt aufweist!
- Prüfen Sie das Stehwellenverhältnis ihrer Antenne sowie die Zuleitung auf evtl. Unterbrechungen oder Wackelkontakte!
3) DIE ANZEIGEN LEUCHTEN NICT:
- Überprüfen Sie Ihr Netzgerät: Ist es eingeschalte?
- Prüfen Sie, ob Sie die Anschlüsse für Plus (= ROT) und Minus (= Schwarz) vertauscht haben! Wechseln Sie in thisem Fall die Anschlüsse.
E) TIPS FÜR DEN FUNKVERKEHR:
Um einen ungestörten Funkverkehr zu genießen, sollen den sie die folgenden sechs Regeln des CB-Funks beherzigen:
- Nach dem Einsatz des Gerätes immer zuerst horen, ob der eingestellte Kanal frei ist.
- Dazu die Rauschspere öffnen, um schwachere Stationen nicht zu überhoren.
- Nur wenn der Kanal vollig frei ist, den eigenen Anruf starten.
- Immer nur kurz rufen.
-
Nach jedem Anruf sorgfällig horen, ob eine Station antwortet. Erst dann den Anruf wiederholen.
-
Nach jedem Durchgang der Gegenstation immer erst eine Sekunden Pause{lassen, bevor man selbst spricht, damit sich auch andere Stationen melden konnen («Umschalt-pause»).
Anrufkanäle: Empfohlen werden die folgenden Anrufkanäle:
Kanal 4 (AM) als Anrufkanal in AM,
Kanal 9 (AM) als Notrufkanal und
Abweichungen hiervon sind selbstverständlich möglich.
Bei schlechten Verbindugen oder starken Störungen ist es*häufig problematisch, schwer zu verstehende Werte wie Eigennamen und Städtenamen fehlerlos zu übermitteln.
Hier hilft das Internationale Buchstabieralphabet weiter, das auch im Luftverkehr (ICAO) und der NATO eingestzt wird:
F) BEURTEILUNG DER EMPFANGSQUALITÄT:
Um dem jeweiligen Geschäftspartner eindeutig sagen zu konnen, wir stark undclar man ihn empfängt, verwendert man die Ziffern des R/S-Codes. Dabei steht der R-Wert fur die Verstandlichkeit («Lesbarkeit») und der S-Wert («Santiago») fur die Empfangs-bzw. Lautstärke der Gegenstation.
Die beiden Buchstaben R und S stehen übrigens als Abkürzung für die englischsprachigen Bezeichnungen «readability» (= Lesbarkeit) und «signal strength» (= Signalstärkeke).
INTERNATIONAL PHONETIC ALPHABET:
1 nicht lesbar, unverständlich
2 zeit-oder teilweise lesbar
3 schwer lesbar
4 lesbar, verstandlich
5 gut lesbar
S = Signalstärke
1 kaum hörbar
2 sehr schwach hörbar
3 schwach hörbar
4 ausreichend hörbar
5 ziemlich gut hörbar
6 gut hörbar
7 mäBig stark hörbar
8 stark hörbar
9 sehr stark hörbar
ABKÜRZUNGEN:
Auch der CB-Funk kennt eine «Fachsprache», die mit vielen Fachwörtem durchsetzt ist, die z.B. aus dem Amateurfunk und dem professionellen Funkverkehr entleht sind. Sie dienen zumeist der schllen und eindeutigen Nachrichten-übermittlung auch in solchen Fällen, in denen die Übertragung schwierig bzw. gestört ist. Nachfolgende Auflistung gebrächlicher Abkürzungen und ihre Bedeutung, wie sie meistens im CB-Funk verwendet werden:
| Brea | Momentitte,itte warten,möchte mitsprechen |
| Cheerio | Aufwiederhören |
| CQ | allgemeiner Anruf |
| CL | Ende des Funkverkehrs, Station wird abgeschalftet |
| DX | Funkverbindung über große Entfernung |
| Fading | Signal schwankt |
| HI | Ich lache |
| Mike | Mikrofon |
| Müll | Störungen |
| Negativ | habenicht verstanden,nein |
| OK | verstanden,richtig,in Ordnung |
| Roger | Ich haben verstanden,alles einwandfrei empfangen |
| Skip | Funkrufname |
| Standby | Auf Empfang bleiden |
| Stereo | Zwei Stationen senden gleichzeitig |
| TVI | Fernsehstörungen |
| UFB | : | ganz ausgezeichnet, sehr gut |
| VY | : | viele, sehr, sehr viele |
| WX | : | Wetter, Temperatur |
| YL | : | Fräulein, Frau, weiblicher CB-Funker |
| 55 | : | viel Erfolg, alles Gute |
| 73 | : | Grüße |
| 88 | : | Liebe und Kürse (als herzlichen Grüß an eine YL) |
| 99 | : | Verschwinde! Räume den Canal. |
Q-GRUPPEN:
Beim CB-Funkverkehr werden sehr früig Abkürzungen verwendet. Viele von ihren wurden aus dem international verbindlichen Q-Code übernommen, der auch im Seefunk oder im Amateurfunk Anwendung findet. Mit diesen Drei Buchstaben-Kürzeln halten sich schnell Informationen vermitteltn. Da besonder «CB-Neulinge» mitunter diese Abkürzungen nicht kennen, haben wir die gebrächlichsten einmal zusammengestellt und ihre Bedeutung im CB-Funk auf der{nachsten Seite erlautert:
QRA : Mein Stationsname ist...
QRG : Frequenz, Betriebskanal
QRL : Beschäftigung, Arbeitsplatz
QRM Störung durch andere Stationen
QRN : Atmospheric Störungen
QRP : Arbeitsen mit geringer Leistung
QRT : Ende des Funkverkehrs
QRU Es liegen keine weiteren Nachrichten mehr vor.
QRV : Sende-und empfangsbereit
QRX : Unterbrechung des Funkverkehrs, Pause,itte warten
QRZ : Sie werden gerufen, Anruf von einer bestimmten Station
QSB : Schwankungen der Feldstarke, Schwund, Fading
QSL : Empfangsbestätigung
QSO Funkverbindung, Geschrech über Funk
QSP Vermittlung zweier Stationen für eine dritte
QST : Durchsage an alle
QSY : Frequenzwechsel, Kanalwechsel
QTH Standort
TABLEAU DES FREQUENCES TABLA DE FRECUENCIAS FREQUENCY TABLES CB-KANÄLE UND IHRE FREQUENZEN
| N° du canal N° Canal Channel Kanal | Fréquences Frecuencia Frequency Frequenzens | N° du canal N° Canal Channel Kanal | Fréquences Frecuencia Frequency Frequenzens |
| 1 | 26,965 MHz | 21 | 27,215 MHz |
| 2 | 26,975 MHz | 22 | 27,225 MHz |
| 3 | 26,985 MHz | 23 | 27,255 MHz |
| 4 | 27,005 MHz | 24 | 27,235 MHz |
| 5 | 27,015 MHz | 25 | 27,245 MHz |
| 6 | 27,025 MHz | 26 | 27,265 MHz |
| 7 | 27,035 MHz | 27 | 27,275 MHz |
| 8 | 27,055 MHz | 28 | 27,285 MHz |
| 9 | 27,065 MHz | 29 | 27,295 MHz |
| 10 | 27,075 MHz | 30 | 27,305 MHz |
| 11 | 27,085 MHz | 31 | 27,315 MHz |
| 12 | 27,105 MHz | 32 | 27,325 MHz |
| 13 | 27,115 MHz | 33 | 27,335 MHz |
| 14 | 27,125 MHz | 34 | 27,345 MHz |
| 15 | 27,135 MHz | 35 | 27,355 MHz |
| 16 | 27,155 MHz | 36 | 27,365 MHz |
| 17 | 27,165 MHz | 37 | 27,375 MHz |
| 18 | 27,175 MHz | 38 | 27,385 MHz |
| 19 | 27,185 MHz | 39 | 27,395 MHz |
| 20 | 27,205 MHz | 40 | 27,405 MHz |
PRISE MICRO4 BROCHES CONEXION DEL MICRO4 PINS 4-PINMICROPHONE PLUG BELEGUNG DER MIKRO-FONBUCHSE (vierpolig)

| 1 | Masse | Masa | Ground | Masse |
| 2 | Modulation | Modulación | Modulation | Modulation |
| 3 | RX | RX | RX | RX |
| 4 | TX | TX | TX | TX |
Déclaration DE CONFORMITE CERTIFICATE OF CONFORMITY KONFORMITÄTSERKLÄRUNG
Nous, GROUPE PRESIDENT ELECTRONICS, Route de Sète, BP 100 - 34540 Balaruc - FRANCE,
We, GROUPE PRESIDENT ELECTRONICS, Route de Sète, BP 100 - 34540 Balaruc - FRANCE,
Wir, GROUPE PRESIDENT ELECTRONICS, Route de Sète, BP 100 - 34540 Balaruc - FRANCE,
est conforme aux exigences essentielles de la Directive 1999/5/CE (Article 3) transposées à la législation nationale, ainsi qu'aux Normes Européennes suivantes: is in conformity with the essential requirements of the Directive 1999/5/CE (Article 3) adapted to the national law, as well as with the following European Standards: in Konformität ist mit den wesentlichen Anforderungen der R & TTE Richtlinie 1999/5/CE (Artikel 3) auf die nationale Gesetzen umgestellt, wie mit den folgenden europäischen Normen:
ETS 300 433 (1995) / EN 300 433-2 (2000)
Balaruc, le / the / den 30/09/2003

Jean-Gilbert MULLER
Directeur Général
General Manager
Geschäftsführer
Länder mit besonderen Beschränkungen (Lizenz1 / Register2 / nur Kanal 4 bis 12^3 )
| AT | BE | DK | FI | FR | DE | GR | IE | IT | LU | NL | PT | ES | SE | GB | IS | NO | CH | |
| Licence1 | ➀ | ➁ | ➂ | ➁ | ➀ | ➀ | ➀ | ➀ | ||||||||||
| Register2 | ➁ | |||||||||||||||||
| AM | ➁ | ➂ | ➁ | ➀ | ➀ | ➀ | ||||||||||||
| AM only channels 4 to 123 | ➀ | |||||||||||||||||
| BLU/SSB | ➀ | ➂ | ➀ | ➀ | ➀ | ➀ | ➀ |
Länder in denen die nationale Regelungen ein Sendeleistung zulassen die hoher ist als die von der harmonierte Norm festgelegte Toleranz, angezeigt in 4. Paragraph der Vorrede der harmonierten Norm EN 300 433.
| AT | BE | DK | FI | FR | DE | GR | IE | IT | LU | NL | PT | ES | SE | GB | IS | NO | CH | |
| 4W AM | ✓ | ✓ | ||||||||||||||||
| 12W pep BLU | ✓ | ✓ |
343562d
Groupe PRESIDENT ELECTRONICS

SIEGE SOCIAL/HEAD OFFICE - FRANCE - Route de SèteBP 100 - 34540 BALARUC
Site Internet: http://www.president-electronics.com
